Дозирующие устройства для масловоздушного смазывания

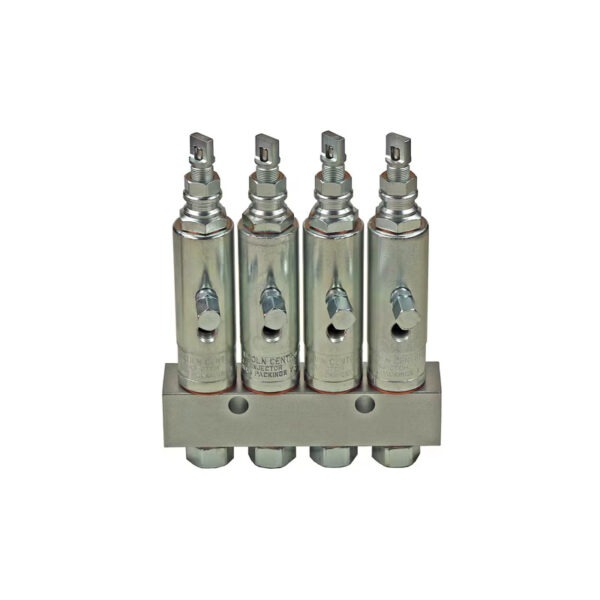

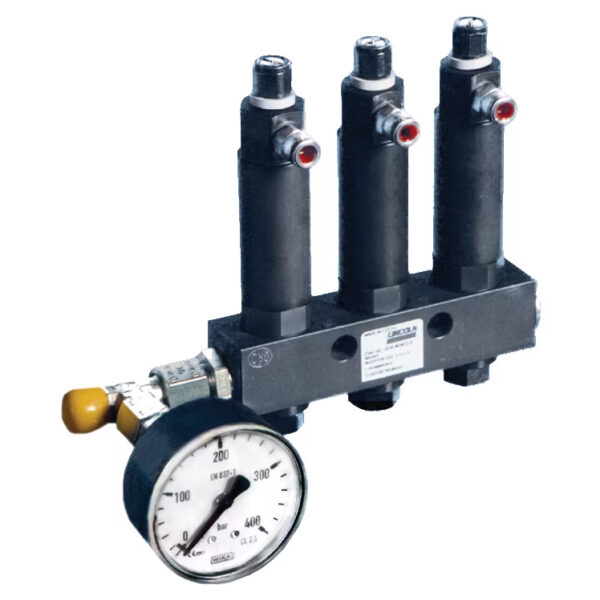

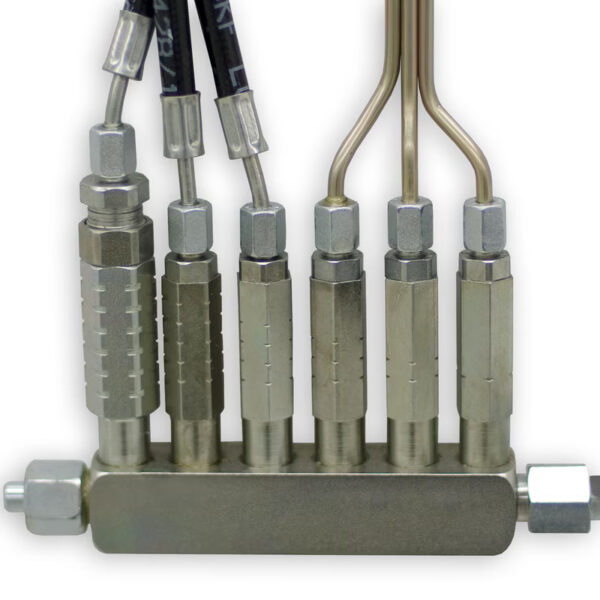

Смесительные клапаны смешивают дозируемый объём масла с потоком воздуха для получения масловоздушной смеси. Они встраиваются в трубопровод сжатого воздуха, ведущий к точке подачи. Наряду с нерегулируемыми дозирующими клапанами существуют распределители с регулируемыми дозирующими клапанами, которые обеспечивают раздельное регулирование потока. Распределители с дозирующими клапанами используются в проточных и циркуляционных системах смазывания.

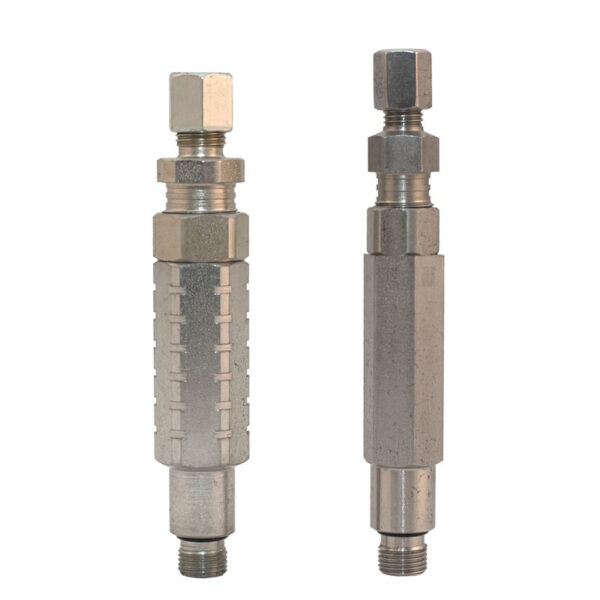

Смесительные клапаны без встроенного дозирующего устройства

В случае отсутствия места для прямого встраивания смесительной головки, смесительный клапан можно вставить непосредственно в трубопровод сжатого воздуха как можно ближе к точке подачи. Возможна точка ответвления для нескольких точек подачи.
Для подачи масла смесительному клапану без встроенного дозирующего устройства требуется поршневой дозирующий распределитель, периодично работающая одномагистральная система смазывания или масляная форсунка.

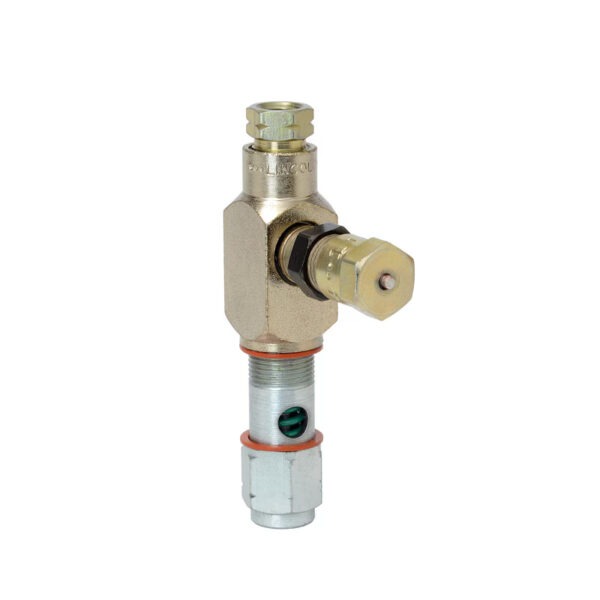

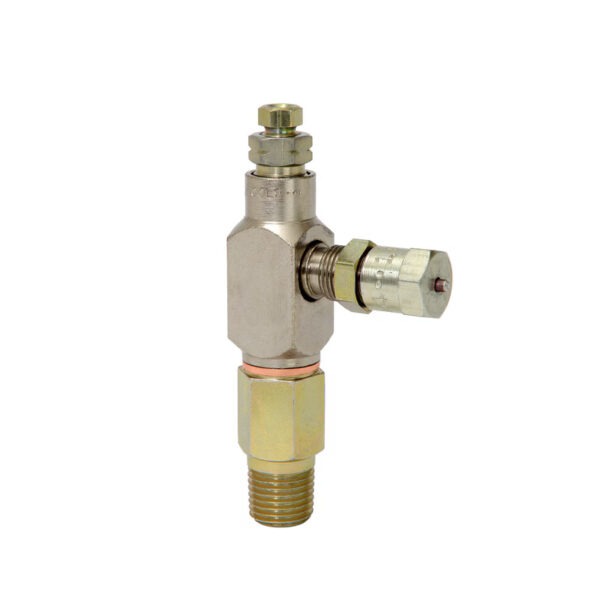

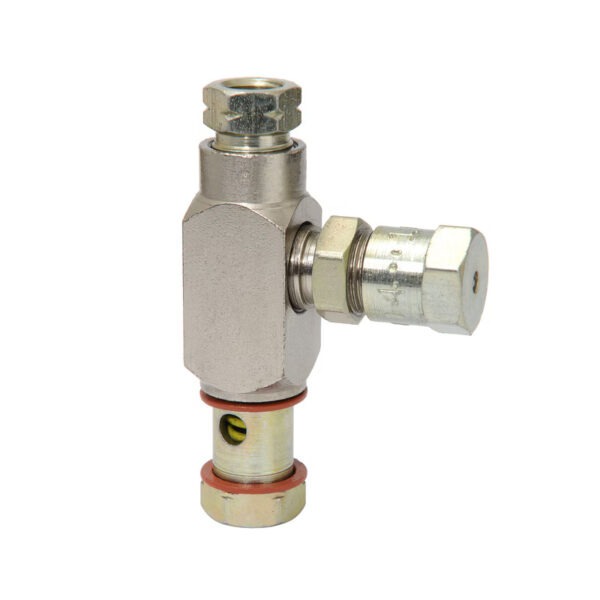

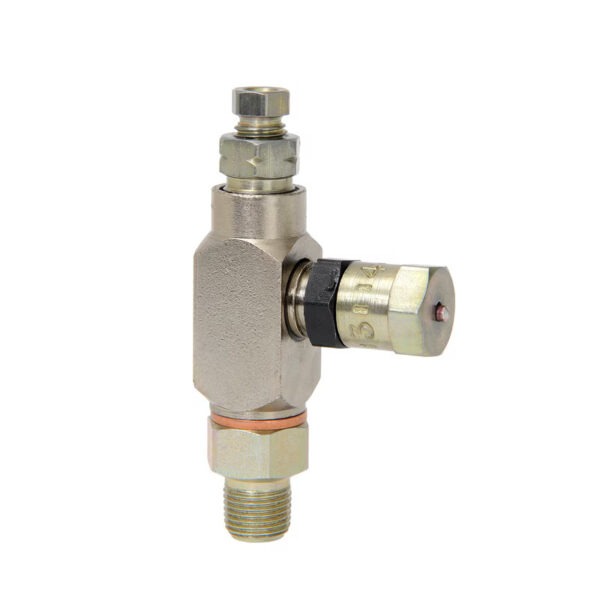

Смесительные клапаны со встроенным дозирующим устройством

В отличие от смесительных клапанов без встроенных дозирующих устройств, эти клапаны оснащены встроенным поршневым распределителем, который дозирует масло. Масляный соединитель смесительного клапана должен соединяться напрямую с главным трубопроводом одномагистральной централизованной системы смазывания без промежуточного соединения с дополнительным поршневым распределителем. Необходимое количество масла можно выбрать с помощью взаимозаменяемых дозирующих ниппелей.
