| Принцип работы | дозирующее устройство | |
| Выходы | от 1 до 4 | |
| Регулируемый объём дозирования | 0,016–0,049 см³ | 0,001–0,003 дюйма³ |
| Смазочный материал | пластичная смазка NLGI 0, 1 | |
| Рабочая температура | от −26 до +93 °C | от −15 до +200 °F |
| Рабочее давление | мин. 83 бар макс. 240 бар типовое 100 бар |
мин. 1200 фунтов/дюйм² макс. 3500 фунтов/дюйм² типовое 1500 фунтов/дюйм² |
| Давление сброса | 14 бар | 200 фунтов/дюйм² |
| Материал | углеродистая сталь, нержавеющая сталь 304 | |
| Соединение магистрального трубопровода | 1/8 NPTF (F), 1/8 NPTF (M) | |
| Выходное соединение | Трубка наружным диаметром 1/8 дюйма | |
| Точка смазывания | беспаечное соединение труб (DIN 3862) или быстроразъёмное соединение SKF |
|
| Размеры | мин. 41 × 62 × 43 мм макс. 56 × 62 × 43 мм |
мин. 1,6 × 2,4 × 1,7 дюйма макс. 6,1 × 2,4 × 1,7 дюйма |
| Положение монтажа | любое | |

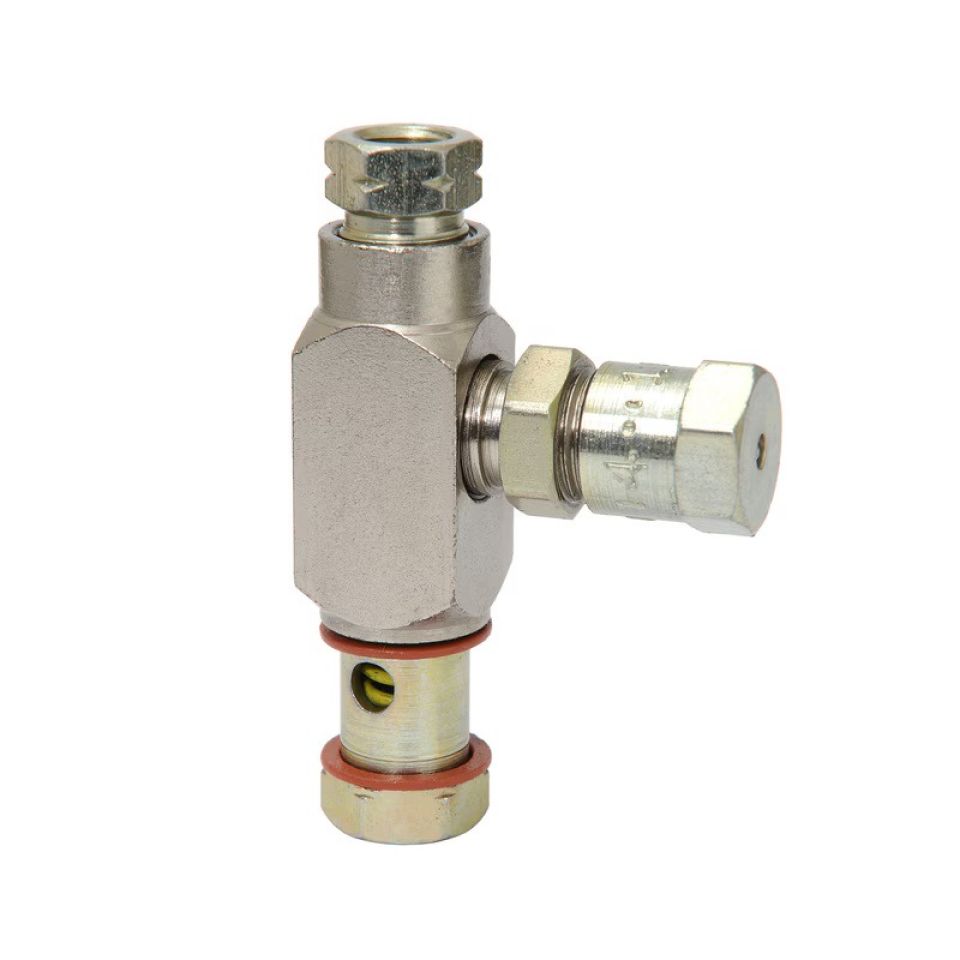

Дозирующие устройства SL-33
-
Для одномагистральных систем смазывания
Дозирующие устройства серии SL-33 предназначены для одномагистральных систем смазывания высокого давления, которые работают со смазочными материалами на нефтяной основе с вязкостью до класса NLGI 2. Объём дозирования регулируется снаружи. Индикаторный штифт обеспечивает визуальный контроль работы дозирующего устройства. Может использоваться в сочетании с дозирующими устройствами SL-32, SL-V, SL-V XL, SL-1 и/или SL-11. Простой демонтаж отдельных дозирующих устройств для инспекции или замены. Для условий окружающей среды, опасных для углеродистой стали, а также для областей применения, где предпочтительно использование нержавеющей стали, доступно исполнение из нержавеющей стали SAE 304.
Технические характеристики и преимущества
- Для использования с монтажными панелями, имеющими от одного до семи каналов в соответствии с количеством точек смазывания
- Объём дозирования регулируется снаружи
- Простой демонтаж для инспекции или замены
Области применения
- Пищевая промышленность
