| Принцип работы | дозирующее устройство | |
| Выходы | от 1 до 6 | |
| Объём дозирования | 0,02–0,50 см³ | 0,0012–0,0305 дюйма³ |
| Смазочный материал | масло пластичная смазка NLGI 000 – NLGI 1 |
|
| Рабочая температура | от −25 до +80 °C | от −13 до +176 °F |
| Рабочее давление | макс. 150 бар | макс. 2180 фунтов/дюйм² |
| Давление сброса | ||
| LG001 | 10 бар | 145 фунтов/дюйм² |
| LG002 | 5 бар | 72 фунта/дюйм² |
| Материал | нержавеющая сталь AISI 304 | |
| Соединение магистрального трубопровода (монтажная панель) | R 1/4 дюйма | |
| Выходное соединение | трубное соединение ø 4 и 6 мм трубка G1/4 |
|
| Точка смазывания | беспаечное соединение труб, DIN 3862 | |
| Размеры | мин. 15 × 112 × 15 мм макс. 17 × 110 × 17 мм |
0,6 × 4,4 × 0,6 дюйма 0,7 × 4,3 × 0,7 дюйма |
| Положение монтажа | любое | |

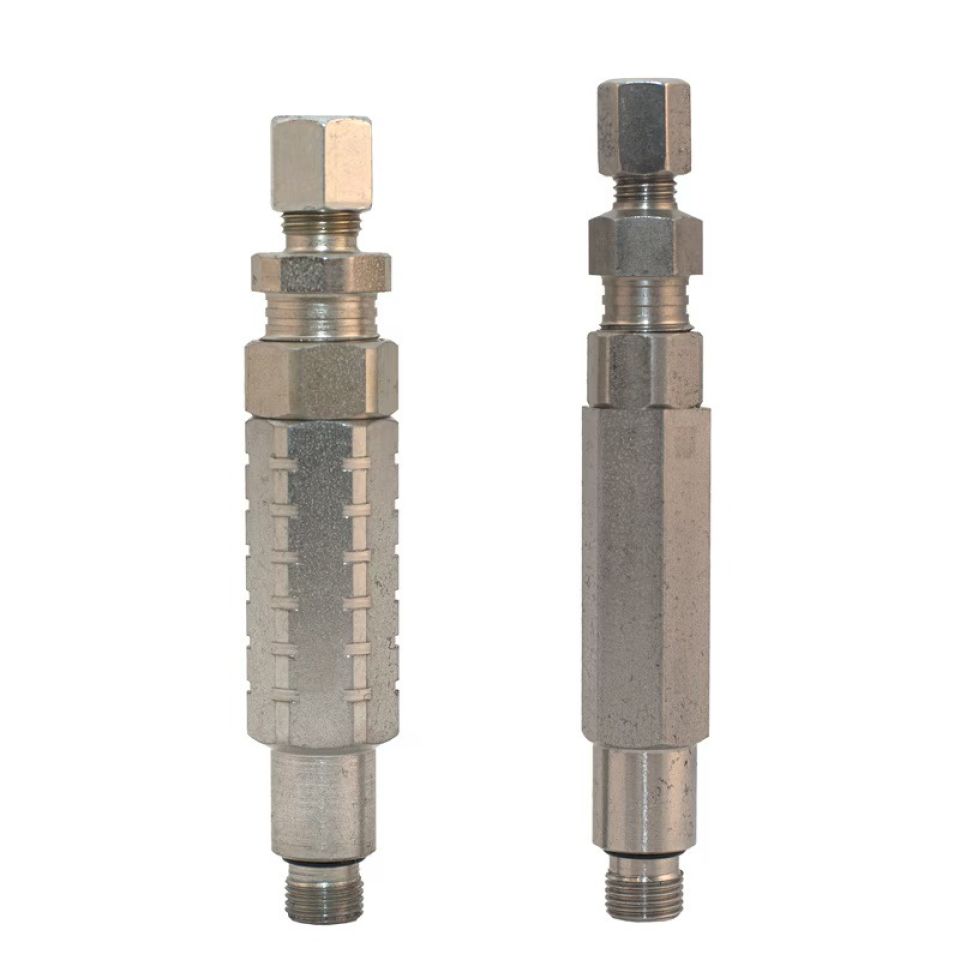

Дозирующие устройства LG
-
Для одномагистральных систем смазывания

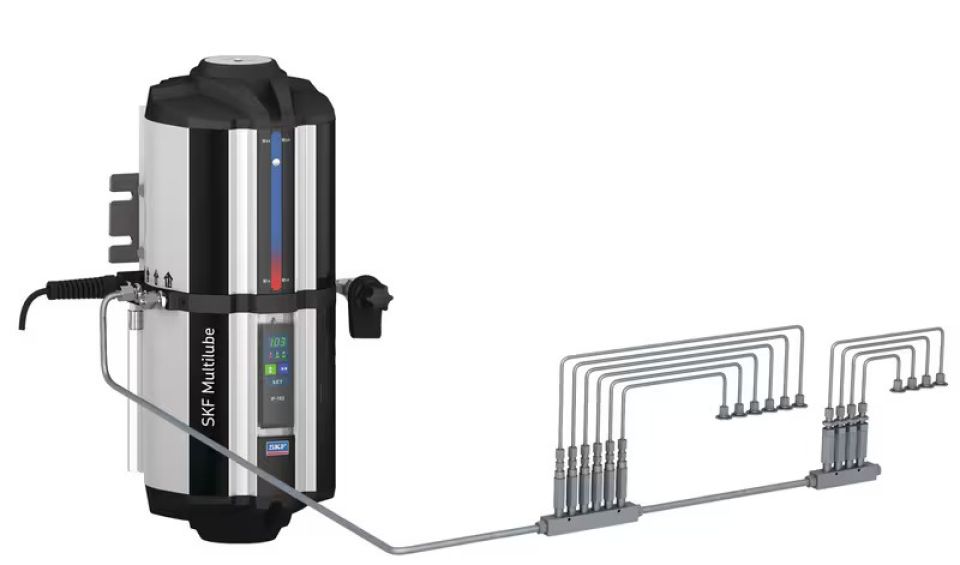

Группа дозаторов LG представляет собой один или более дозаторов, прикреплённых к монтажной панели. Дозирующие устройства и монтажные панели изготавливаются из нержавеющей стали.
Технические характеристики и преимущества
- Регулируемые дозаторы двух размеров выбираются в соответствии с используемым выходным объёмом смазочного материала
- Материал монтажной панели: нержавеющая сталь AISI 303
- Совместимость с резьбовыми фитингами для дозаторов и монтажных панелей
- Подходит для трубопроводов подачи диаметром 4 и 6 мм
- Прочность и надёжность
Области применения
- Пищевая промышленность
| Номер детали | Дозатор LG: |
| LG-001-S-4-U | объём дозирования от 0,02 до 0,20 см3, 0,0012 до 0,0122 дюйма3 выход для смазочного материала: трубное соединение ø 4 мм |
| LG-001-S-6-U | объём дозирования от 0,02 до 0,20 см3, 0,0012 до 0,0122 дюйма3 выход для смазочного материала: трубное соединение ø 6 мм |
| LG-001-S-U-U | объём дозирования от 0,02 до 0,20 см3, 0,0012 до 0,0122 дюйма3 выход для смазочного материала: внутренняя резьба NPT 1/8 |
| LG-002-S-4-U | объём дозирования от 0,20 до 0,50 см3, 0,0122 до 0,0305 дюйма3 выход для смазочного материала: трубное соединение ø 4 мм |
| LG-002-S-6-U | объём дозирования от 0,20 до 0,50 см3, 0,0122 до 0,0305 дюйма3 выход для смазочного материала: трубное соединение ø 6 мм |
| LG-002-S-U-U | объём дозирования от 0,20 до 0,50 см3, 0,0122 до 0,0305 дюйма3 выход для смазочного материала: внутренняя резьба NPT 1/8 |
Принадлежности
 |
Для дозирующих устройств LG используются монтажные панели с 1–6 выходами (для резьбовых фитингов) с резьбой G 1/8 для O-образного уплотнения. Монтажные панели с нормальным профилем и профилем с отверстиями с противоположных сторон доступны в исполнении из нержавеющей стали AISI 303. |
| Номер детали | Описание |
| BPLD-02-S | Монтажная панель с 2 выходами (для резьбовых фитингов), нержавеющая сталь AISI 303 |
| BPLD-04-S | Монтажная панель с 4 выходами (для резьбовых фитингов), нержавеющая сталь AISI 303 |
| BPLD-06-S | Монтажная панель с 6 выходами (для резьбовых фитингов), нержавеющая сталь AISI 303 |
| BPLD-0303-S | Монтажная панель с 6 выходами (для резьбовых фитингов), 2 выхода с противоположных сторон, нержавеющая сталь AISI 303 |
