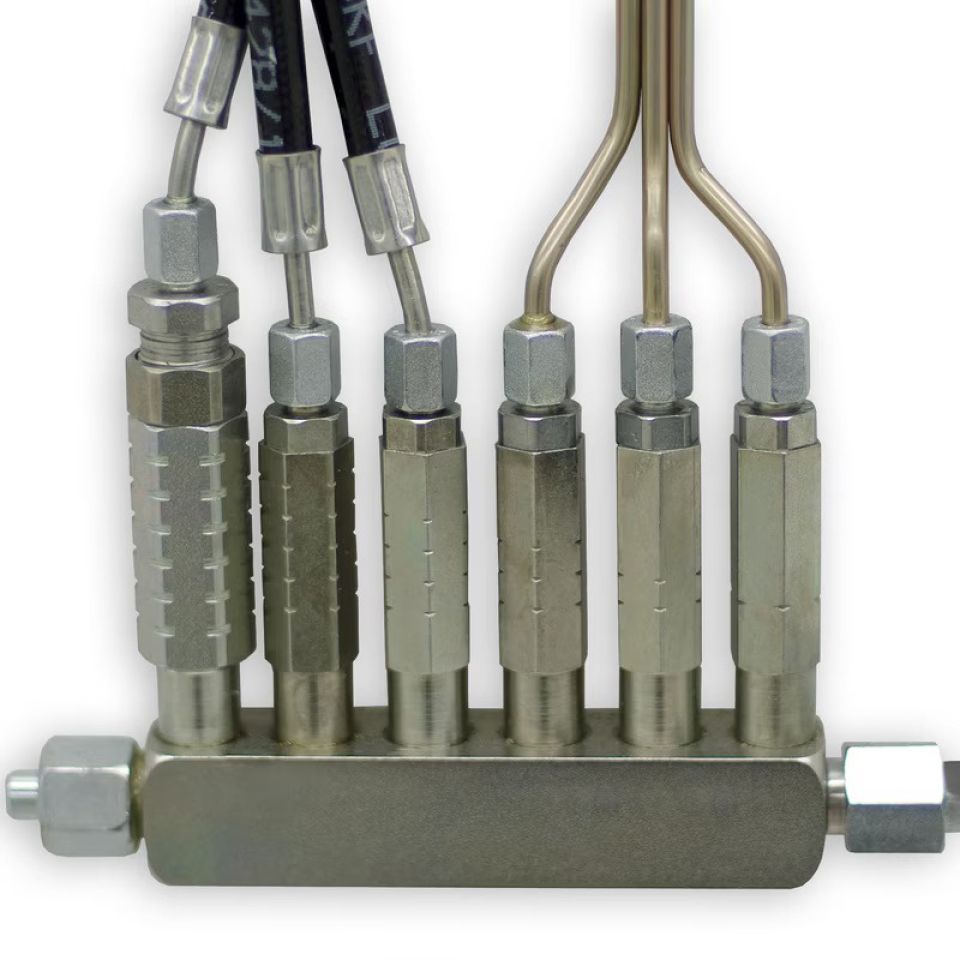

    Дозирующие устройства B

    • Для одномагистральных систем смазывания

      Дозаторы B применяются в одномагистральных системах смазывания большегрузных транспортных средств и промышленного оборудования. Группа дозаторов представляет собой один или более дозаторов, прикреплённых к монтажной панели. Модули дозирования и монтажные панели изготавливаются из стали с цинковым покрытием и пассивацией. Диапазон дозирования дозаторов B составляет от 20 до 500 мм3.

      Технические характеристики и преимущества

      • Производительность используемых дозаторов обозначена количеством насечек на корпусе
      • Подходит для монтажных панелей с 2, 3 и 6 каналами в соответствии с количеством точек смазывания (1–6)
      • Материал монтажных панелей: нержавеющая сталь AISI 303
      • Применяется с трубопроводами подачи диаметром 4 и 6 мм

      Области применения

      • Большегрузные транспортные средства
      • Тяжёлая промышленность
    +7 701 419 2752
    Технические характеристики
    Принцип работы дозирующее устройство
    Выходы от 1 до 6
    Объём дозирования 0,02–0,50 см³ 0,0012–0,0305 дюйма³
    Смазочный материал масло
    пластичная смазка NLGI 000 – NLGI 1
    Рабочая температура от −25 до +80 °C от −13 до +176 °F
    Рабочее давление макс. 150 бар макс. 2180 фунтов/дюйм²
    Давление сброса
    B1, B2 15 бар 218 фунтов/дюйм²
    B3, B4 10 бар 145 фунтов/дюйм²
    B5, B6 5 бар 72 фунта/дюйм²
    Материал сталь с цинковым покрытием и пассивацией
    Соединение магистрального трубопровода (монтажная панель) R 1/4 для ø 8 мм или трубка ø 1/2 дюйма
    Выходное соединение 1/8 NPT(F) для трубопроводов подачи ø 4 и 6 мм
    Точка смазывания беспаечное соединение труб, DIN 3862
    Размеры мин. 15 × 90 × 15 мм
    макс. 17 × 110 × 17 мм    		 0,6 × 3,5 × 0,6 дюйма
    0,7 × 4,3 × 0,7 дюйма
    Положение монтажа любое
    Информация для заказа
    Номер детали Дозатор B:
    B1-G1/8-ZN-4 объём дозирования 0,02 см3, 0,0012 дюйма3
    выход для смазочного материала: трубное соединение ø 4 мм
    B1-G1/8-ZN-6 объём дозирования 0,02 см3, 0,0012 дюйма3
    выход для смазочного материала: трубное соединение ø 6 мм
    B1-G1/8-ZN-U объём дозирования 0,02 см3, 0,0012 дюйма3
     выход для смазочного материала: внутренняя резьба NPT 1/8
    B2-G1/8-ZN-4 объём дозирования 0,05 см3, 0,003 дюйма3
    выход для смазочного материала: трубное соединение ø 4 мм
    B2-G1/8-ZN-6 объём дозирования 0,05 см3, 0,003 дюйма3
    выход для смазочного материала: трубное соединение ø 6 мм
    B2-G1/8-ZN-U объём дозирования 0,05 см3, 0,003 дюйма3
     выход для смазочного материала: внутренняя резьба NPT 1/8
    B3-G1/8-ZN-4 объём дозирования 0,1 см3, 0,0061 дюйма3
    выход для смазочного материала: трубное соединение ø 4 мм
    B3-G1/8-ZN-6 объём дозирования 0,1 см3, 0,0061 дюйма3
    выход для смазочного материала: трубное соединение ø 6 мм
    B3-G1/8-ZN-U объём дозирования 0,1 см3, 0,0061 дюйма3
    выход для смазочного материала: внутренняя резьба NPT 1/8
    B4-G1/8-ZN-4 объём дозирования 0,15 см3, 0,0091 дюйма3
    выход для смазочного материала: трубное соединение ø 4 мм
    B4-G1/8-ZN-6 объём дозирования 0,15 см3, 0,0091 дюйма3
    выход для смазочного материала: трубное соединение ø 6 мм
    B4-G1/8-ZN-U объём дозирования 0,15 см3, 0,0091 дюйма3
    выход для смазочного материала: внутренняя резьба NPT 1/8
    B5-G1/8-ZN-4 объём дозирования 0,2 см3, 0,012 дюйма3
    выход для смазочного материала: трубное соединение ø 4 мм
    B5-G1/8-ZN-6 объём дозирования 0,2 см3, 0,012 дюйма3
    выход для смазочного материала: трубное соединение ø 6 мм
    B5-G1/8-ZN-U объём дозирования 0,2 см3, 0,012 дюйма3
     выход для смазочного материала: внутренняя резьба NPT 1/8
    B6-G1/8-ZN-4 регулируемый объём дозирования от 0,2 до 0,5 см³; от 0,012 до 0,03 дюйма³
    выход для смазочного материала: трубное соединение ø 4 мм
    B6-G1/8-ZN-6 регулируемый объём дозирования от 0,2 до 0,5 см³; от 0,012 до 0,03 дюйма³
    выход для смазочного материала: трубное соединение ø 6 мм
    B6-G1/8-ZN-U регулируемый объём дозирования от 0,2 до 0,5 см³; от 0,012 до 0,03 дюйма³
    выход для смазочного материала: внутренняя резьба NPT 1/8

    Принадлежности

    Монтажные панели
    Manifolds for single-line metering devices_12_1 Для дозирующих устройств B используются монтажные панели с 1–6 выходами (для резьбовых фитингов) с резьбой G 1/8 для O-образного уплотнения. Фитинг магистрального трубопровода для G 1/4 ø 8 мм или трубы ø 1/2 дюйма. Монтажные панели с нормальным профилем и профилем с отверстиями с противоположных сторон доступны в исполнении из стали с цинковым покрытием и пассивацией.
    Информация для заказа — монтажные панели
    Номер детали Описание
    BPLD-02-ZN Монтажная панель с 2 выходами (для резьбовых фитингов), сталь с цинковым покрытием и пассивацией
    BPLD-04-ZN Монтажная панель с 4 выходами (для резьбовых фитингов), сталь с цинковым покрытием и пассивацией
    BPLD-06-ZN Монтажная панель с 6 выходами (для резьбовых фитингов), сталь с цинковым покрытием и пассивацией
    BPLD-0202-ZN Монтажная панель с 4 выходами (для резьбовых фитингов), 2 выхода с противоположных сторон, сталь с цинковым покрытием и пассивацией
    BPLD-0303-ZN Монтажная панель с 6 выходами (для резьбовых фитингов), 2 выхода с противоположных сторон, сталь с цинковым покрытием и пассивацией
