| Принцип работы | 2-ходовой ограничитель расхода с контролем объёмного расхода | |
| Выходные патрубки | 1 | |
| Смазочный материал | экологичные минеральные и синтетические масла | |
| Вязкость | 20–600 мм2/с | |
| Расход1) | 25–90 л/мин | 52,8–190 пинт/мин |
| Рабочая температура | от 0 до 70 °C | от 32 до 158 °F |
| Рабочее давление | 6–50 бар | 87–725 фунтов/дюйм² |
| Дифференциальное давление | >6 бар | >87 фунтов/дюйм² |
| Электрическое соединение | Датчик Холла | |
| Напряжение | 24 В пост. тока ± 10 %, макс. 20 мА | |
| Материал | AlCuPb F38, нейтральное анодирование | |
| Соединение | штекер, DIN 43650 | |
| Класс защиты | IP 65 | |
| Размеры | 150 × 180 × 190 мм | 5,91 × 7,09 × 7,48 дюйма |
| Положение монтажа | любое | |
| Опции | Версия ATEX | |

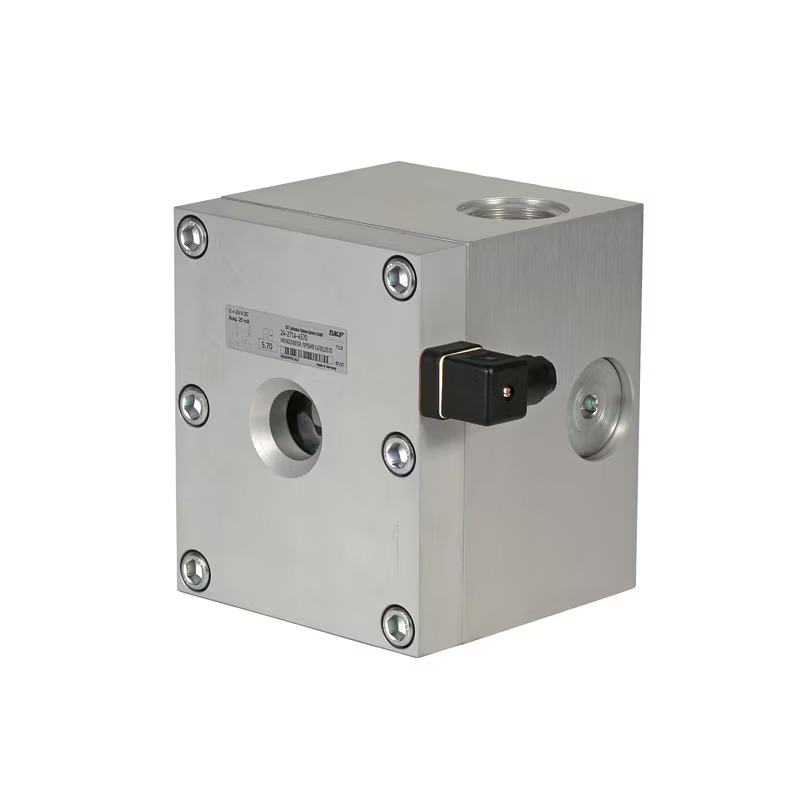

Ограничитель расхода SMB 14
-
Для циркуляционных систем смазывания маслом
Ограничитель расхода SMB 14 предназначен для разделения потока в магистральном трубопроводе на отдельные параллельные потоки и их ограничения в соответствии с требованиями. Поток создаётся независимо от давления в системе и практически независимо от вязкости, обеспечивая постоянную величину расхода.
SMB 14 обеспечивает расход от 25 до 90 л/мин (52,8–190 пинт/мин) и диапазон давления до 50 бар (725 фунтов/дюйм²). Ограничитель имеет встроенный индикатор расхода шестерёнчатого типа для электронного и визуального мониторинга расхода масла. При каждом вращении подаётся сигнал, предоставляющий информацию о расходе.
Ограничитель расхода SMB 14 — это идеальное решение для областей применения с изменяющейся температурой окружающей среды и необходимостью стабильного потока масла, например, для циркуляционных систем смазывания маслом.
Особенности и преимущества
- Стабильный расход масла независимо от изменения давления, температуры или вязкости
- Визуальный и электронный мониторинг для индикации фактического расхода
- Простой запуск с фиксированным расходом, предварительно заданным путём выбора размера форсунки
- Адаптация расхода при помощи вставных форсунок
- Опциональное исполнение ATEX
- Опциональное подключение к системе управления данными на предприятии
- Чрезвычайно прочная конструкция
Области применения
- Горнодобывающая, цементная и нефтегазовая отрасли промышленности
- Машины для формовки металлов, станки
- Целлюлозно-бумажная промышленность
- Промышленные редукторы
