| Изделие |
|

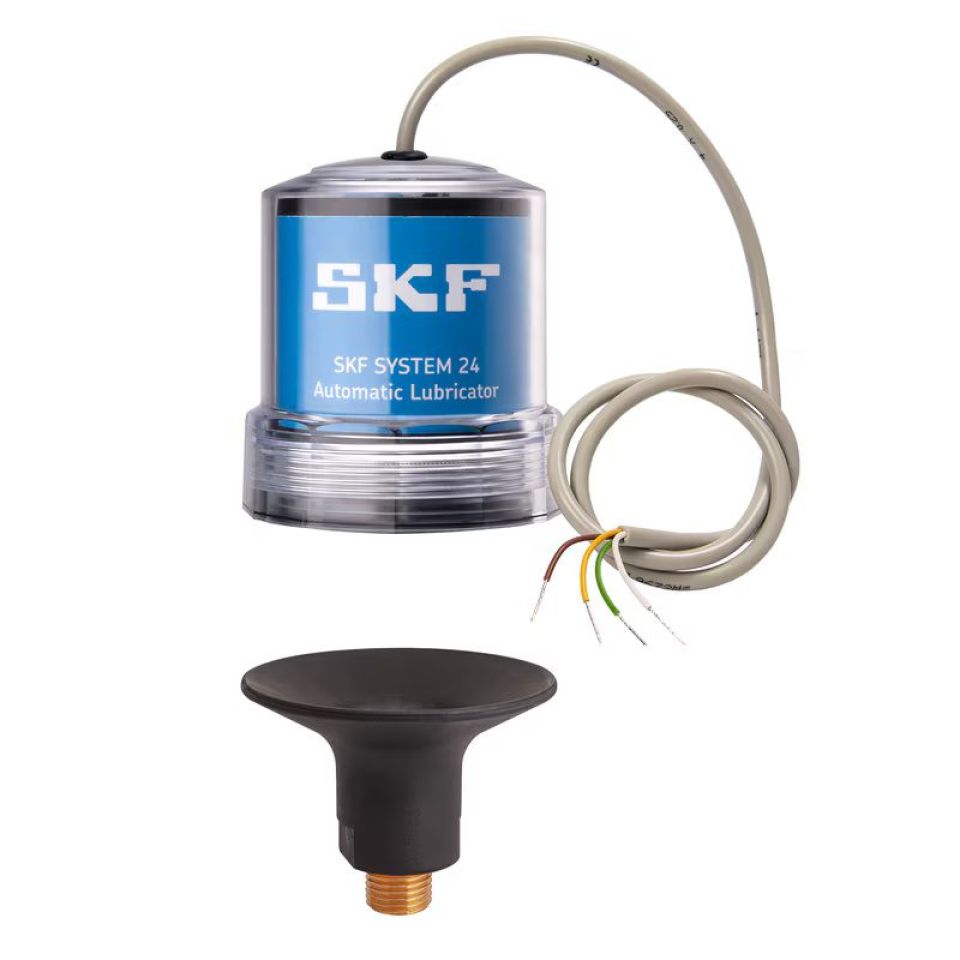

Автоматический лубрикатор серии TLSD 1- DK с проводным подключением |

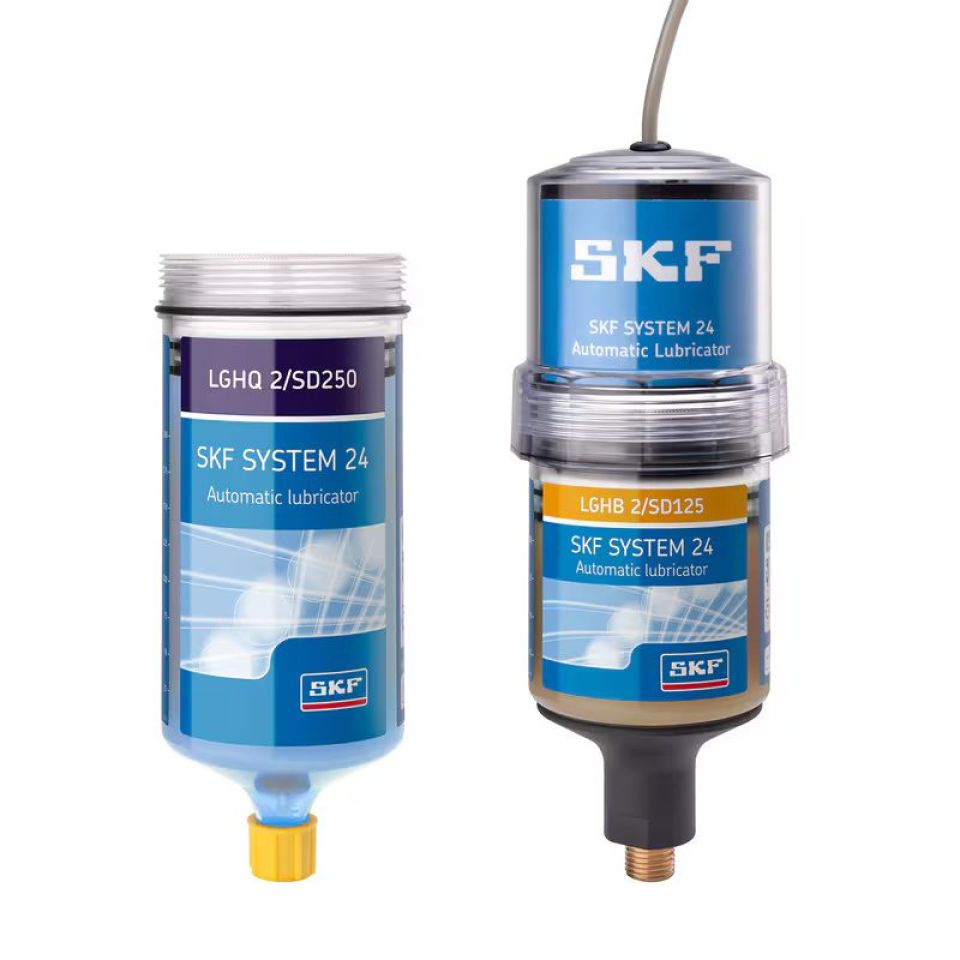

| Контейнер со смазочным материалом |
../SD 125 |
125 мл (4,2 амер. жидкой унции) |
| ../SD 250 |
250 мл (8,5 амер. жидкой унции) |
| Время опорожнения |
|
Настраивается пользователем: 1, 2, 3, 4, 6, 8, 9, 10 и 12 месяцев |
| Минимальная подача пластичной смазки |
../SD 125 |
0,3 мл (0,01 амер. жидкой унции) в день |
| ../SD 250 |
0,7 мл (0,02 амер. жидкой унции) в день |
| Максимальная подача пластичной смазки |
../SD 125 |
4,1 мл (0,13 амер. жидкой унции) в день |
| ../SD 250 |
8,3 мл (0,28 амер. жидкой унции) в день |
| Диапазон температур окружающей среды |
|
от −20 до +50 °C (от −4 до +122 °F) |
| Максимальное рабочее давление |
|
5 бар (75 фунтов/дюйм²) |
| Механизм привода |
|
Электромеханический |
| Соединительная резьба |
|
G 1/4 |
| Максимальная длина трубопровода для подачи смазочного материала: |
пластичная смазка |
До 3 метров (10 футов) 1) |
| масло |
До 5 метров (16 футов) |
| Светодиодные индикаторы состояния |
Зелёный (каждые 3 с) |
Нормальная работа |
| Жёлтый (каждые 1 с) |
Предупреждение, высокое противодавление |
| Жёлтый (каждые 3 с) |
Предупреждение, картридж почти пуст (осталось 3 %) |
| Красный (каждые 1 с) |
Тревога, высокое противодавление |
| Красный (каждые 3 с) |
Тревога, пустой картридж |
| Красный (каждые 5 с) |
Тревога, ошибка в работе лубрикатора |
| Класс защиты IP |
|
IP 41 |
| Общий вес (вкл. упаковку) |
Привод TLSD 1-DK |
355 г (12,5 унции) |
| Электропитание |
|
7–35 В / ток до 1,5 А |
| Длина кабеля |
|
550 мм (21,7 дюйма) |
| Диаметр кабеля |
|
макс. 4,8 мм (0,2 дюйма) |
| Сечение провода |
|
24 AWG 7/32 (0,25 мм2) |
| Цвет проводов |
Белый/коричневый |
+ положительный (VCC) / — Отрицательный (GND) |
| Зелёный/Жёлтый |
Контакт реле 1 (норм. разомкн.) / Контакт реле 2 (норм. разомкн.) |
| 1) Максимальная длина трубопровода зависит от температуры окружающей среды, типа пластичной смазки и противодавления, создаваемого оборудованием. |
