| Принцип работы | ограничитель расхода | |
| Выходные патрубки | 1 | |
| Смазочный материал | экологичные минеральные и синтетические масла | |
| Вязкость | 20–600 мм2/с | |
| Расход1) | 25–90 l/мин | 52,8–190 пинт/мин |
| Рабочая температура | от 0 до 100 °C | от 32 до 212 °F |
| Рабочее давление 2) | 5–200 бар | 72–2900 фунтов/дюйм² |
| Дифференциальное давление | >5 бар | >72 фунта/дюйм² |
| Материал | серый чугун, оцинкованный | |
| Входное соединение | М12×1; четырёхконтактный разъём | |
| Класс защиты | IP 65 | |
| Сигнальные датчики E4/E5 | от 24 В до 230 В перем./пост. тока; IP 65 | |
| Бесконтактный переключатель E6 | от 12 до 36 В пост. тока; IP 67 | |
| Размеры | мин. 40 × 90 × 138 мм макс. 40 × 90 × 245 мм |
1,57 × 3,54 × 5,43 дюйма 1,57 × 3,54 × 9,63 дюйма |
| Положение монтажа | любое, предпочтительно вертикальное | |

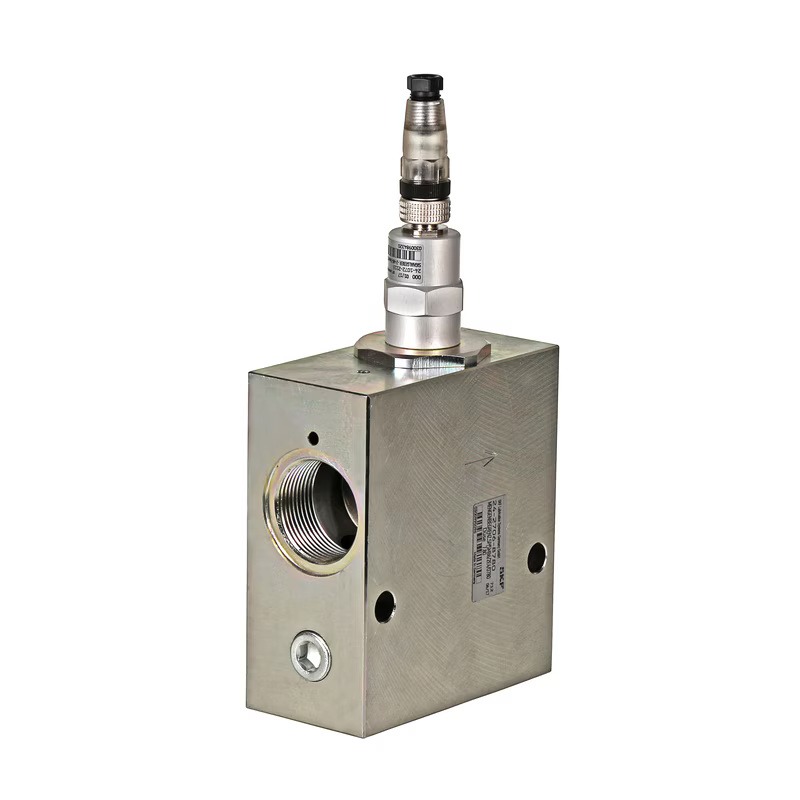

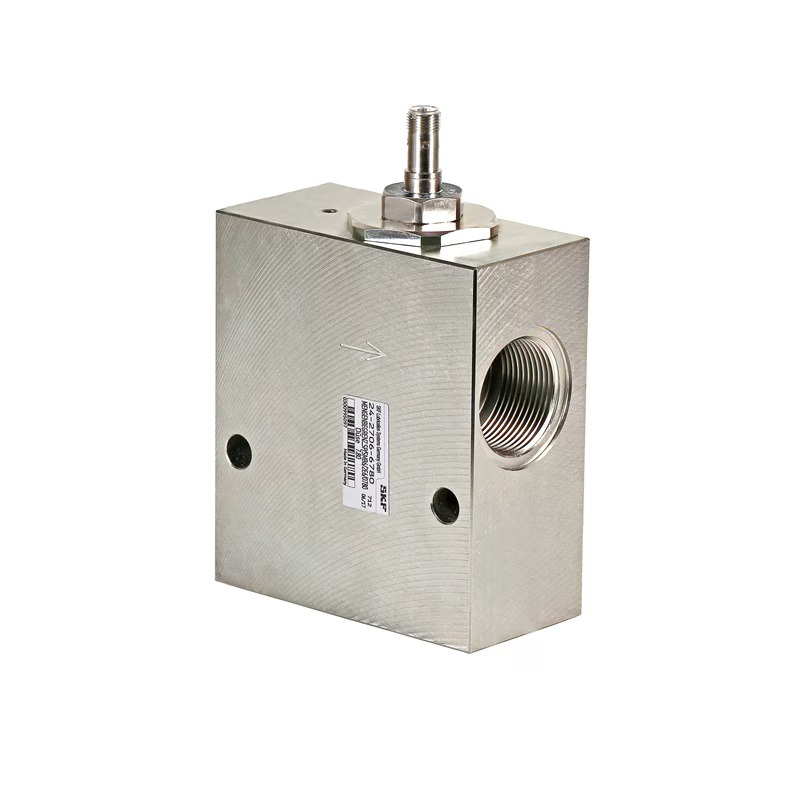

Ограничитель расхода SMB 6
-
Для циркуляционных систем смазывания маслом
Ограничитель расхода SMB 6 предназначен для разделения потока в магистральном трубопроводе на отдельные параллельные потоки. Поток создаётся независимо от изменений давления в системе и практически независимо от вязкости, обеспечивая постоянную величину расхода.
SMB 6 обеспечивает расход от 25 до 90 л/мин (52,8–190 пинт/мин) и диапазон давления до 200 бар (2900 фунтов/дюйм²). Ограничитель расхода обеспечивает мониторинг расхода масла при помощи передатчика сигнала или датчика поршня. Эти индикаторы генерируют сигнал неисправности, когда расход снижается приблизительно до 85 %.
Ограничитель расхода SMB 6 — это идеальное решение для областей применения с изменяющейся температурой окружающей среды и необходимостью стабильного потока масла, например, для циркуляционных систем смазывания маслом.
Особенности и преимущества
- Стабильный расход масла независимо от изменения давления, температуры или вязкости
- Простой запуск с фиксированным расходом, предварительно заданным путём выбора размера форсунки
- Адаптация расхода при помощи вставных форсунок
- Высокая рабочая температура до +100 °C
- Опциональное исполнение ATEX
- Чрезвычайно прочная конструкция
Области применения
- Горнодобывающая, цементная и нефтегазовая отрасли промышленности
- Машины для формовки металлов, станки
- Целлюлозно-бумажная промышленность
- Промышленные редукторы
