| Принцип работы | 2-ходовой ограничитель расхода с контролем объёмного расхода | |
| Выходы | 1 | |
| Смазочный материал | экологичные минеральные и синтетические масла | |
| Вязкость | 20–600 мм2/с | |
| Расход1) | 6,0–38 л/мин | 12,6–80,3 пинт/мин |
| Рабочая температура | от 0 до +70 °C | от +32 до 158 °F |
| Рабочее давление | 6–50 бар | 87–725 фунтов/кв. дюйм |
| Дифференциальное давление | >6 бар | >87 фунтов/кв. дюйм |
| Электрическое соединение | Датчик Холла | |
| Напряжение | 24 В пост. тока ± 10 %, макс. 20 мА | |
| Материал | AlCuPb F38, нейтральное анодирование | |
| Соединение | штекер, DIN 43650 | |
| Класс защиты | IP 65 | |
| Размеры | 115 × 120 × 128,5 мм | 4,53 × 4,72 × 5,06 дюйма |
| Положение монтажа | любое | |
| Опции | Исполнение ATEX для Ex II 2G c TX Gb, Ex II 2D c TX Db |
|

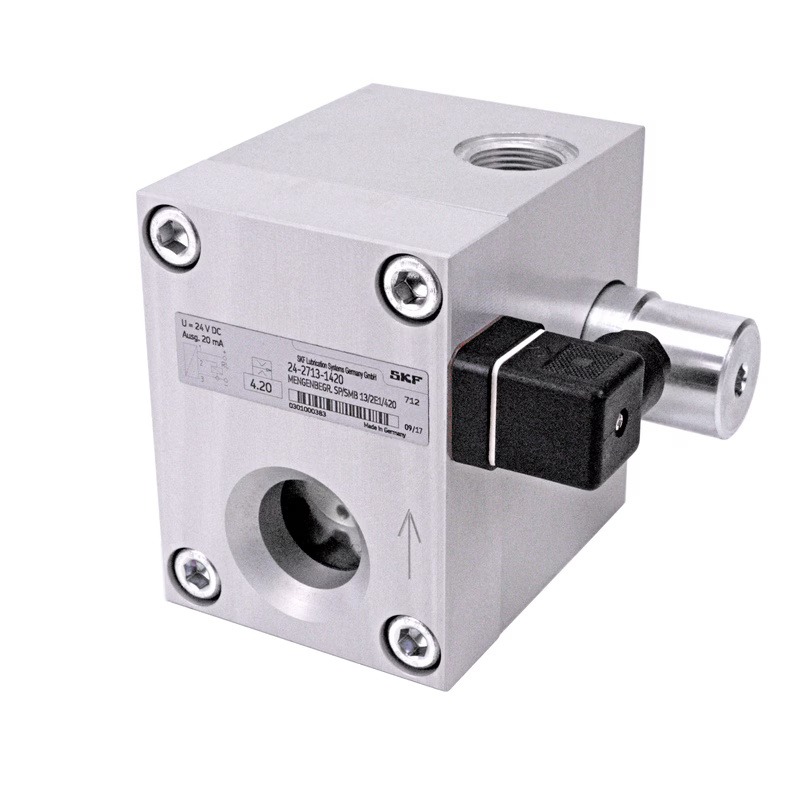

Ограничитель расхода SMB 13
-
Для циркуляционных систем смазывания маслом
Ограничитель расхода SMB 13 предназначен для разделения потока в магистральном трубопроводе на отдельные параллельные потоки и их ограничения в соответствии с требованиями. Поток создаётся независимо от давления в системе и практически независимо от вязкости, обеспечивая постоянную величину расхода.
SMB 13 обеспечивает расход от 6 до 38 л/мин (12,6–80,3 пинты/мин) и диапазон давления до 50 бар (725 фунтов/дюйм²). Ограничитель имеет встроенный индикатор расхода шестерёнчатого типа для электронного и визуального мониторинга расхода масла. При каждом вращении подаётся сигнал, предоставляющий информацию о расходе.
Ограничитель расхода SMB 13 — это идеальное решение для областей применения с изменяющейся температурой окружающей среды и необходимостью стабильного потока масла, например, для циркуляционных систем смазывания маслом.
Особенности и преимущества
- Стабильный расход масла независимо от изменения давления, температуры или вязкости
- Визуальный и электронный мониторинг для индикации фактического расхода
- Простой запуск с фиксированным расходом, предварительно заданным путём выбора размера форсунки
- Адаптация расхода при помощи вставных форсунок
- Опциональное исполнение ATEX для Ex II 2G c TX Gb, Ex II 2D c TX Db
- Опциональное подключение к системе управления данными на предприятии
- Чрезвычайно прочная конструкция
Области применения
- Горнодобывающая, цементная и нефтегазовая отрасли промышленности
- Машины для формовки металлов, станки
- Целлюлозно-бумажная промышленность
- Промышленные редукторы
