| Принцип работы | дозирующие устройства | |
| Выходы | 6–16 | |
| Смазочный материал | масло или пластичная смазка классов NLGI 0–2 минеральное или синтетическое |
|
| Объём дозирования на цикл подачи и выход | ||
| мин. | 0,098 см³ | 0,006 дюйма³ |
| макс. | 0,787 см³ | 0,048 дюйма³ |
| Макс. рабочее давление | 510 бар | 7500 фунтов/дюйм² |
| Материал | ||
| корпус | чёрная хромированная сталь | |
| уплотнения | фторкаучук (FKM) | |
| Входное соединение | 1/4 NPSF (F) | |
| Выходное соединение | 1/8 NPSF (F) | |
| Размеры | ||
| мин. | 129 × 86 × 48 мм | 5,09 × 3,38 × 1,87 дюйма |
| макс. | 245 × 86 × 48 мм | 9,63 × 3,38 × 1,87 дюйма |
| Положение монтажа | любое | |

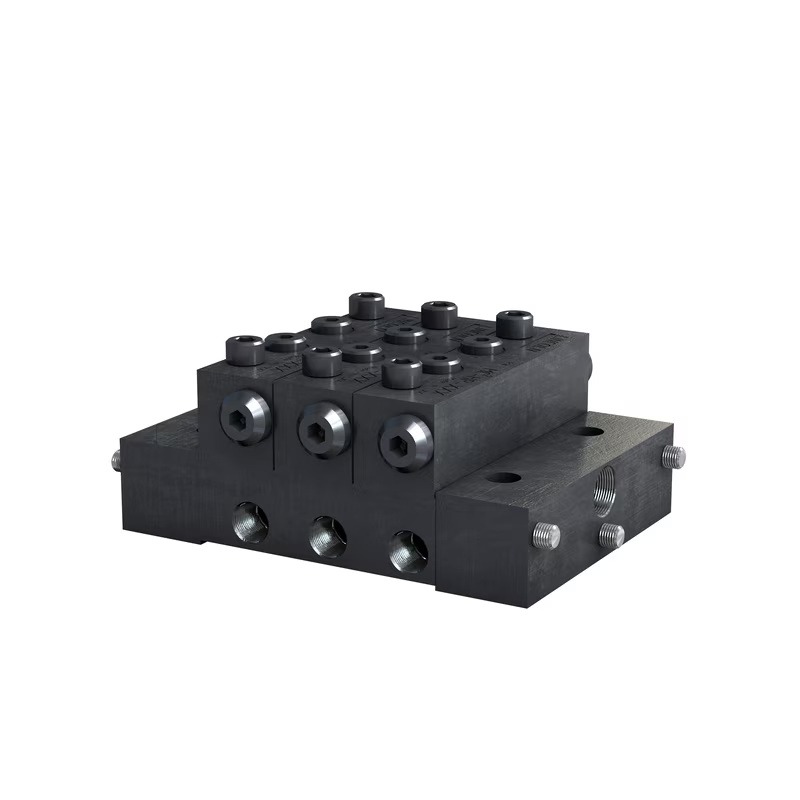

Модульные дозирующие устройства MC²-HP
-
Для последовательных систем смазывания
MC²-HP — это модульные дозирующие устройства. Они состоят из опорной панели и дозирующих сегментов. Опорная панель содержит в себе все входные и выходные соединения. Панель имеет один входной сегмент, от трёх до восьми промежуточных сегментов и один концевой сегмент, которые удерживаются тремя стяжными шпильками. Часть с дозирующими сегментами имеет альтернативные выходные каналы для установки индикаторов работы. Данная часть состоит из 3–8 дозирующих сегментов (в зависимости от необходимого количества выходов), которые прикреплены к опорной панели. Между всеми деталями установлены уплотнительные кольца из FKM.
Требуется использование как минимум трёх дозирующих сегментов. Дозирующие сегменты имеют одиночные или двойные выходы. Если используется один дозирующий сегмент или панель для объединения каналов, неиспользуемый выход должен быть закрыт заглушкой. Дозирующие устройства необходимо заказывать как отдельные компоненты, см. таблицу.
Технические характеристики и преимущества
- Альтернативные выходные порты для установки индикаторов работы
- Подходит для смазочных материалов на основе минерального масла или синтетических материалов
- Дополнительные дозирующие сегменты с визуальным индикатором цикла
- Опциональный байпасный дозирующий сегмент для добавления или удаления точек смазывания
Применение
- Газовые двигатели
- Компрессоры
- Для областей с высоким обратным давлением в системе
