| Принцип работы | дозирующее устройство с предварительным циклом смазывания 1) | |
| Выходы | 1 | |
| Объём дозирования | 0,02; 0,05; 0,10 см³ | 0,001; 0,003; 0,006 дюйма³ |
| Смазочный материал | минеральное и синтетическое масло, 10–1000 мм²/с, 0,015–1,55 дюйма²/с жидкая пластичная смазка NLGI 000, 00 |
|
| Рабочая температура | от +5 до 120 °C | от 41 до 248 °F |
| Рабочее давление | мин. 30 бар макс. 100 бар |
мин. 435 фунтов/дюйм² макс. 1450 фунтов/дюйм² |
| Давление сброса | макс. 5 бар | макс. 72,5 фунта/дюйм² |
| Материал | алюминий (картридж) AlCuMgPb F37 DIN 1796 (монтажная панель) AlMgSi1 F28-32 или AlCuMg1 F28 FKM (FPM) (опорная панель) |
|
| Соединение магистрального трубопровода | Быстроразъёмное соединение SKF или беспаечное соединение труб для резьбы G 1/8 (F) |
|
| Выходное соединение | Быстроразъёмное соединение SKF или беспаечное соединение труб для резьбы G 1/8 (F) |
|
| Размеры | мин. 120 × 35 × 105 мм макс. 300 × 35 × 105 мм |
4,72 × 1,38 × 4,13 дюйма 11,81 × 1,38 × 4,13 дюйма |
| Положение монтажа | любое | |
Дозирующие устройства OI-AL-SR
-
Для одномагистральных систем смазывания

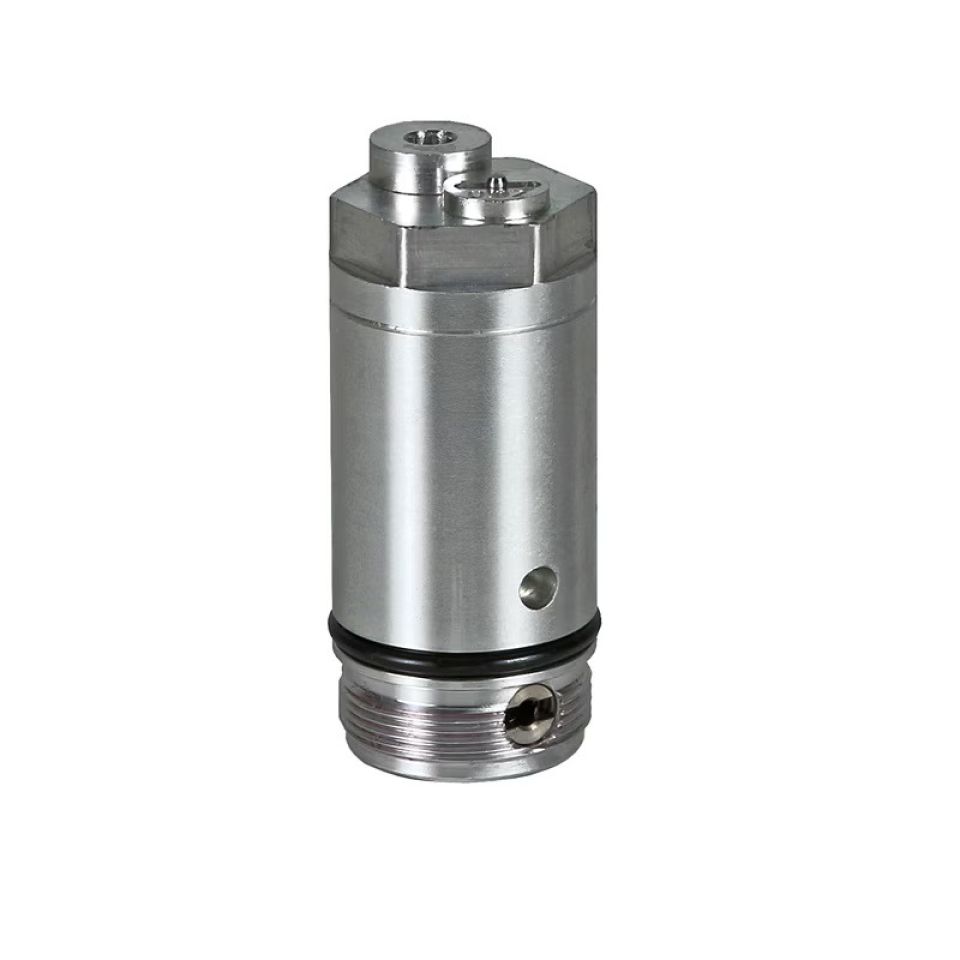

Дозирующие устройства (картриджи) серии OI-AL-SR с предварительным циклом смазывания и одним каналом оснащаются встроенным индикаторным штифтом. Они предназначены для установки на монтажную панель или в опорные панели с количеством точек смазывания до 40 шт. включительно. Три модели картриджей с различными фиксированными объёмами дозирования обеспечивают гибкость проектирования системы смазывания. Уменьшенная подача смазочного материала в магистральные трубопроводы и трубопроводы подачи в оборудовании/системах обеспечивает экономию материалов и сокращает расходы на установку.
Технические характеристики и преимущества
- Одноканальное резьбовое дозирующее устройство с картриджами и предварительным циклом смазывания
- Возможность использования с монтажными панелями, имеющими от одного до восьми каналов или с опорными панелями с числом каналов до 40 в соответствии с количеством точек смазывания
- Подходит для большого количества точек смазывания в ограниченном пространстве
- Все соединения магистральных трубопроводов и трубопроводов подачи находятся внутри монтажных панелей или опорных панелей
- Упрощает установку, функции управления и замену благодаря использованию одного агрегата
Области применения
- Стекольная промышленность
| Номер детали | Количество выходов | Объём дозирования [см3] | |||||||
| Выход 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
| 647-41151-2 | 2 | 0,02 | 0,02 | — | — | — | — | — | — |
| 647-41152-2 | 3 | 0,02 | 0,02 | 0,02 | — | — | — | — | — |
| 647-41152-4 | 3 | 0,10 | 0,05 | 0,05 | — | — | — | — | — |
| 647-41153-2 | 4 | 0,05 | 0,05 | 0,05 | — | — | — | — | — |
| 647-41154-4 | 5 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | — | — | — |
| 647-41154-5 | 5 | 0,02 | 0,02 | 0,02 | 0,02 | — | — | — | — |
| 647-41154-7 | 5 | 0,02 | 0,05 | 0,05 | 0,05 | 0,05 | — | — | — |
| 647-41154-6 | 5 | 0,05 | 0,05 | 0,05 | 0,05 | — | — | — | — |
| 647-41155-2 | 6 | 0,10 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | — | — |
| 647-41156-2 | 8 | 0,05 | 0,05 | 0,05 | 0,05 | 0,02 | 0,02 | 0,02 | — |
| Номер детали | Описание | |
| 547-33924-1 | Картридж, объём дозирования 0,02 см³/ход подачи | |
| 547-33925-1 | Картридж, объём дозирования 0,05 см³/ход подачи | |
| 547-33926-1 | Картридж, объём дозирования 0,10 см³/ход подачи | |
 |

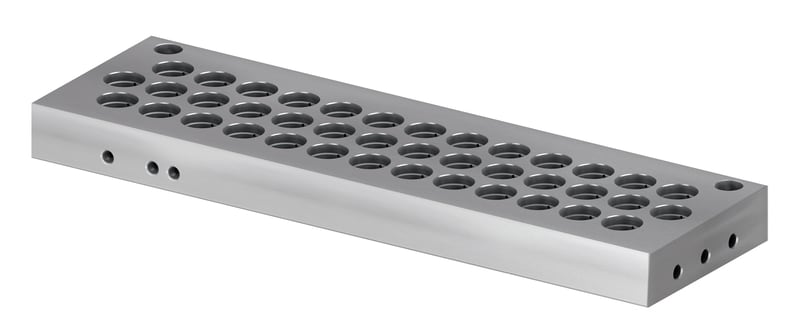

447-71901-1 | Монтажная панель, 2 выхода |
| 447-71901-1 | Монтажная панель, 3 выхода | |
| 447-71901-1 | Монтажная панель, 4 выхода | |
| 447-71901-1 | Монтажная панель, 5 выходов | |
| 447-71901-1 | Монтажная панель, 6 выходов | |
| 447-71901-1 | Монтажная панель, 8 выходов | |
 |
447-71899-1 | Опорная панель, 40 каналов |
