| Принцип работы | дозирующее устройство с предварительным циклом смазывания 1) | |
| Выходы | 2, 3 или 5 | |
| Объём дозирования | ||
| масло | 0,05–0,60 см³ | 0,003–0,037 дюйма³ |
| жидкая смазка | 0,10–0,30 см³ | 0,0061–0,0183 дюйма³ |
| Смазочный материал | минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с жидкая смазка NLGI 000, 00 |
|
| Рабочая температура | от 0 до +80 °C | от +32 до +176 °F |
| Рабочее давление | мин. 6 бар макс. 80 бар |
мин. 87 фунтов/дюйм² макс. 1160 фунтов/дюйм² |
| Давление сброса | макс. 3 бар | макс. 43,5 фунта/дюйм² |
| Материал | литой цинк, латунь (масло), никелированная латунь (жидкая смазка), медь, сталь, фторкаучук FKM (FPM)/бутадиенакрилонитрильный каучук (NBR) |
|
| Соединение магистрального трубопровода | ||
| различные фитинги для трубки | ø 6–10 мм | 0,236–0,393 дюйма |
| заглушки для резьбы | M 12×1 | |
| Выходное соединение | ||
| трубка | ø 2,5 и 4 мм | ø 0,098 и 0,16 дюйма |
| дозирующий ниппель (VS) | 0,16 дюйма с быстроразъёмным соединением SKF | |
| дозирующий ниппель (00) | для беспаечного трубного соединения | |
| Размеры | мин. 46 × 83 × 18 мм макс. 97 × 86 × 18 мм |
1,811 × 3,267 × 0,708 дюйма 3,818 × 3,385 × 0,708 дюйма |
| Положение монтажа | любое | |
Дозирующие устройства 350 с предварительным циклом смазывания
-
Для одномагистральных систем смазывания

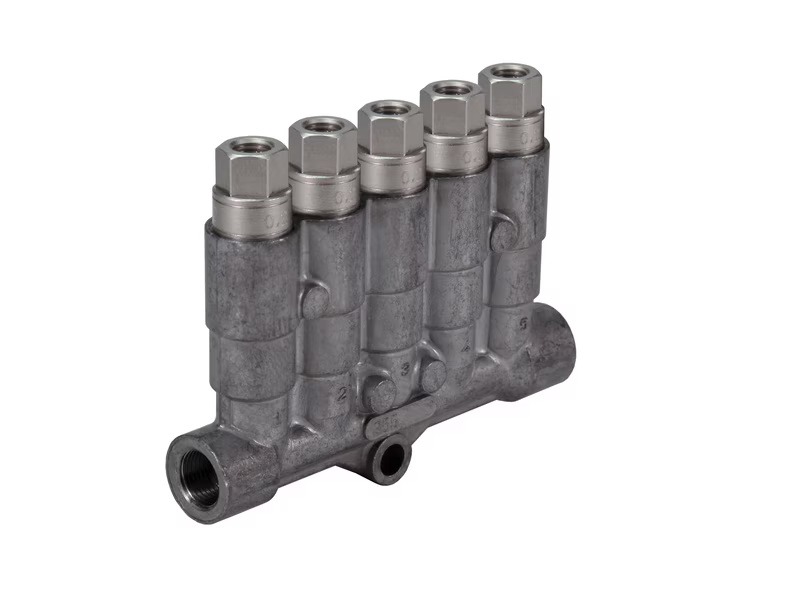

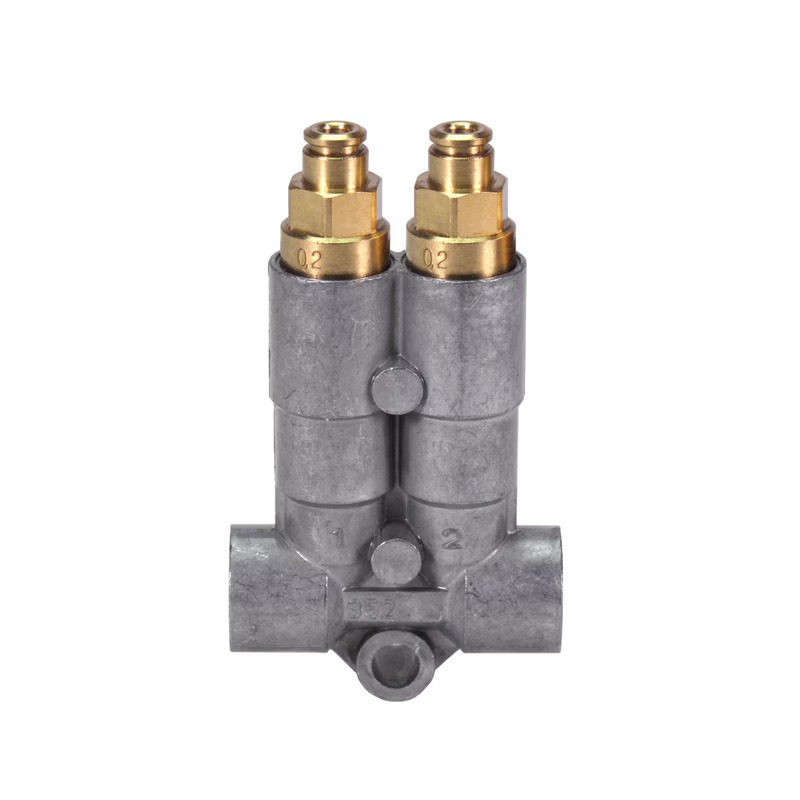

Одномагистральные дозирующие устройства серии 350 с предварительным циклом смазывания выпускаются с двумя, тремя и пятью каналами и предназначены для установки прямо на оборудование/систему, которые требуют смазывания. Эти дозирующие устройства предназначены для одномагистральных централизованных систем смазывания маслом и жидкой смазкой. Дозирующие устройства серии 350 с фитингами для соединения магистрального трубопровода можно заказать, выбрав соответствующий код заказа.
Технические характеристики и преимущества
- Для использования с корпусами распределителей, имеющими два, три и пять каналов в соответствии с количеством точек смазывания
- Установка непосредственно на оборудование/систему, требующую смазывания
- Выбор вставных или резьбовых дозирующих ниппелей для соединений трубопровода подачи с корпусами дозирующих устройств
- Выбор вставных или резьбовых фитингов для соединений магистрального трубопровода с корпусами дозирующих устройств
- Дозирующие ниппели объёмом более 0,03 см3 заменяются для разных объёмов смазочного материала
Области применения
- Станки
- Печатные машины
- Упаковочные машины
- Текстильная промышленность
- Сельское хозяйство
