Автоматические одноточечные лубрикаторы с электромеханическим приводом
-

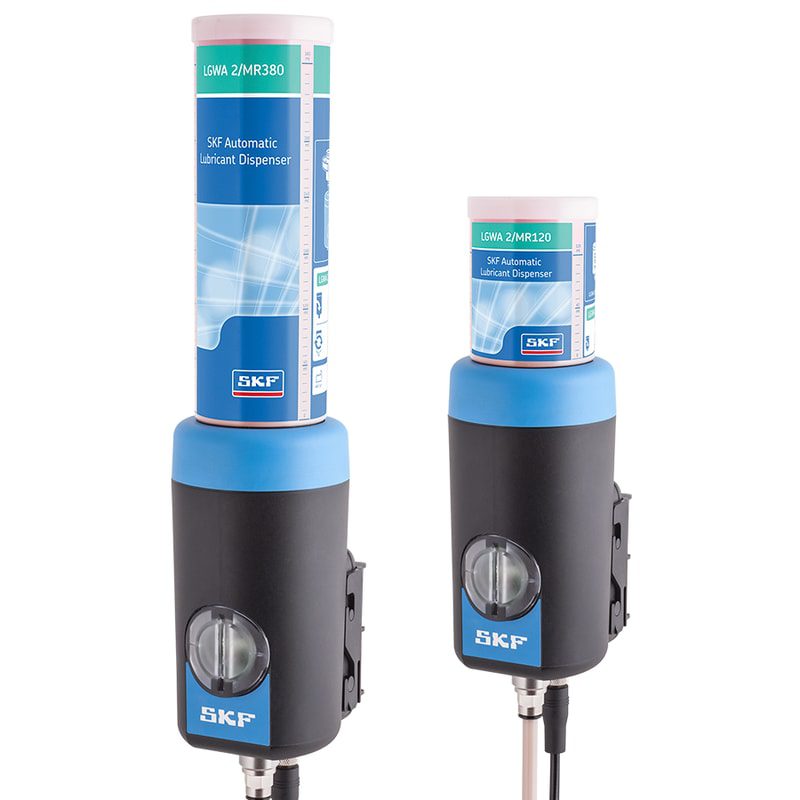

Автоматический лубрикатор серии TLMR
Автоматический одноточечный лубрикатор SKF предназначен для подачи пластичной смазки в одну точку смазывания. Обеспечивая относительно высокое давление подачи в 30 бар, этот лубрикатор способен работать на значительном удалении от смазываемого узла, что является оптимальным решением для смазывания в труднодоступных и опасных зонах. Надёжная конструкция позволяет использовать лубрикатор серии TLMR в условиях вибрации и широкого диапазона рабочих температур.
Технические характеристики и преимущества
- Заполняется высококачественной пластичной смазкой SKF
- Расход смазочного материала не зависит от температуры
- Максимальное давление подачи составляет 30 бар в течение всего времени работы
- Возможность настройки расхода смазочного материала
- Два варианта исполнения: TLMR 101 с питанием от батарей (литиевые батареи стандартного типа AA) и TLMR 201 с питанием от внешнего источника постоянного тока 12–24 В
- Доступны одноразовые картриджи в двух вариантах ёмкостей: 120 и 380 мл
- Простота установки и использования
- Высокая степень защиты от проникновения воды и пыли (класс защиты IP 67)
- Программа SKF DialSet помогает рассчитать оптимальный расход смазочного материала
- Широкий ассортимент дополнительных принадлежностей
Области применения
- Возможность дистанционной установки для смазывания узлов в опасных зонах и труднодоступных местах
- Оборудование с большим потреблением смазочных материалов
- Оборудование, работающее с сильными вибрациями
- Отличные водо- и пыленепроницаемость (IP 67) обеспечивают применимость лубрикатора TLMR в промышленном оборудовании и пищевой промышленности
- Надёжная работа в условиях высоких температур делает лубрикатор TLMR пригодным для применения в машинных отделениях и в вентиляторах подачи горячего воздуха
- Отличные рабочие характеристики в условиях низких температур делают лубрикатор TLMR пригодным для применения в ветряных турбинах
Introduction to SKF DialSet 7
| Обозначение | TLMR 101/38WA2 | TLMR 201/38WA2 |
| Насос | TLMR 101 | TLMR 201 |
| Смазочный материал | LGWA 2 | LGWA 2 |
| Описание | Антизадирная пластичная смазка для высоких нагрузок и широкого диапазона температур | Антизадирная пластичная смазка для высоких нагрузок и широкого диапазона температур |
| Изделие | Лубрикатор с питанием от батарей | Лубрикатор с питанием от источника постоянного тока 12–24 В |
| Смазочный материал | Описание | Изделие | Обозначение |
| LGWA 2 | Антизадирная пластичная смазка для высоких нагрузок и широкого диапазона температур | Сменный набор 120 мл | LGWA 2/MR120B |
| Сменный набор 380 мл | LGWA 2/MR380B | ||
| LGEV 2 | Особо высоковязкая пластичная смазка с твёрдыми смазочными добавками | Сменный набор 380 мл | LGEV 2/MR380B |
| LGHB 2 | Высоковязкая пластичная смазка для высоких нагрузок и температур | Сменный набор 380 мл | LGHB 2/MR380B |
| LGHQ 2 | Высокотемпературная пластичная смазка с улучшенными характеристиками | Сменный набор 380 мл | LGHQ 2/MR380B |
| LGFP 2 | Пластичная смазка, совместимая с пищевыми продуктами, сертифицирована NSF по категории H1 | Сменный набор 380 мл | LGFP 2/MR380B |
| LGWM 1 | Антизадирная низкотемпературная пластичная смазка | Сменный набор 380 мл | LGWM 1/MR380B |
| LGWM 2 | Пластичная смазка для высоких нагрузок и широкого диапазона температур | Сменный набор 380 мл | LGWM 2/MR380B |
| LGEP 2 | Антизадирная пластичная смазка | Сменный набор 380 мл | LGEP 2/MR380B |
| LGMT 3 | Многоцелевая промышленная и автомобильная пластичная смазка | Сменный набор 380 мл | LGMT 3/MR380B |
| Смазочный материал | Описание | Изделие | Обозначение |
| LGWA 2 | Антизадирная пластичная смазка для высоких нагрузок и широкого диапазона температур | Картридж 120 мл | LGWA 2/MR120 |
| Картридж 380 мл | LGWA 2/MR380 | ||
| LGEV 2 | Особо высоковязкая пластичная смазка с твёрдыми смазочными добавками | Картридж 380 мл | LGEV 2/MR380 |
| LGHB 2 | Высоковязкая пластичная смазка для высоких нагрузок и температур | Картридж 380 мл | LGHB 2/MR380 |
| LGHQ 2 | Высокотемпературная пластичная смазка с улучшенными характеристиками | Картридж 380 мл | LGHQ 2/MR380 |
| LGFP 2 | Пластичная смазка, совместимая с пищевыми продуктами, сертифицирована NSF по категории H1 | Картридж 380 мл | LGFP 2/MR380 |
| LGWM 1 | Антизадирная низкотемпературная пластичная смазка | Картридж 380 мл | LGWM 1/MR380 |
| LGWM 2 | Пластичная смазка для высоких нагрузок и широкого диапазона температур | Картридж 380 мл | LGWM 2/MR380 |
| LGEP 2 | Антизадирная пластичная смазка | Картридж 380 мл | LGEP 2/MR380 |
| LGMT 3 | Многоцелевая промышленная и автомобильная пластичная смазка | Картридж 380 мл | LGMT 3/MR380 |
| Обозначение | Описание |
| TLMR 101 | Лубрикатор с питанием от батарей |
| TLMR 201 | Лубрикатор с питанием от источника постоянного тока 12–24 В |
| Объём пластичной смазки | 120 | 120 мл (4,1 амер. жидкой унции) |
| 380 | 380 мл (12,8 амер. жидкой унции) | |
| Время опорожнения | Настраивается пользователем: 1, 2, 3, 6, 9, 12, 18, 24 месяца или режим очистки | |
| Минимальный расход | 120 | 0,16 мл (0,005 амер. жидкой унции) в день |
| 380 | 0,5 мл (0,016 амер. жидкой унции) в день | |
| Максимальный расход | 120 | 3,9 мл (0,13 амер. жидкой унции) в день |
| 380 | 12,5 мл (0,42 амер. жидкой унции) в день | |
| Режим очистки | 31 мл (1 амер. жидкая унция) в час | |
| Диапазон температур окружающей среды | от −25 °C до +70 °C (от −13 °F до +158 °F) | |
| Максимальное рабочее давление | 30 бар (435 фунтов/дюйм²) | |
| Механизм привода | Электромеханический | |
| Соединительная резьба | Внутренняя резьба G 1/4 | |
| Максимальная длина трубопровода для подачи смазки | До 5 метров (16 футов) * | |
| Светодиодные индикаторы состояния | Нормальная работа (каждые 8 секунд загорается зелёный) | |
| Почти пустой (каждые 8 секунд загорается зелёный и красный) | ||
| Ошибка (каждые 8 секунд загорается красный) | ||
| Класс защиты по DIN EN 60529 | IP67 | |
| Класс защиты DIN 40 050 Teil 9 | IP 6k9k | |
| Питание TLMR 101 | Четыре литиевых батареи AA | |
| Электропитание TLMR 201 | 12–24 В пост. тока через разъём M12-A ** | |
| Размеры | В соответствии с руководством по эксплуатации | |
| Утилизация | Промышленные отходы | Код EU |
| Резервуар | 15 01 10 | |
| Аккумуляторная батарея | 16 06 05 | |
| * Максимальная длина трубопровода зависит от температуры окружающей среды, типа пластичной смазки и обратного давления, создаваемого оборудованием. ** Питание на TLMR 201 подаётся через разъём M12-A (TLMR 201-1), который заказывается отдельно. |
||
| Обозначение | Описание |
| TLMR 1-2 | Комплект запасных частей, крышка батарейного отсека TLMR |
| TLMR 1-3 | Комплект запасных частей, держатель TLMR |
| TLMR 1-4 | Комплект запасных частей, резьбовая пробка TLMR |
| TLMR 1-5 | Комплект запасных частей, уплотнительное кольцо TLMR |
| TLMR 1-6 | Комплект запасных частей, держатель батарей TLMR |
