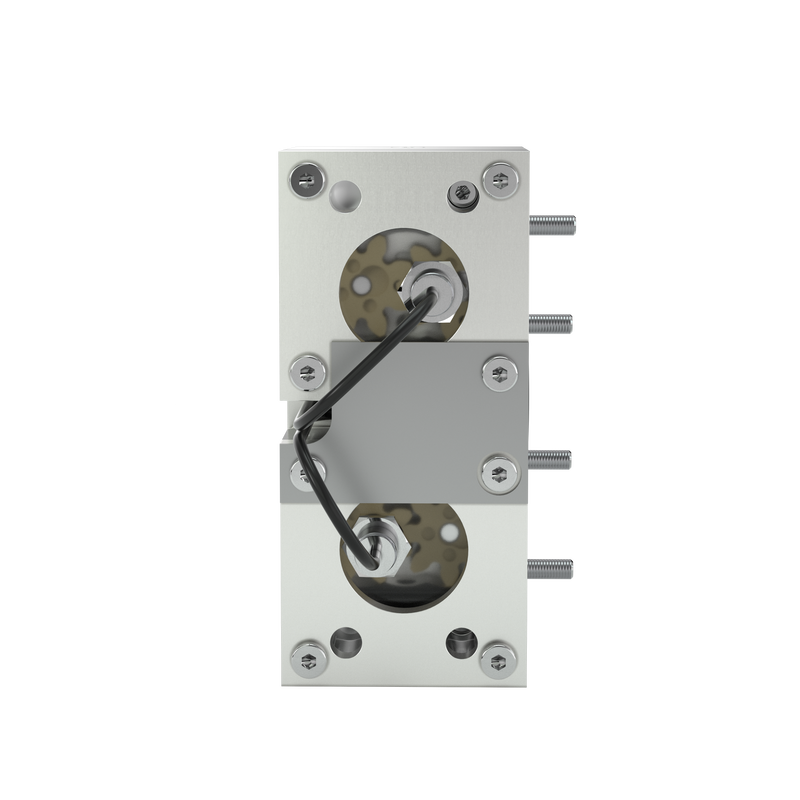

Расходомер Variolub SMD

Для циркуляционных систем смазывания маслом

Расходомеры SKF Variolub SMD предназначены для измерения и мониторинга расхода в циркуляционных системах смазывания маслом. Расходомеры предлагаются в трёх различных исполнениях с расходом от 0,1 до 40 л/мин. Расходомеры регулируются при помощи встроенного регулировочного клапана.

Расходомеры обеспечивают визуальный и электронный мониторинг, а байпасная система позволяет осуществлять регулировку и обслуживание, не останавливая работу системы. Благодаря модульной конструкции расходомеры SMD легко заменять, модифицировать и расширять. Расходомеры подходят для оборудования с несколькими сотнями точек смазывания и обеспечивают надёжность и универсальность.

Features and Benefits

  • Высокая точность и надёжная конструкция
  • Простота техобслуживания и сокращение времени простоев благодаря байпасной системе
  • Модульная конструкция позволяет изменять расход и расширять систему
  • Доступно множество интерфейсов для различных отраслей

Application areas

  • Pulp and paper industry
  • Machine tools
  • Metallurgy
  • Heavy industry
Category:

Description



Technical specifications
Operating principle Расходомер с зубчатой передачей
Выходные патрубки SMD2: 2
SMD3: 1
Lubricant минеральные и синтетические масла
Вязкость 50–650 мм2
Расход
SMD2 0,1–8,0 l/мин 0,2–16,9 пинты/мин
SMD3 4,0–40,0 l/мин 8,5–84,5 пинты/мин
Operating temperature от 0 до 70 °C от 32 до 158 °F
Working pressure 16 бар 232 фунтов/дюйм²
Material анодированный алюминий
PMMA
GPR / алюминий
Входное соединение G 3/4 BSPP; G 1 1/16-12 UN
Output connection
SMD2
SMD3
G 3/8 BSPP; G 9/16-18 UN
G 3/4 BSPP; G 1 1/16-12 UN
Protection class IP 65
Dimensions
SMD2
SMD3
90 × 70 × 150 мм
110 × 130 × 150 мм

3,54 × 2,7 × 5,91 дюйма
4,33 × 5,1 × 5,91 дюйма
Installation position any
Опции соединительный блок, отсечной блок, промывочный канал
Номера для заказа
Тип Designation Выходные патрубки Расход Article
л/мин пинты/мин BSPP UN / UNF
SMD 2 2 клапана для тонкой регулировки 2 2 × 0,1–4,4 2 × 0,2–9,3 24-2581-2656 24-2581-2615
SMD 2 2 клапана для грубой регулировки 2 2 × 4,0–8,0 2 × 8,5–16,9 24-2581-2657 24-2581-2617
SMD 2 1 клапан для очень тонкой регулировки
1 клапан для грубой регулировки
2 1 × 0,1–4,4
1 × 4,0–8,0
1 × 0,2–9,3
1 × 8,5–16,9
24-2581-2658 24-2581-2616
SMD 3 2 клапана для очень грубой регулировки 1 1 × 4,0-40 1 × 8,5-84,5 24-2581-2652 24-2581-2693
Монтажные компоненты
Тип Designation Article
BSPP UN / UNF
SMD 2 соединительный блок в сборе 24-1503-2103 24-1503-2104
SMD 2 отсечной блок в сборе 24-1503-2102 по запросу
SMD 2 / 3 запорные винты G 3/4 BSPP; DIN 908 1 1/16-12 UN 95-0034-0908
SMD 2 / 3 уплотнение A27 × 32 DIN 7603 Cu 95-2721-7603
Accessories
Тип Designation Article
SMD 2 набор запасных частей 24-9909-0178
SMD 3 набор запасных частей 24-9909-0179
SMD 2 комплект уплотнений 24-0404-2520
SMD 3 комплект уплотнений 24-0404-2520
SMD 2 монтажный винт 4× DIN912-M6×60-8 8D2R
SMD 3 монтажный винт 4× DIN912-M6×45-8 8D2R
