Одномагистральные системы смазывания

Для трубопроводов малой и средней длины и практически всех смазочных материалов

Независимо от области применения принцип одномагистрального смазывания остаётся неизменным: центральная насосная станция автоматически подаёт смазочный материал по одному трубопроводу к дозирующим устройствам. Каждое дозирующее устройство обслуживает только одну точку смазывания и может регулироваться для подачи требуемого количества пластичной смазки или масла.

Системы могут обеспечивать смазывание одного агрегата, различные зоны одного агрегата или даже несколько отдельных агрегатов.

Преимущества

Системы просты в монтаже, использовании и техобслуживании
Подходят для работы с большинством типов смазочных материалов
Надёжность
Простое масштабирование системы
Системы продолжают работать даже в случае блокировки одной из точек смазывания
Возможность подачи смазочного материала на большие расстояния в широком диапазоне температур

Области применения

Станки
Автоматизация процессов
Печатные машины
Грузовые машины/внедорожная техника
Строительное оборудование и оборудование для лесной промышленности
Цементная промышленность
Пищевая промышленность
Железнодорожный транспорт
Металлургия
И многое другое

Каталог продукции

Одномагистральные системы смазывания (9.9 MB)

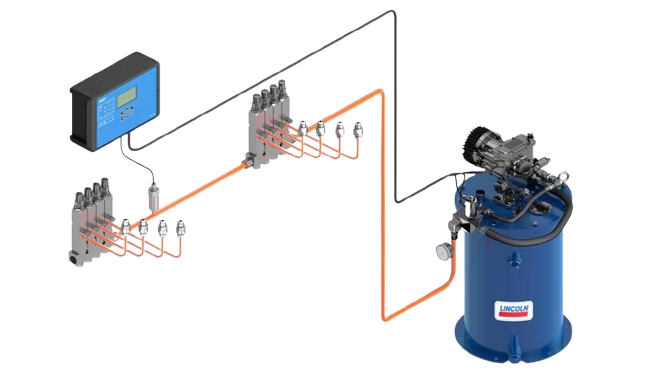

Одномагистральные системы смазывания для пластичной смазки до класса NLGI 3 включительно

Для тяжёлых условий, например, в горнодобывающей отрасли. Крупные клиенты из пищевой, нефтегазовой, сталелитейной, строительной и железнодорожной отраслей.

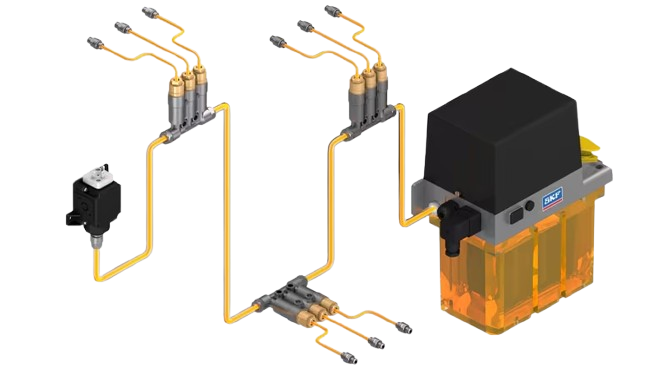

Одномагистральные системы смазывания для масла и жидкой смазки

Для станкостроительной, текстильной и полиграфической отраслей. Трубопроводы малой или средней длины, небольшие объёмы смазочного материала на точку смазывания.

Принцип работы

Описание

Все одномагистральные дозирующие устройства работают практически параллельно. Могут использоваться два принципа работы.

Дозирующие устройства с предварительным циклом смазывания:

Насос подаёт смазочный материал по магистральному трубопроводу на дозирующие устройства. Они подают предварительно накопленное количество смазочного материала в точки смазывания под давлением, нагнетаемым насосом. После этого давление в магистральном трубопроводе сбрасывается, чтобы дозированное количество смазочного материала поступило в накопитель внутри устройства. Затем этот смазочный материал подаётся в точку смазывания при следующем цикле смазывания.

Дозирующие устройства с последующим циклом смазывания:

Во время цикла смазывания смазочный материал поступает в накопительные камеры дозирующих устройств. Это количество подаётся в точку смазывания только после сброса давления в магистральном трубопроводе (эффект повторного смазывания).

Дозируемые количества для обоих типов дозирующих устройств могут быть легко изменены заменой их дозирующих ниппелей.

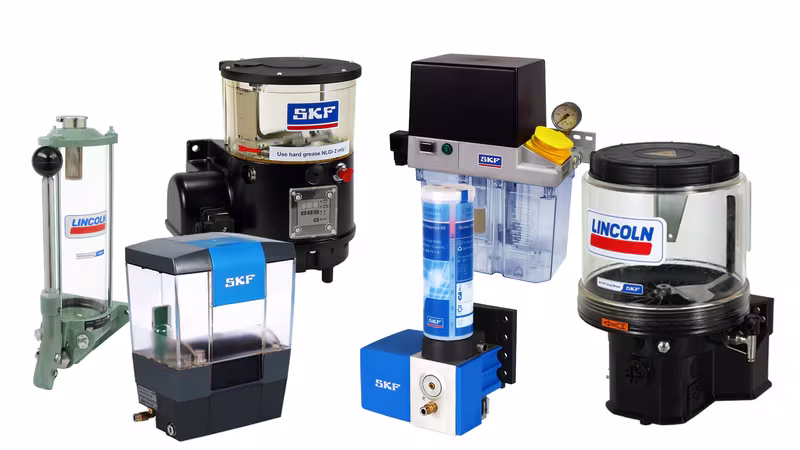

Pumps and pumping units

Для всех типов систем смазывания. Для масла, жидкой и пластичной смазки. Доступны различные варианты привода. С резервуаром или без него.

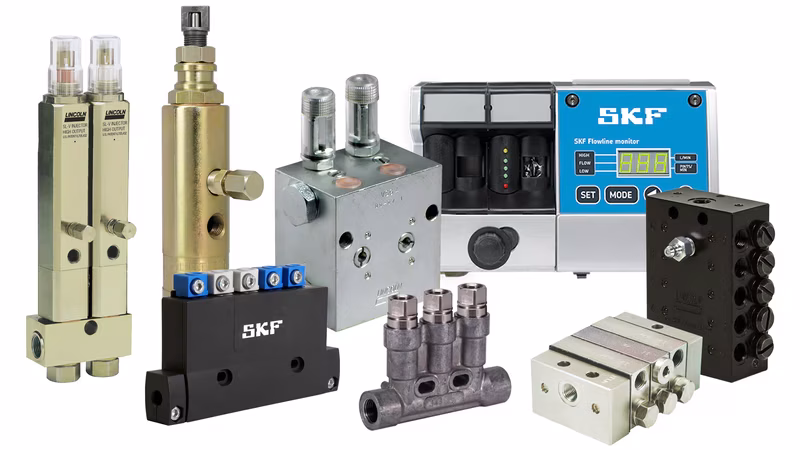

Dosing devices for lubricants

Подача предварительно заданного объёма смазочного материала в точки смазывания. Для всех типов систем смазывания. Для масла, жидкой и пластичной смазки.

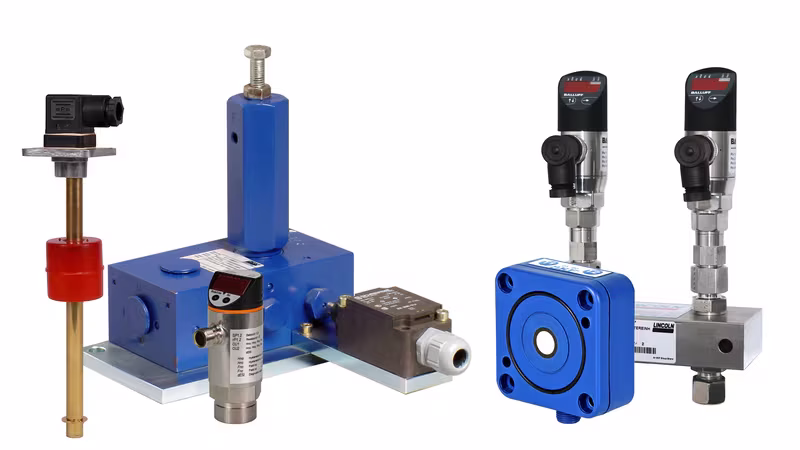

Monitoring devices

Различные устройства, генерирующие визуальные или электрические сигналы. Для всех типов систем смазывания. Переключатели. Датчики. Передатчики. Клапаны.
