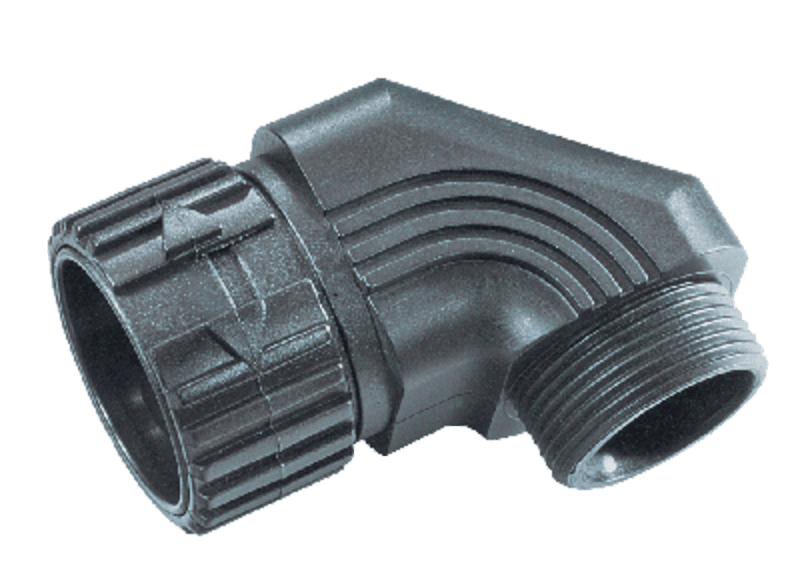

    Тип WSV 90° (угловое штекерное соединение)

    • Резьбовые соединения для шлангов WSV изготавливаются из специально модифицированного полиамида 6. Эти материалы не содержат галогенов, фосфора и кадмия.

      Недорогие резьбовые соединения для шлангов MSV имеют следующие преимущества:

      • Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже

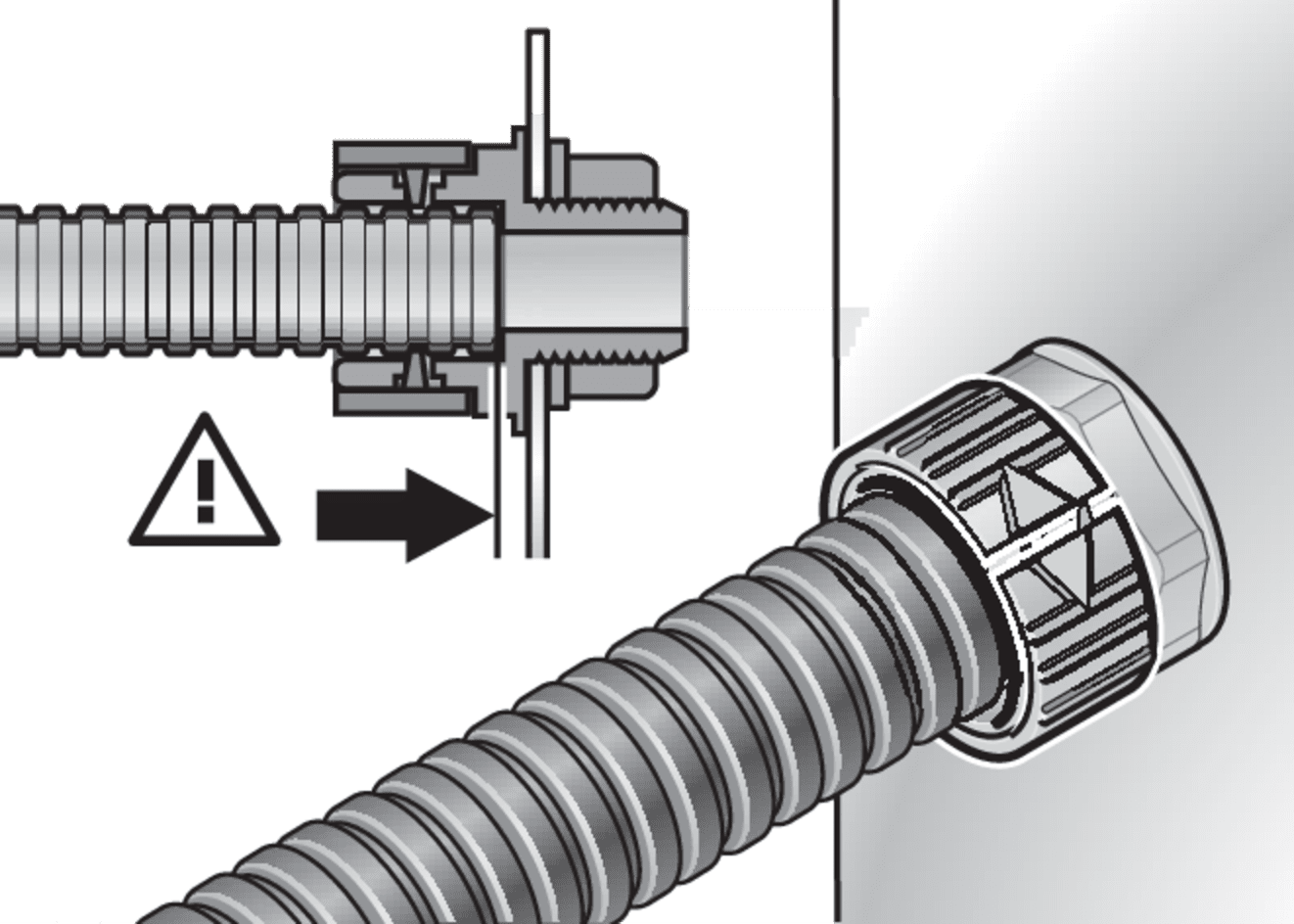

      • Снижение расходов благодаря простому монтажу — вставить шланг и готово
      • Простой механизм открытия
      • Герметичность при статическом и динамическом применении IP 54, при использовании дополнительного уплотнительного кольца — IP 65

      Спецификация:

      • EN 45545-2 3x HL3
      • ECE 324 R 118 Annex 6+8



    +7 701 419 2752

    Варианты

    Название GTIN Артикул
    WSV-M16x1,5/9: Черный 4045005155702 83605050
    WSV-M20x1,5/11: Черный 4045005114433 83605052
    WSV-M25x1,5/16: Черный 4045005268747 83605054
    WSV-M32x1,5/21: Черный 4045005019240 83605056
    WSV-M40x1,5/29: Черный 4045005228024 83605058
    WSV-M50x1,5/36: Черный 4045005021076 83605060
    WSV-M63x1,5/48: Черный 4045005305770 83605062
    WSV-M16x1,5/9: Серый 4045005115089 83605010
    WSV-M20x1,5/11: Серый 4045005313928 83605012
    WSV-M25x1,5/16: Серый 4045005269102 83605014
    WSV-M32x1,5/21: Серый 4045005023841 83605016
    WSV-M40x1,5/29: Серый 4045005194633 83605018
    WSV-M50x1,5/36: Серый 4045005197825 83605020
    WSV-M63x1,5/48: Серый 4045005195104 83605022
    WSV-Pg 09: Черный 4045005273666 83601450
    WSV-Pg 11: Черный 4045005192615 83601452
    WSV-Pg 13,5/16: Черный 4045005334398 83601454
    WSV-Pg 16: Черный 4045005065162 83601456
    WSV-Pg 21: Черный 4045005162182 83601458
    WSV-Pg 29: Черный 4045005326416 83601460
    WSV-Pg 36: Черный 4045005003652 83601462
    WSV-Pg 48: Черный 4045005035837 83601464
    WSV-Pg 09: Серый 4045005258014 83601410
    WSV-Pg 11: Серый 4045005099679 83601412
    WSV-Pg 13,5/16: Серый 4045005143921 83601414
    WSV-Pg 16: Серый 4045005327215 83601416
    WSV-Pg 21: Серый 4045005196620 83601418
    WSV-Pg 29: Серый 4045005239211 83601420
    WSV-Pg 36: Серый 4045005273109 83601422
    WSV-Pg 48: Серый 4045005102751 83601424
    WSV-NPT-1/2″/16: Черный 4045005008558 83602056
    WSV-NPT-3/4″/21: Черный 4045005605436 83602058
    WSV-NPT-1″/29: Черный None 83602060
    WSV-NPT-3/4″/21: Серый None 83602018



    Дополнительные детали

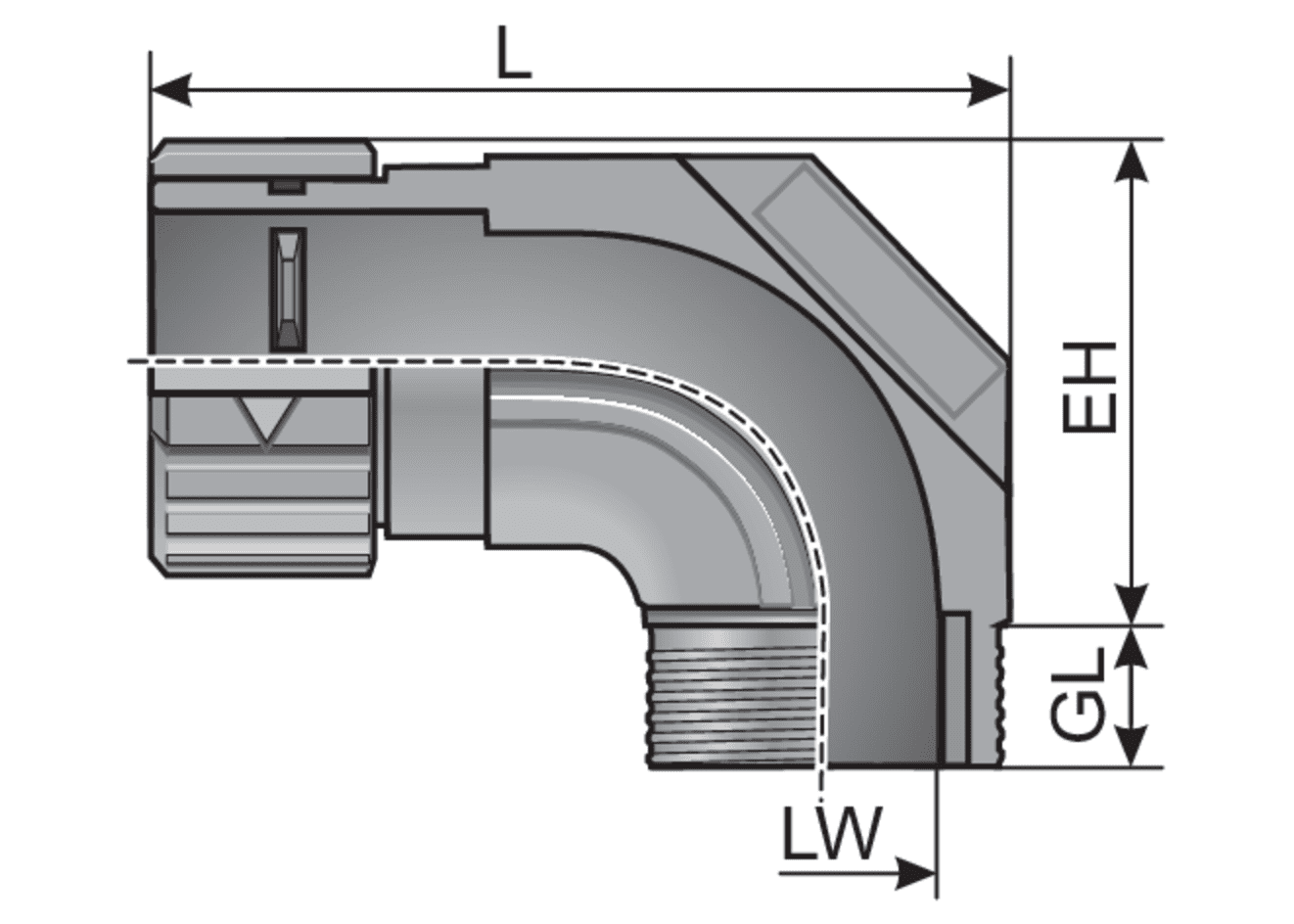

    Вид изделий Номер для заказа Цвет УФ Соединительная резьба подходит для Murrflex EH мм GL мм LW мм Кол. шт.

    WSV-M16x1,5/9

    83605050

    Черный

    1

    M16 x 1,5

    M12/P09

    26

    7.5

    10

    50

    WSV-M20x1,5/11

    83605052

    Черный

    1

    M20 x 1,5

    M16/P11

    29

    8

    12

    50

    WSV-M25x1,5/16

    83605054

    Черный

    1

    M25 x 1,5

    M20/P16(S)

    32

    10

    16

    50

    WSV-M32x1,5/21

    83605056

    Черный

    1

    M32 x 1,5

    M25/P21(S)

    39

    11

    22

    25

    WSV-M40x1,5/29

    83605058

    Черный

    1

    M40 x 1,5

    M32/P29(S)

    51

    12

    28

    25

    WSV-M50x1,5/36

    83605060

    Черный

    1

    M50 x 1,5

    M40/P36(S)

    70

    15

    35

    10

    WSV-M63x1,5/48

    83605062

    Черный

    1

    M63 x 1,5

    M50/P48(S)

    96

    15

    49

    10

    WSV-M16x1,5/9

    83605010

    Серый

    0

    M16 x 1,5

    M12/P09

    26

    7.5

    10

    50

    WSV-M20x1,5/11

    83605012

    Серый

    0

    M20 x 1,5

    M16/P11

    29

    8

    12

    50

    WSV-M25x1,5/16

    83605014

    Серый

    0

    M25 x 1,5

    M20/P16(S)

    32

    10

    16

    50

    WSV-M32x1,5/21

    83605016

    Серый

    0

    M32 x 1,5

    M25/P21(S)

    39

    11

    22

    25

    WSV-M40x1,5/29

    83605018

    Серый

    0

    M40 x 1,5

    M32/P29(S)

    51

    12

    28

    25

    WSV-M50x1,5/36

    83605020

    Серый

    0

    M50 x 1,5

    M40/P36(S)

    70

    15

    35

    10

    WSV-M63x1,5/48

    83605022

    Серый

    0

    M63 x 1,5

    M50/P48(S)

    96

    15

    49

    10

    WSV-Pg 09

    83601450

    Черный

    1

    PG 09

    M12/P09

    28.5

    8

    13

    50

    WSV-Pg 11

    83601452

    Черный

    1

    PG 11

    M16/P11

    28.5

    8

    13

    50

    WSV-Pg 13,5/16

    83601454

    Черный

    1

    PG 13,5

    M20/P16(S)

    32

    10

    16

    50

    WSV-Pg 16

    83601456

    Черный

    1

    PG 16

    M20/P16(S)

    32

    10

    16

    50

    WSV-Pg 21

    83601458

    Черный

    1

    PG 21

    M25/P21(S)

    38.5

    11.5

    22

    25

    WSV-Pg 29

    83601460

    Черный

    1

    PG 29

    M32/P29(S)

    50.5

    12

    28

    25

    WSV-Pg 36

    83601462

    Черный

    1

    PG 36

    M40/P36(S)

    70

    15.5

    35

    10

    WSV-Pg 48

    83601464

    Черный

    1

    PG 48

    M50/P48(S)

    96

    16

    49

    10

    WSV-Pg 09

    83601410

    Серый

    0

    PG 09

    M12/P09

    28.5

    8

    13

    50

    WSV-Pg 11

    83601412

    Серый

    0

    PG 11

    M16/P11

    28.5

    8

    13

    50

    WSV-Pg 13,5/16

    83601414

    Серый

    0

    PG 13,5

    M20/P16(S)

    32

    10

    16

    50

    WSV-Pg 16

    83601416

    Серый

    0

    PG 16

    M20/P16(S)

    32

    10

    16

    50

    WSV-Pg 21

    83601418

    Серый

    0

    PG 21

    M25/P21(S)

    38.5

    11.5

    22

    25

    WSV-Pg 29

    83601420

    Серый

    0

    PG 29

    M32/P29(S)

    50.5

    12

    28

    25

    WSV-Pg 36

    83601422

    Серый

    0

    PG 36

    M40/P36(S)

    70

    15.5

    35

    10

    WSV-Pg 48

    83601424

    Серый

    0

    PG 48

    M50/P48(S)

    96

    16

    49

    10

    WSV-NPT-1/2″/16

    83602056

    Черный

    1

    1/2″

    M20/P16(S)

    32

    10

    16

    50

    WSV-NPT-3/4″/21

    83602058

    Черный

    1

    3/4″

    M25/P21(S)

    39

    10

    22

    25

    WSV-NPT-1″/29

    83602060

    Черный

    1

    1″

    M32/P29(S)

    51

    12

    28

    25

    WSV-NPT-3/4″/21

    83602018

    Серый

    0

    3/4″

    M25/P21(S)

    39

    10

    22

    25
