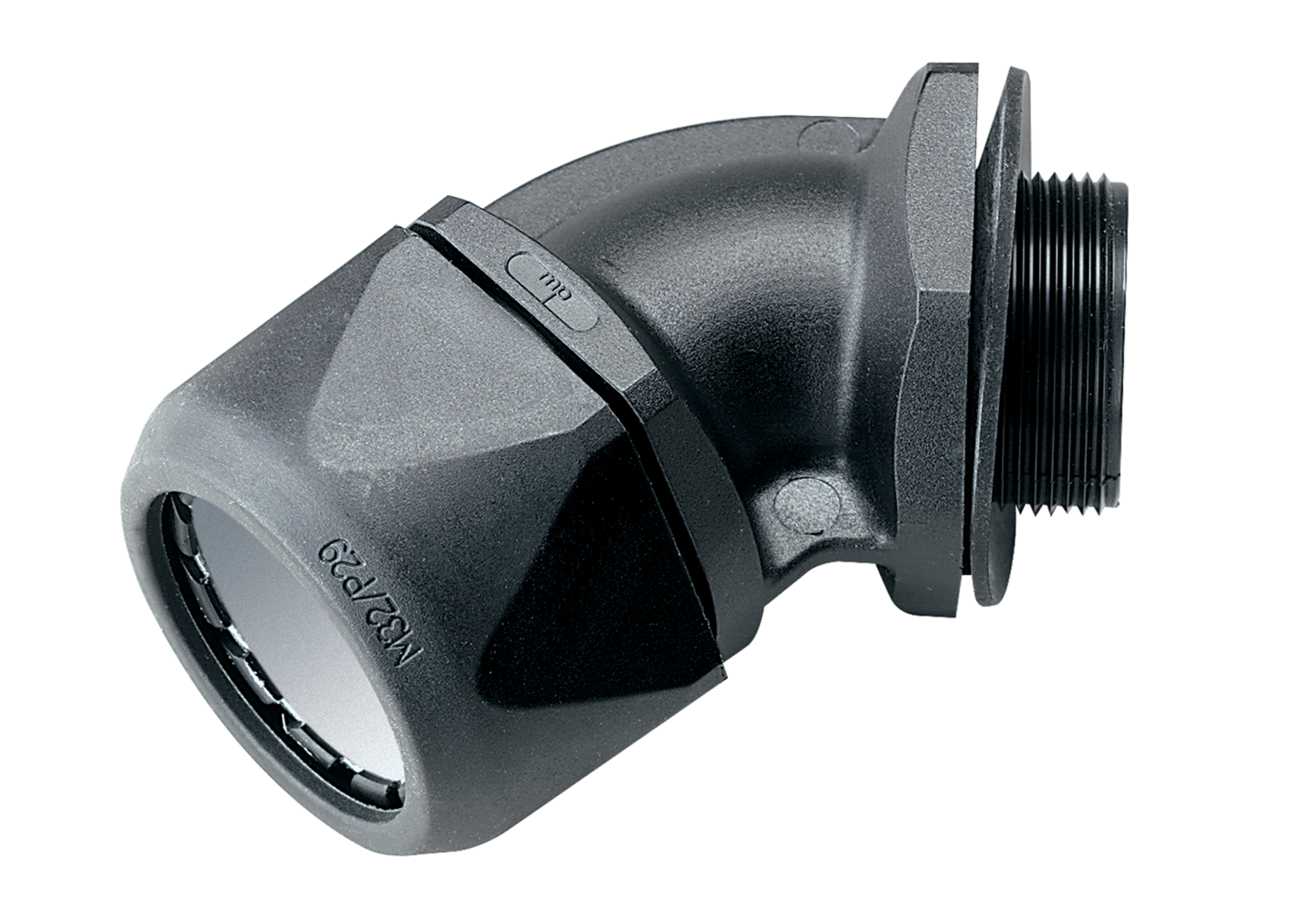

Тип VW 45° (пластмассовая резьба)
-
Резьбовые соединения шлангов VW 45° изготавливаются из специально модифицированного полиамида 6 и термопластичного эластомера. Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения шлангов VW 45° имеют следующие преимущества:
- Быстрый монтаж: вставить шланг, закрутить верхнюю часть — готово
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Стойкость к вибрации благодаря защелкивающейся накидной гайке
- Зажим по всей окружности шланга обеспечивает максимальную прочность на растяжение
- Высокий уровень герметичности IP 68/69K без навесных деталей согласно EN 60529
Спецификация:
- EN 45545-2 3x HL3
- NFPA 130: ASTM E 162, ASTM E 662
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| VW 45 M12-K: Черный | 4045005042699 | 83513052 |
| VW 45 M16-K: Черный | 4045005077363 | 83513054 |
| VW 45 M20-K: Черный | 4045005193827 | 83513056 |
| VW 45 M25-K: Черный | 4045005061461 | 83513058 |
| VW 45 M32-K: Черный | 4045005305701 | 83513060 |
| VW 45 M40-K: Черный | 4045005134141 | 83513062 |
| VW 45 M50-K: Черный | 4045005195654 | 83513064 |
| VW 45 M12-K: Серый | 4045005277657 | 83513012 |
| VW 45 M16-K: Серый | 4045005183323 | 83513014 |
| VW 45 M20-K: Серый | 4045005155917 | 83513016 |
| VW 45 M25-K: Серый | 4045005188373 | 83513018 |
| VW 45 M32-K: Серый | 4045005305633 | 83513020 |
| VW 45 M40-K: Серый | 4045005130969 | 83513022 |
| VW 45 M50-K: Серый | 4045005343581 | 83513024 |
| VW 45 P9-K: Черный | 4045005383549 | 83513452 |
| VW 45 P11-K: Черный | 4045005282460 | 83513454 |
| VW 45 P16-K: Черный | 4045005383532 | 83513456 |
| VW 45 P21-K: Черный | 4045005103482 | 83513458 |
| VW 45 P29-K: Черный | 4045005077882 | 83513460 |
| VW 45 P36-K: Черный | 4045005324450 | 83513462 |
| VW 45 P48-K: Черный | 4045005211880 | 83513464 |
| VW 45 P9-K: Серый | 4045005383594 | 83513412 |
| VW 45 P11-K: Серый | 4045005383587 | 83513414 |
| VW 45 P16-K: Серый | 4045005365279 | 83513416 |
| VW 45 P21-K: Серый | 4045005383570 | 83513418 |
| VW 45 P29-K: Серый | 4045005383563 | 83513420 |
| VW 45 P36-K: Серый | 4045005383556 | 83513422 |
| VW 45 P48-K: Серый | 4045005008367 | 83513424 |
| VW 45 NPT 3/8″-K: Черный | 4045005077264 | 83513850 |
| VW 45 NPT 1/2″-K: Черный | 4045005077141 | 83513852 |
| VW 45 NPT 3/4″-K: Черный | 4045005246622 | 83513854 |
| VW 45 NPT 1″-K: Черный | 4045005329189 | 83513856 |
| VW 45 NPT 1 1/4″-K: Черный | 4045005168221 | 83513858 |
| VW 45 NPT 2″-K: Черный | 4045005077158 | 83513860 |
| VW 45 NPT 3/8″-K: Серый | 4045005383426 | 83513810 |
| VW 45 NPT 1/2″-K: Серый | 4045005287175 | 83513812 |
| VW 45 NPT 3/4″-K: Серый | 4045005241931 | 83513814 |
| VW 45 NPT 1″-K: Серый | 4045005286918 | 83513816 |
| VW 45 NPT 1 1/4″-K: Серый | 4045005287069 | 83513818 |
| VW 45 NPT 2″-K: Серый | 4045005383419 | 83513820 |
Дополнительные детали

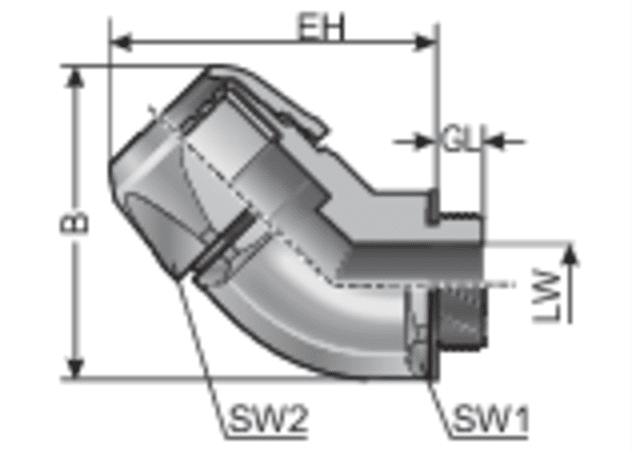

| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex | EH мм | GL мм | LW мм | B мм | SW 1 / 2 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VW 45 M12-K | 83513052 | Черный | 1 | M12 x 1,5 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 M16-K | 83513054 | Черный | 1 | M16 x 1,5 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 M20-K | 83513056 | Черный | 1 | M20 x 1,5 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 M25-K | 83513058 | Черный | 1 | M25 x 1,5 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 M32-K | 83513060 | Черный | 1 | M32 x 1,5 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 M40-K | 83513062 | Черный | 1 | M40 x 1,5 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 M50-K | 83513064 | Черный | 1 | M50 x 1,5 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 M12-K | 83513012 | Серый | 0 | M12 x 1,5 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 M16-K | 83513014 | Серый | 0 | M16 x 1,5 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 M20-K | 83513016 | Серый | 0 | M20 x 1,5 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 M25-K | 83513018 | Серый | 0 | M25 x 1,5 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 M32-K | 83513020 | Серый | 0 | M32 x 1,5 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 M40-K | 83513022 | Серый | 0 | M40 x 1,5 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 M50-K | 83513024 | Серый | 0 | M50 x 1,5 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 P9-K | 83513452 | Черный | 1 | PG 09 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 P11-K | 83513454 | Черный | 1 | PG 11 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 P16-K | 83513456 | Черный | 1 | PG 16 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 P21-K | 83513458 | Черный | 1 | PG 21 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 P29-K | 83513460 | Черный | 1 | PG 29 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 P36-K | 83513462 | Черный | 1 | PG 36 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 P48-K | 83513464 | Черный | 1 | PG 48 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 P9-K | 83513412 | Серый | 0 | PG 09 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 P11-K | 83513414 | Серый | 0 | PG 11 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 P16-K | 83513416 | Серый | 0 | PG 16 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 P21-K | 83513418 | Серый | 0 | PG 21 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 P29-K | 83513420 | Серый | 0 | PG 29 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 P36-K | 83513422 | Серый | 0 | PG 36 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 P48-K | 83513424 | Серый | 0 | PG 48 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 NPT 3/8″-K | 83513850 | Черный | 1 | 3/8″ | M16/P11 | 45 | 12 | 10.5 | 43 | 25/25 | 50 |
| VW 45 NPT 1/2″-K | 83513852 | Черный | 1 | 1/2″ | M20/P16 | 56 | 13 | 14.6 | 52 | 33/33 | 50 |
| VW 45 NPT 3/4″-K | 83513854 | Черный | 1 | 3/4″ | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 NPT 1″-K | 83513856 | Черный | 1 | 1″ | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 NPT 1 1/4″-K | 83513858 | Черный | 1 | 1 1/4″ | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 NPT 2″-K | 83513860 | Черный | 1 | 2″ | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 NPT 3/8″-K | 83513810 | Серый | 0 | 3/8″ | M16/P11 | 45 | 12 | 10.5 | 43 | 25/25 | 50 |
| VW 45 NPT 1/2″-K | 83513812 | Серый | 0 | 1/2″ | M20/P16 | 56 | 13 | 14.6 | 52 | 33/33 | 50 |
| VW 45 NPT 3/4″-K | 83513814 | Серый | 0 | 3/4″ | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 NPT 1″-K | 83513816 | Серый | 0 | 1″ | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 NPT 1 1/4″-K | 83513818 | Серый | 0 | 1 1/4″ | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 NPT 2″-K | 83513820 | Серый | 0 | 2″ | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
