| Принцип работы | одноходовой поршневой насос с ручным приводом | |
| Смазочный материал | пластичная смазка до NLGI 2 включительно | |
| Рабочая температура | от −25 до +70 °C | от −13 до +158 °F |
| Количество выходов для смазочного материала | 1-8 | |
| Объём дозирования на ход подачи | 1,6 см³ | 0,10 дюйма³ |
| Ёмкость резервуара | ||
| HP4 / HPG4 | 0,4 л | 0,1 галлона |
| HP15 / HPG15 | 1,5 л | 0,4 галлона |
| Соединение магистрального трубопровода | для трубопровода ø 6 мм, M 10 × 1 | |
| Рабочее давление | ||
| HP | 250 бар | 3625 фунтов/дюйм² |
| HPG | 200 бар | 2900 фунтов/дюйм² |
| Размеры | ||
| HP | 73 × 140 × 350 мм | 2,87 × 5,15 × 13,78 дюйма |
| HPG | 107 × 180 × 455 мм | 4,21 × 7,09 × 19,91 дюйма |
| Положение монтажа | вертикальное | |

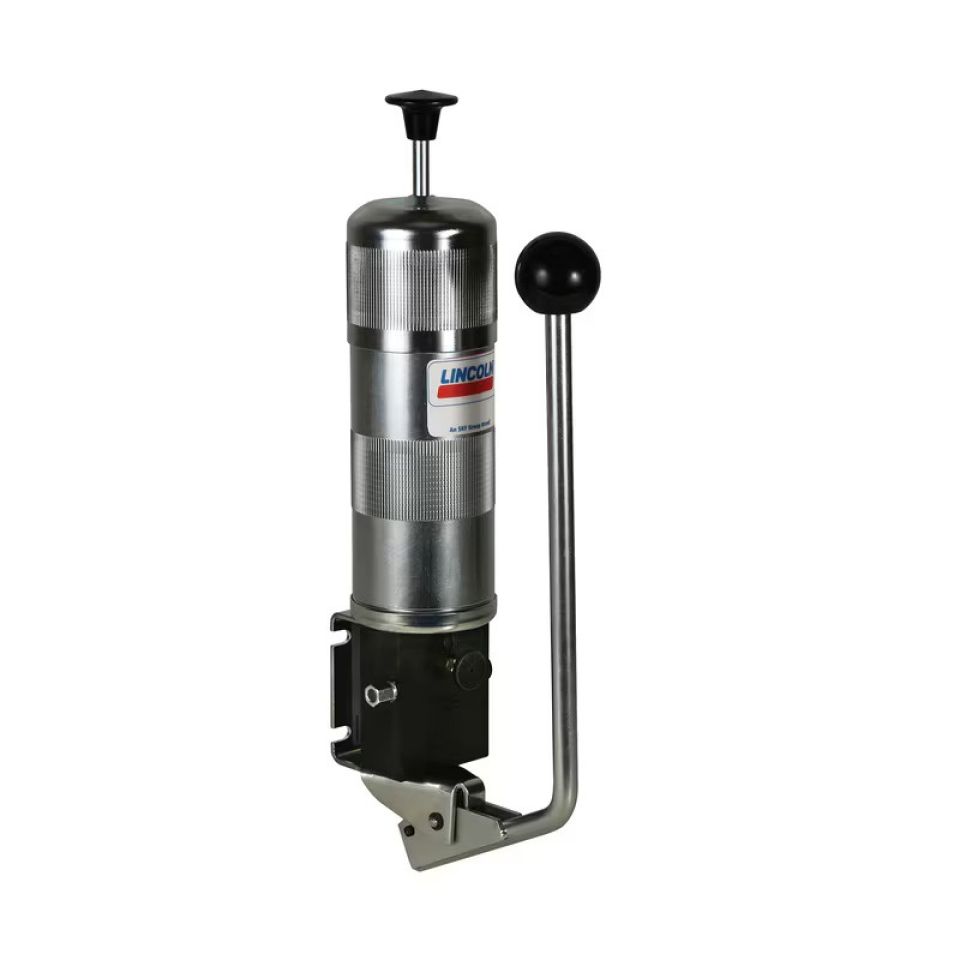

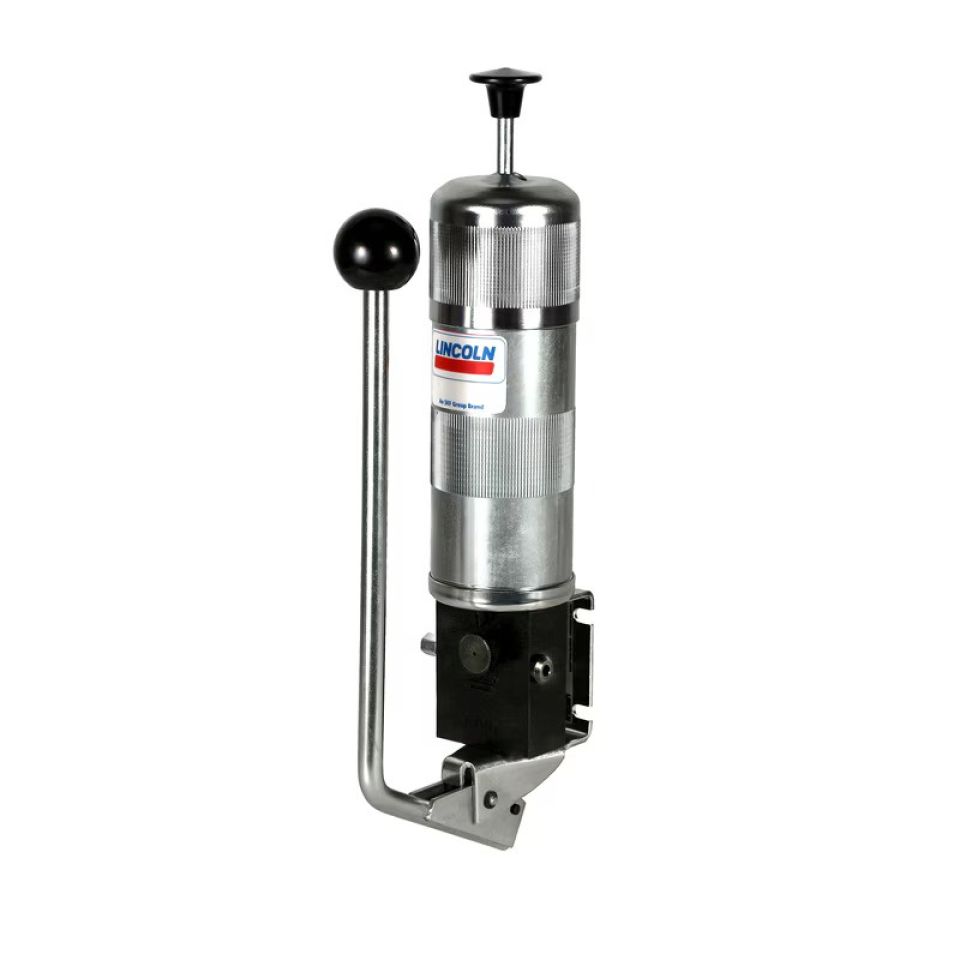

Смазочные насосы HP и HPG с ручным приводом
-
Для последовательных систем смазывания
Одноходовой рычажный насос HP с ручным приводом предназначен для использования в последовательных системах смазывания для подачи смазки через один выход. Они оснащены подпружиненной прижимной пластиной и индикаторным стержнем для контроля уровня. Насосы могут использоваться с основным последовательным дозирующим устройством, а также со второстепенным дозирующим устройством.
Как и насосы HP, насосы HPG включают в себя специальное встроенное последовательное дозирующее устройство с восемью выходами. Таким образом, HPG подходит для малогабаритных последовательных систем с пневматическим приводом.
Технические характеристики и преимущества
- Не требуется электропитание
- Простота эксплуатации
- HPG со встроенным последовательным дозирующим устройством обслуживает до 8 точек смазывания
- Насосы HPG 15 можно заполнять через заправочные ниппели
- Контроль уровня с помощью индикаторного стержня
Области применения
- Области применения без электропитания
- Использование в помещениях
- Эксцентриковые прессы
- Центрифуги для шлама
| Номер детали | Обозначение | Выход | Рабочее давление | |
| 604/-25102-1 | HP 4 | 1 | 250 бар | 3625 фунтов/дюйм² |
| 604/-25103-1 | HP 15 | 8 | 250 бар | 3625 фунтов/дюйм² |
| 604/-25108-2 | HPG 4 | 8 | 200 бар | 2900 фунтов/дюйм² |
| 604/-25109-2 | HPG 15 | 8 | 200 бар | 2900 фунтов/дюйм² |
| 604/-25128-2 | HPG 15-K | 8 | 200 бар | 2900 фунтов/дюйм² |
Насос HP поставляется с выходными фитингами для трубопровода ∅ 6 мм. Для насоса HPG необходимо использовать специальные выходные фитинги. Заглушки позволяют изменять количество используемых выходов. Таким образом, подача смазочного материала кратна 0,2 см3; 0,012 дюйма3.
| Номер детали | Обозначение | Трубопровод, ∅ [мм] | |
| 504-30344-4 | специальный выходной фитинг | 6 | |
| 504-30345-2 | специальный выходной фитинг | 4 | |
 |
303-17499-3 | заглушка | — |
