    Система подачи масла CLK

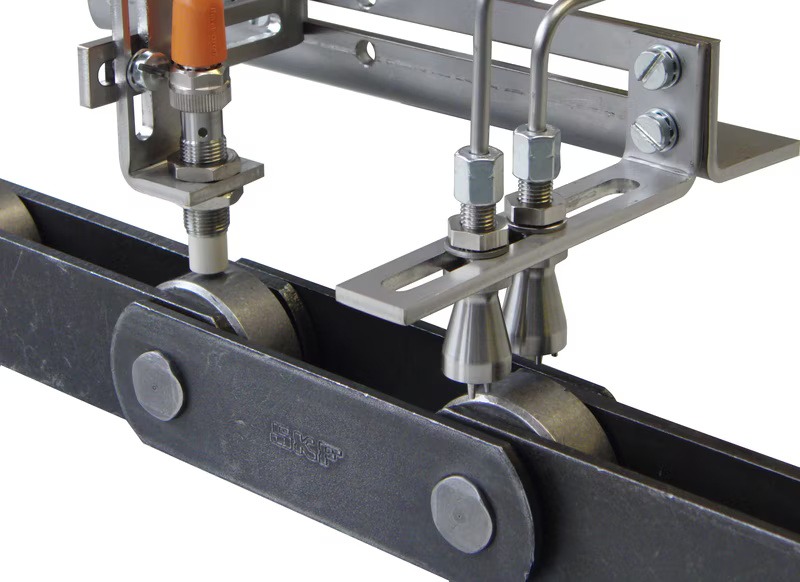

    • Для смазывания конвейерных роликовых цепей

      Безвоздушная система подачи масла CLK является простым, надёжным и легко монтируемым решением для смазывания роликовых цепей промышленных конвейеров.

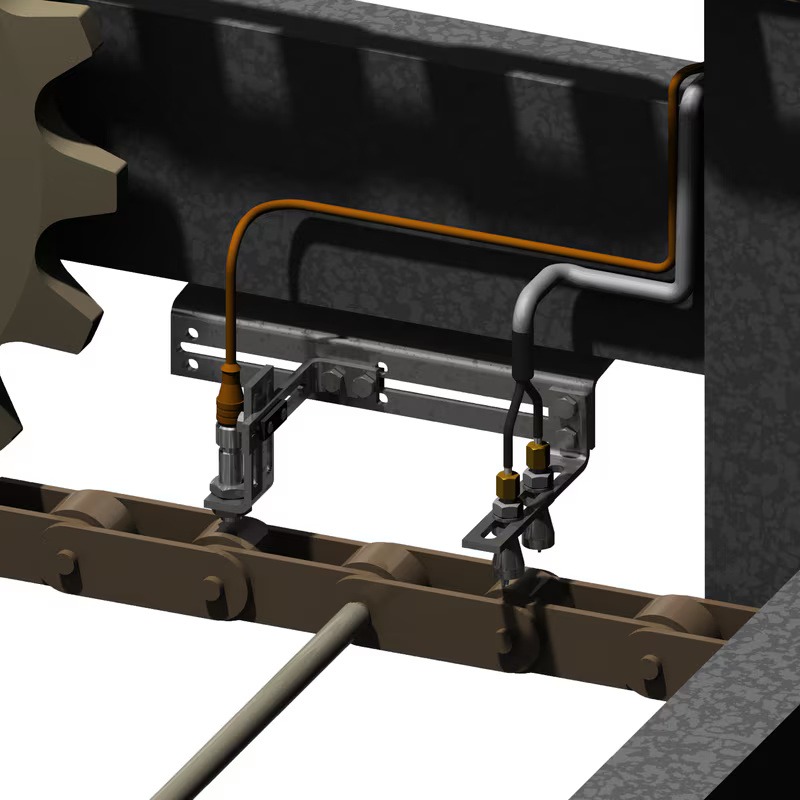

      Система состоит из центрального агрегата с резервуаром, автоматической системы и объёмного насоса для подачи точного количества смазочного материала через распыляющие форсунки в каждую точку трения подвижных звеньев цепи. Ни один из компонентов системы не находится в механическом контакте с цепью, что исключает риск износа и потенциальное накопление грязи. Все компоненты устойчивы к коррозии. Форсунки и трубопроводы подходят для работы с высокими температурами (200 °C/400 °F).

      Технические характеристики и преимущества

      • Снижение затрат на техобслуживание по сравнению с ручным смазыванием (снижение расхода смазочных материалов и трудозатрат)
      • Исключается ручное смазывание и связанные с ним риски для персонала
      • Повышение производительности благодаря сокращению внеплановых простоев
      • Увеличение срока службы за счёт снижения износа цепи
      • Уменьшение энергопотребления благодаря снижению трения
      • Повышение безопасности персонала
      • Повышение чистоты за счёт уменьшения избыточного количества смазочных материалов

      Области применения

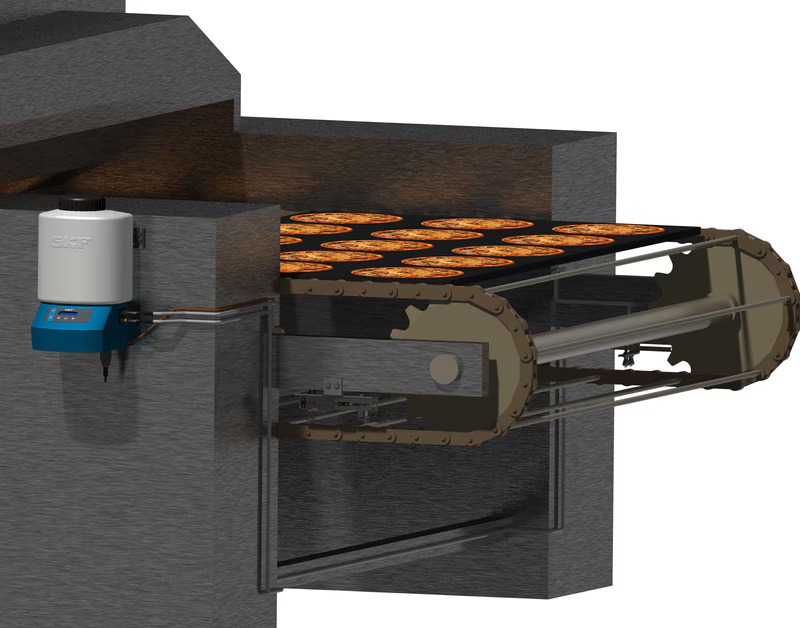

      • Цепи промышленных хлебопекарных печей или аналогичного оборудования
      • Конвейеры для сортировки, очистки, приготовления и пастеризации фруктов и овощей
      • Цепи печей/сушилок во всех отраслях промышленности (пищевая промышленность, производство строительных материалов, деревообработка и т. д.).
      • Транспортировочные конвейеры
      • Цепи напольных конвейеров в автомобильной промышленности
      Брошюры и руководства
      Брошюра по продукции (725.0 KB)
      Руководство по установке и эксплуатации (2.1 MB)
      Руководство по установке и эксплуатации (только с иллюстрациями) (2.7 MB)
    +7 701 419 2752

    Комплект SKF CLK для смазывания конвейерных роликовых цепей

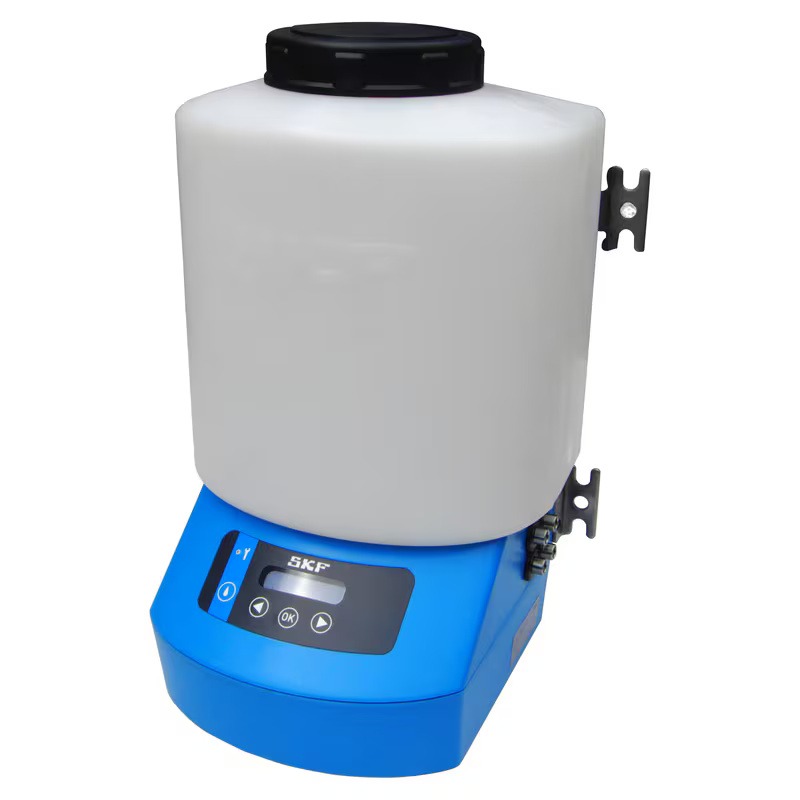

    Технические данные центрального агрегата
    Расход 30 или 60 мм3/ход подачи и выход
    Смазочный материал минеральное или синтетическое масло без твёрдых присадок
    < 100 мм²/с (сСт) при температуре распыления
    Количество выходов для смазочного материала 2
    Давление нагнетания < 100 бар 1450 фунтов/дюйм²
    Рабочая частота < 3 хода подачи/с
    Срок службы в циклах нагружения макс. 20 × 106 циклов
    Рабочая температура от 0 до 60 °C от 32 до 140 °F
    Рабочее напряжение 110 / 220 В перем. тока, 50/60 Гц
    Класс защиты IP65
    Ёмкость резервуара 7,5 л 2 галлона
    Мониторинг уровня Датчик мин. уровня смазочного материала
    Материал резервуара PEhd
    Материал корпуса ABS
    Уровень шума ≤ 70 дБ (A)
    Вес (с полным резервуаром) 12 кг 26,5 фунта
    Размеры 400 × 238 × 288 мм 15,7 × 9,4 × 11,4 дюйма
    Положение монтажа вертикальное
    Центральный агрегат отвечает требованиям следующих основных стандартов
    Соответствие нормам безопасности IEC 61010-01: 03/2001
    Соответствие нормам безопасности IEC 61010-01: 2010
    Электромагнитная совместимость (ЭМС). Часть 6-4: Общие стандарты. Норма выбросов для промышленной среды EN 61000-6-4: 2007/A1: 2011
    Степени защиты, обеспечиваемые корпусом NF EN 60529 (2000)
    Технические характеристики набора форсунок
    Принцип работы распыляющие форсунки с одной или двумя головками
    Распыление вертикальное, сверху вниз
    Объём 30 мм3/ход 0,0018 дюйма3/ход
    Расстояние распыления 5–50 мм 0,2–50 дюйма
    Смазочный материал минеральное или синтетическое масло с максимальной вязкостью < 100 мм²/с (сСт) при температуре распыления
    Рабочая температура от −25 до +220 °C от −13 до +428 °F
    Температура в режиме ожидания от −40 до +220 °C от −40 до +428 °F
    Вход для смазочного материала для металлического трубопровода Ø 4 мм, макс. длина 5 м
    Вес прибл. 50 г прибл. 0,11 фунта
    Материал нержавеющая сталь 304, уплотнение FPM для обратного клапана
    Количество форсунок 2
    Принадлежности держатель и фитинги
    Технические характеристики комплекта бесконтактных переключателей
    Тип бесконтактного переключателя 3-проводной, постоянного тока, PNP
    Функция выхода нормально разомкнутый
    Рабочее напряжение от 10 до 36 В пост. тока
    Расстояние срабатывания 5 мм 0,2 дюйма
    Класс защиты IP68
    Рабочая температура от −40 до +85 °C от −40 до +185 °F
    Длина кабеля 5 м 16,4 фунта
    Принадлежности держатель и фитинги
    Технические характеристики комплекта длинных трубопроводов
    Диаметр 4 мм — тонкая стенка 0,16 дюйма
    Длина 5 м 16,4 фунта
    Материал нержавеющая сталь 316L, отожжённая, под удерживающей трубкой из PTFE
    Количество труб 2
    Технические характеристики комплекта коротких трубопроводов
    Диаметр 4 мм — тонкая стенка 0,16 дюйма
    Длина 2,5 м 8,2 фунта
    Материал нержавеющая сталь 316L, отожжённая, под удерживающей трубкой из PTFE
    Количество труб 2
    Информация для заказа
    Номер детали Центральный агрегат Форсунка 1) Бесконтактный переключатель 1) Расстояние срабатывания Трубопровод 1)
    Расход Выходы Одиночная Двойная Ø Температура Короткий Длинный
    мм3/ход подачи мм °C мм
    CLK-460R-100+XXX 2) 60 4 — 4 12 от −40 до +85 7 1 1
    CLK-260R-100+XXX  2) 60 2 — 2 12 от −40 до +85 7 1 —
    CLK-460R-110+XXX  2) 60 4 — 4 18 от −20 до +180 8 1 1
    CLK-430R-101+XXX  2) 30 4 4 — 12 от −40 до +85 7 1 1
    CLK-430R-121+XXX  2) 30 4 4 — 8 от −40 до +85 4 1 1
    1. 1)
      Более подробная информация о различных комплектах представлена в технических характеристиках.
    2. 2)
      Номер заказа должен быть дополнен обозначением напряжения центрального агрегата:
      428 = 230 В перем. тока, 50/60 Гц
      429 = 115 В перем. тока, 50/60 Гц
