| Принцип работы | шланги высокого давления | |
| Рабочая температура | ND6, ND8: от −40 до +70 °C; от −40 до +158 °F ND10: от −40 до +100 °C; от −40 до +212 °F |
|
| Номинальный диаметр | 6, 8, 10 мм | |
| Длина | 50–50 000 мм; 1,9–1968 дюйма | |
| Смазочные материалы | масло, жидкая смазка и пластичная смазка до класса NLGI 3 | |
| Дополнительная маркировка | этикетки, принт или клипсы | |
| Материалы | полиамид (мягкий), полиэфир (высокопрочный), полиуретан, синтетический каучук | |
| Дополнительная маркировка | этикетки, принт или клипсы | |
Шланг высокого давления H
-
Нестандартные шланги с длиной под заказ и фитинги
для систем смазывания и общего использования

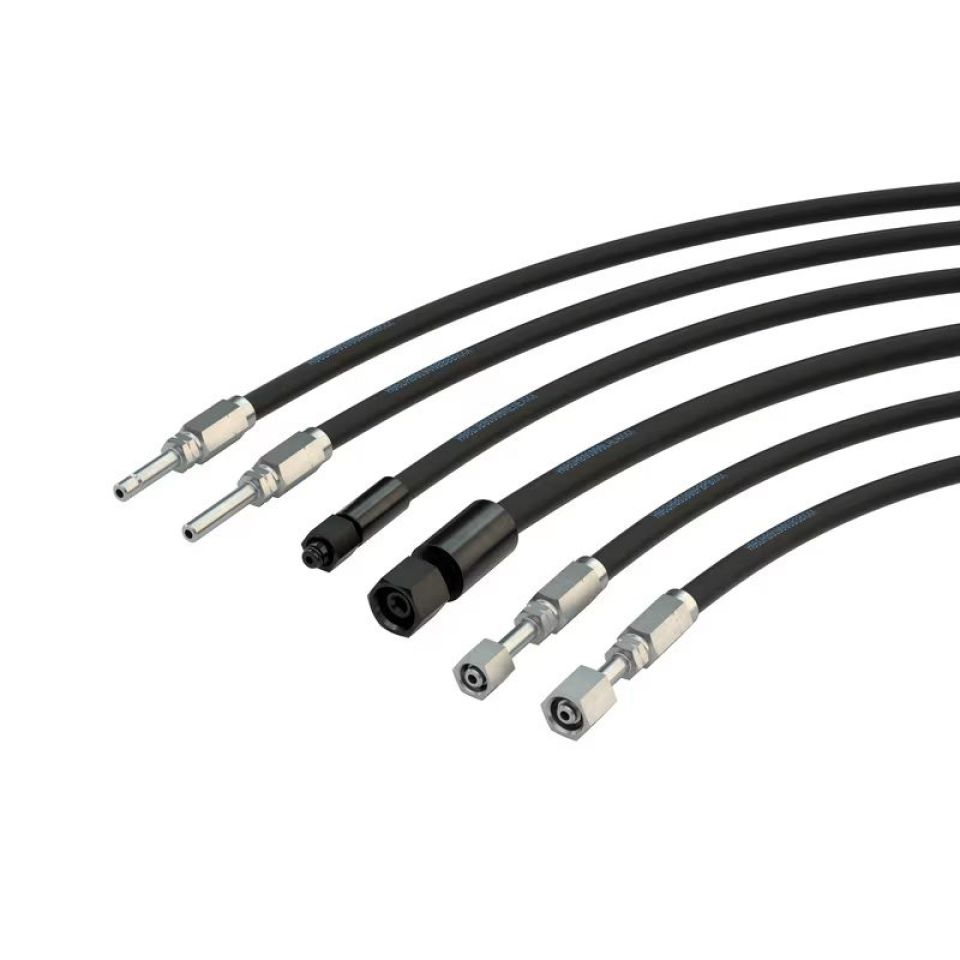

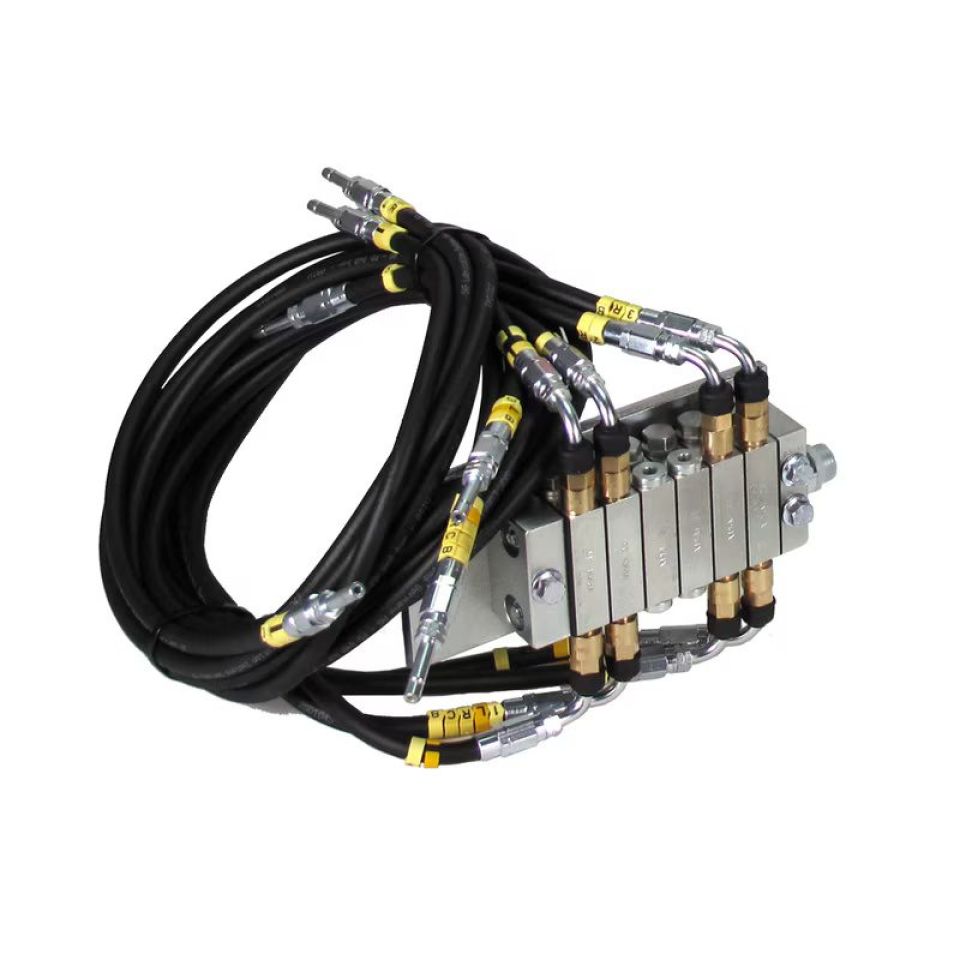

Нестандартные шланги высокого давления — это конфигурируемые шланги с длиной под заказ и фитинги для быстрого и простого монтажа. Они могут поставляться предварительно заполненными стандартными пластичными смазками и с номинальными диаметрами 6, 8 и 10 мм. В случае тяжёлых условий эксплуатации системы смазывания следует рассмотреть использование устройств защиты шлангов. Чтобы упростить установку более сложных систем со множеством линий смазывания, SKF предлагает индивидуальную маркировку, например, с использованием этикеток, принта или клипс. Конфигурирование осуществляется через онлайн-конфигуратор на сайте SKF или через приложение библиотеки деталей SKF
Технические характеристики и преимущества
- Шланги индивидуальной длины и специальные фитинги для быстрой и простой установки
- Простое онлайн-конфигурирование с автоматически создаваемыми номерами для заказа и скачиванием данных CAD
- Предварительное заполнение пластичной смазкой SKF или специальной смазкой

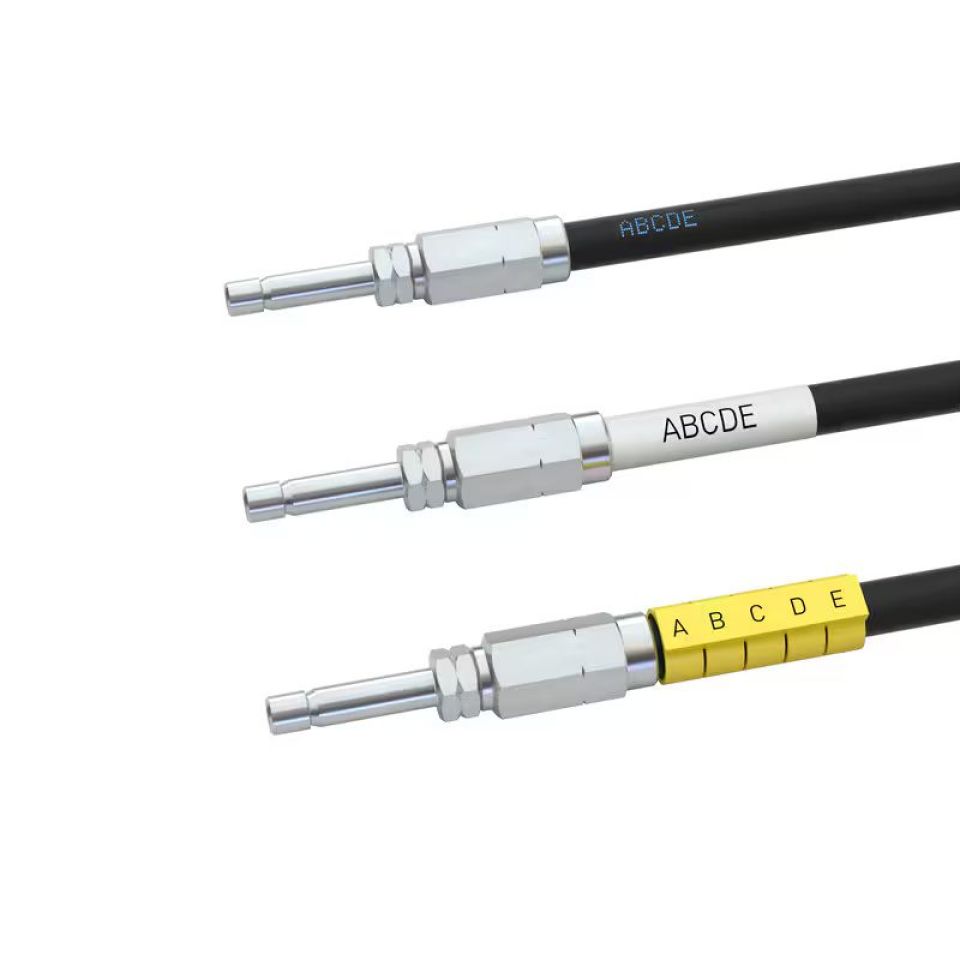

- Специальная маркировка на концах шлангов
- Оттиски для облегчения идентификации
- Опциональная защита шлангов
Области применения
- Строительная техника
- Сельскохозяйственная техника
- Возобновляемые источники энергии
- Железнодорожный транспорт
- Судовое оборудование
| Номинальный диаметр | Наружный диаметр | Радиус изгиба | Давление разрыва | |
| мм | мм | мм | бар | фунты/кв. дюйм |
| 4 | 8,75 | 35 | 800 бар | 11 600 фунтов/кв. дюйм |
| 6 | 11,3 | 50 | 840 бар | 12 183 фунтов/кв. дюйм |
| 8 | 16,9 | 55 | 520 бар | 7540 фунтов/дюйм² |
| Температура | Рабочее давление |
| 23 °C | 100 % |
| 30 °C | 83 % |
| 40 °C | 72 % |
| 50 °C | 64 % |
| 60 °C | 57 % |
| 70 °C | 52 % |
| 80 °C | 47 % |
Сконфигурировать изделие, скачать файл CAD
Принадлежности
| Номер детали на погонный метр | Описание | ∅ |
| 982-760-102 | Спиральный шланг, полипропилен | 6–9 мм |
| 982-760-172 | Спиральный шланг, полипропилен | 10–16 мм |
| 113-35075-2 | Защитная спираль, мягкий полипропилен, чёрный цвет | 5–20 мм |
| 113-35075-3 | Защитная спираль, мягкий полипропилен, чёрный цвет | 9–30 мм |
| 982-760-122 | Катушка с защитой от перекручивания, нержавеющая сталь | 6,1 мм |
| 982-760-132 | Катушка с защитой от перекручивания, нержавеющая сталь | 10,6 мм |
| 982-760-120 | Гофрированный шланг, полиамид 6, чёрный цвет | 8,4 мм |
| 982-760-130 | Гофрированный шланг, полиамид 6, чёрный цвет | 10 мм |
