| Принцип работы | 3/2-ходовой пневматический электромагнитный клапан с сервопоршнем | |
| Начальное состояние | выход А открыт | |
| Рабочая температура | от −10 до +55 °C | от +14 до 131 °F |
| Рабочее давление | 0,5–16 бар | 7,3–232 фунта/дюйм² |
| Напряжение питания | ||
| 253-14076-6 | 110 В перем. тока, 50 Гц | |
| 253-14076-7 | 230 В перем. тока, 50–60 Гц | |
| Потребляемая мощность | 8 Вт | |
| Класс защиты | IP 65 | |
| Соединение для воздуха | G 1/2 | |
| Обратное соединение для воздуха | G 3/4 | |
| Номинальная ширина | Гнездо 12 мм | Гнездо 0,47 дюйма |
| Материалы | латунь, бутадиенакрилонитрильный каучук | |
| Выходное соединение | гнездо для кабеля, ø 7 мм | ø 0,28 дюйма |
| Размеры | 179,5 × 76 × 33 мм | 7,06 × 3 × 1,3 дюйма |
| Положение монтажа | любое, в частности, с импульсом вверх | |

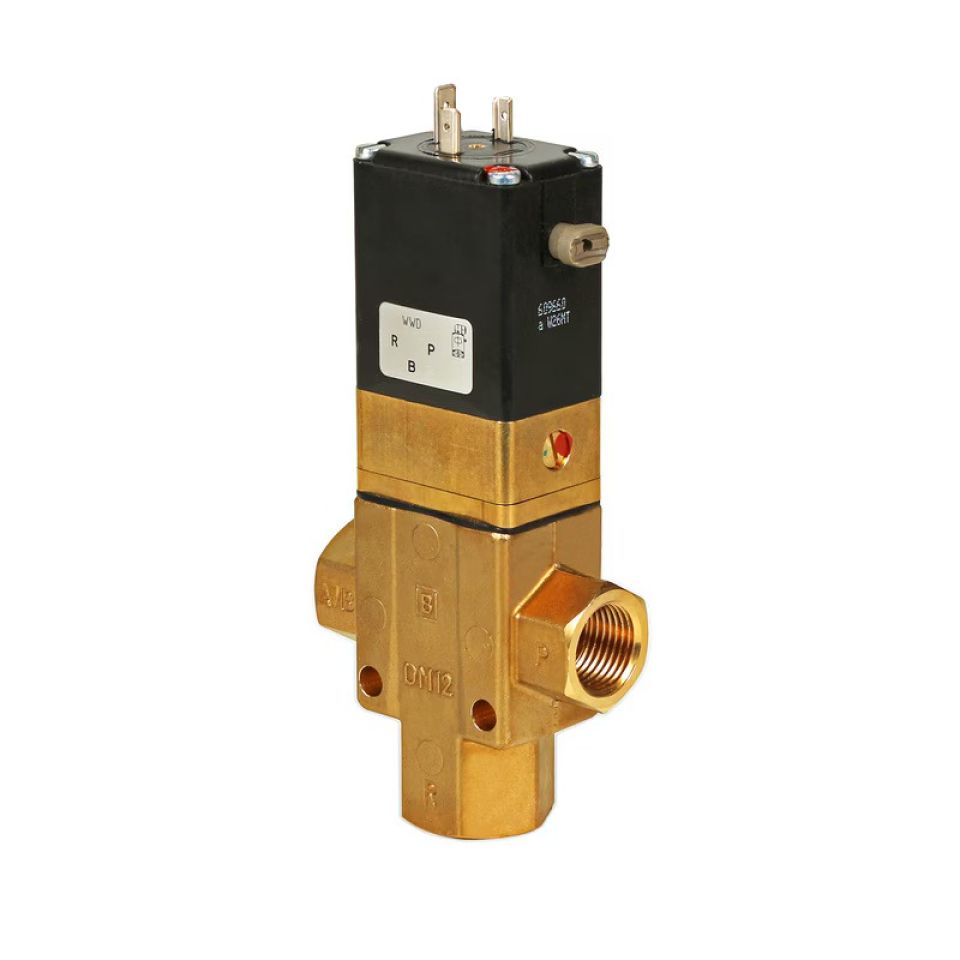

Пневматический клапан 253-14076-X
-
Для одномагистральных систем смазывания
Подача и приведение в действие насосов в одномагистральных системах могут выполняться с помощью сжатого воздуха посредством 3/2-ходовых поршневых клапанов с сервоуправлением (магнитный клапан). Для работы клапана требуется минимальный перепад давления 0,5 бар. Клапан оснащён регулятором для запуска и проверки функционирования. Когда клапан обесточен, он открыт на выход. Он оснащён сервопоршнем с плавным ходом. 3/2-ходовой управляющий клапан обеспечивает безопасную и надёжную работу.
Технические характеристики и преимущества
- Простота установки, дополнительные детали не требуются
- Удобное ручное управление функциями
- Управляющий клапан для разделения сред для повышения эксплуатационной безопасности
- Отшлифованная конструкция поршня для низкого давления переключения
- Энергосберегающий датчик импульсов
Области применения
- Конвейеры, транспортные системы
- Смазывание цепей
- Системы распыления
