| Принцип работы | цифровой переключатель давления | |
| Смазочный материал | масло и жидкая смазка NLGI 000, 00, 0 | |
| Рабочая температура | ||
| мембрана FKM | от −10 до +100 °C | от −13 до +212 °F |
| мембрана NBR | от −25 до +100 °C | от 14 до 212 °F |
| Рабочее давление | макс. 150 бар | макс. 2175 фунтов/дюйм² |
| Избыточное давление | макс. 300 бар | макс. 4530 фунтов/дюйм² |
| Давление переключения | 0,5–45 бар | 7,25–653 фунтов/дюйм² |
| Тип переключателя | переключатель давления с механической мембраной | |
| Тип контакта | нормально разомкнутый, нормально замкнутый (переключающий только с прямоугольным штекерным разъёмом) | |
| DSD3-A…A12 / DSD3-A…A14 | 100 ВА | |
| DSD3-A…A13 | 24 ВА | |
| Переключающее напряжение/ток | ||
| DSD3-A…A12 | 48 В пост./перем. тока, 2,5 A (мин. 20 мА) | |
| DSD3-A…A13 | 48 В пост./перем. тока, 0,5 A (мин. 20 мА) | |
| DSD3-A…A14 | 30 В пост. тока, 2,5 А/250 В перем. тока, 5 A (мин. 20 мА) | |
| Электрическое соединение | ||
| DSD3-A…A12 | комбинированный штекерный разъём — контактный столбик 6,3 × 0,8 мм или винт M3 | |
| DSD3-A…A13 | разъём M12×1 | |
| DSD3-A…A14 | разъём DIN EN 175301-803-A | |
| Отверстие для отбора давления | коническая резьба M10×1 | |
| Материалы | ||
| Корпус | оцинкованная сталь, без Сr6 | |
| Контакты | посеребрённые | |
| Мембрана | фторкаучук (FKM) или бутадиенакрилонитрильный каучук (NBR) | |
| Класс защиты (корпуса) | IP 65 | |
| Размеры ø × В | ||

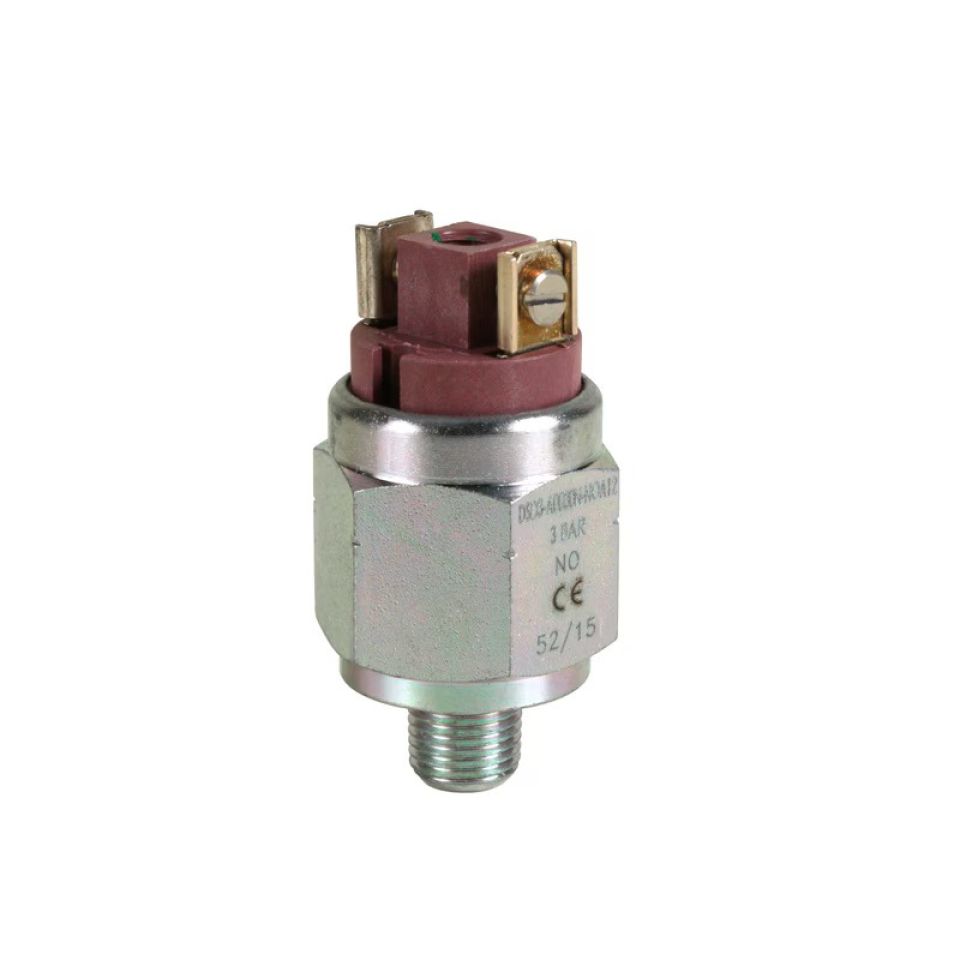

| DSD3-A…A12 | 26,75 × 50 мм | 1,05 × 1,97 дюйма |

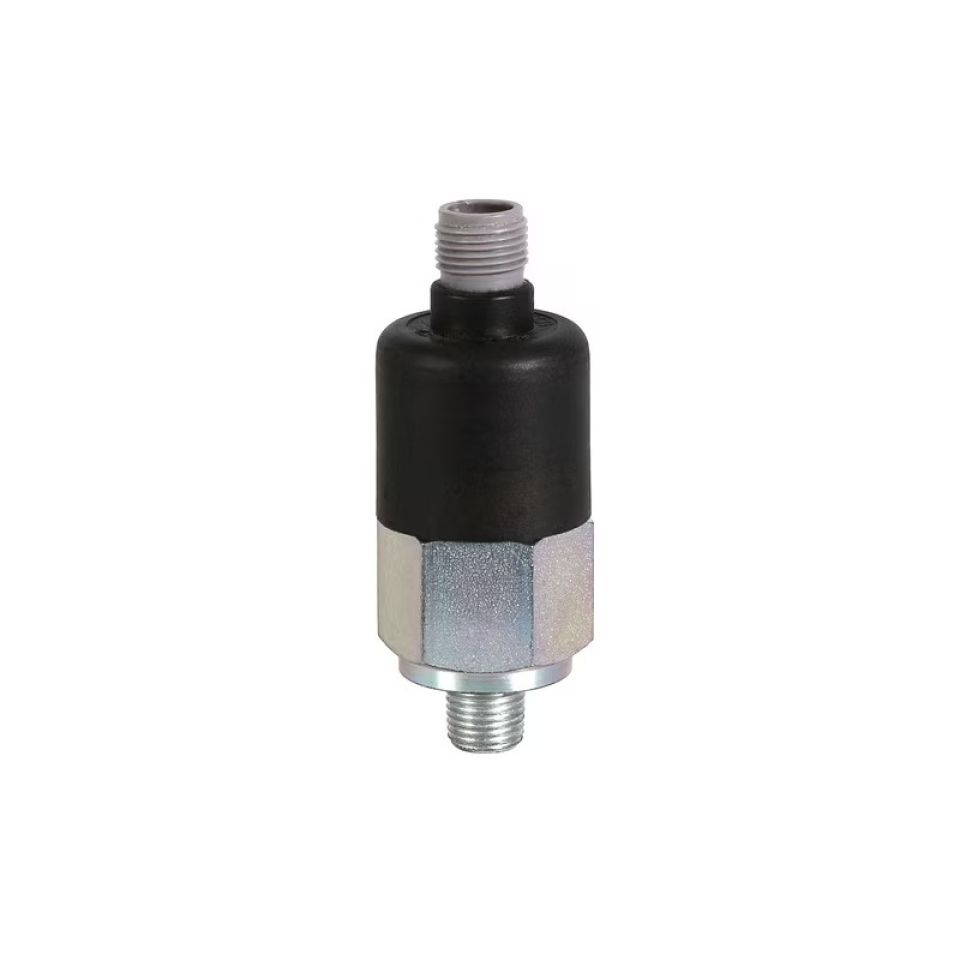

| DSD3-A…A13 | 26,75 × 71 мм | 1,05 × 2,79 дюйма |

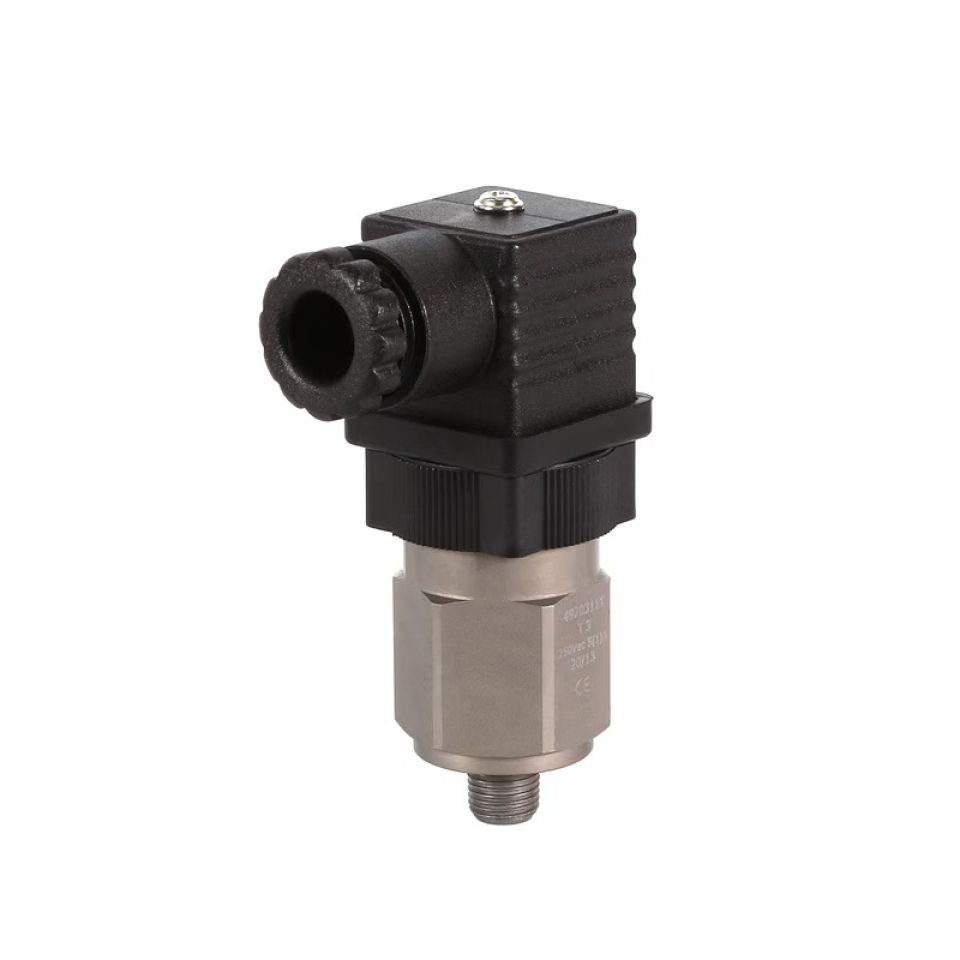

| DSD3-A…A14 | 26,75 × 85 мм | 1,05 × 3,34 дюйма |
| Положение монтажа | любое | |
Переключатели давления DSD
-
Для применения в системах смазывания с использованием масла и жидкой смазки с давлением до 45 бар (652 фунта/дюйм²)
Датчики DSD — это одиночные переключатели давления с механической мембраной. Они применяются для контроля давления и различаются по заданному давлению срабатывания, схеме электрического подключения и размерам. Под давлением плунжер переносит контактную шайбу и перемещает её к противоположному контакту, замыкая электрическую цепь. Если давление уменьшается на величину гистерезиса, переключатель вновь размыкается. НЗ контакты замыкаются в противоположную сторону. В одномагистральных системах датчики DSD интегрируются перед последним дозирующим устройством на конце линии смазывания.
Особенности и преимущества
- Очень компактная конструкция
- Подходят для номинального давления от 0 до 45 бар (от 0 до 653 фунтов/дюйм²) c фиксированным шагом
- Электрическое соединение осуществляется через резьбовые контакты, столбиковые выводы, круглые разъёмы или прямоугольные штекерные разъёмы
- Контроль давления в зависимости от механической конструкции системы и предустановленного усилия нажимной пружины
- Механический переключатель может использоваться как нормально замкнутый контакт (НЗ) и нормально разомкнутый контакт (НР)
Области применения
- Станки
- Печатные машины
- Горнодобывающая и горнообогатительная промышленность
- Пищевая промышленность
- Ветряные турбины
- Обслуживающие транспортные средства
