| Принцип работы | поршневой насос с кулачковым приводом, модульной конструкции, с вращательным или электрическим приводом | ||
| Рабочая температура | от 0 до +40 °C | от +32 до +104 °F | |
| Рабочее давление | макс. 600 бар | 8700 фунтов/дюйм² | |
| Выходы | от 1 до 28 | ||
| Смазочный материал | минеральное или синтетическое масло, вязкость 25–3000 мм²/с | ||
| Объём дозирования на ход подачи | 0,017–0,2 см³ | 0,001–0,012 дюйма³ | |
| Резервуар | на модуль 2 л | 0,5 галлона | |
| Внутреннее передаточное число | 1:1, 35,1:1, 62,8:1, 83,2:1, 100,9:1, 125,7:1 | ||
| Частота вращения главного вала привода n2 | 10–25 мин−1 | ||
| Объём дозирования на выход | 0,17–5,0 см³/мин | 0,01–0,29 дюйма³/мин | |
| Выходное соединение | G 1/4, трубопровод с наружным диаметром 6 или 8 мм | ||
| Привод | трёхфазный электродвигатель или механический привод | ||
| Размеры | мин. 315 × 200 × 260 мм макс. 1455 × 200 × 260 мм |
мин. 12,4 × 7,87 × 10,24 дюйма макс. 57,3 × 7,87 × 10,24 дюйма |
|
| Класс защиты | мин. доступны исполнения IP 55F, ATEX | ||
| Положение монтажа | горизонтальное, на ровной поверхности | ||
| Опции | герметичная конструкция для напорных резервуаров, дополнительный масляный резервуар с нагревателем и датчиком уровня масла, датчик вращения распределительного вала, импульсные передатчики потока масла для исполнений ATEX | ||

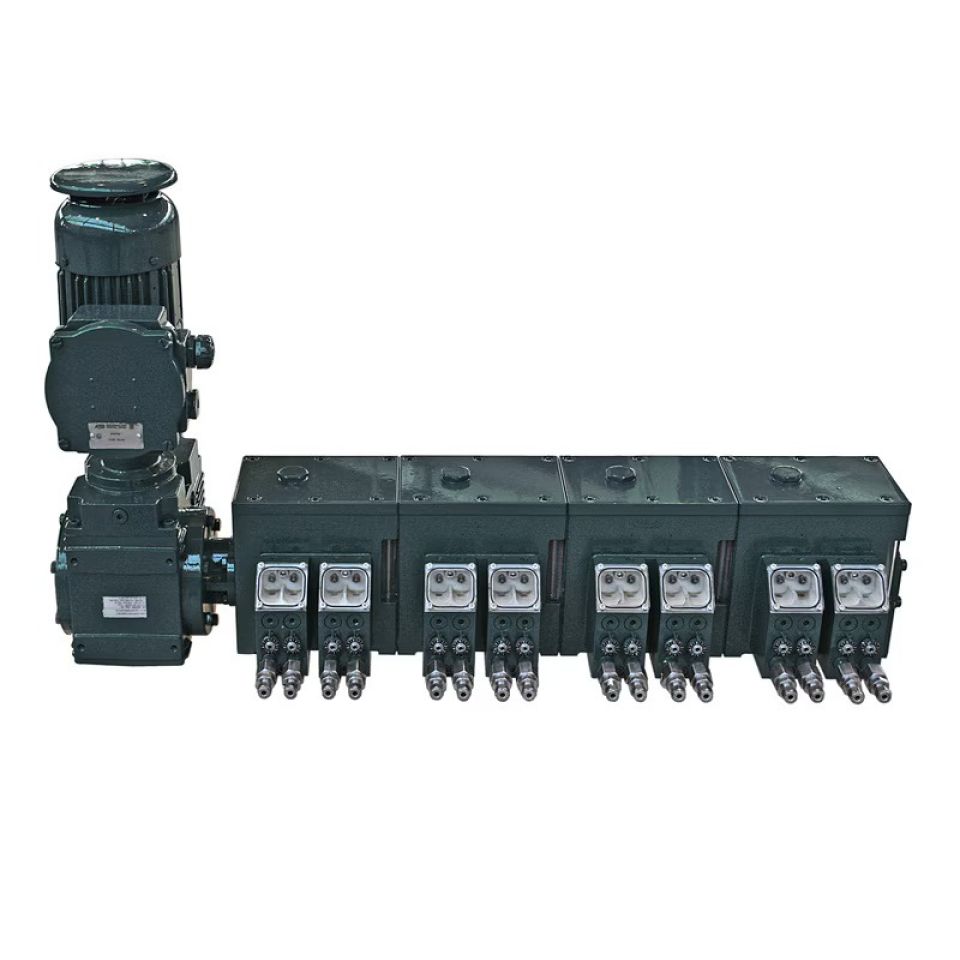

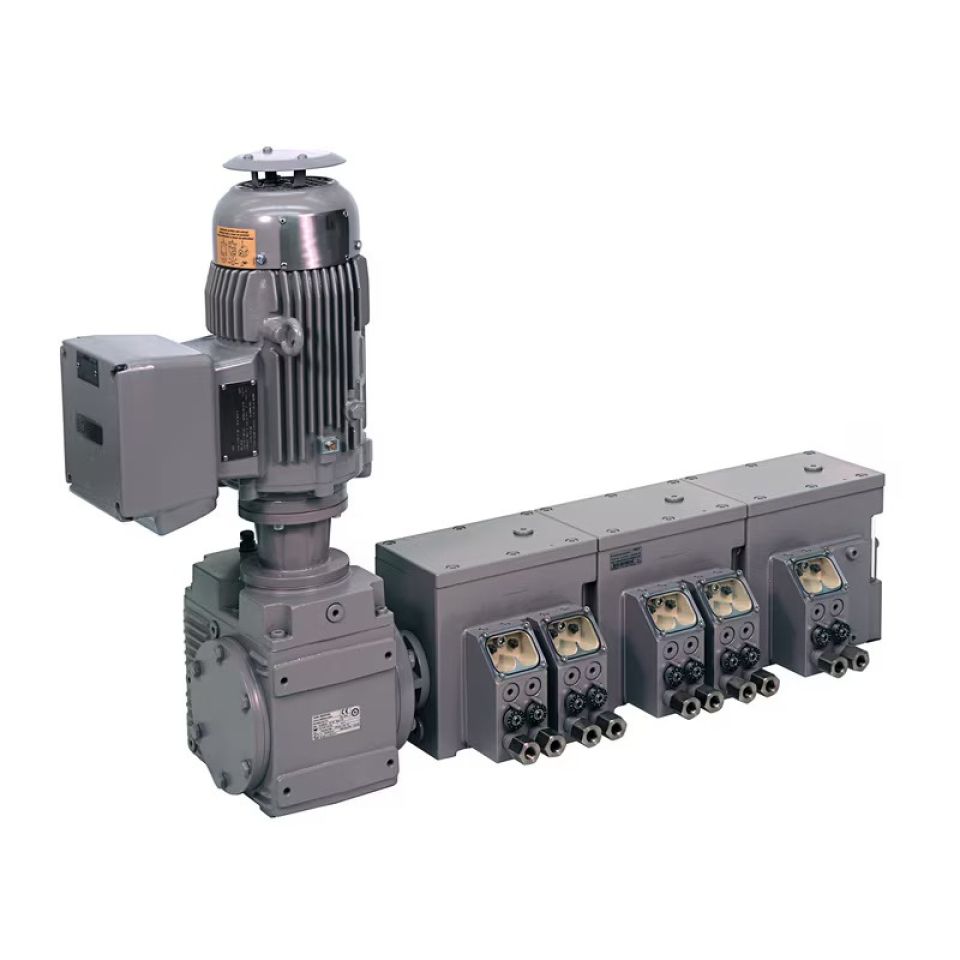

Насосы JM с различными вариантами привода
-
Для использования в многомагистральных системах смазывания на компрессорах
Многомагистральный насос JM для смазывания маслом является высоконапорным насосом, который обеспечивает максимальное постоянное рабочее давление 600 бар (8700 фунтов/дюйм²). Его модульная конструкция оснащена уникальными регулируемыми двухпоршневыми насосными элементами (отдельный поршень для дозирования и отдельный поршень для нагнетания высокого давления) и оптическим капельным индикатором, что обеспечивает очень высокую надёжность. В зависимости от сферы применения насос может быть оснащён механическим или электрическим приводом. Насос JM может поставляться в герметичном исполнении, благодаря чему он подходит для использования с напорными резервуарами смазочного масла. Он может обеспечивать подачу любых минеральных масел с рабочей вязкостью в диапазоне от 25 до 3000 мм2/с.

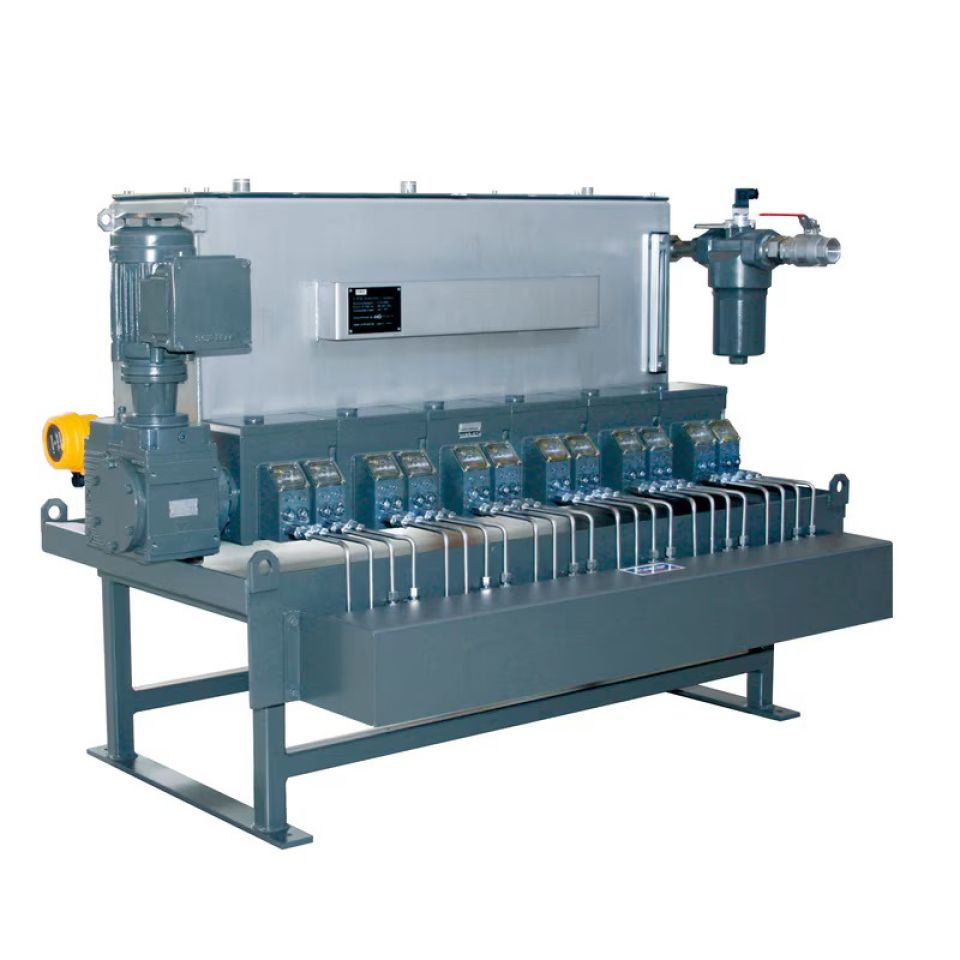

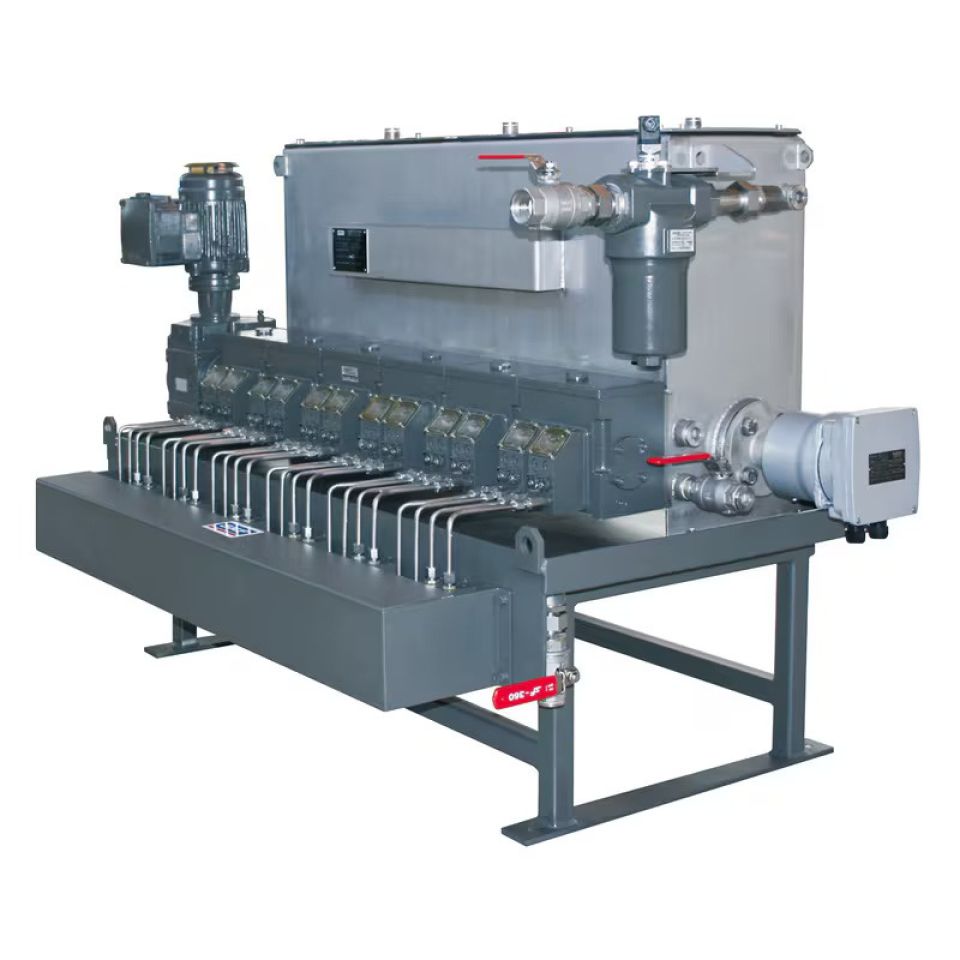

Доступны дополнительные резервуары четырёх стандартных размеров от 50 до 170 литров. Для мониторинга уровня заполнения имеются встроенные компоненты с 1, 2 или 3 точками переключения и непрерывным измерением. В зависимости от места установки может потребоваться обогрев дополнительного резервуара. Нагреватели пригодны для использования во взрывозащищённых зонах и соответствуют требованиям Директивы 94/9/EG ATEX.
Технические характеристики и преимущества
- Предназначены для работы в круглосуточном режиме
- Три типоразмера поршня обеспечивают производительность от 0,17 до 5,0 см3/мин (от 0,01 до 0,29 дюйма3/мин) на выход
- Производительность выходов настраивается индивидуально от 25 до 100 %
- Может поставляться в герметичном исполнении
- Возможен мониторинг в соответствии со стандартами API 618
- Наиболее надёжная замена для всех стандартных лубрикаторов
Области применения
- Газовые поршневые компрессоры, главным образом во взрывоопасной среде (ATEX)
- Точечное смазывание уплотнений и цилиндров
- Нефтехимическая и пищевая отрасли
