| Принцип работы | поршневой насос с электрическим приводом | |
| Диапазон рабочих температур 1) | от -30 до +70 °C | от -22 до +158 °F |
| Рабочее давление 2) | 200–300 бар | 2900-4350 фунтов/дюйм² |
| Смазочный материал | пластичная смазка NLGI от 000 до 2 совместима с пластиками, бутадиенакрилонитрильным каучуком, медью и медными сплавами |
|
| Выходные патрубки | от 1 до 3 | |
| Объём дозирования на насосный элемент | 0,8; 1,3; 1,8; 2,5; 5,0 см³/мин | 0,049; 0,079, 0,11, 0,15, 0,31 дюйма³/мин |
| Резервуар | 2; 4; 6; 8; 10; 12; 15; 20 кг | 4,4; 8,8; 13,2; 17,6; 22; 26,5; 33; 44 фунта |
| Материал | ||
| корпус насоса | сплав алюминия с кремнием | |
| резервуар | полиамид PA 6I, PMMA | |
| Соединение магистрального трубопровода | M 14 × 1,5 с внутренней резьбой | |
| Блок питания | 12/24 В пост. тока, 230 (100–273) В перем. тока; (±10 %) |
|
| Класс защиты | IP56 | |
| Размеры | ||
| мин. | 266 × 208 × 229 мм | 10,47 × 8,19 × 9,01 дюйма |
| макс. | 268 × 227 × 1170 мм | 10,55 × 8,93 × 46,06 дюйма |
| Положение монтажа | с прижимной пластиной: любое, включая условия вращения без прижимной пластины: вертикальное |
|

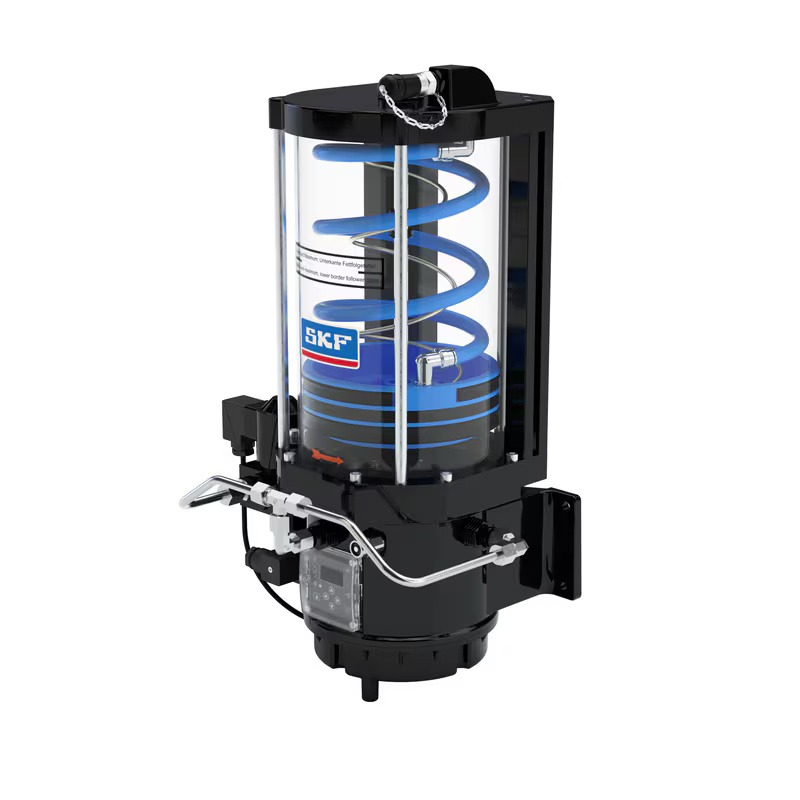

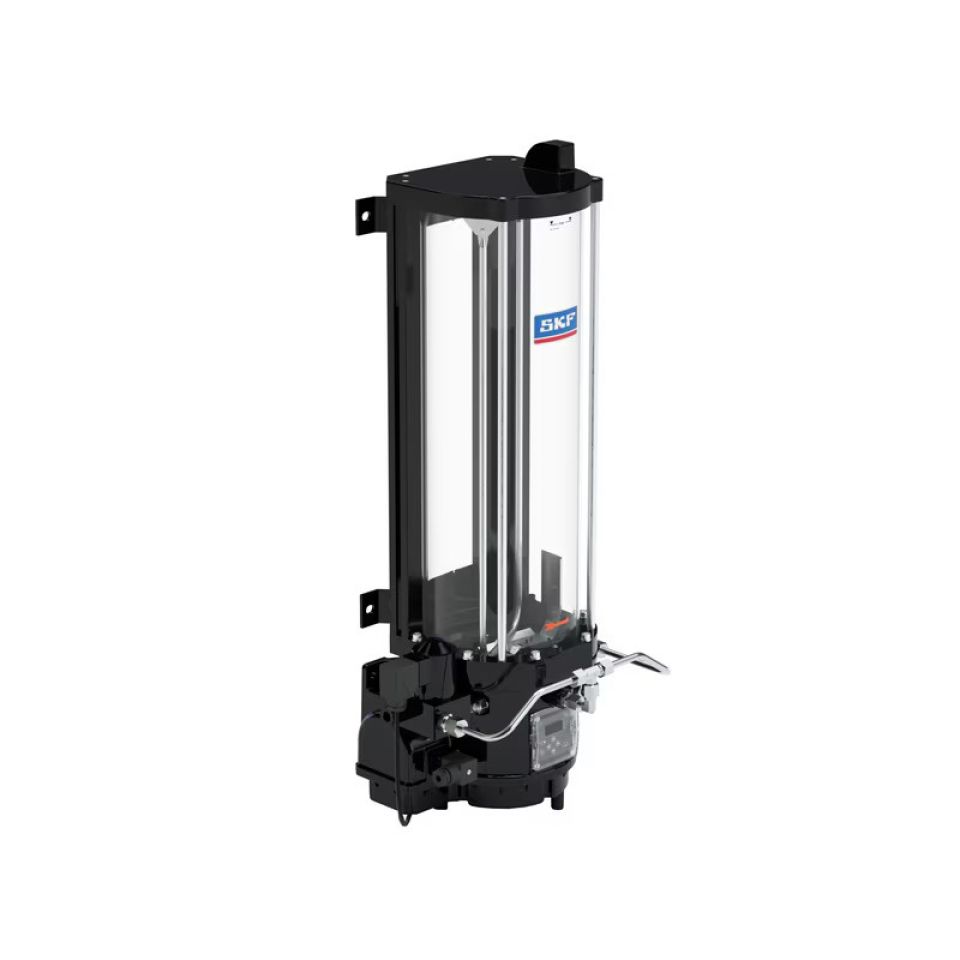

Насосный агрегат KFG с электрическим приводом
-
Для одномагистральных и последовательных систем смазывания

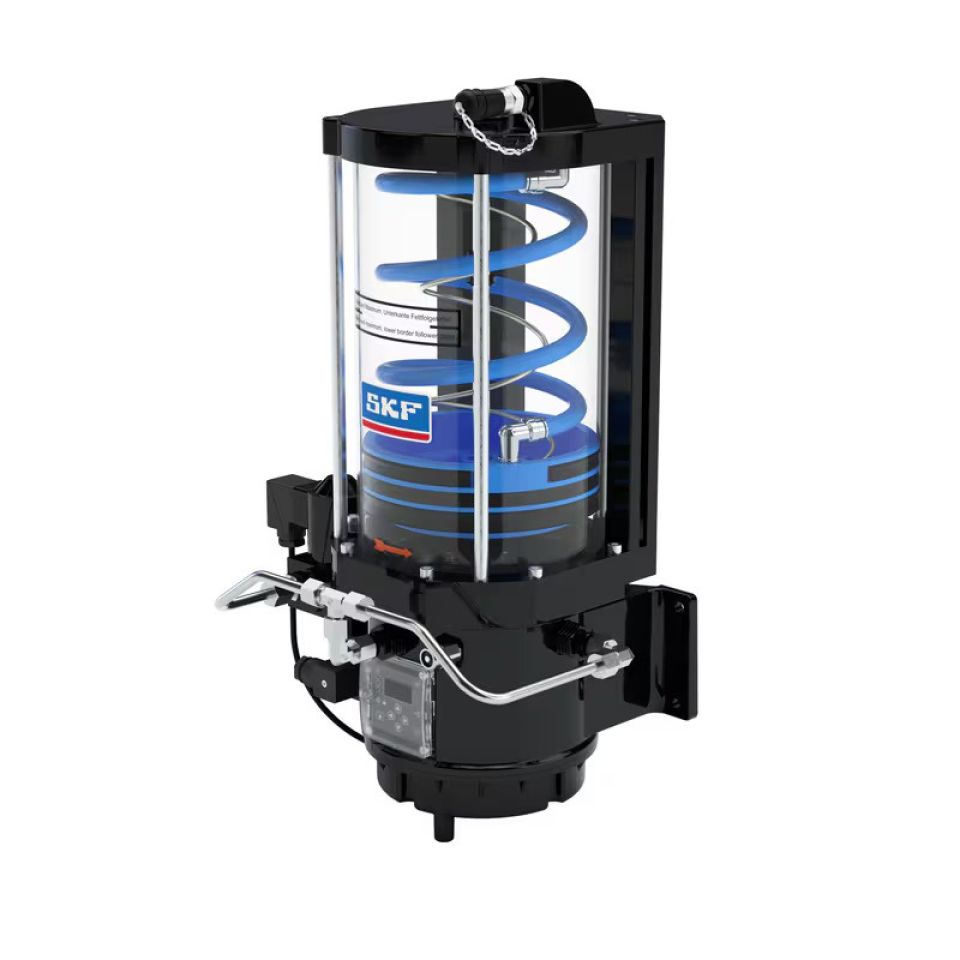

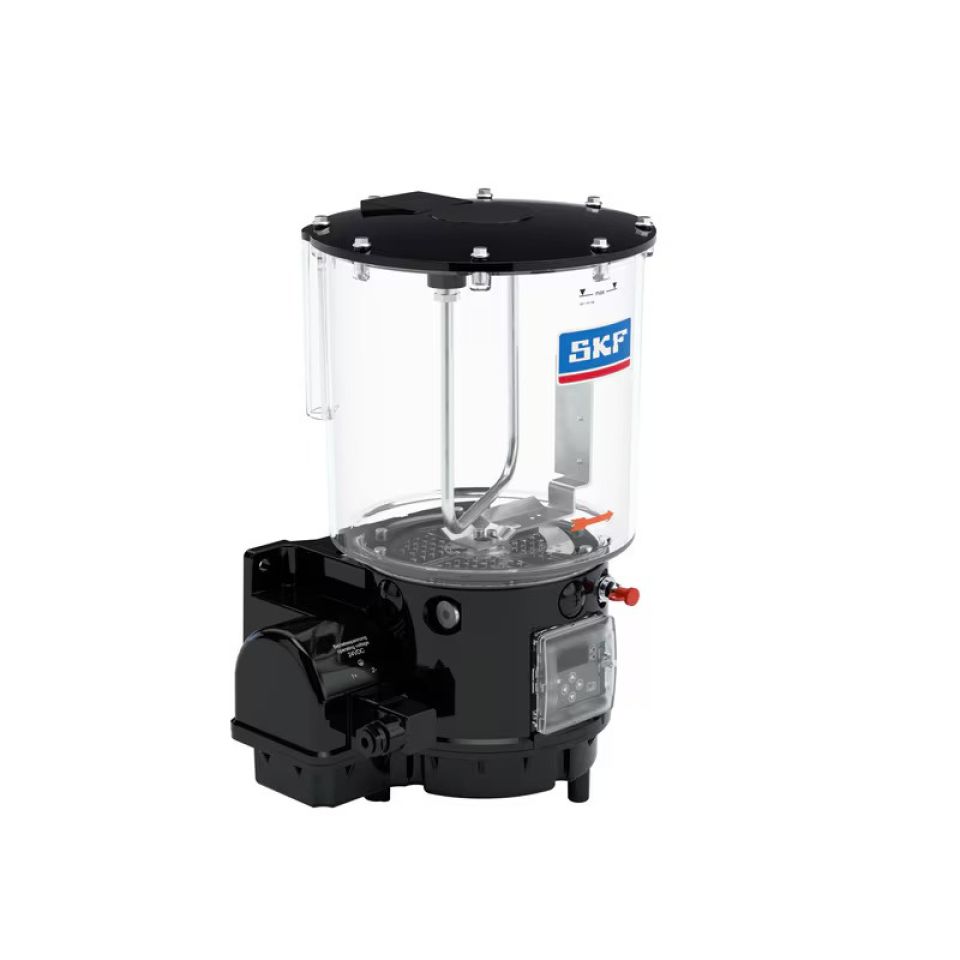

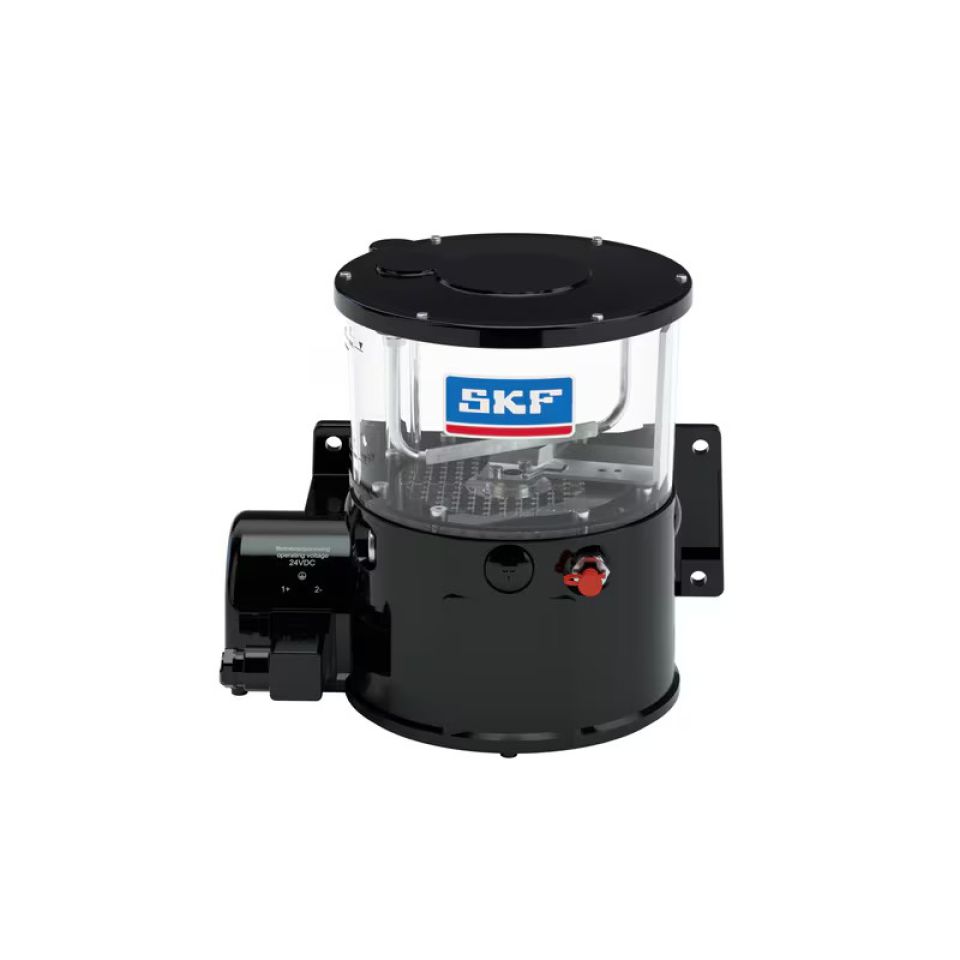

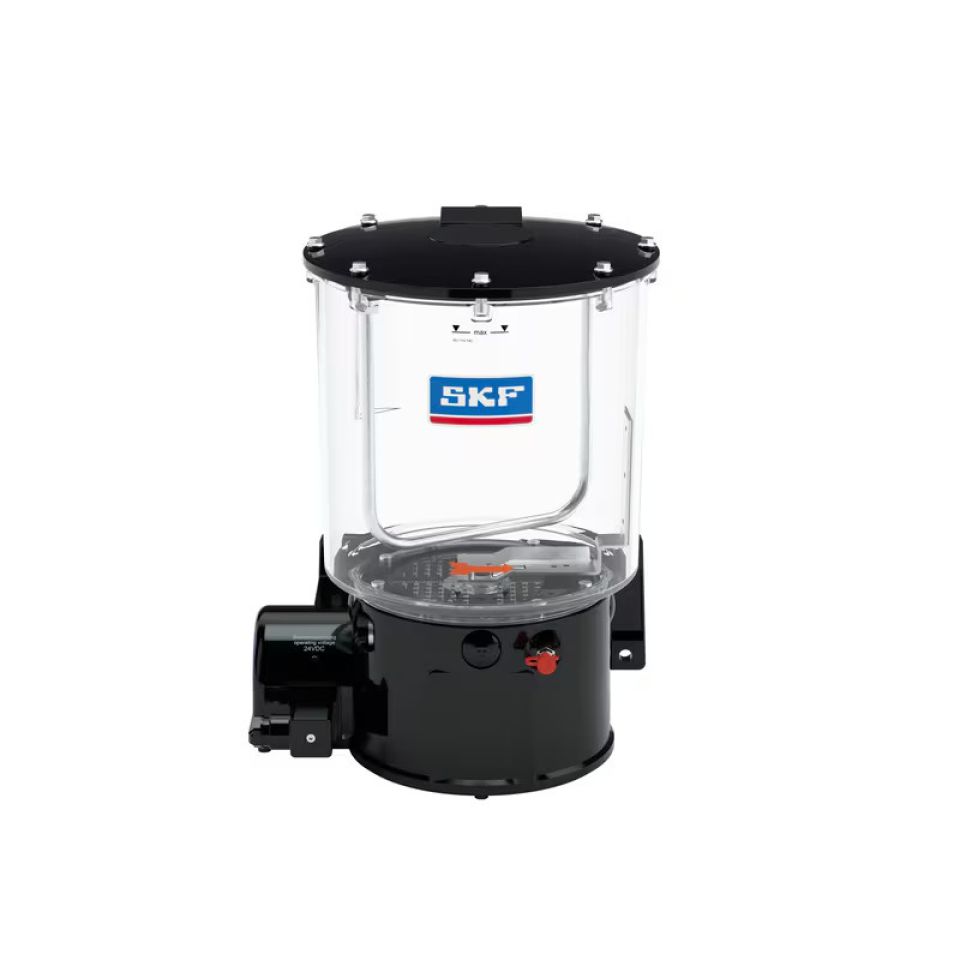

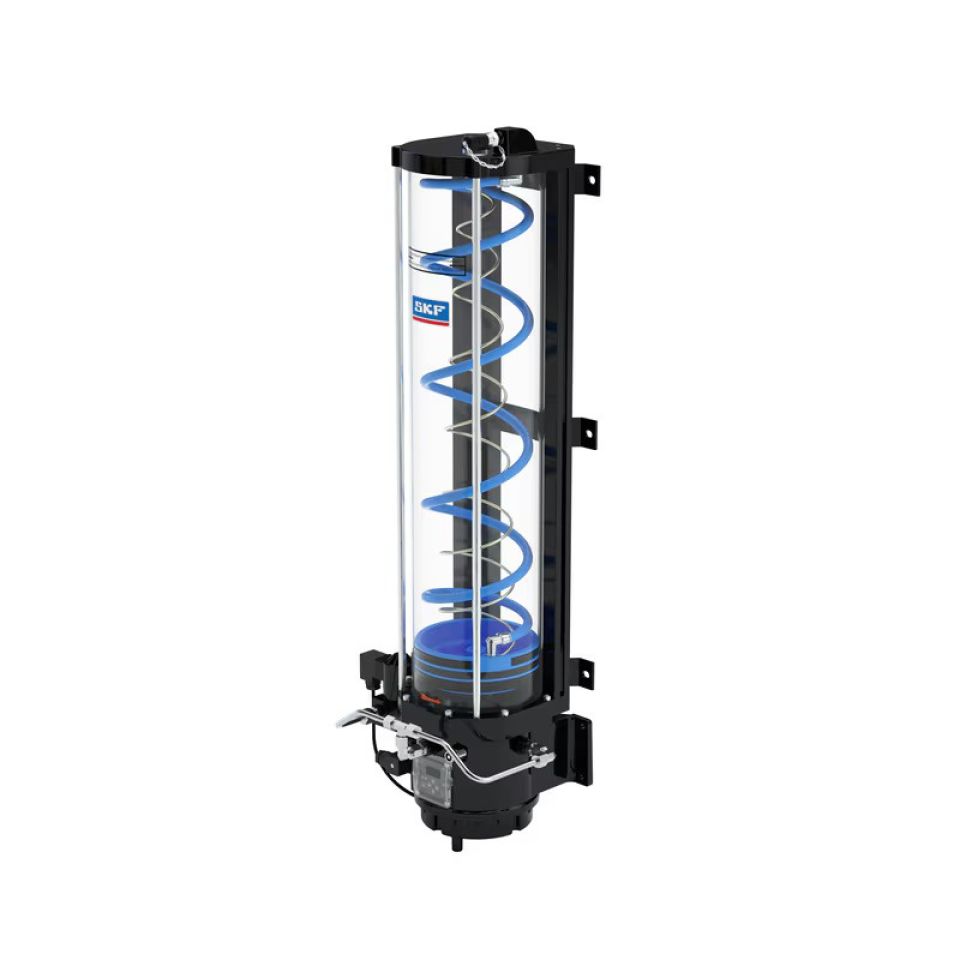

Насос KFG с электрическим приводом включает в себя приводной вал с эксцентриком, который приводит в действие до трёх насосных элементов. Состоит из четырёх основных компонентов: корпус с насосными элементами, резервуар со средствами мониторинга уровня наполнения, встроенные блоки управления и дополнительные приспособления. Насос доступен с 8 типоразмерами и в двух исполнениях для стационарного использования или с прижимной пластиной для пластичной смазки, что позволяет использовать его в любом положении. Ассортимент дополнительных приспособлений обеспечивает заполнение резервуара, защиту насоса (клапан ограничения давления) или простое подключение насоса к централизованной системе смазывания.
Исполнения KFG доступны для использования в одномагистральных и последовательных системах смазывания.
Технические характеристики и преимущества
- Надёжность: благодаря долговечным материалам, прочным компонентам и конструкциям для экстремальных условий эксплуатации (насосные элементы с принудительным приводом)
- Готовая к использованию конструкция насоса для сокращения времени монтажа
- Для конкретных областей применения: конструкции по индивидуальным требованиям благодаря возможности удобной конфигурации агрегата
- Универсальность: может использоваться в одномагистральных и последовательных системах
- Безопасность: мониторинг уровня заполнения, мониторинг системы смазывания, блок сброса и контроля давления
- Опции: Заполнение сверху, различные электронные устройства
Области применения
- Ветряные турбины (включая узлы вращения)

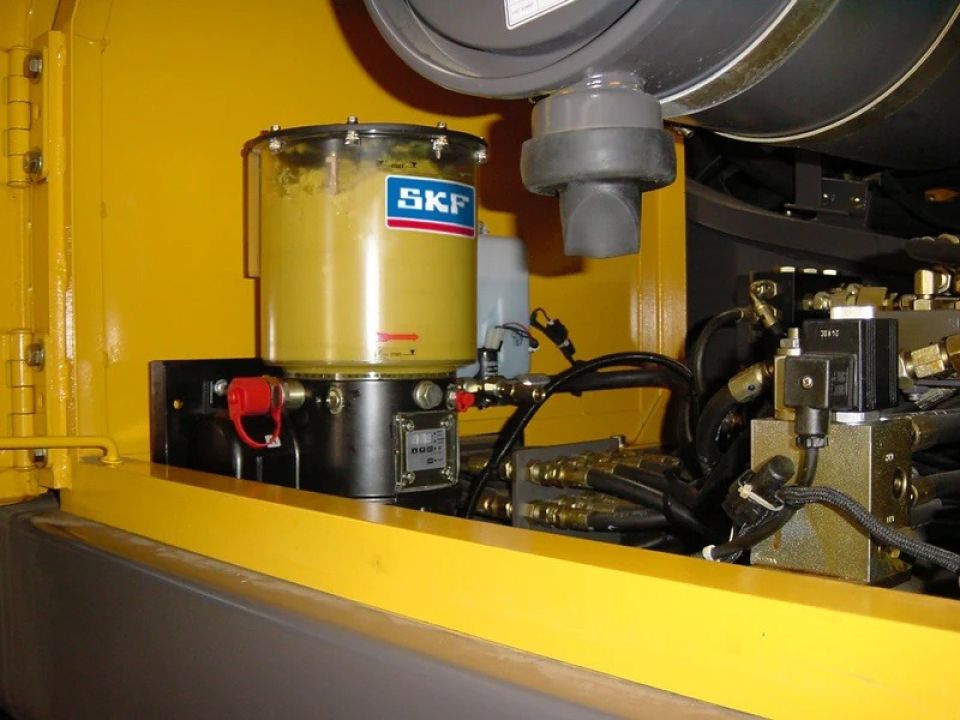

- Строительная техника

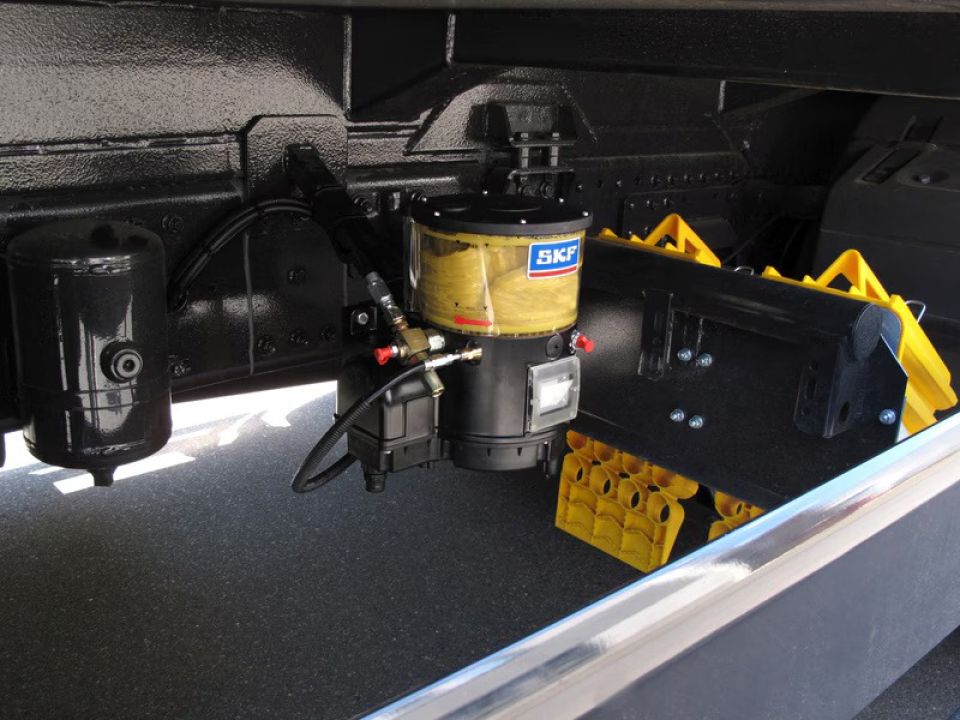

- Дорожные и внедорожные транспортные средства
- Отрасль
| Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый артикул и пояснение к нему. | |
| KFGS3FXXAXXDEB+924 |
|
| Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. | |
Принадлежности
Насосные элементы подают смазочный материал в точки смазывания или распределители по смазочным трубопроводам. Пять насосных элементов для расхода от 0,8 до 5,0 см3/мин доступны в двух исполнениях: с поршнем с пружинным возвратом или с поршнем с принудительным приводом. Во многих случаях правильным выбором является насосный элемент с поршнем с пружинным возвратом. Насосный элемент с поршнем с принудительным приводом был разработан для использования в экстремально холодных условиях (до −30 °C) или для работы со смазочными материалами высокой вязкости. В насосный агрегат KFG можно установить до трёх насосных элементов. Возможные места крепления — слева, спереди и справа на корпусе насоса. Выпускное отверстие для смазки на насосном элементе имеет внутреннюю резьбу M14x1,5 для подключения смазочных трубопроводов или клапанов. Если насосный элемент не установлен, то выход на корпусе насоса закрывается винтом.
| Номер детали | Описание | Номинальная производительность | ||
| см3/мин | дюйма3/мин | |||
| KFG1.U0 1) | насосный элемент с поршнем с пружинным возвратом | 5,0 | 0,31 | |
| KFG1.U1 2) | насосный элемент с поршнем с пружинным возвратом | 2,5 | 0,15 | |
| KFG1.U2 2) | насосный элемент с поршнем с пружинным возвратом | 1,8 | 0,11 | |
 |
KFG1.U3 2) | насосный элемент с поршнем с пружинным возвратом | 1,3 | 0,079 |
| KFG1.U4 2) | насосный элемент с поршнем с пружинным возвратом | 0,8 | 0,049 | |
| KFG1.U0-E 2) | насосный элемент с поршнем с принудительным приводом | 5,0 | 0,31 | |
| KFG1.U1-E 2) | насосный элемент с поршнем с принудительным приводом | 2,5 | 0,15 | |
| KFG1.U2-E 2) | насосный элемент с поршнем с принудительным приводом | 1,8 | 0,11 | |
| KFG1.U3-E 2) | насосный элемент с поршнем с принудительным приводом | 1,3 | 0,079 | |
Для предотвращения избыточного рабочего давления в системе должен быть установлен поворотный предохранительный клапан. Если рабочее давление превышает значение срабатывания клапана ограничения давления, то клапан открывается, и смазка может стравливаться. Клапан ограничения давления используется в основном в последовательных системах. Доступны варианты с быстроразъёмными соединениями SKF, прямым разъёмом и с внутренней резьбой G 1/4.
| Номер для заказа | Соединение | Трубопровод, ∅ |
| 161-210-063 1) | прямое соединение | 8 |
| 161-210-061 1) | быстроразъёмное соединение SKF | 8 |
| 161-210-065 1) | прямое соединение | 10 |
| 161-210-062 1) | прямое соединение | 12 |
| 161-210-012 2) | прямое соединение | 6 |
| 161-210-024 2) | прямое соединение | 8 |
| 161-210-066 2) | прямое соединение | 10 |
| 161-210-021 2) | быстроразъёмное соединение SKF | 6 |
| 161-210-034 2) | быстроразъёмное соединение SKF | 8 |
| 161-210-036 2) | внутренняя резьба G 1/4 | — |
Один из трёх выходов для смазочного материала в насосе может быть опционально оснащён одним подходящим заправочным штуцером вместо одного насосного элемента для наполнения агрегата с помощью заправочного резервуара (картриджа). Заправочный резервуар также может быть опционально использован для заполнения насосного агрегата через одно из выходов для смазочного материала. Для этого в коде заказа вместо выхода для смазочного материала должен быть указан заправочный штуцер.
| Номер детали | Описание |
| 169-000-174 | заправочный штуцер |
| 169-000-171 | заправочный резервуар |
| 24-9909-0241 | заправочное гнездо G 1/4, комплект |
В качестве альтернативы ниппелю с конической головкой агрегаты для применения в промышленности или в транспортных средствах могут быть также оснащены заправочным гнездом для заполнения заправочным насосом, например, ручным насосом с контейнером. На заправочном насосе должны быть установлены соответствующая соединительная муфта и гнездо для шланга.
| Номер детали | Описание |
| 24-9909-0244 | комплект заправочного штуцера KFG, G 1/4 |
| 857-760-007 | гнездо для шланга ∅ 13 мм |
| 857-870-002 | гнездо для шланга ∅ 16 мм |
| 995-001-500 | соединительная муфта |
