| Принцип работы | насос с гидравлическим приводом | |
| Смазочный материал | масло и пластичная смазка | |
| Количество выходов для смазочного материала | 1 | |
| Объём дозирования | 0,41–1,64 см³/ход подачи | 0,025–0,10 дюйма³/ход подачи |
| Соединение магистрального трубопровода | 1/4 NPTF | |
| Рабочее давление | 20–138 бар | 275–2000 фунтов/дюйм² |
| Размеры | 241,3 × 47,7 × 54,1 мм | 9,5 × 1,88 × 2,13 дюйма |
| Положение монтажа | с резервуаром, направленным вверх | |

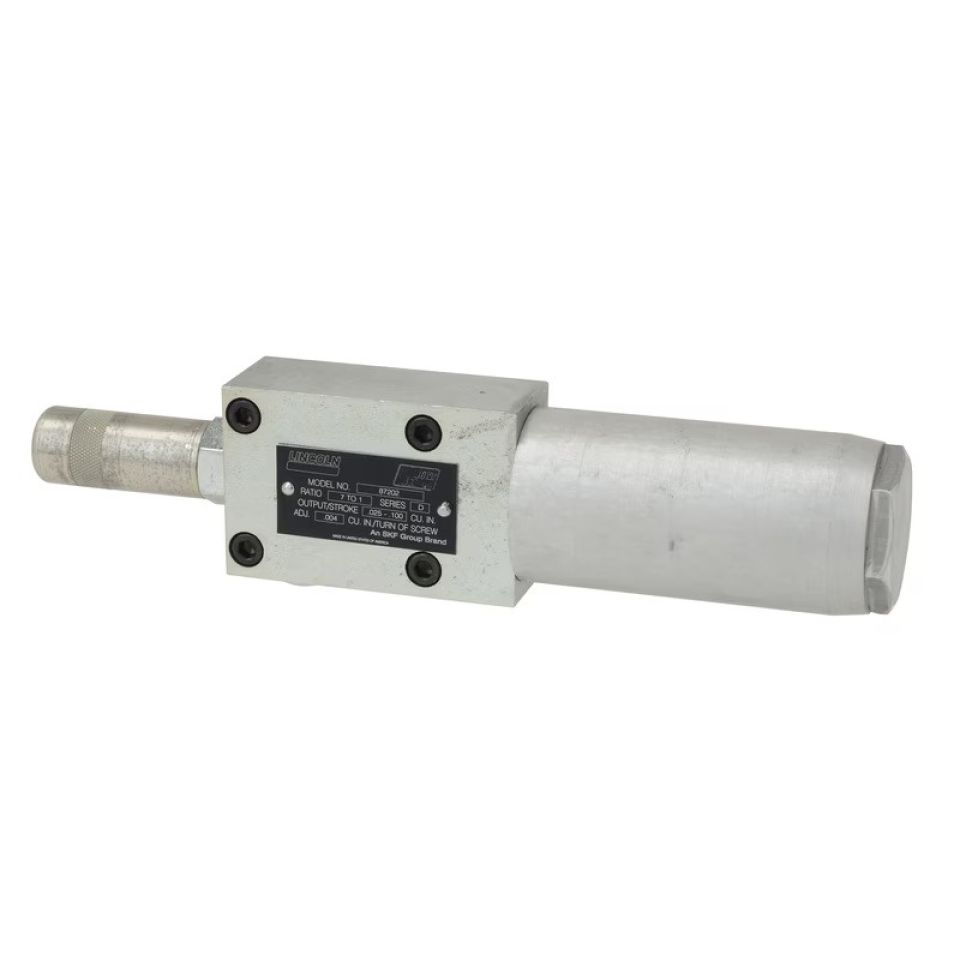

Насос 87202 с гидравлическим приводом
-
Для последовательных систем смазывания
Модульные насосы 87202 предназначены для эффективной подачи пластичной смазки или масла в автоматических системах с использованием дозирующих клапанов и дозирующих устройств. Эти насосы с гидравлическим приводом должны быть оборудованы соответствующей опорной панелью и резервуаром. Опорные панели включают в себя все входы и выходы для насоса и системы смазывания. Циклы насоса будут контролироваться таймером в сочетании с четырёхходовым клапаном (поставляется отдельно).
Технические характеристики и преимущества
- Не требуется демонтаж трубопроводов при снятии насоса
- Нет необходимости в опорожнении благодаря встроенному обратному клапану в опорной панели
- Точная регулировка производительности
Области применения
- Малогабаритные последовательные системы
- Формовка металла
- Резка металла
Брошюры и руководства
| Номер детали | Описание |
| 87202 | насос с соотношением 7:1, включает в себя опорную панель 872181) и 872042) |
Опорные панели могут быть промежуточными (для использования с резервуарами Modular Lube, № 87218) или с креплением на оборудовании (для использования с удалёнными резервуарами, № 87204). Они оснащаются всеми основные соединениями для гидравлической жидкости и смазочного материала. Поставляются с уплотнительными кольцами из FKM. Все опорные панели оснащены индикатором атмосферного давления 100 бар; 1450 фунтов/дюйм².
| Номер детали | NPTF (F) для воздуха | NPTF (F) для воздуха | |
| вход | вход | выход | |
| 87218 | 8/1 | 3/8 | 1/4 |
| 87204 | 1/4 | 3/8 | 1/4 |

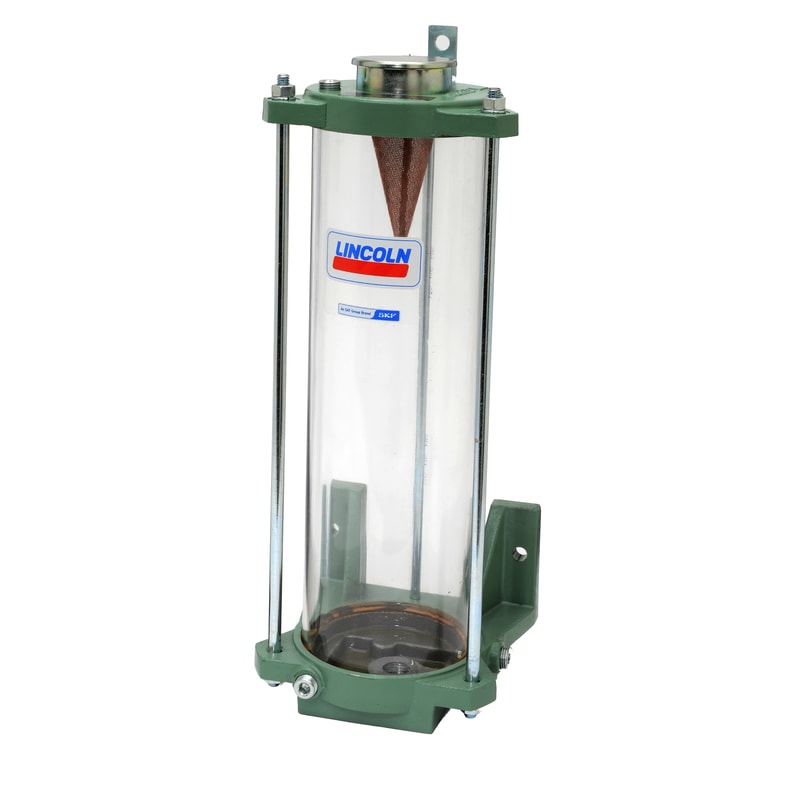

| Номер детали | Обозначение | Ёмкость | Выход для смазочного материала | Размеры | |||
| л | галлоны | NPTF (F) | мм | дюймы | |||
 |
87400 | цилиндрический, акрил | 2,4 | 0,63 | 1/2 | 400 × 153 × 135 | 15,7 × 6,0 × 5,3 |
| 87413 | цилиндрический, акрил | 4,7 | 1,25 | 1/2 | 450 × 168 × 199 | 17,7 × 7,3 × 7,47 | |
| 87417 | бак, сталь | 18,9 | 5 | 3/8 | 258 × 445 × 319 | 10,1 × 17,5 × 12,6 | |
| 87418 | бак, сталь | 11,3 | 3 | 3/8 | 258 × 343 × 294 | 10,1 × 13,5 × 11,6 | |
| 87419 | бак, сталь | 5,7 | 1,5 | 3/8 | 258 × 267 × 192 | 10,1 × 10,5 × 7,6 | |
| Номер детали | Обозначение | Ёмкость | Размеры | ||
| л | галлоны | мм | дюймы | ||
| 87406 | акрил | 4,9 | 1,3 | 450 × 186 × 190 | 17,7 × 7,3 × 7,5 |
| 87416 | акрил | 7,35 | 1,94 | 641 × 186 × 190 | 25,2 × 7,3 × 7,5 |
| 874213) | сталь | 4,9 | 1,3 | 450 × 186 × 188 | 17,7 × 7,3 × 7,4 |
| 87423 3) | сталь | 7,35 | 1,94 | 641 × 186 × 188 | 25,7 × 7,3 × 7,4 |
