| Принцип работы | дозирующие устройства | |
| Выходы | 3–20 | |
| Смазочный материал | пластичная смазка до класса NLGI 3 включительно масло с вязкостью мин. 12 мм²/с | |
| Объём дозирования на цикл подачи и выход (зависит от используемого дозирующего сегмента) | ||
| мин. | 0,06 см³ | 0,0037 дюйма³ |
| макс. | 0,84 см³ | 0,051 дюйма³ |
| Рабочая температура | от −15 до +110 °C | от 5 до 230 °F |
| Макс. рабочее давление | 200 бар | 2900 фунтов/дюйм² |
| Материал | ||
| опорная панель | алюминиевый сплав или анодирование | |
| сегменты | стандартная или никелированная сталь | |
| Входное/выходное соединение | G 1/4 | |
| Класс защиты | IP67 | |
| Размеры | ||
| мин. | 131 × 86 × 71 мм | 5,16 × 3,39 × 2,80 дюйма |
| макс. | 327 × 86 × 71 мм | 12,87 × 3,39 × 2,80 дюйма |
| Положение монтажа на оборудовании | ||
| без вибрации | любое | |
| в условиях вибрации | поршень должен располагаться под углом 90° к направлению движения оборудования | |
| Опции | ограничитель расхода | |

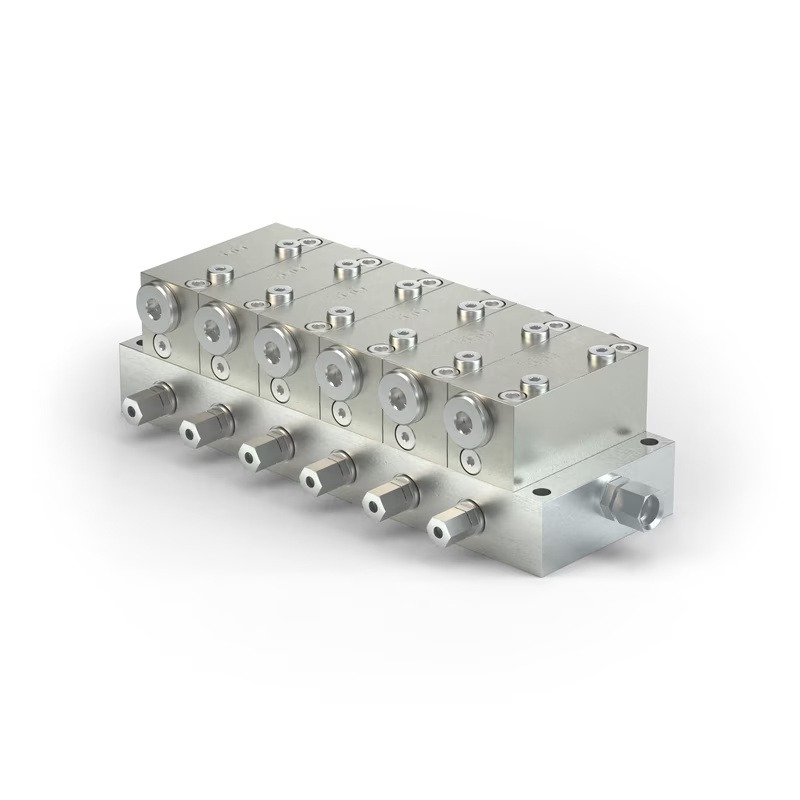

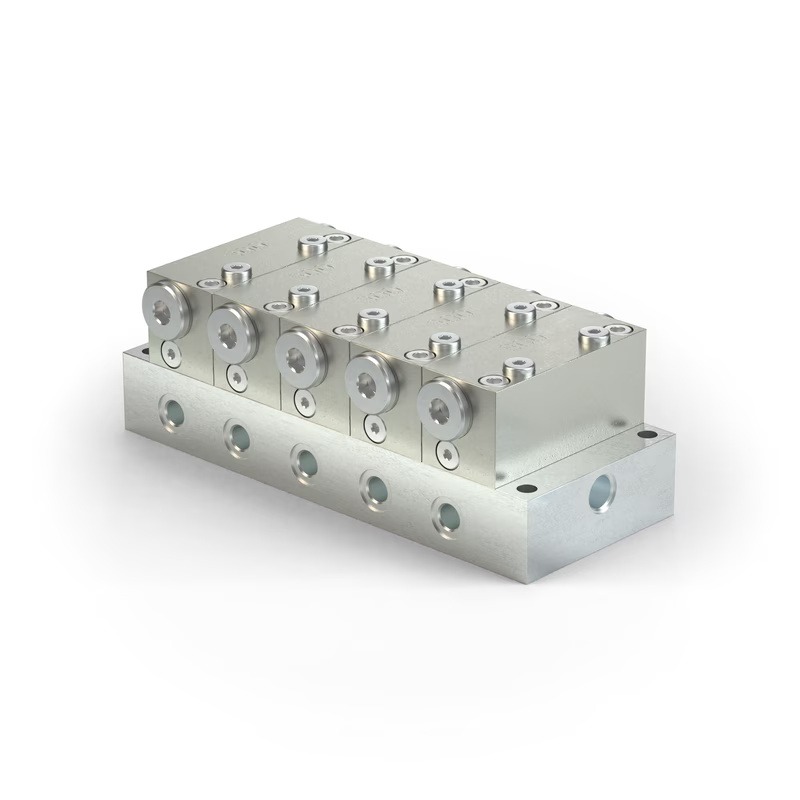

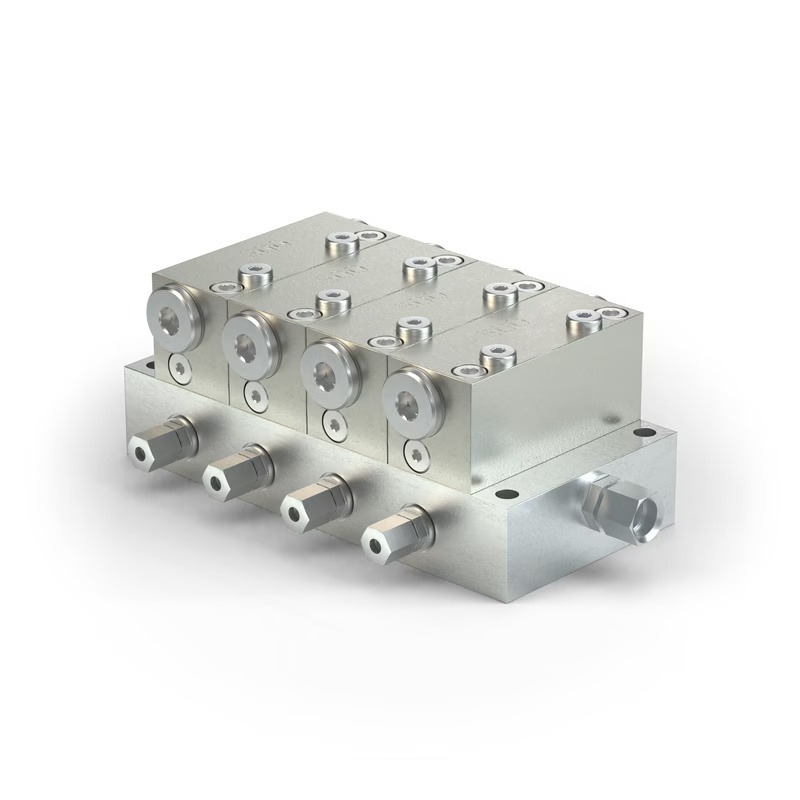

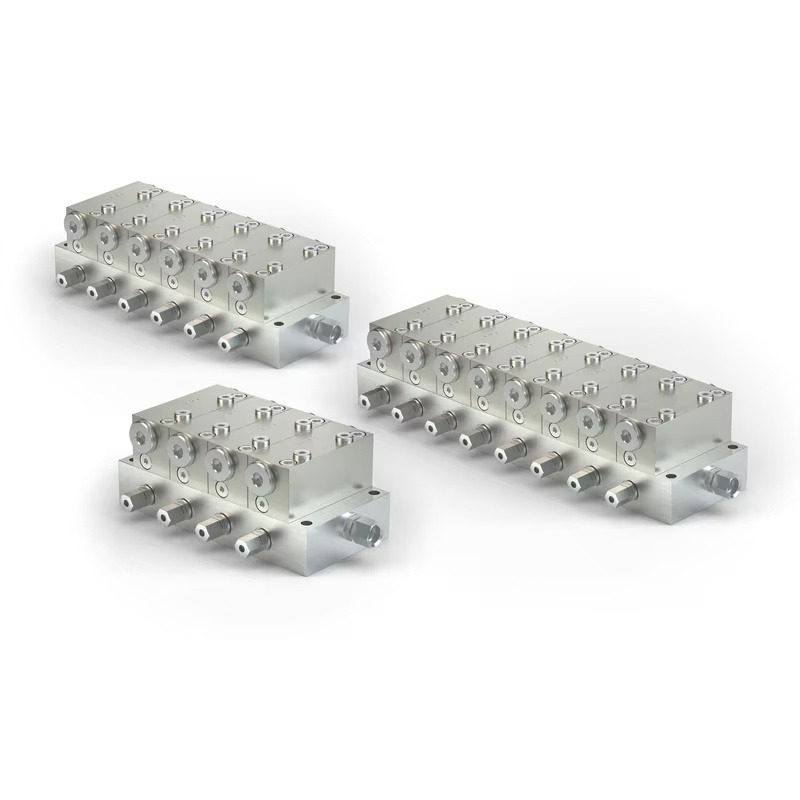

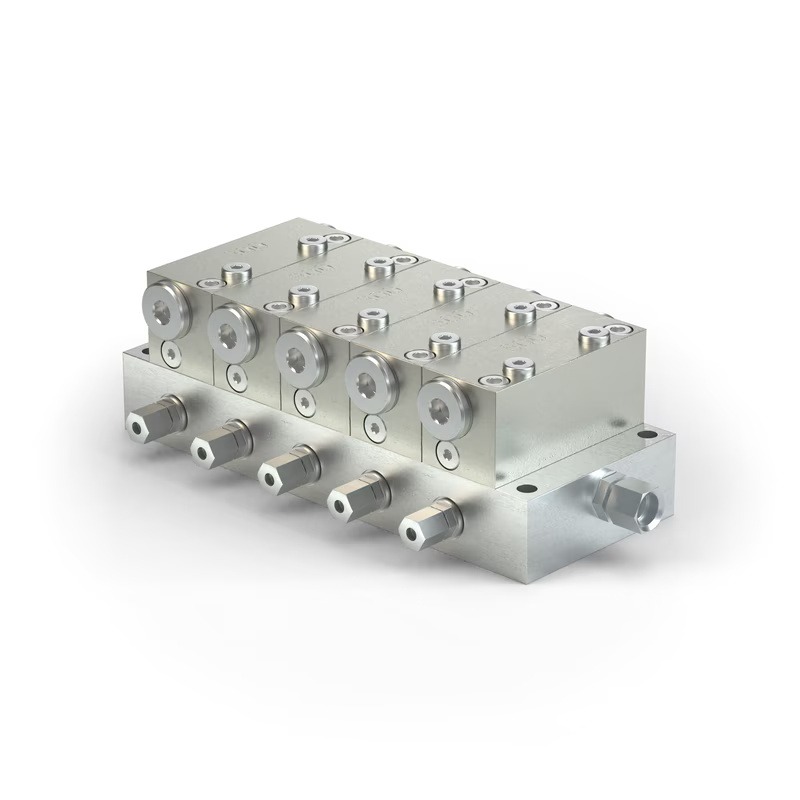

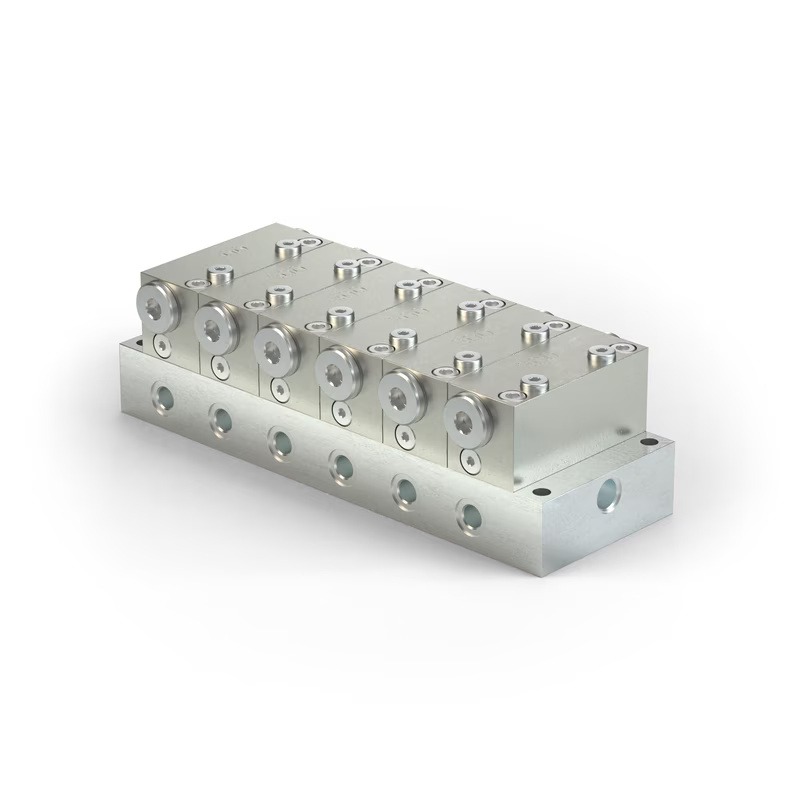

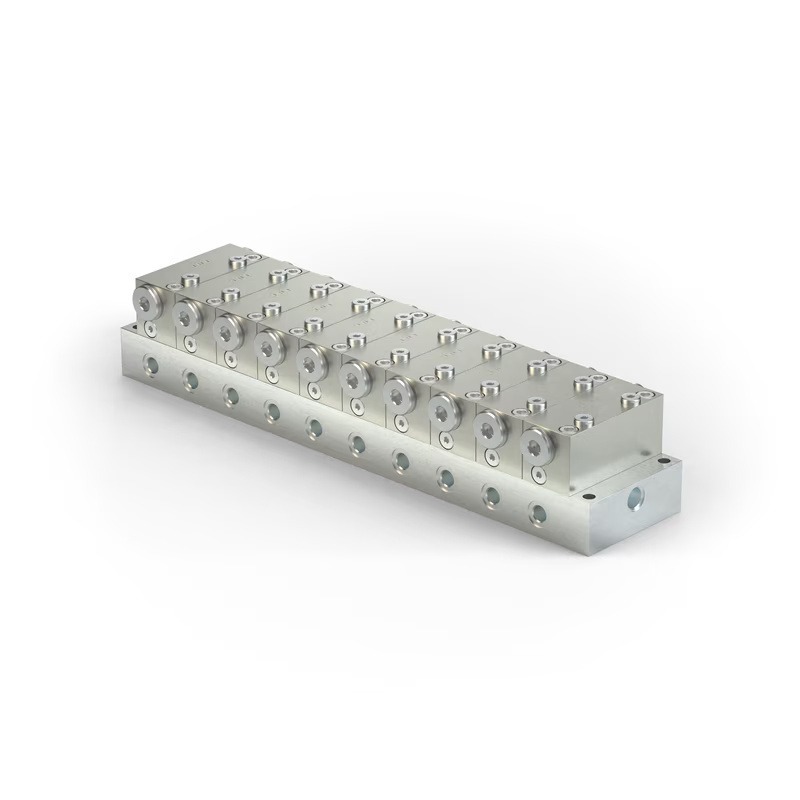

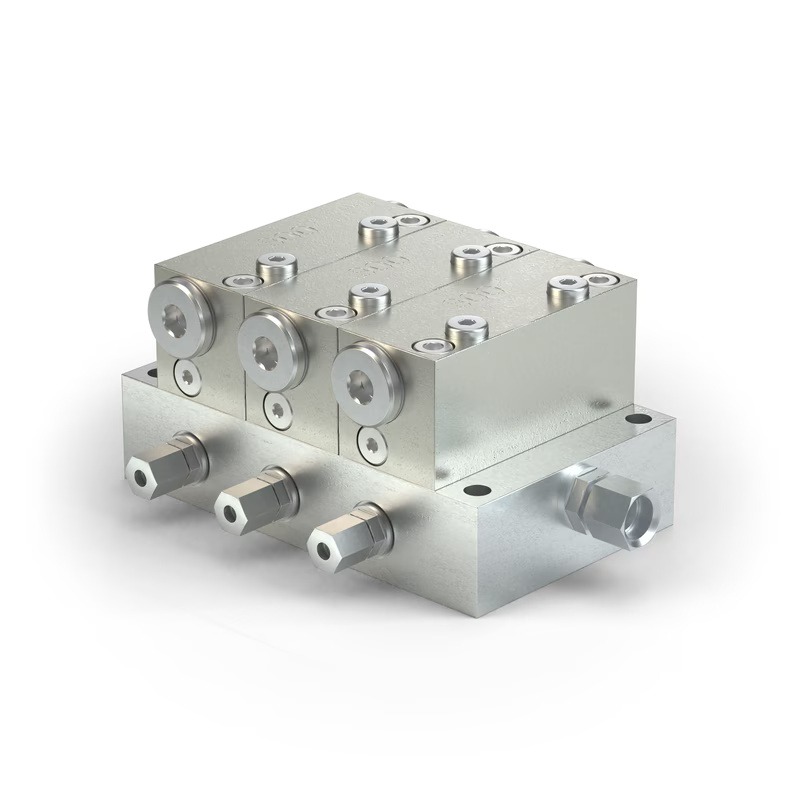

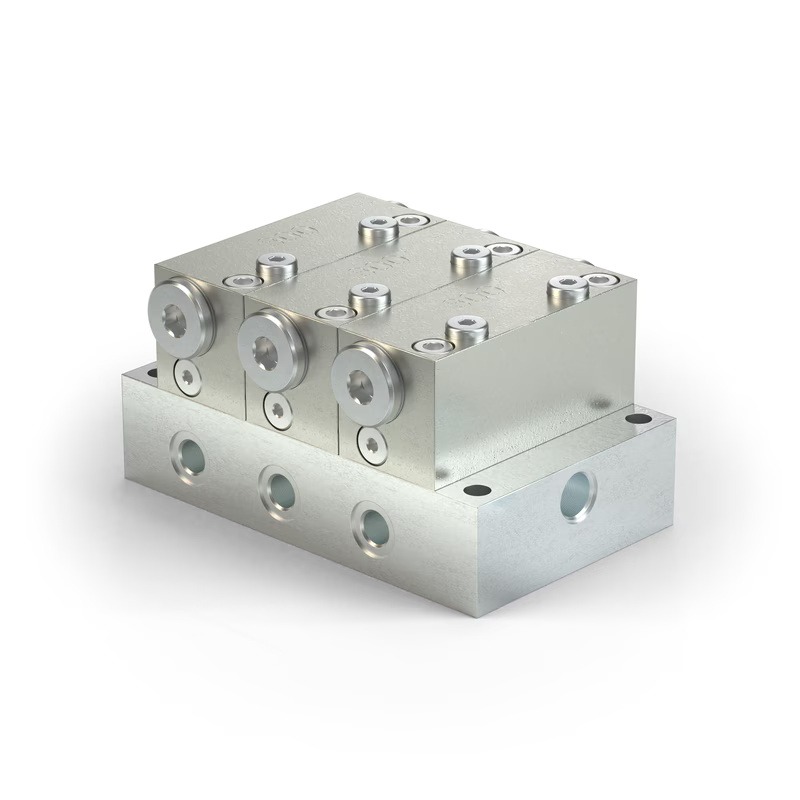

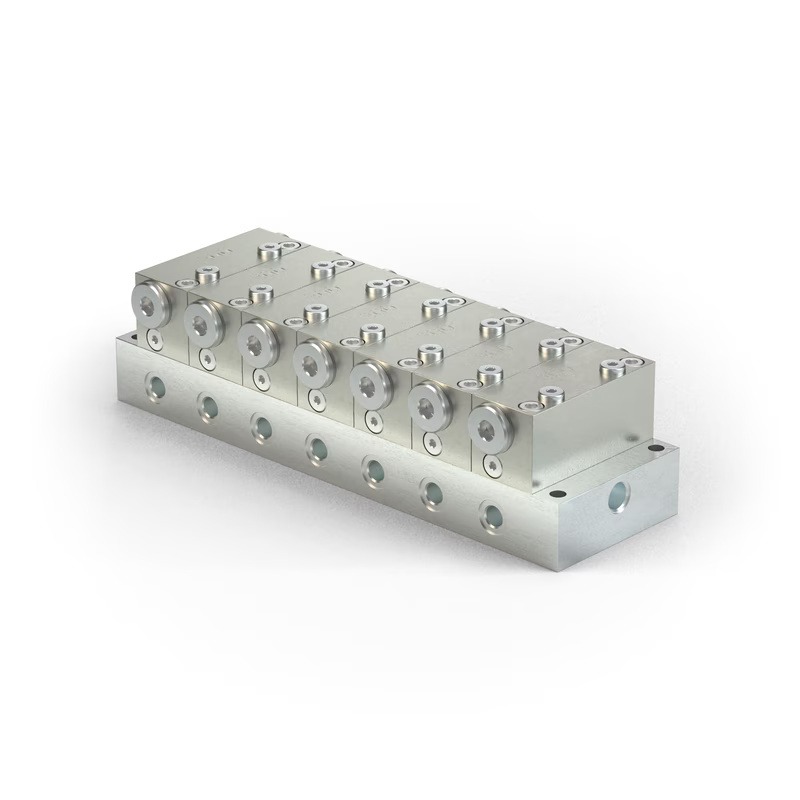

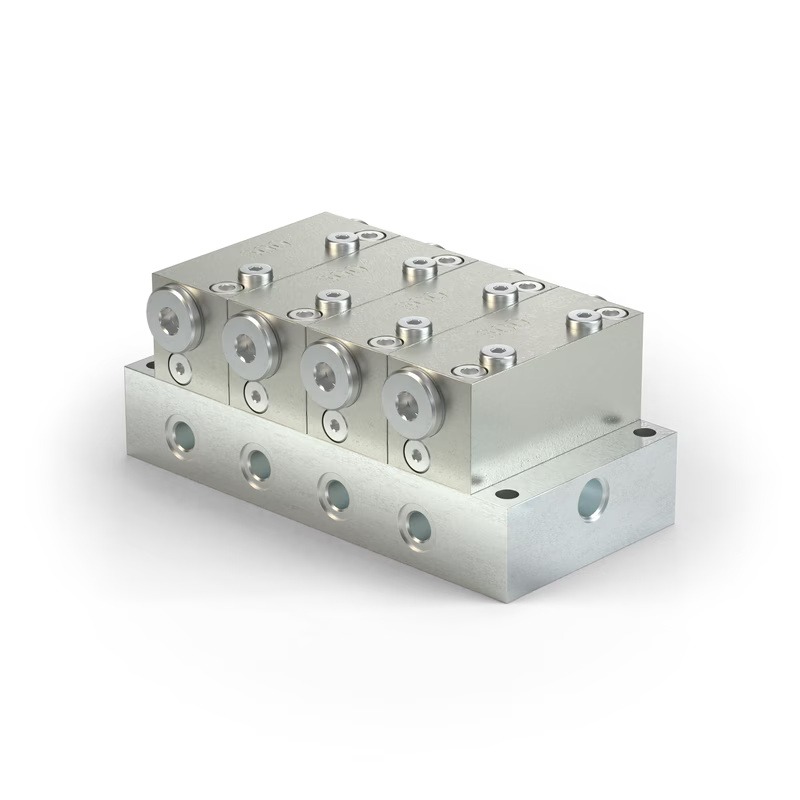

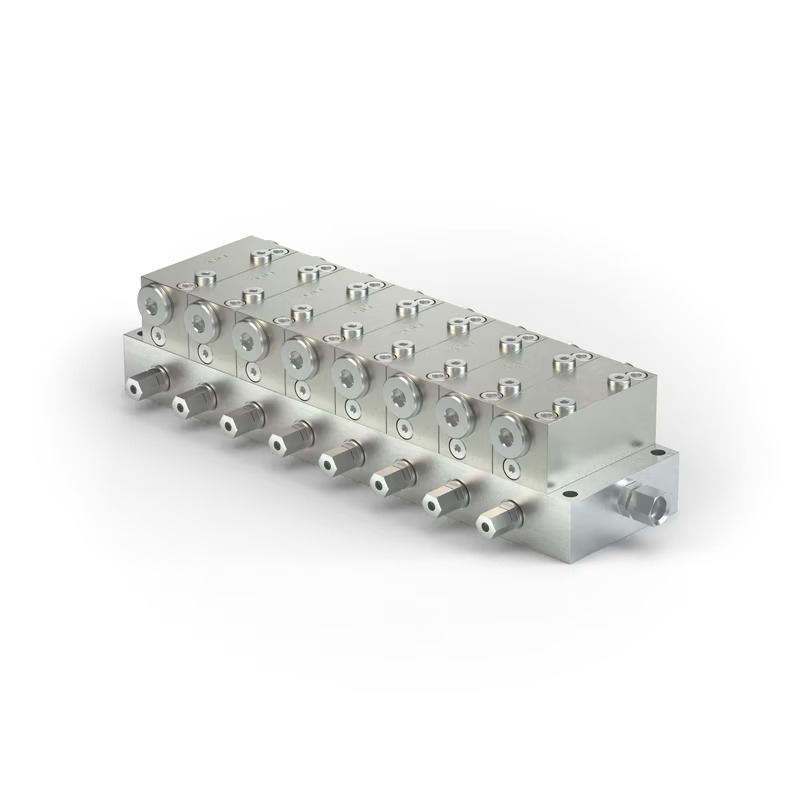

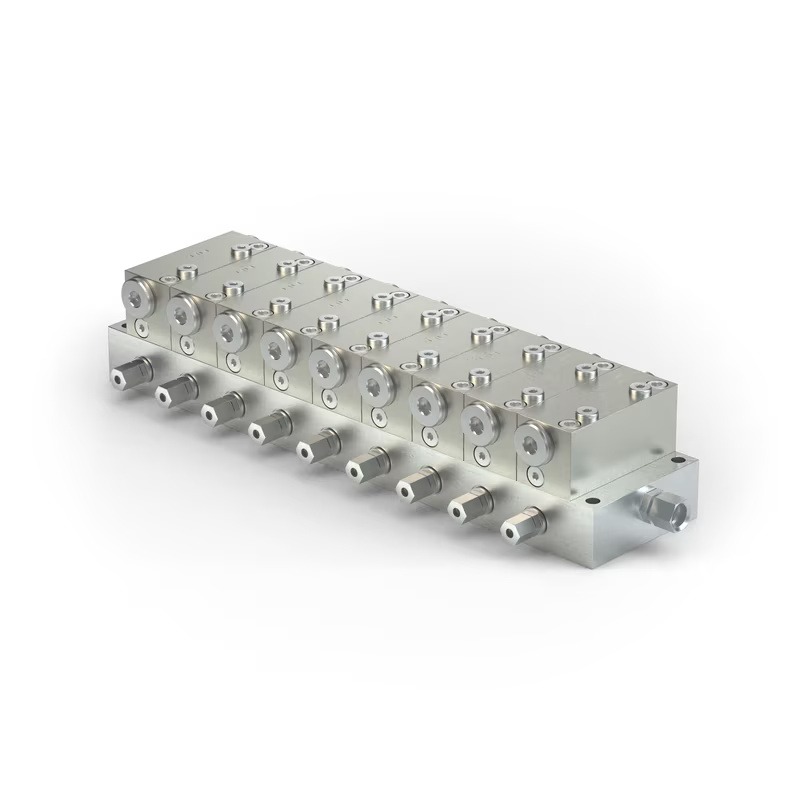

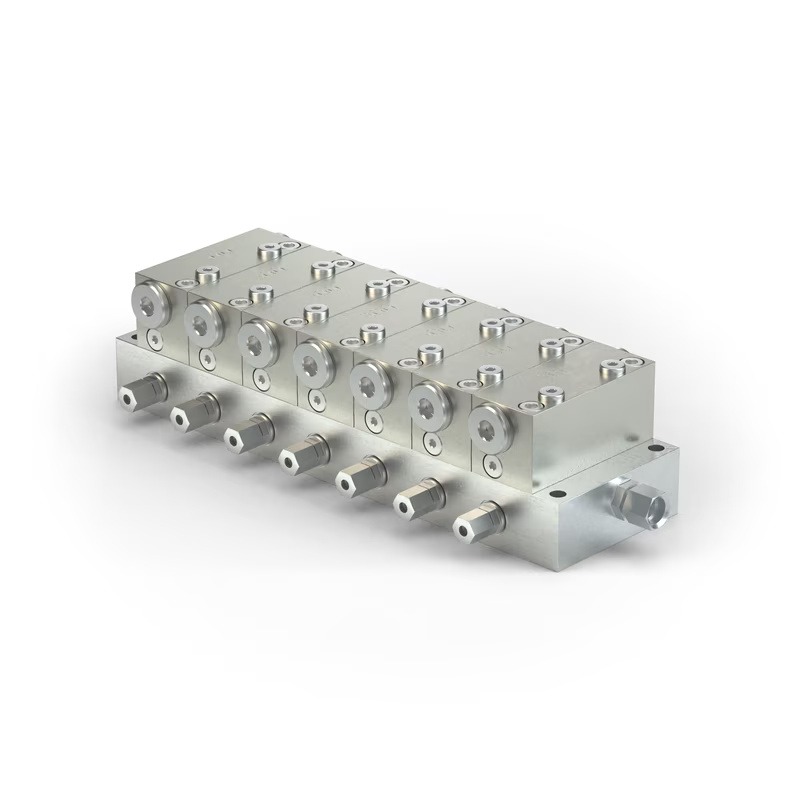

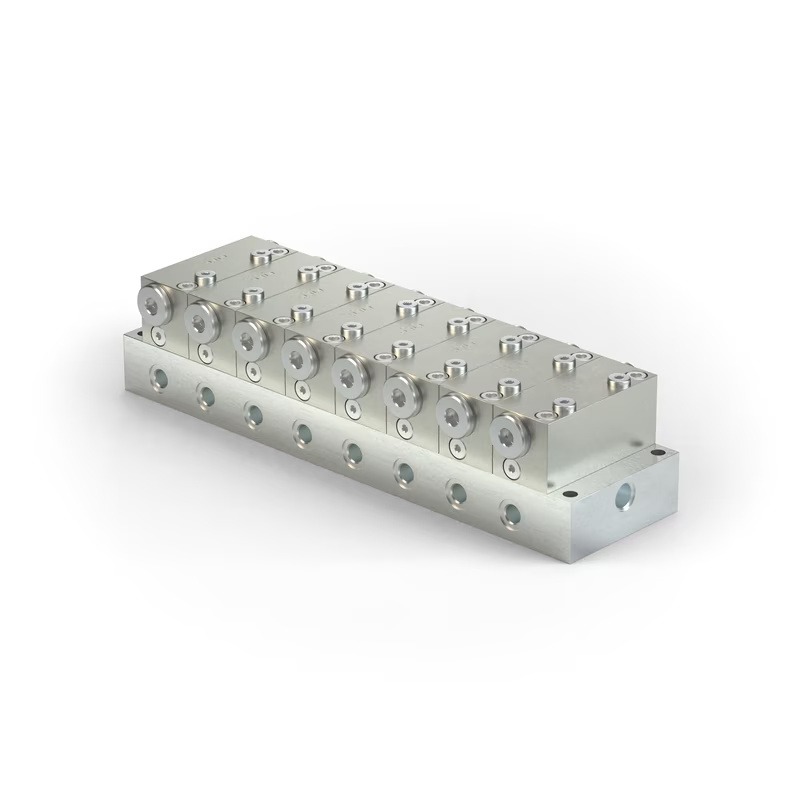

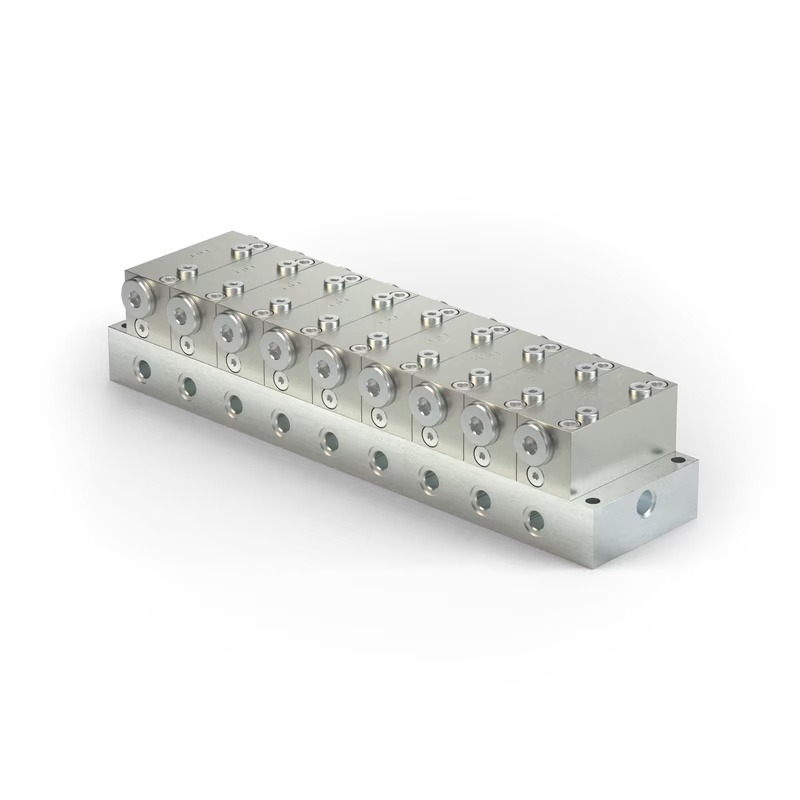

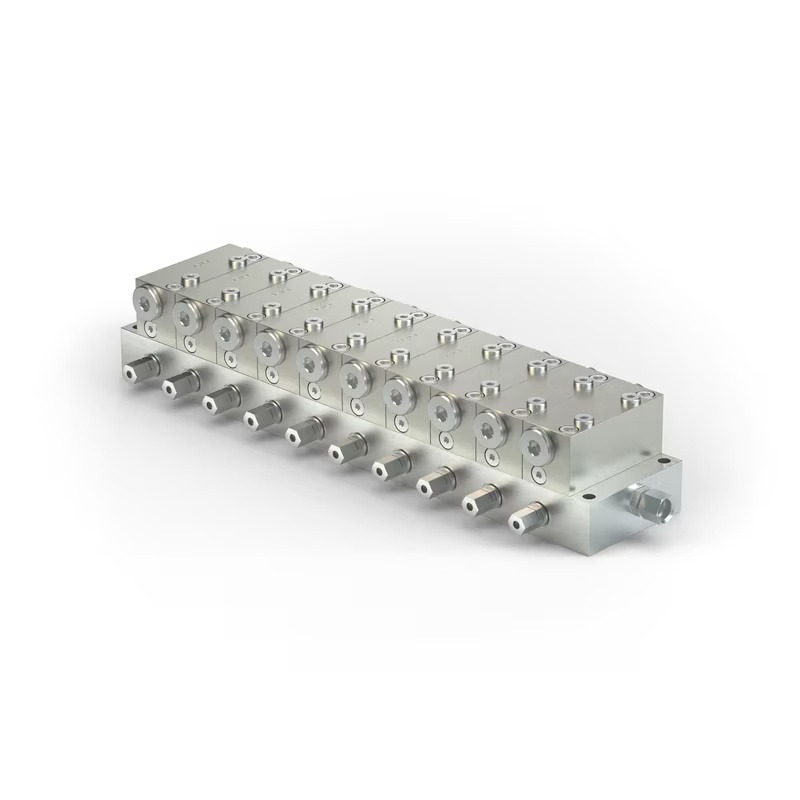

Модульные дозирующие устройства PSG2
-
Для последовательных или циркуляционных систем смазывания маслом
PSG2 состоит из опорной панели и различных дозирующих сегментов, которые могут сочетаться друг с другом для создания требуемых соотношений выходов. Каналы являются частью опорной панели, поэтому соединения и трубки остаются на месте при необходимости замены отдельных сегментов.
Технические характеристики и преимущества
- Простота обслуживания благодаря расположению выходов
- Конструктивная гибкость благодаря сменным дозирующим сегментам
- Опциональный визуальный или электрический мониторинг
- Доступны исполнения из материала с улучшенной коррозионной стойкостью
- Регулируемая подача благодаря внутреннему или внешнему объединению выходов
Области применения
- Тоннелепроходческие машины
- Бумагоделательные машины
- Автомобильная промышленность
