| Принцип работы | Агрегат подачи для смазывания минимальным количеством | |
| Смазочный материал | Масло | |
| Рабочий объём | 0,3; 0,5; 0,8 л | |
| Количество выходных отверстий | 1–2 | |
| Канал для сжатого воздуха | более 4 бар | более 58 фунтов/дюйм² |
| Расход масла | 5–100 мл/ч | 0,17–3,38 жидкой унции/ч |
| Расход воздуха | 50 нл/мин | 0,0000016 жидкой унции/мин |
| Положение монтажа | вертикальное | |
LubriLean Smart
-
LubriLean Smart
Агрегаты для смазывания минимальным количеством (MQL) с внутренней и внешней подачей смазочного материала

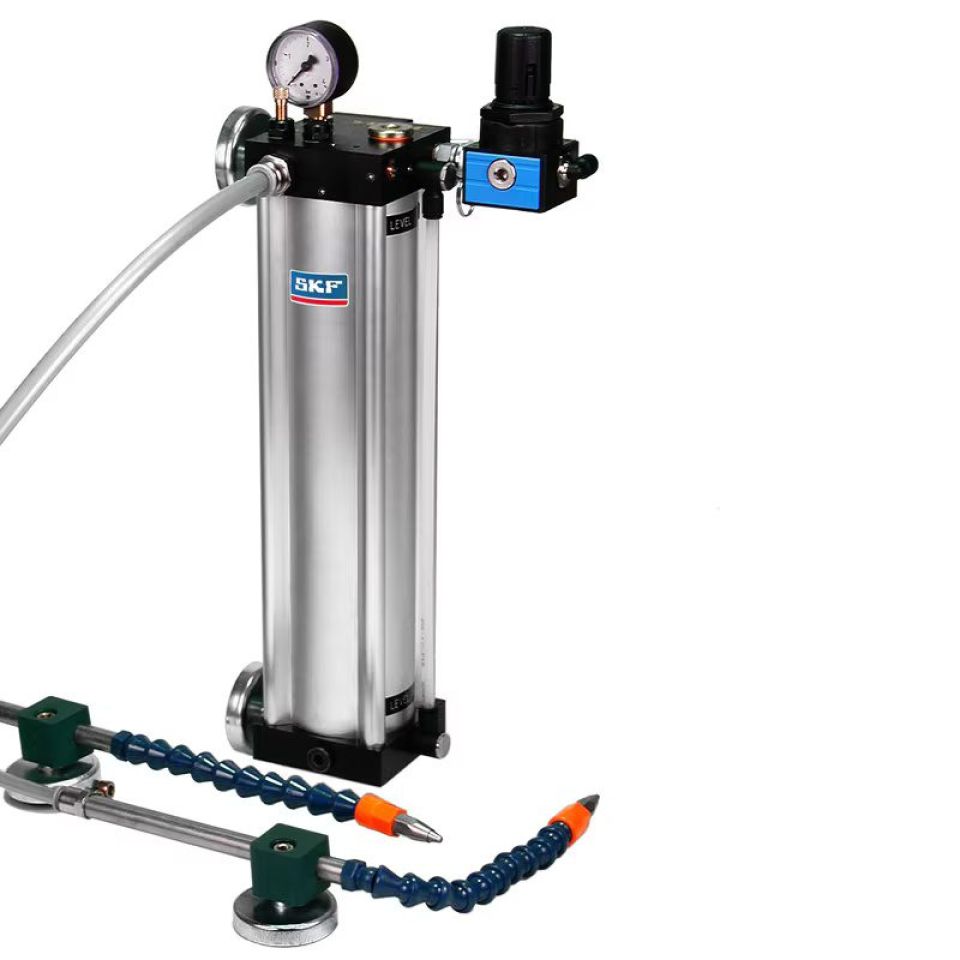

Система смазывания минимальным количеством SKF LubriLean Smart включает в себя смазочный резервуар, один или несколько узлов управления смешиванием и смазочные трубопроводы с распылительными форсунками. Подаваемый в систему сжатый воздух нагнетает давление в смазочном резервуаре, в результате чего смазочный материал по отдельной магистрали подаётся на распылительную форсунку через систему трубопроводов.
Подаваемый в точку смазывания аэрозоль образуется на выходе из форсунки по принципу Вентури. Проходящий через масловыпускное отверстие воздух захватывает с собой смазочный материал и преобразует его в мелкодисперсную смесь. Специальная концентрическая конструкция форсунки создаёт направленную струю масловоздушной смеси, не давая ей расширяться, что позволяет подавать аэрозоль в точку смазывания с очень высокой точностью. Это предотвращает загрязнение аэрозолем сопряжённых компонентов.
Технические характеристики и преимущества
- Простота модернизации
- Простота регулировки
- Высокое быстродействие
- Высокая эксплуатационная надёжность
- Отсутствие утечек после выключения
- Возможность увеличения расстояния распыления (до 300 мм)
- Низкий расход смазочного материала для формирования струи
- Повышение качества обработки поверхностей
- Отсутствие остатков смазочного материала на заготовке и стружке
- Повышение безопасности на рабочем месте и снижение негативного воздействия на экологию
- Быстрая окупаемость системы за счёт увеличения срока службы инструмента
Области применения
- Сверление, фрезерование, перфорация, нарезка резьбы
- Универсальные фрезерные станки
- Системы смазывания минимальным количеством с внешней подачей смазочного материала, до двух точек
| Номер детали | Кол-во форсунок | Ёмкость резервуара |
| UFS20-001 | 1 | 0,3 л |
| UFS20-005 | 2 | 0,3 л |
| UFS20-002 | 1 | 0,5 л |
| UFS20-006 | 2 | 0,5 л |
| UFS20-003 | 1 | 0,8 л |
| UFS20-007 | 2 | 0,8 л |
| Номер детали | Описание | |
 |
UFZ.U00-128 | 2/2-ходовой шаровой клапан Макс. рабочее давление 100 бар (1450 фунтов/дюйм²) |
 |
UFZ.U00-041 | 3/2-ходовой шаровой клапан Макс. рабочее давление 100 бар (1450 фунтов/дюйм²) |
 |
UFZ.U00-070 (5 м) UFZ.U00-071 (10 м) UFZ.U00-080 (15 м) UFZ.U00-072 (20 м) |
Базовая установка трубопровода коаксиальный, в сборе Материал: Полиуретан |
 |
UFZ.U00-067(5 м) UFZ.U00-068 (10 м) UFZ.U00-079 (15 м) UFZ.U00-069 (20 м) |
Базовая установка трубопровода коаксиальный, в сборе Материал: Стальная оболочка |
 |
UFZ.U00-022 | Концентрическое сопло Внешнее смазывание для систем SKF LubriLean Basic / Smart |
 |
UFZ.U00-037 | Форсунка для операций пиления Внешнее смазывание для систем SKF LubriLean Smart / Basic |
| LubriOil | LubriFluid F100 | |
| Номер детали | OEL…-LUBRIOIL 1) | OEL..-LUBRI-F100 1) |
| Ёмкость резервуара | 2,5; 5; 10 л | 2,5; 5; 10 л |
| Основа | сложный эфир жирной кислоты | высший спирт |
| Испытание в соответствии с DIN 51757, плотность при +20 °C | 0,92 г/см3 | 0,84 г/см3 |
| Испытание в соответствии с DIN 51562, вязкость при +40 °C | 47 мм2/с | 25 мм2/с |
| Испытание в соответствии с DIN ISO 2592, температура вспышки | 265 °C (509 °F) | 184 °C (363,2 °F) |
