| Принцип работы | устройство управления и мониторинга | |
| Рабочая температура | ||
| В перем. тока | от −10 до +50 °C | от +14 до +122 °F |
| В пост. тока | от −40 до +70 °C | от −40 до +158 °F |
| Входы | всего 10, защита от короткого замыкания, 2 аналоговых |
|
| Выходы | всего 8, релейные выходы с нормально разомкнутыми контактами 8 A, 2 из которых до 15 A |
|
| Рабочее напряжение | в зависимости от модели 100–240 В перем. тока, 24 В пост. тока ±20 % |
|
| Стандарт | CE; UL; CSA | |
| Класс защиты | IP 65 | |
| Положение монтажа | вертикальное | |
| Размеры | 270 x 170 x 90 мм | 10,7 x 6,7 x 3,5 дюйма |
Контроллер LMC 301
-
Контроллер LMC 301

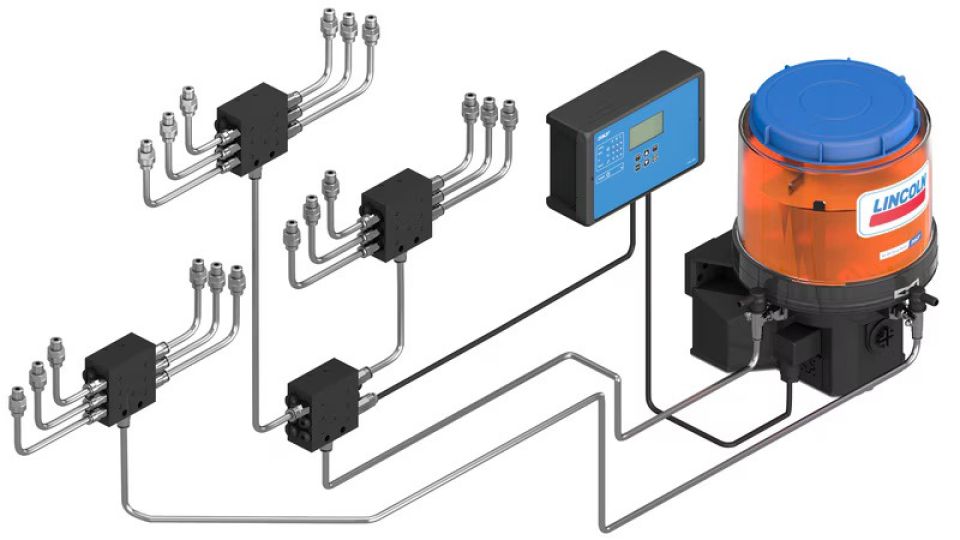

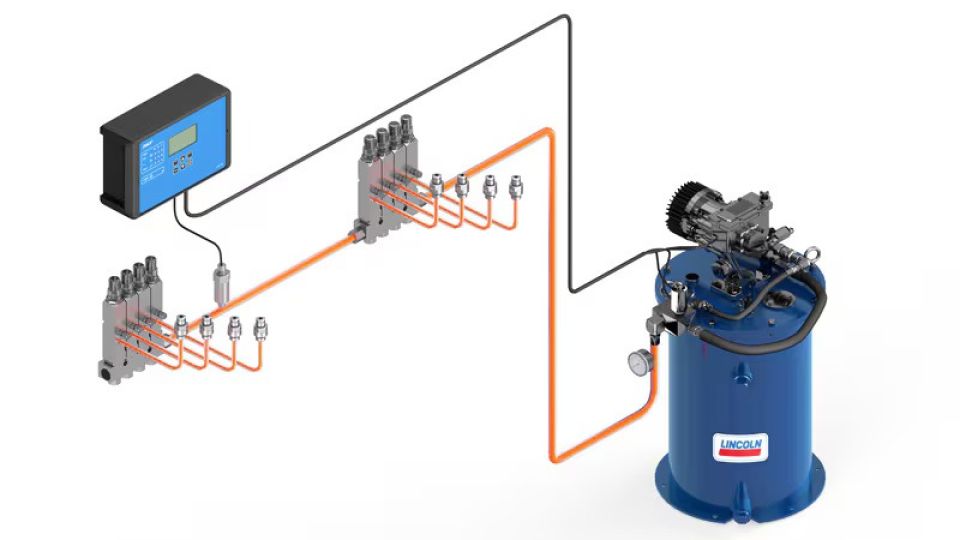

Для одно-, двух-, многомагистральных и последовательных систем смазывания

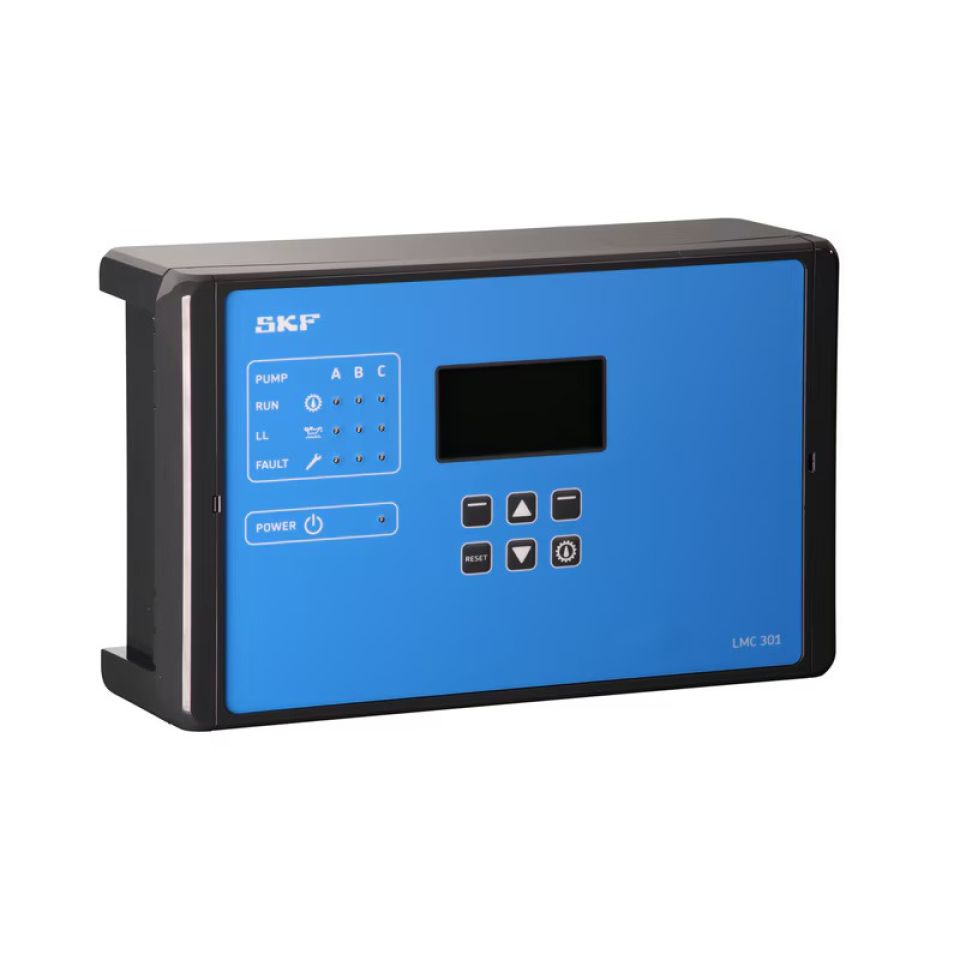

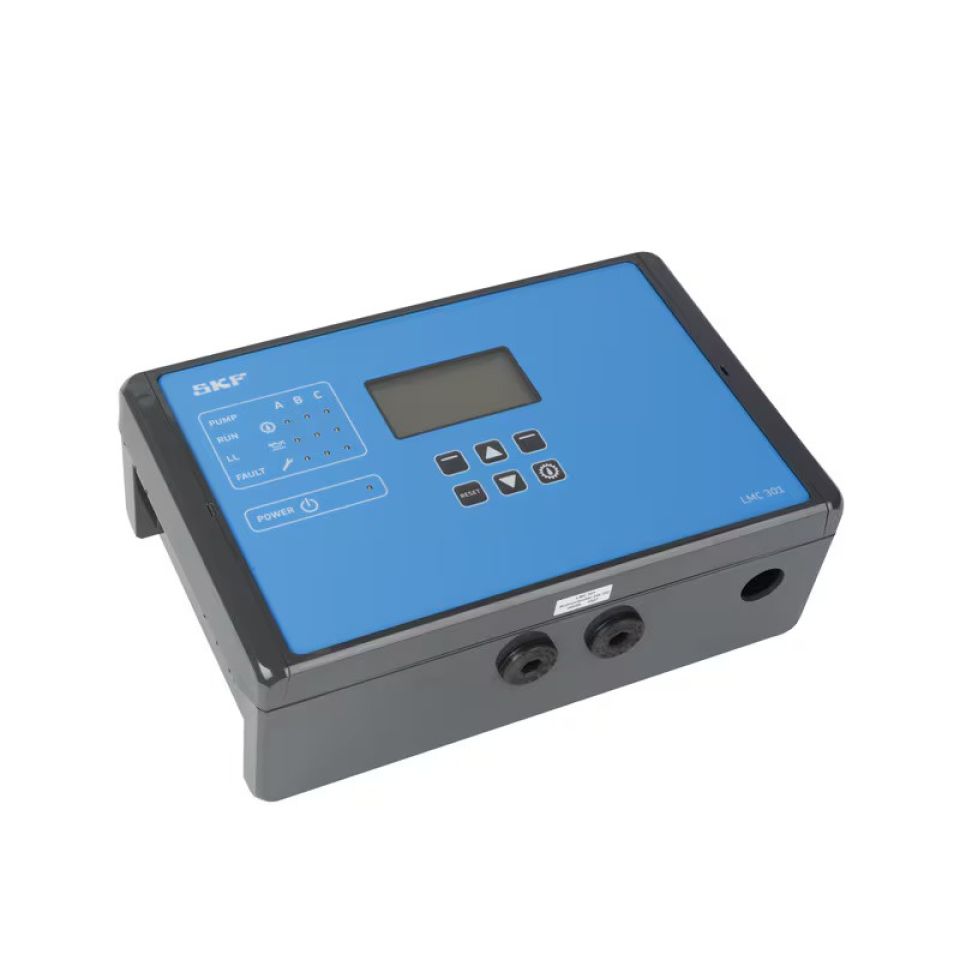

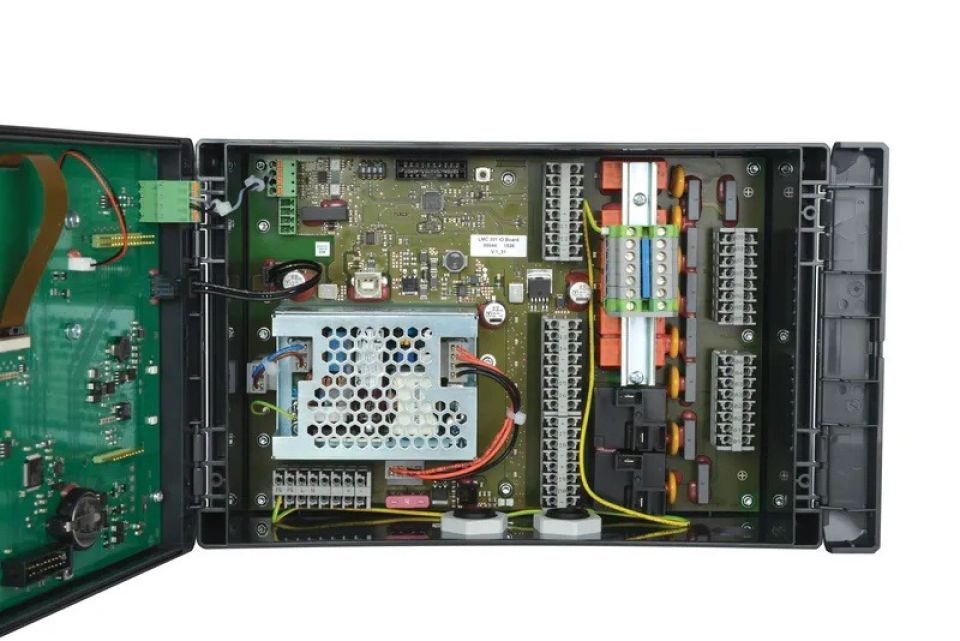

LMC 301 — компактное и модульное устройство управления и мониторинга с возможностью дооснащения. Оснащено ЖК-экраном и 6 функциональными клавишами для программирования, настройки параметров и сигнализации. Для удобства пользователя предусмотрено меню настройки. Кроме того, для настройки параметров и диагностики доступна простая компьютерная программа.
Технические характеристики и преимущества
- Интегрированные, универсальные программы смазывания
- Основное устройство с 10 цифровыми входами для 3 смазочных насосов и макс. 6 импульсных датчиков
- До 7 подчинённых устройств (расширение) с дополнительными входами для макс. 10 импульсных датчиков
- Возможность управления и мониторинга трёх смазочных насосов
- Возможность подключения универсальных генераторов импульсов
Области применения
- Оборудование общего назначения и тяжёлая промышленность
- Металлургия
- Горнодобывающая промышленность — стационарные и передвижные экскаваторы
- Пищевая промышленность
- Одно-, двух-, многомагистральные и последовательные системы
| Номер детали | Описание | |
| 086500 | LMC 301; 24 В пост. тока, ведущий | |
| 086501 | LMC 301; 100–240 В перем. тока, ведущий | |

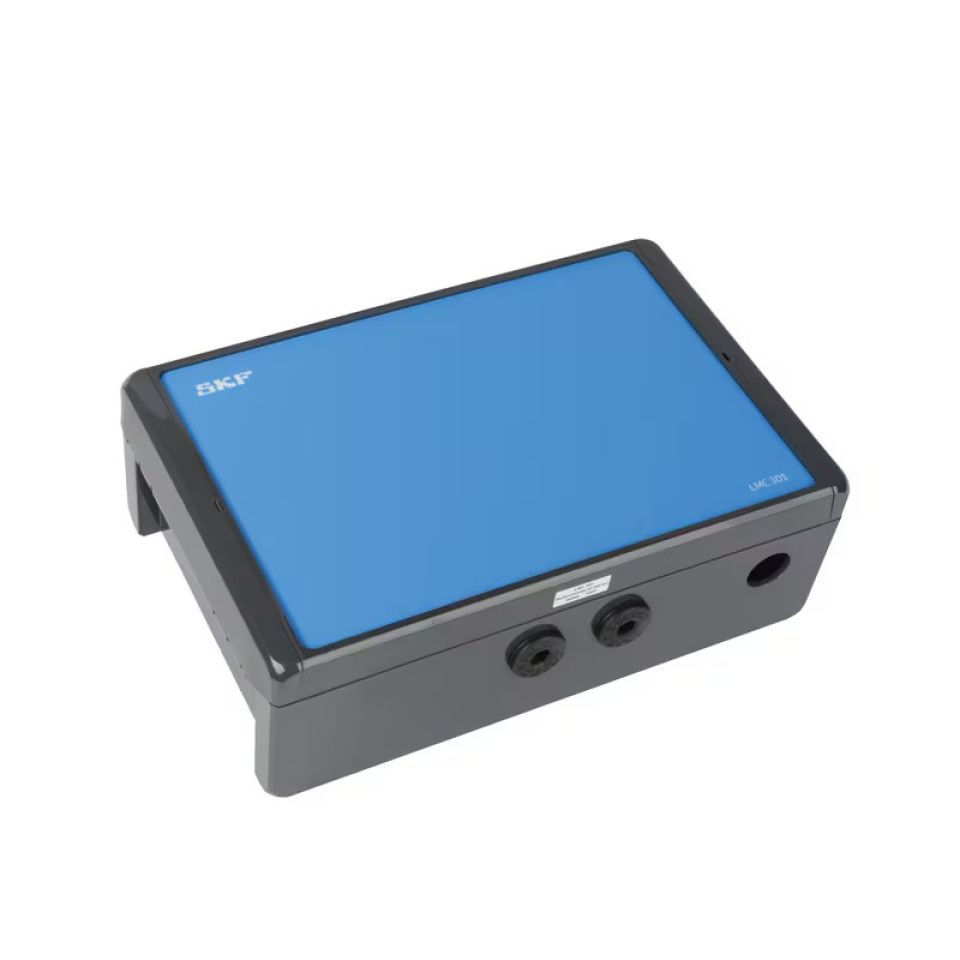

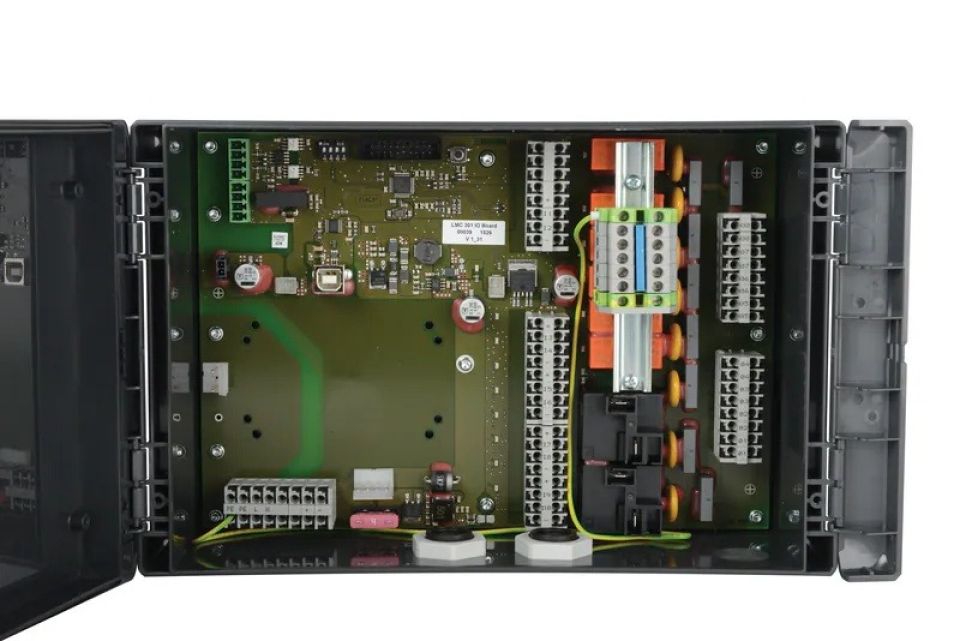

| 086502 | LMC 301; 24 В пост. тока, плата ввода-вывода, ведомый | |
| 086503 | LMC 301; 100–240 В перем. тока, плата ввода-вывода, ведомый |
| Номер детали | Описание | |
| 236-10850-7 | реле электродвигателя в сборе с пускателем электродвигателя 0,4–0,6 А | |
| 236-10850-8 | реле электродвигателя в сборе с пускателем электродвигателя 0,6–1,0 А | |
| 236-10850-9 | реле электродвигателя в сборе с пускателем электродвигателя 1,0–1,6 А | |
| 236-10980-6 | реле электродвигателя в сборе с пускателем электродвигателя 2,4–4,0 А | |
| 086504 | Корпус с дверцей в сборе | |
| 086505 | Корпус, кабель USB | |

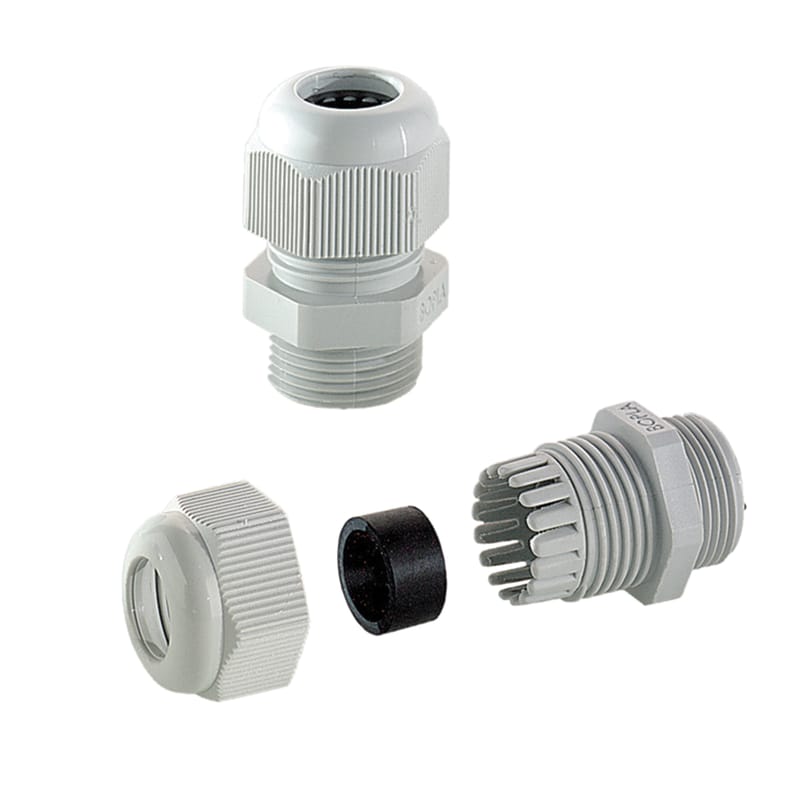

| 086506 | Комплект кабельных вводов PG-M20, IP 65, набор кабельных уплотнений (3x) | |
| 086507 | Комплект кабельных вводов PG-M20, IP 65, набор кабельных уплотнений (3x) | |
| 3515-10-6020 | Кабельные вводы PG-M20 в сборе с резьбовым колпачком, комплект кабельных уплотнений, резьбовой картридж-пробка Комплект кабельных уплотнений; для 2 проводов, ∅ 0,6 мм |
|
| 3515-10-6620 | Кабельные вводы PG-M20 в сборе с резьбовым колпачком, комплект кабельных уплотнений, резьбовой картридж-пробка Комплект кабельных уплотнений; для 4 проводов, ∅ 0,5 мм |
|
| 3515-10-7620 |  |
Заглушка |
| 3515-10-6320 | Прокладка | |
| 3515-10-6120 | Контргайка | |
| 3515-07-6120 | Уплотнения кабелепровода, IP 65, с гибкой металлической трубкой (FMC), одобрено UL Уплотнения кабелепровода AMG-M 20 x 1,5; UL 514B |
|
| 3515-10-2021 | Контргайка M20 x 1,5 | |
| 3515-07-2022 | Защитный шланг, непроницаемый для жидкостей; UL 360 (длина в метрах, при заказе укажите требуемую длину) | |
| 179-990-486 | Плоский предохранитель FK1, 3 A (32 В) в соответствии с ISO 8820-3 | |
| 236-11066-1 | Батарея, литиевый элемент питания таблеточного типа, 3 В, модель CR3032 | |
