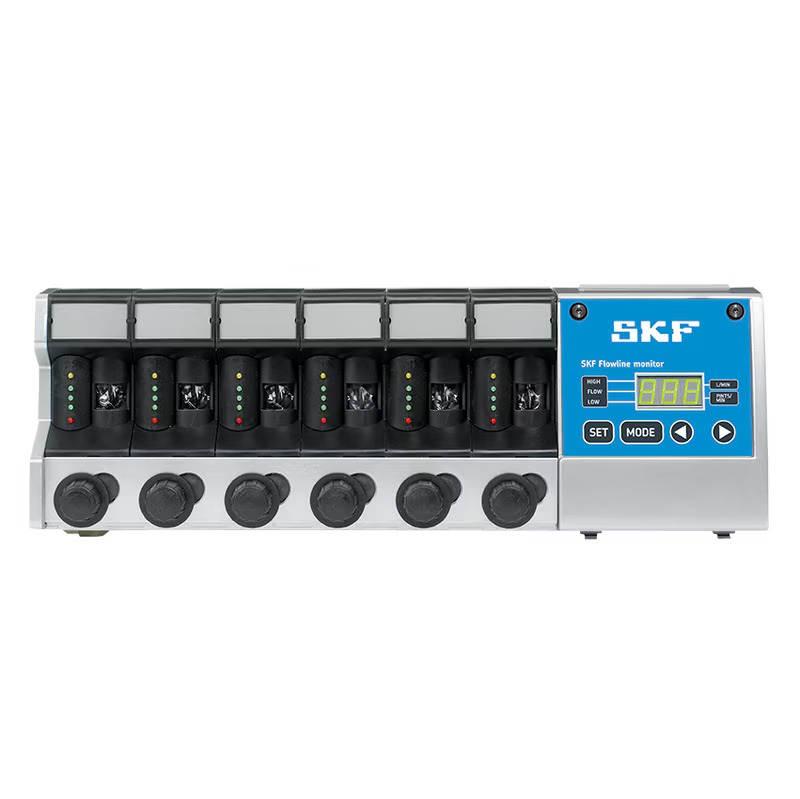

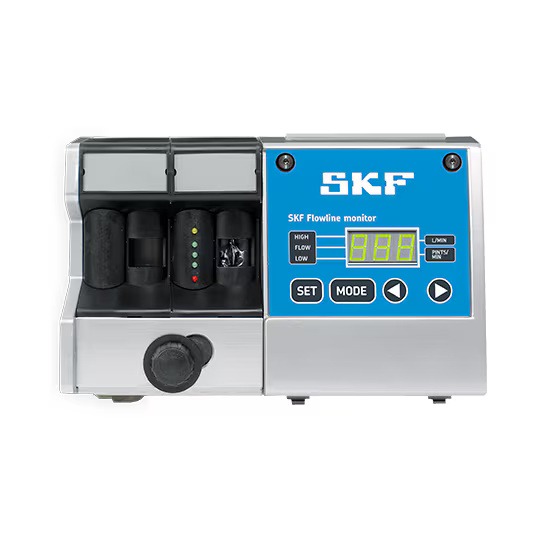

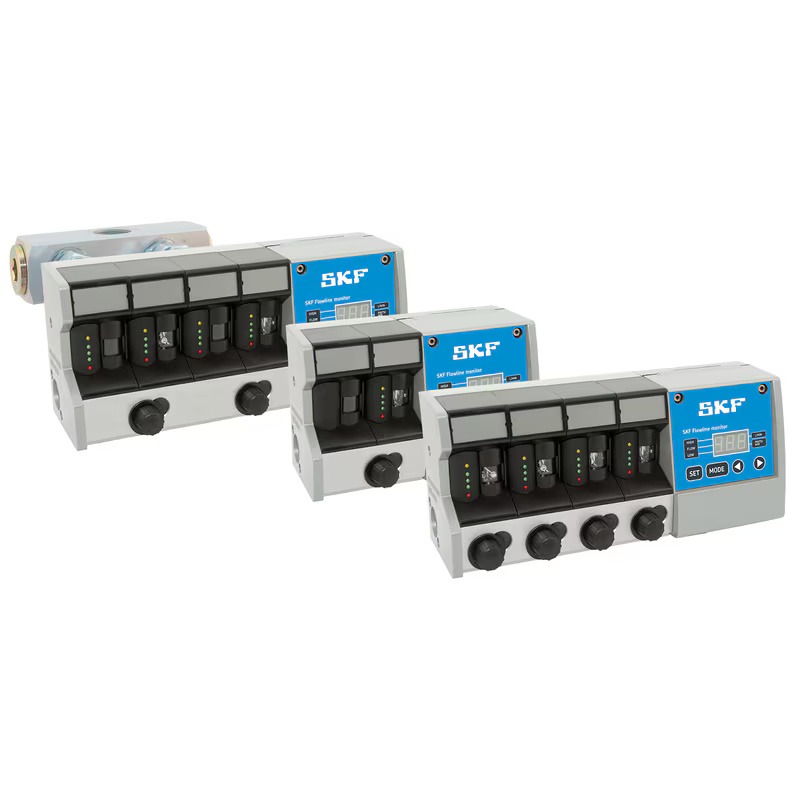

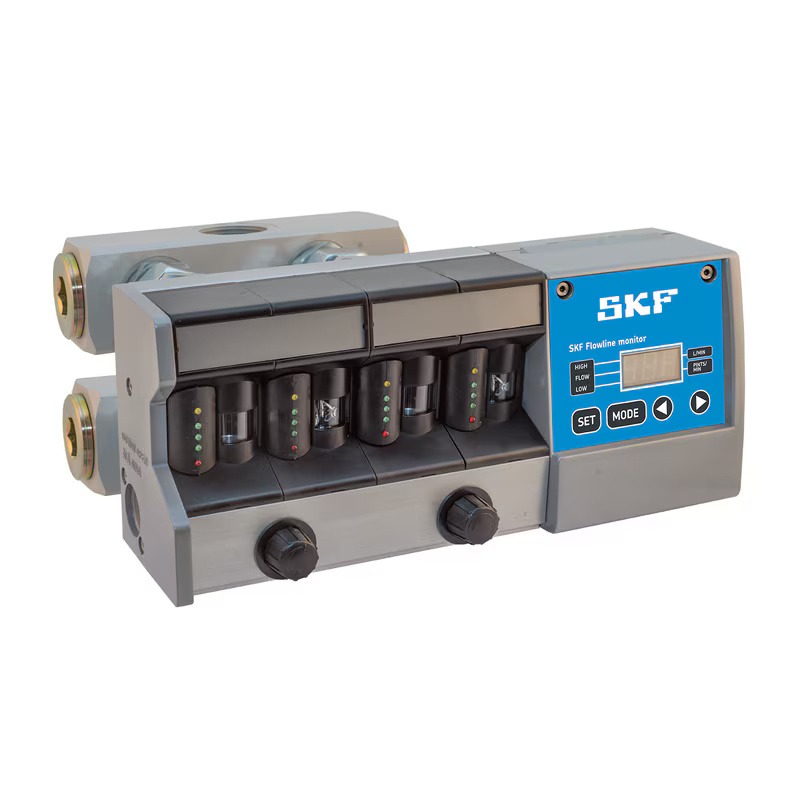

    Flowline Monitor

    • Контроль и мониторинг расхода масла в циркуляционных системах смазывания

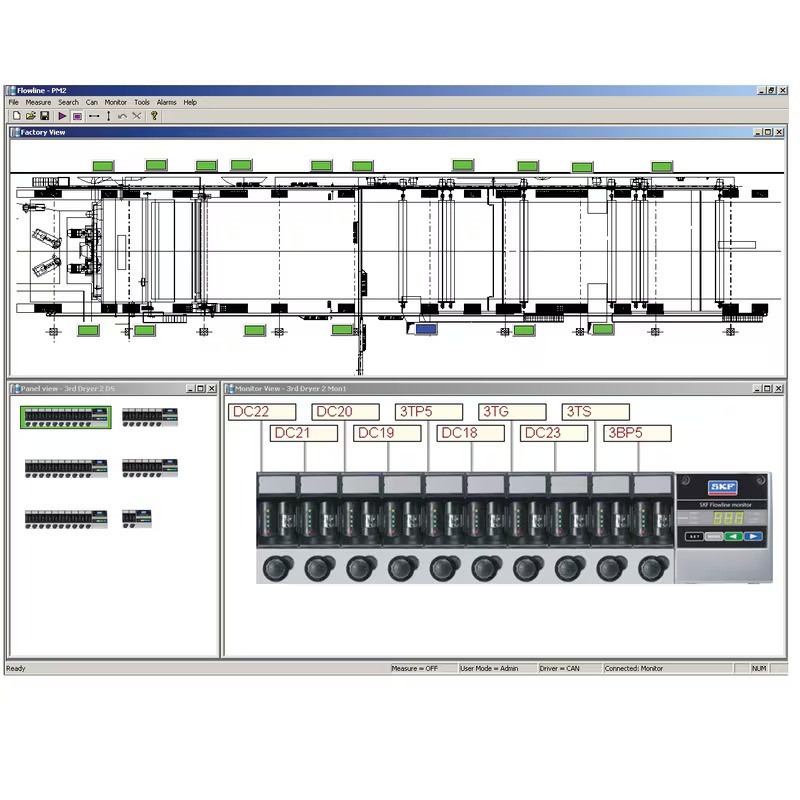

      Система мониторинга SKF Flowline Monitor предназначена для разделения, измерения и контроля расхода в циркуляционных системах смазывания маслом. Три различных типоразмера расходомеров позволяют обеспечивать контроль и мониторинг расхода от 0,1 до 100 л/мин для рабочей вязкости от 32 до 1000 мм2/с. Расходомеры имеют индивидуально программируемую установку параметров. Вне зависимости от изменений температуры и вязкости масла система SKF Flowline Monitor обеспечивает точные результаты. Возможны настройка с компьютера и удалённый мониторинг. Доступны модули мониторинга с общими устройствами сигнализации, индивидуальными устройствами сигнализации для каждой точки смазывания и интерфейсами управления технологическим процессом.

      Технические характеристики и преимущества

      • Минимальная потеря давления благодаря технологиям мониторинга с использованием турбин и регулировке клапана
      • Простой и удобный интерфейс
      • Индикация точности расхода для каждой точки смазывания
      • Возможности модульного мониторинга
      • Возможен монтаж на панели

      Области применения

      • Целлюлозно-бумажная промышленность
      • Металлургия
      • Горнодобывающая промышленность
      • Электроэнергетика
      Брошюры и руководства
       Брошюра по продукции (893.8 KB)
       Инструкции по эксплуатации и техобслуживанию (2.3 MB)
    +7 701 419 2752
    Оставить заявку
    Технические характеристики
    FL15 FL50 FL100
    Принцип работы Расходомер со встроенными средствами мониторинга
    Расход 0,1–15,0 л/мин
    0,2–30,0 пинты/мин    		 15–50 л/мин
    30–100 пинт/мин    		 50–100 л/мин
    100–200 пинт/мин
    Размер группы 2, 4, 6, 8, 10 1, 2 1
    Смазочный материал Масло
    Диапазон вязкости 32–1000 мм²/с
    Рабочее давление макс. 10 бар(145 фунтов/дюйм²)
    Рабочая температура от 0 до +65 °C (от 32 до 150 °F)
    Класс защиты IP 65
    Электропитание 20–36 В пост. тока, 24 В перем. тока(–20 до +5 %)
    Энергопотребление 5 Вт
    Сигнальное реле Сухой контакт;
    Макс. нагрузка 30 В пост. тока / 1 А, 120 В перем. тока / 1 А, резистивная нагрузка
    Входные соединения BSPP G 1 или NPT 1 BSPP 2× G 1 или 2× NPT 1
    Выходные соединения BSPP G 1/2 или NPT 1/2 BSPP G 1 или NPT 1 BSPP 2× G 1 или 2× NPT 1
    BSPP 1× G 1 1/4 или 1× NPT 1 1/4
    Размеры в мм
    мин.
    макс.    		 226 x 150 x 106
    618 x 150 x 106    		 226 x 150 x 106 324 x 150 x 222
    324 x 150 x 230
    Размеры в дюймах
    мин.
    макс.    		 8,89 x 5,9 x 4,17
    24,33 x 5,9 x 4,17    		 8,89 x 5,9 x 4,17 12,76 x 5,9 x 8,74
    12,76 x 5,9 x 9,05
    FL с соединительной резьбой BSPP (R)
    Номер для заказа Обозначение Количество расходомеров Расход на расходомер Интерфейсная плата
    л/мин пинты/мин
    13120202 FL15-02-R 2 0,1–15 0,2–32 аварийное сигнальное реле
    13120204 FL15-04-R 4 0,1–15 0,2–32 аварийное сигнальное реле
    13120206 FL15-06-R 6 0,1–15 0,2–32 аварийное сигнальное реле
    13120208 FL15-08-R 8 0,1–15 0,2–32 аварийное сигнальное реле
    13120210 FL15-10-R 10 0,1–15 0,2–32 аварийное сигнальное реле
    13120300 FL50-R 1 15–50 32–105 аварийное сигнальное реле
    13120316 FL50-02-R 2 15–50 32–105 аварийное сигнальное реле
    13127800 FL100-01-R 1 50–100 105–210 аварийное сигнальное реле
    13120212 FL15-02-R-CAN 2 0,1–15 0,2–32 модуль шины CAN
    13120214 FL15-04-R-CAN 4 0,1–15 0,2–32 модуль шины CAN
    13120216 FL15-06-R-CAN 6 0,1–15 0,2–32 модуль шины CAN
    13120218 FL15-08-R-CAN 8 0,1–15 0,2–32 модуль шины CAN
    13120220 FL15-10-R-CAN 10 0,1–15 0,2–32 модуль шины CAN
    13120310 FL50-R-CAN 1 15–50 32–105 модуль шины CAN
    13120317 FL50-02-R-CAN 2 15–50 32–105 модуль шины CAN
    13127808 FL100-01-R-CAN 1 50–100 105–210 модуль шины CAN
    13120342 FL15-02-R-RCM 2 0,1–15 0,2–32 реле и модуль шины CAN
    13120344 FL15-04-R-RCM 4 0,1–15 0,2–32 реле и модуль шины CAN
    13120346 FL15-06-R-RCM 6 0,1–15 0,2–32 реле и модуль шины CAN
    13120348 FL15-08-R-RCM 8 0,1–15 0,2–32 реле и модуль шины CAN
    13120350 FL15-10-R-RCM 10 0,1–15 0,2–32 реле и модуль шины CAN
    13120312 FL50-R-RCM 1 15–50 32–105 реле и модуль шины CAN
    13120318 FL50-02-R-RCM 2 15–50 32–105 реле и модуль шины CAN
    13127802 FL100-01-R-RCM 1 50–100 105–210 реле и модуль шины CAN
    13120362 FL15-02-R-mA 2 0,1–15 0,2–32 аналоговый модуль
    13120364 FL15-04-R-mA 4 0,1–15 0,2–32 аналоговый модуль
    13120366 FL15-06-R-mA 6 0,1–15 0,2–32 аналоговый модуль
    13120368 FL15-08-R-mA 8 0,1–15 0,2–32 аналоговый модуль
    13120370 FL15-10-R-mA 10 0,1–15 0,2–32 аналоговый модуль
    13120314 FL50-R-mA 1 15–50 32–105 аналоговый модуль
    13120319 FL50-02-R-mA 2 15–50 32–105 аналоговый модуль
    13127804 FL100-01-R-mA 1 50–100 105–210 аналоговый модуль
    13120180 FL100 выходной блок G 1 1/4 — — — —
    FL с соединительной резьбой NPT
    Номер для заказа Обозначение Количество расходомеров Расход на расходомер Интерфейсная плата
    л/мин пинты/мин
    13120222 FL15-02-U 2 0,1–15 0,2–32 аварийное сигнальное реле
    13120224 FL15-04-U 4 0,1–15 0,2–32 аварийное сигнальное реле
    13120226 FL15-06-U 6 0,1–15 0,2–32 аварийное сигнальное реле
    13120228 FL15-08-U 8 0,1–15 0,2–32 аварийное сигнальное реле
    13120230 FL15-10-U 10 0,1–15 0,2–32 аварийное сигнальное реле
    13120320 FL50-U 1 15–50 32–105 аварийное сигнальное реле
    13120336 FL50-02-U 2 15–50 32–105 аварийное сигнальное реле
    13127810 FL100-01-U 1 50–100 105–210 аварийное сигнальное реле
    13120232 FL15-02-U-CAN 2 0,1–15 0,2–32 модуль шины CAN
    13120234 FL15-04-U-CAN 4 0,1–15 0,2–32 модуль шины CAN
    13120236 FL15-06-U-CAN 6 0,1–15 0,2–32 модуль шины CAN
    13120238 FL15-08-U-CAN 8 0,1–15 0,2–32 модуль шины CAN
    13120240 FL15-10-U-CAN 10 0,1–15 0,2–32 модуль шины CAN
    13120330 FL50-U-CAN 1 15–50 32–105 модуль шины CAN
    13120337 FL50-02-U-CAN 2 15–50 32–105 модуль шины CAN
    13127810 FL100-01-U-CAN 1 50–100 105–210 модуль шины CAN
    13120352 FL15-02-U-RCM 2 0,1–15 0,2–32 реле и модуль шины CAN
    13120354 FL15-04-U-RCM 4 0,1–15 0,2–32 реле и модуль шины CAN
    13120356 FL15-06-U-RCM 6 0,1–15 0,2–32 реле и модуль шины CAN
    13120358 FL15-08-U-RCM 8 0,1–15 0,2–32 реле и модуль шины CAN
    13120360 FL15-10-U-RCM 10 0,1–15 0,2–32 реле и модуль шины CAN
    13120331 FL50-U-RCM 1 15–50 32–105 реле и модуль шины CAN
    13120338 FL50-02-U-RCM 2 15–50 32–105 реле и модуль шины CAN
    13127812 FL100-01-U-RCM 1 50–100 105–210 реле и модуль шины CAN
    13120372 FL15-02-U-mA 2 0,1–15 0,2–32 аналоговый модуль
    13120374 FL15-04-U-mA 4 0,1–15 0,2–32 аналоговый модуль
    13120376 FL15-06-U-mA 6 0,1–15 0,2–32 аналоговый модуль
    13120378 FL15-08-U-mA 8 0,1–15 0,2–32 аналоговый модуль
    13120380 FL15-10-U-mA 10 0,1–15 0,2–32 аналоговый модуль
    13120334 FL50-U-mA 1 15–50 32–105 аналоговый модуль
    13120339 FL50-02-U-mA 2 15–50 32–105 аналоговый модуль
    13127816 FL100-01-U-mA 1 50–100 105–210 аналоговый модуль
    13120182 FL100 выходной блок NPT 1 1/4 — — — —

    Сконфигурировать изделие, скачать файл CAD
