| Принцип работы | дозирующее устройство с предварительным циклом смазывания 1) | |
| Выходы | 1 | |
| Объём дозирования | ||
| масло | 0,2–1,5 см³ | 0,01–0,09 дюйма³ |
| жидкая смазка | 0,1–0,3 см³ | 0,006–0,02 дюйма³ |
| Смазочный материал | минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с жидкая смазка NLGI 000, 00 | |
| Рабочая температура | от 0 до +80 °C | от +32 до +176 °F |
| Рабочее давление | мин. 8 бар макс. 45 бар | мин. 116 фунтов/дюйм² макс. 653 фунта/дюйм² |
| Давление сброса | макс. 7 бар | макс. 101,5 фунта/дюйм² |
| Материал | алюминий, латунь (масло), никелированная латунь (жидкая смазка), медь, фторкаучук FKM (FPM)/бутадиенакрилонитрильный каучук (NBR) | |
| Соединение магистрального трубопровода | ||
| различные фитинги для трубки | ø 6–12 мм | 0,236–0,472 дюйма |
| беспаечные трубные соединения для резьбы | G 1/8; G 1/4; M 10×1 или M 14×1,5 (DIN 3862) | |
| Выходное соединение | ||
| трубка | ø 4 мм | ø 0,16 дюйма |
| для беспаечного трубного соединения | дозирующий ниппель (00) | |
| Размеры | мин. 67,5 × 22 мм макс. 78,5 × 22 мм | 2,657 × 0,866 дюйма 3,091 × 0,866 дюйма |
| Положение монтажа | любое | |
Дозирующие устройства 391 с предварительным циклом смазывания
-
Для одномагистральных систем смазывания

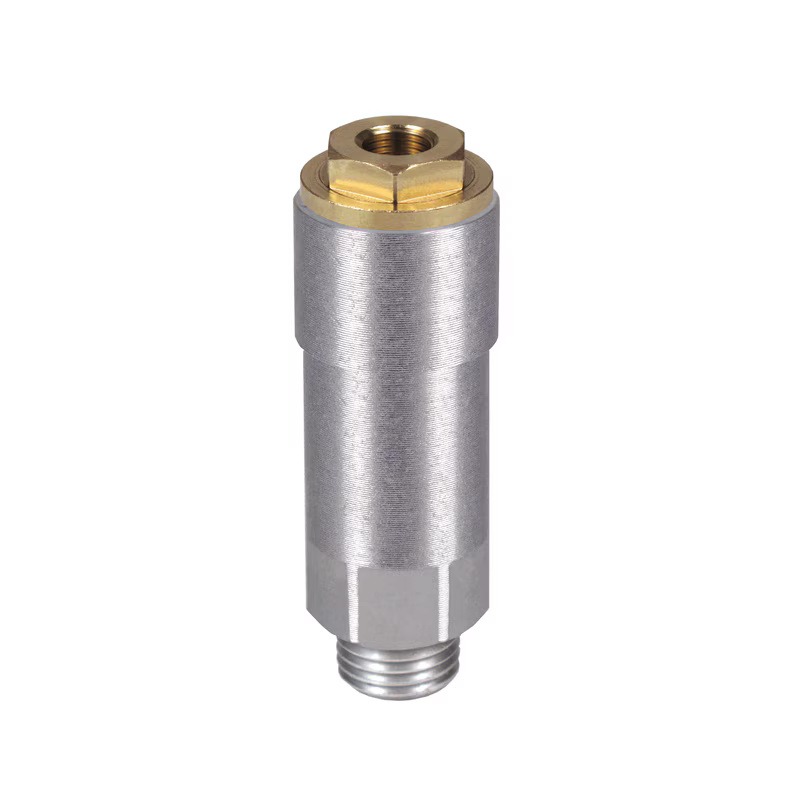

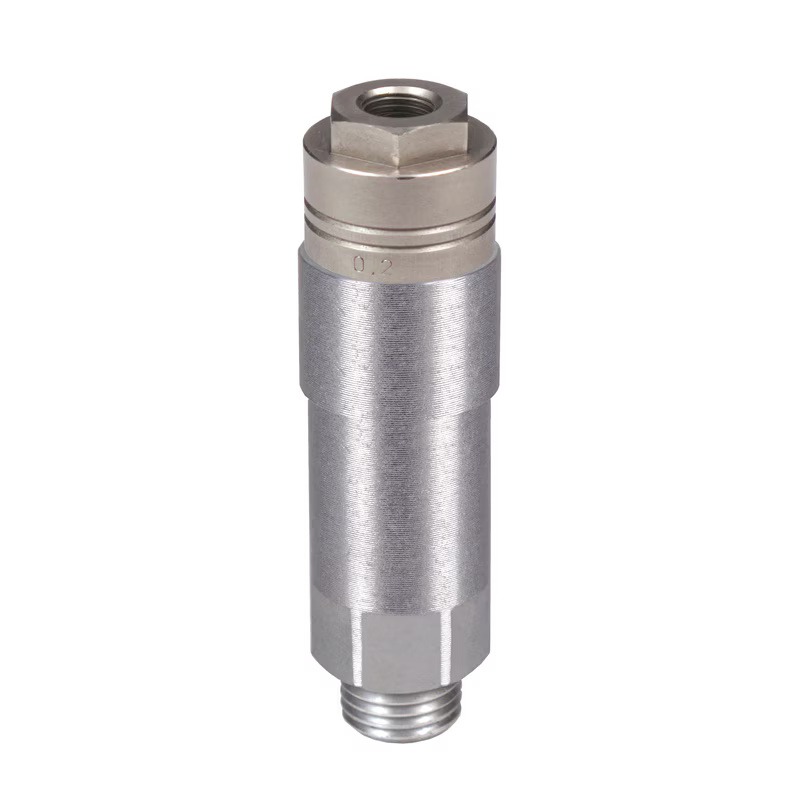

Дозирующие устройства серии 391 с предварительным циклом смазывания и одним каналом предназначены для одномагистральных систем смазывания маслом и жидкой смазкой. Эти дозирующие устройства предназначены для установки на монтажные панели и обеспечивают гибкое проектирование системы в сочетании с монтажными панелями на 1–6 каналов. Монтажные панели для дозирующих устройств серии 391 доступны в исполнении из алюминия.
Технические характеристики и преимущества
- Для использования с монтажными панелями, имеющими от одного до шести каналов в соответствии с количеством точек смазывания
- Предоставляет гибкие возможности для систем с удалёнными отдельными точками смазывания или дозирующими устройствами на несколько каналов (до 6)
- Выбор вставных или резьбовых ниппелей для соединений трубопровода подачи
- Отдельно выбираются модели монтажных панелей с различными размерами резьбы для соединений и материалов магистрального трубопровода
- Дозирующие ниппели заменяются для разных объёмов смазочного материала
Области применения
- Станки
- Печатные машины
- Упаковочные машины
- Текстильная промышленность
- Сельское хозяйство
| Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. | |
| 391-800-70000-00 |
|
| Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. | |
Сконфигурировать изделие, скачать файл CAD
Принадлежности
 | Для дозирующих устройств 391 используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M 14×1,5 мм для медной плоской уплотнительной шайбы. |
| Номер детали | Описание |
| VL-01-C-A-G1 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-01-C-A-G2 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-01-C-A-M3 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-01-C-A-M4 | Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-02-C-A-G1 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-02-C-A-G2 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-02-C-A-M3 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-02-C-A-M4 | Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-03-C-A-G1 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-03-C-A-G2 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-03-C-A-M3 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-03-C-A-M4 | Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-04-C-A-G1 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-04-C-A-G2 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-04-C-A-M3 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-04-C-A-M4 | Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-05-C-A-G1 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-05-C-A-G2 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-05-C-A-M3 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-05-C-A-M4 | Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-06-C-A-G1 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
| VL-06-C-A-G2 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
| VL-06-C-A-M3 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
| VL-06-C-A-M4 | Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M14×1,5 с выточкой для плоской шайбы, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
