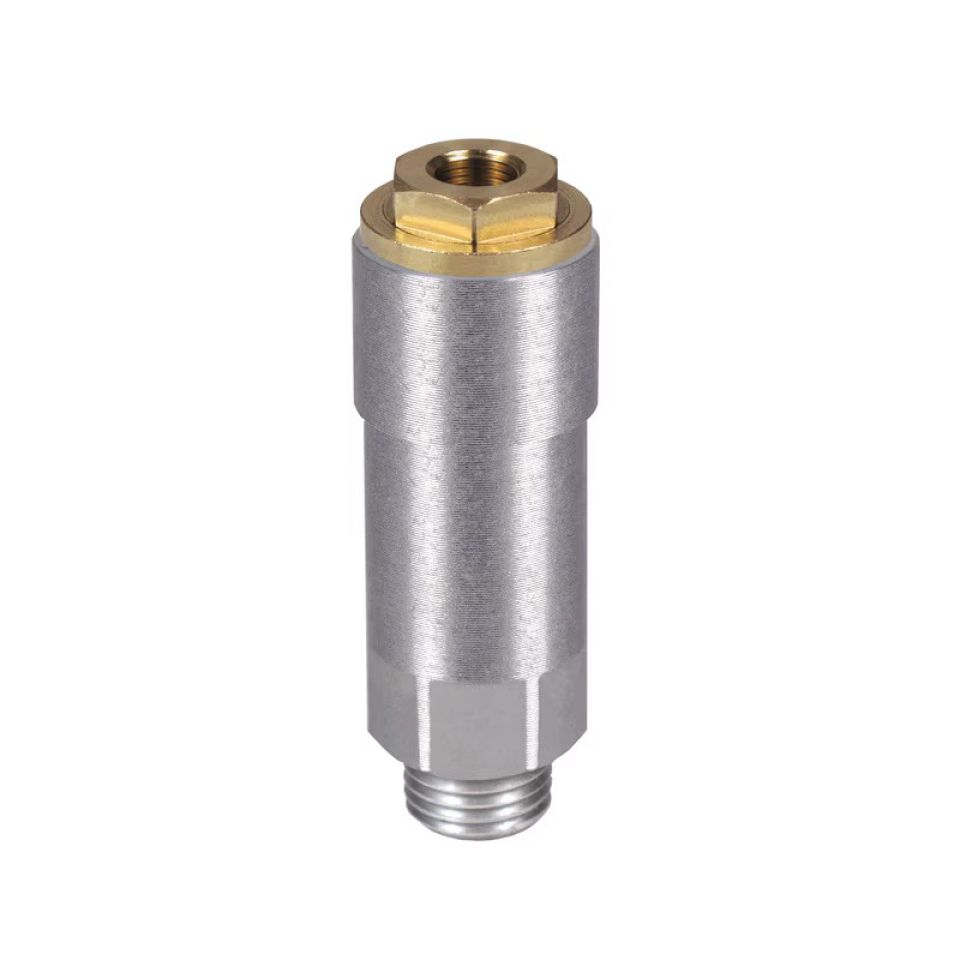

    Алдын ала майлау циклі бар 391 есепке алу құрылғысы

    • Бір қатарлы майлау жүйелері үшін

      391 сериялы алдын ала майлау, бір арналы өлшеу қондырғылары бір желілі май және сұйық майлау жүйелеріне арналған. Бұл өлшеу қондырғылары панельді орнатуға арналған және 1-ден 6-арнаға дейінгі өлшеу қондырғыларымен пайдаланылған кезде жүйенің икемді дизайнын қамтамасыз етеді. 391 сериялы өлшеу қондырғыларына арналған орнату тақталары алюминийден жасалған.

      Техникалық сипаттамалары мен артықшылықтары

      • Майлау нүктелерінің санына сәйкес бір-алты арнасы бар монтаждау панельдерімен пайдалануға арналған
      • Қашықтағы жеке майлау нүктелері немесе көп арналы өлшеу құрылғылары (6-ға дейін) бар жүйелер үшін икемділікті қамтамасыз етеді.
      • Жеткізу желісінің қосылымдары үшін итерілетін немесе бұрандалы ниппельдерді таңдау
      • Қосылымдар мен магистральдық құбыр материалдары үшін әртүрлі жіп өлшемдері бар монтаждау панелінің үлгілері бөлек таңдалады.
      • Өлшеу ниппельдері әртүрлі көлемдегі майлау үшін ауыстырылады

      Қолдану аймақтары

      • Станоктар
      • Баспа машиналары
      • Қаптама машиналары
      • Тоқыма өнеркәсібі
      • Ауыл шаруашылығы
      Брошюралар мен нұсқаулықтар
       Өнім брошюрасы (2,0 МБ)
    +7 701 419 2752
    Техникалық сипаттамалар
    Жұмыс принципі алдын ала майлау циклі бар мөлшерлеу құрылғысы 1)
    Шығулар 1
    Дозалау көлемі
    май 0,2–1,5 см³ 0,01–0,09 дюйм³
    сұйық майлаушы 0,1–0,3 см³ 0,006–0,02 дюйм³
    Майлаушы минералды және синтетикалық май, 20–2000 мм²/с, 0,031–3,100 дюйм²/с
    сұйық майлаушы NLGI 000, 00
    Жұмыс температурасы 0-ден +80 °C-қа дейін +32-ден +176 °F-қа дейін
    Жұмыс қысымы мин. 8 бар
    максимум 45 бар    		 мин. 116 psi
    максимум 653 psi
    Қысымды жеңілдету максимум 7 бар максимум 101,5 psi
    Материал алюминий, жез (май), никельмен қапталған латунь (сұйық майлаушы),
    мыс, фторлы каучук FKM (FPM)/бутадиен акрилонитрилді каучук (NBR)
    Магистральдық құбырды қосу
    түтіктерге арналған әртүрлі фитингтер ø 6–12 мм 0,236–0,472 дюйм
    дәнекерсіз құбыр қосылымдары
    ою үшін    		 G 1/8; G 1/4;
    M 10×1 немесе M 14×1,5 (DIN 3862)
    Шығару қосылымы
    түтік ø 4 мм ø 0,16 дюйм
    құбырларды дәнекерлеусіз қосуға арналған өлшеуіш ниппель (00)
    Өлшемдері мин. 67,5 × 22 мм
    максимум 78,5 × 22 мм    		 2,657 x 0,866 дюйм
    3,091 x 0,866 дюйм
    Орнату орны кез келген
    1. 1)
      Алдын ала майлауды өлшейтін құрылғы = Тікелей майлау инжекторы
      Сорғы қысымы мойынтірекке майлауды тікелей береді.
    Тапсырыс үлгісі
    Өнім конфигурация кодын пайдаланып конфигурациялануы мүмкін. Тапсырыс үлгісі бір ықтимал бөлік нөмірі мен түсіндірмені тізімдейді.
    391-800-70000-00
    • 390 сериялы өнімдер
    • 1 дозалау нүктесі
    • Дизайн коды 8 (май үшін; шығыс ø 4 мм; мөлшерлеуші ниппель материалы: жез; фторрезеңке (FKM) негізіндегі эластомер)
    • 00 шығыс қосылымы
    • Дозалау көлемі: 0,60 см3
    Төмендегі CAD конфигураторы арқылы өнімді конфигурациялауға болады. Бұл сізге нақты тапсырыс нөмірін береді.

    Өнімді конфигурациялаңыз, CAD файлын жүктеңіз

    Аксессуарлар

    Монтаждау панельдері
    Manifolds for single-line metering devices_12_1 391 мөлшерлеу қондырғысы үшін мыс тегіс тығыздағыш шайбаға арналған M 14x1,5 мм жіппен 1-6 розеткалары бар (бұрандалы арматура үшін) VL монтаждау панельдері қолданылады.
    Тапсырыс беру туралы ақпарат - панельдерді орнату
    Бөлшек нөмірі Сипаттама
    VL-01-CA-G1 Монтаждау тақтасы 1 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/8 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-01-CA-G2 Монтаждау тақтасы 1 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/4, пішін X, шағын
    VL-01-CA-M3 Монтаждау тақтасы 1 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-01-CA-M4 Монтаждау тақтасы 1 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14x1,5 тегіс шайбаға арналған ойығы бар, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-02-CA-G1 Монтаж тақтасы 2 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/8 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-02-CA-G2 Монтаж тақтасы 2 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/4 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-02-CA-M3 Монтаж тақтасы 2 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойығы бар, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-02-CA-M4 Монтаж тақтасы 2 розеткамен (бұрандалы арматура үшін), тегіс шайбаға арналған ойығы бар қалыпты профилі M14x1,5, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-03-CA-G1 Монтаждау тақтасы 3 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/8, пішін X, шағын
    VL-03-CA-G2 Монтаждау тақтасы 3 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/4, пішін X, шағын
    VL-03-CA-M3 Монтаж тақтасы 3 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойығы бар, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-03-CA-M4 Монтаж тақтасы 3 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14x1,5 тегіс шайбаға арналған ойығы бар, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-04-CA-G1 Монтаж тақтасы 4 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/8, пішін X, шағын
    VL-04-CA-G2 4 розеткамен (бұрандалы арматура үшін) монтаждық тақтайша, қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/4, пішін X, шағын
    VL-04-CA-M3 Монтаж тақтасы 4 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойығы бар, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-04-CA-M4 Монтаж тақтасы 4 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14x1,5 тегіс шайбаға арналған ойығы бар, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-05-CA-G1 Бекіту тақтасы 5 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, DIN 3852-2 сәйкес G 1/8, пішін X, шағын
    VL-05-CA-G2 Бекіту тақтасы 5 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/4 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-05-CA-M3 Монтаждау тақтасы 5 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-05-CA-M4 Монтаж тақтасы 5 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14x1,5 тегіс шайбаға арналған ойықпен, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-06-CA-G1 6 розеткасы бар монтаж тақтайшасы (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/8 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-06-CA-G2 6 розеткасы бар монтаж тақтайшасы (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойықпен, алюминий, G 1/4 DIN 3852-2 сәйкес, X пішіні, шағын
    VL-06-CA-M3 Монтаж тақтасы 6 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14×1,5 тегіс шайбаға арналған ойығы бар, алюминий, M10x1 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
    VL-06-CA-M4 Монтаж тақтасы 6 розеткамен (бұрандалы арматура үшін), қалыпты профиль M14x1,5 тегіс шайбаға арналған ойығы бар, алюминий, M14x1,5 DIN 3862 сәйкес құбырларды дәнекерлеусіз қосуға арналған ойықпен
