| Тип датчика | Универсальный | Биполярный | Индуктивный |
| Принцип работы | Магнитный датчик | Магнитный датчик | Индуктивный датчик |
| Электрические характеристики | 3-проводной, пост. тока, PNP 2-проводной, пост. тока, PNP/NPN |
2-проводной, пост. тока, PNP/NPN | 3-проводной, пост. тока, PNP |
| Материал корпуса | нержавеющая сталь 1.4016 | 1.4016 | V4A (1.4571) |
| Материал (активная часть) | нержавеющая сталь 1.4404 | 1.4404 | |
| Материал (разъём) | PEI | PEI | |
| Диапазон температур | От −40 до +85 °C (от −40 до +185 °F) |
От −40 до +85 °C (от −40 до +185 °F) |
От −40 до +80 °C (от −40 до +176 °F) |
| Смазочные материалы | Пластичные смазки до класса NLGI 2 (3) включительно; синтетические и минеральные масла | ||
| Давление 1) | до 400 бар (5800 фунтов/дюйм²) | ||
| Класс защиты 2) | IP65 / IP68 / IP69K | IP67 | |
| Переключающая функция | нормально разомкнутый контакт | ||
| Тип соединения | M12x1, код А | ||
| Рабочее напряжение UB | 10–36 В пост. тока | ||
| Индикатор состояния переключения | Жёлтый светодиод | ||
| Частота переключения | макс. 10 Гц | макс. 200 Гц | |
| Устойчивость к магнитному полю | От −0,5 до +0,5 мТл | От −50 до +50 мТл | |
| Защита от короткого замыкания | ● | ● | ● |
| Защита от обратной полярности | ● | ● | ● |
| Устойчивость к перегрузке | ● | ● | ● |
Датчики поршня
-
Для последовательных и двухмагистральных дозирующих устройств

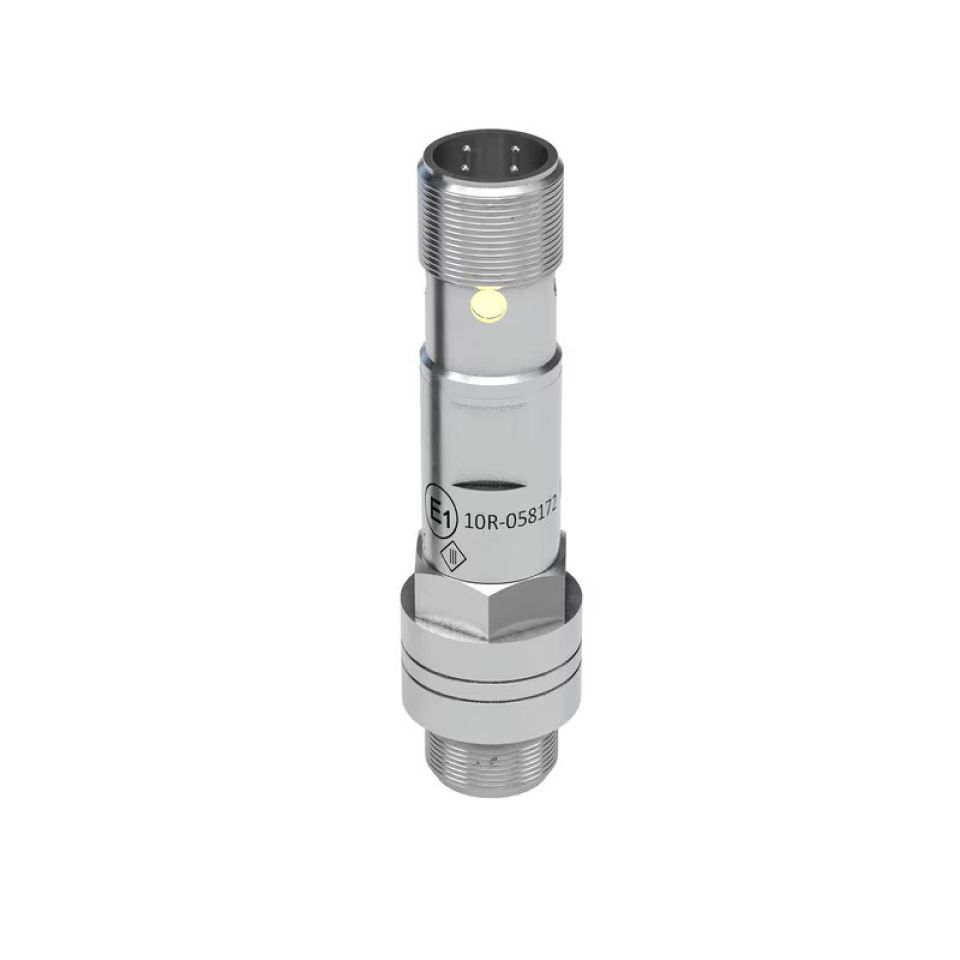

SKF предлагает три типа датчиков положения поршня: универсальные, биполярные и индуктивные.

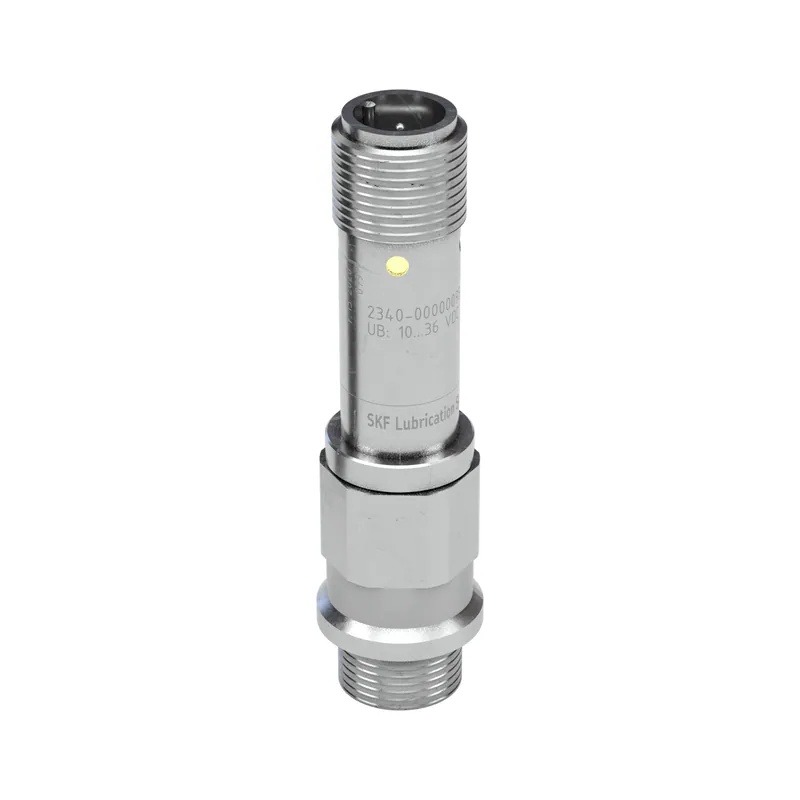

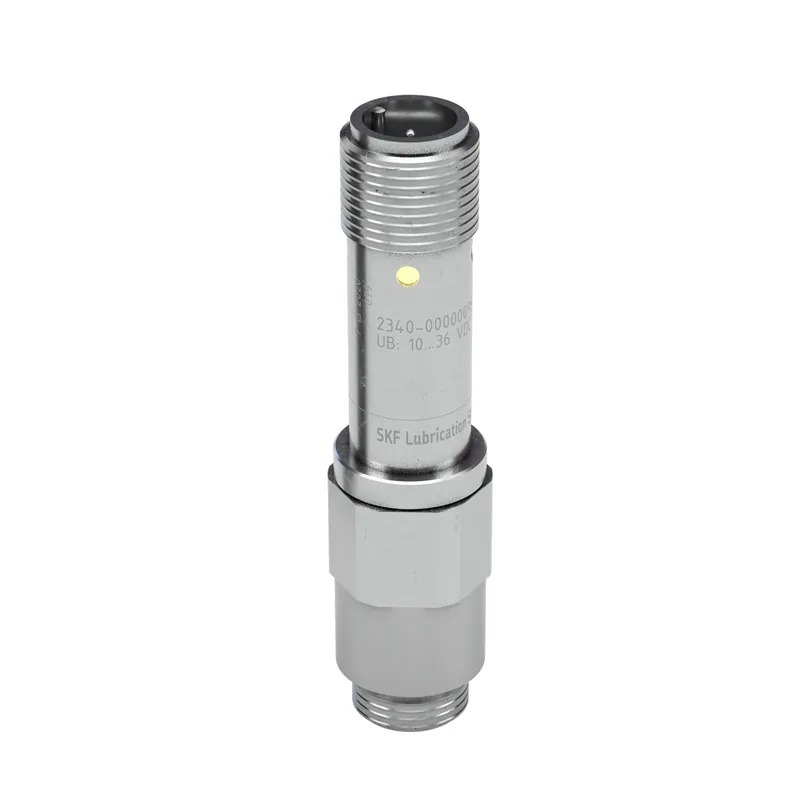

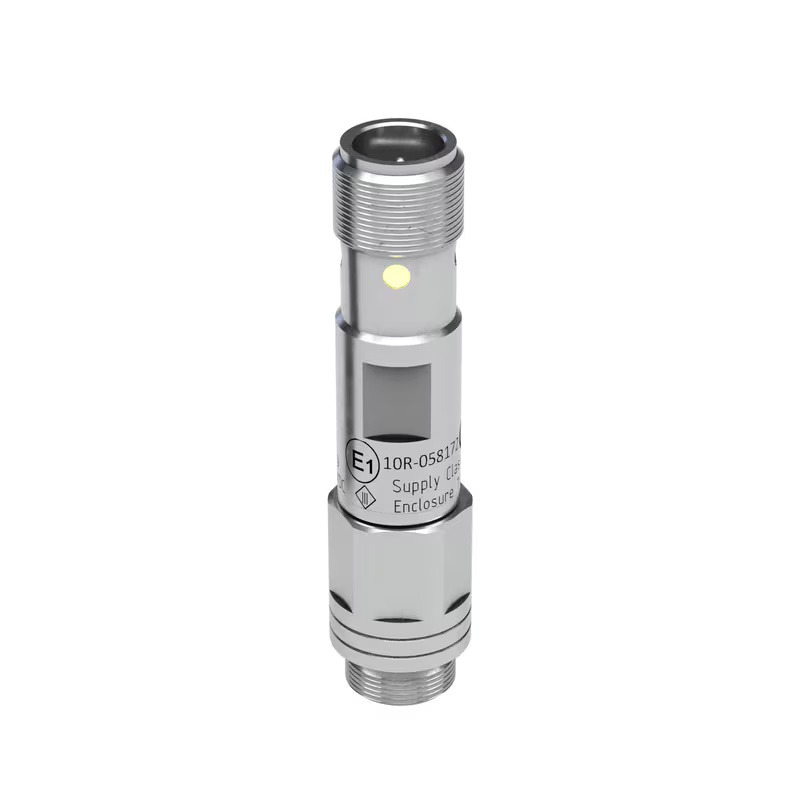

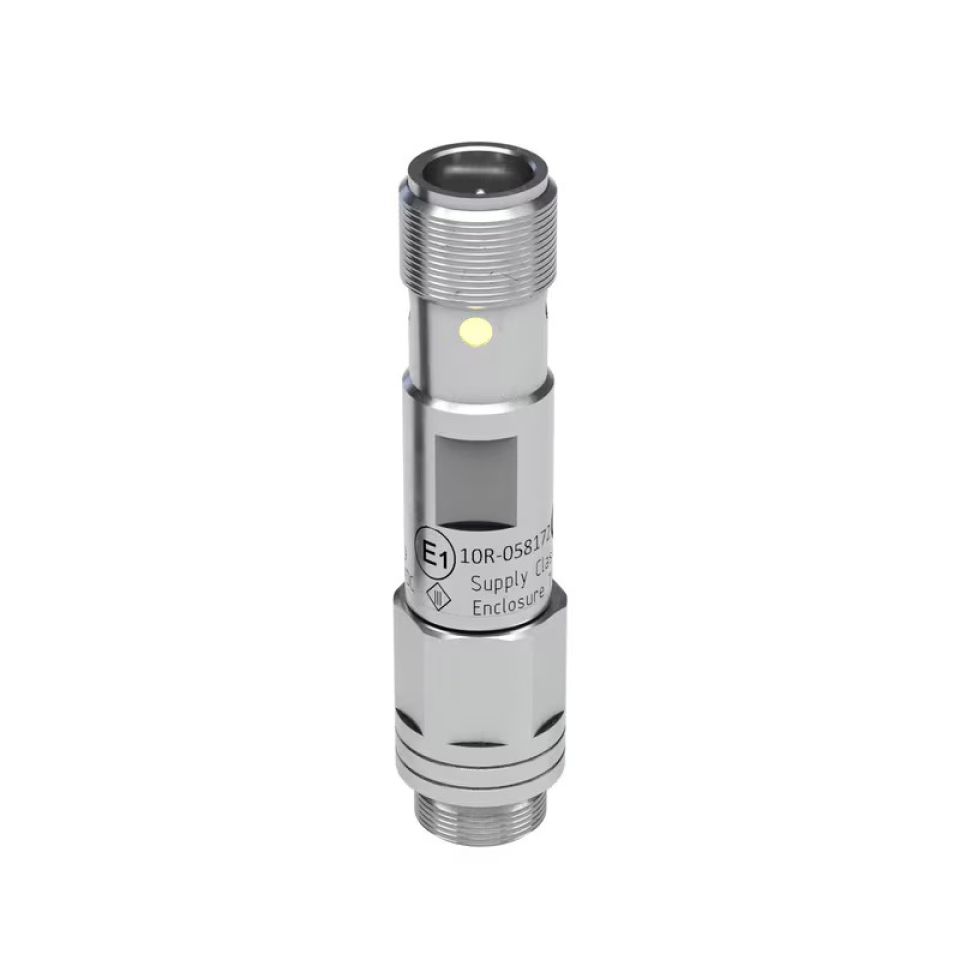

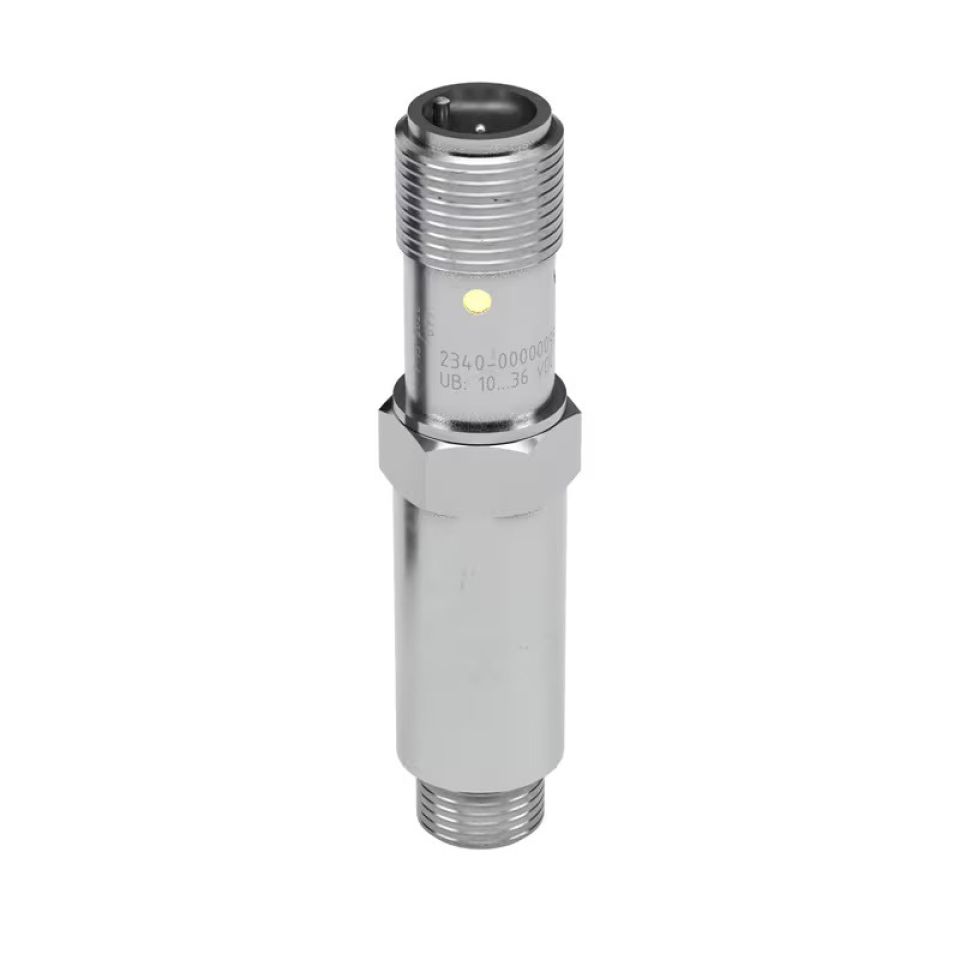

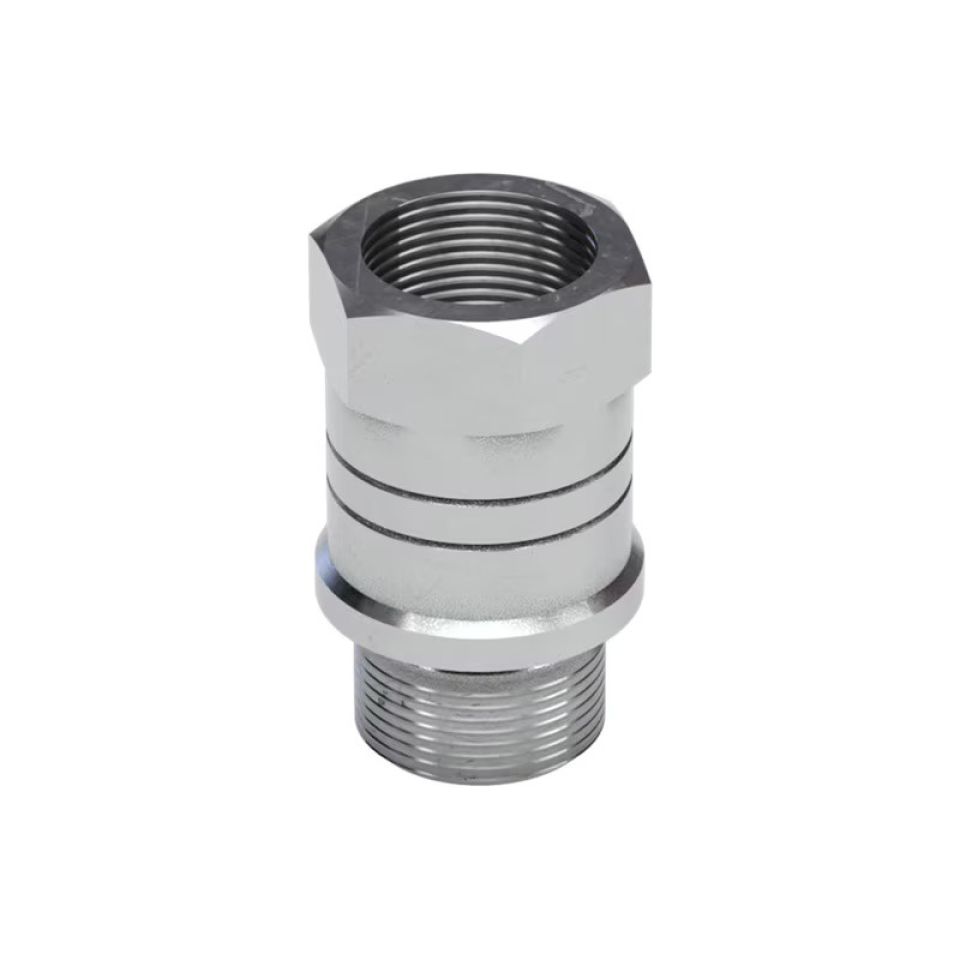

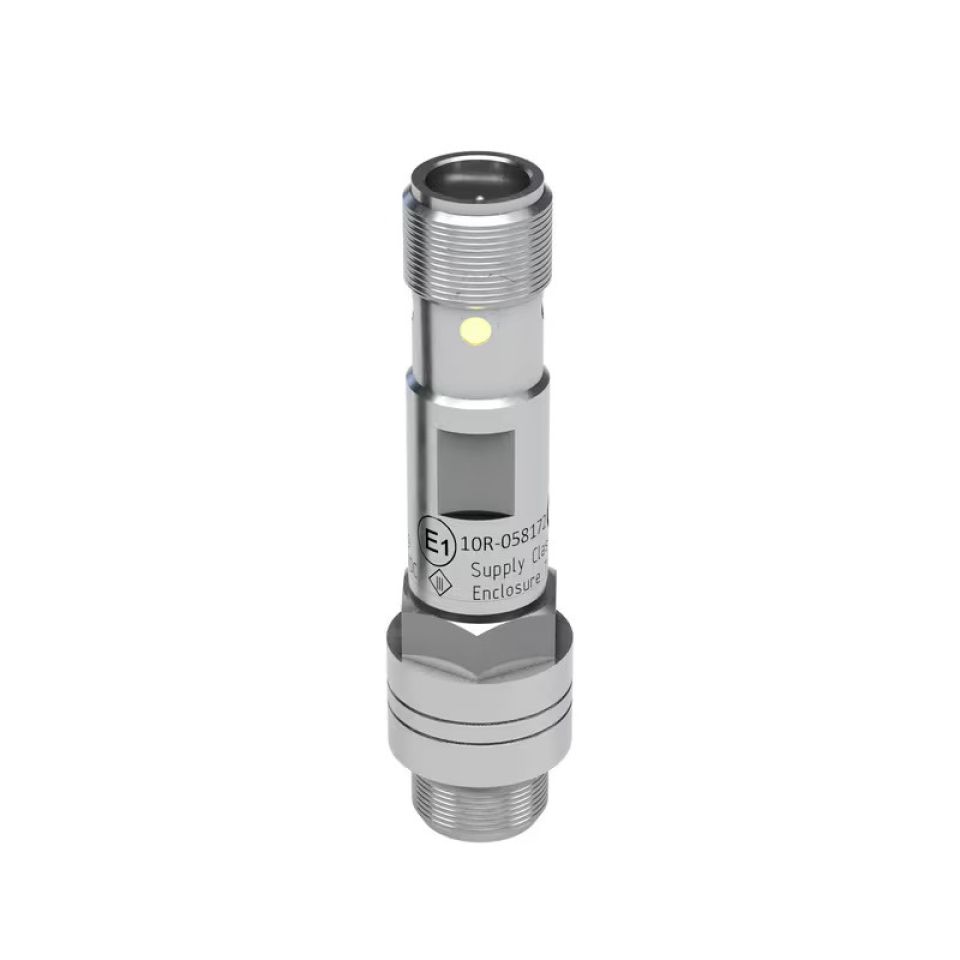

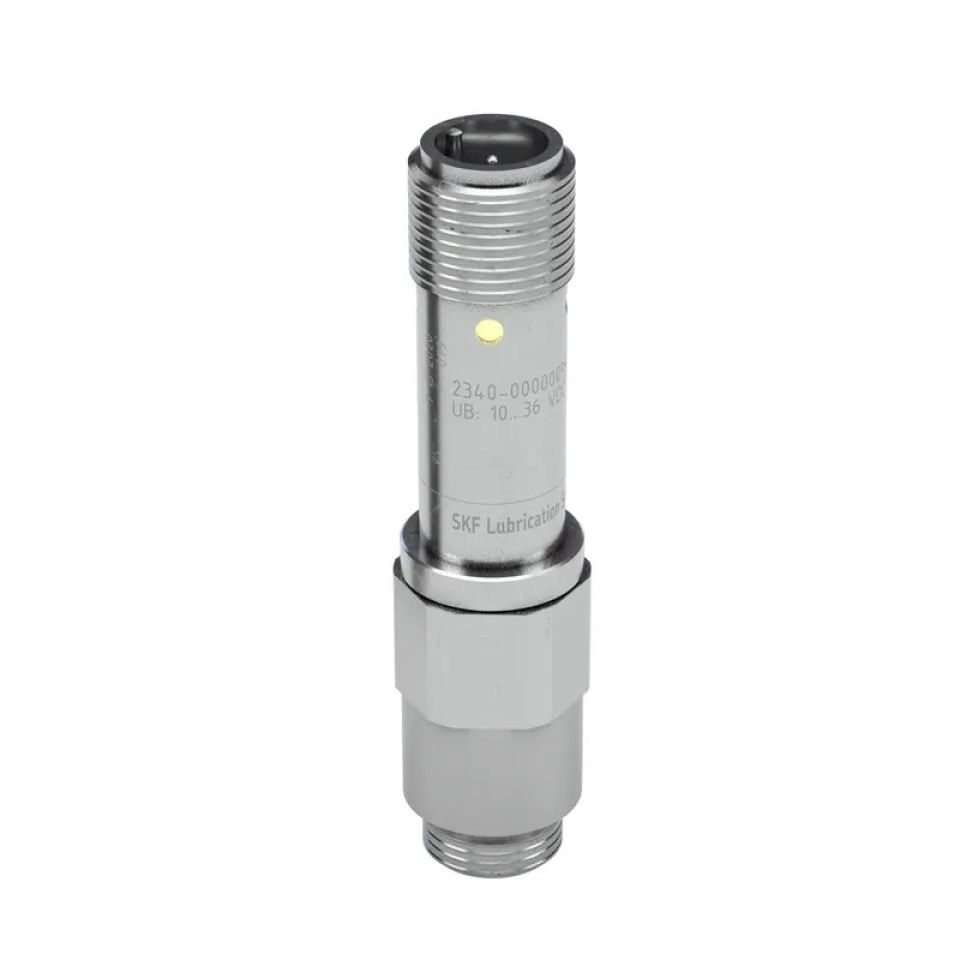

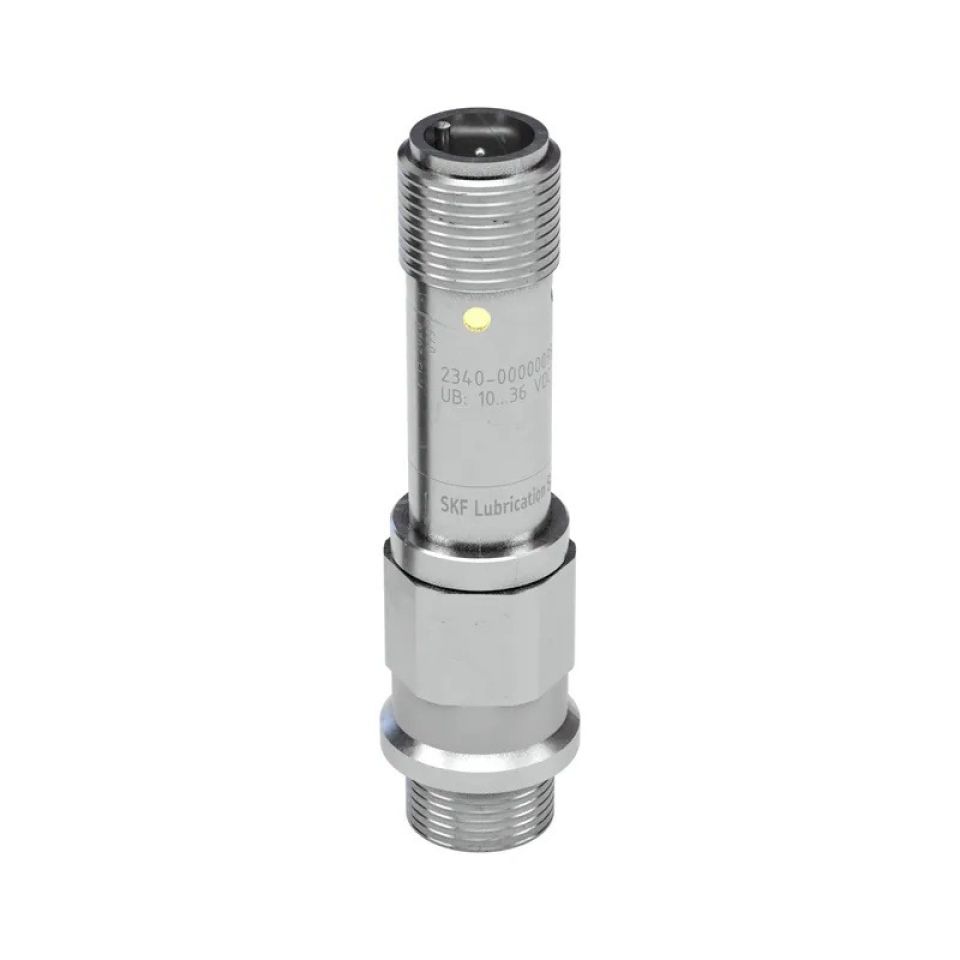

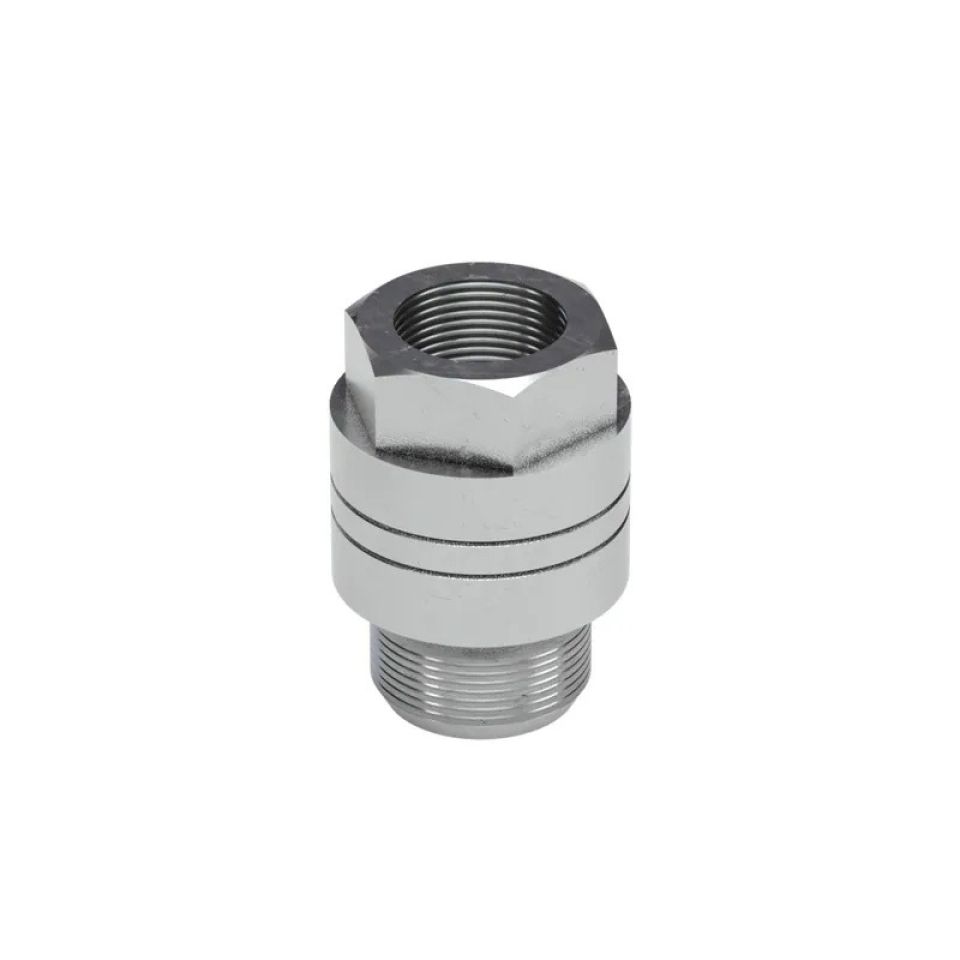

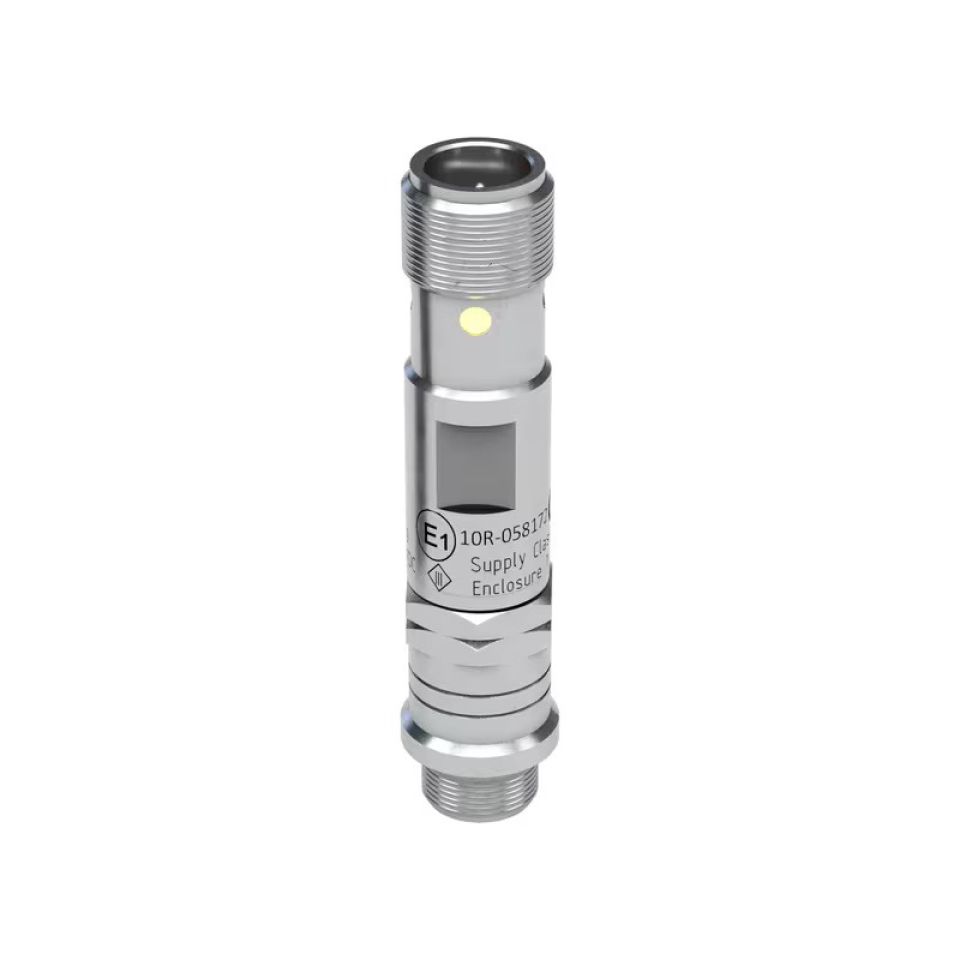

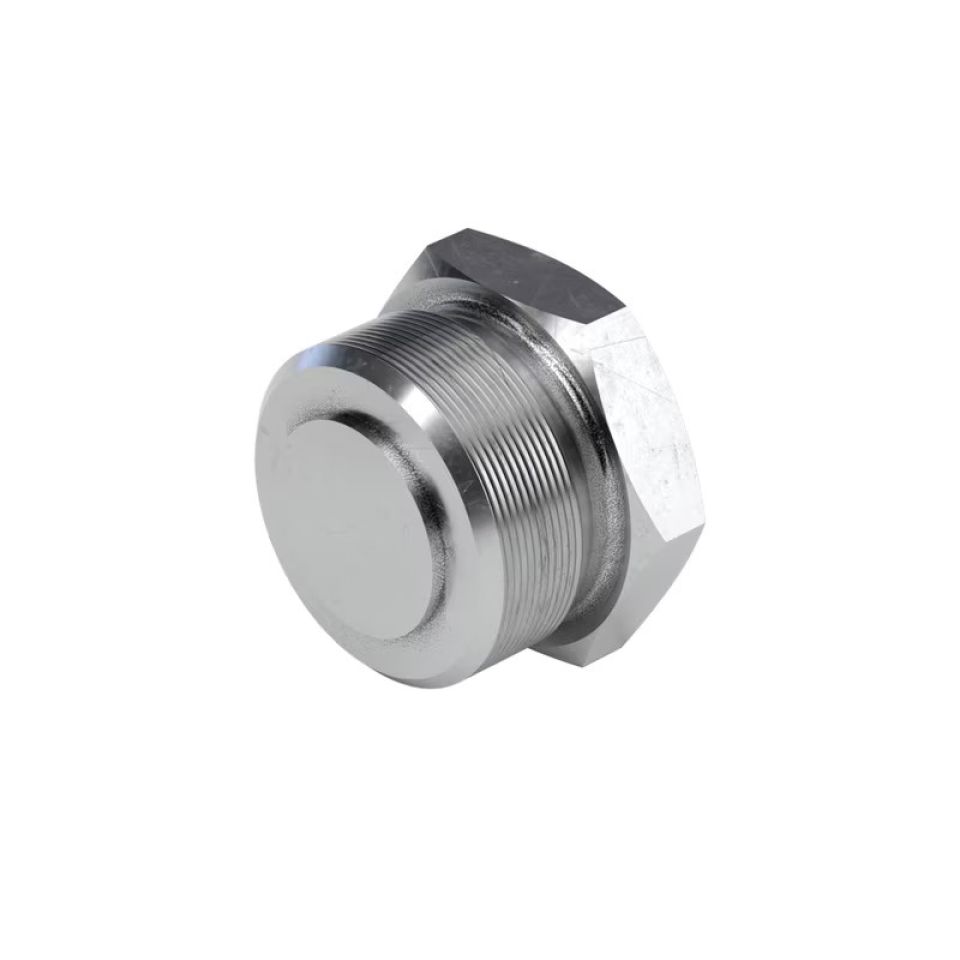

Универсальные и биполярные датчики поршней являются датчиками положения, которые ввинчиваются в дозирующие устройства вместе с соответствующим переходником, устойчивым к высокому давлению. Датчики определяют положение поршня через переходник без непосредственного контакта с поршнем. Настройка датчика выполняется автоматически после нескольких ходов поршня. Универсальный датчик поршня автоматически распознает распиновку подключаемого кабеля. Датчик выпускается в исполнениях с двумя или тремя проводами (с защитой от обрыва кабеля). Биполярный датчик поршня поставляется в исполнении только с 2 проводами. Сигнал подаётся на вывод 1 или 4. Датчик пригоден для установки на передвижных транспортных средствах, включая сельскохозяйственную и строительную технику.

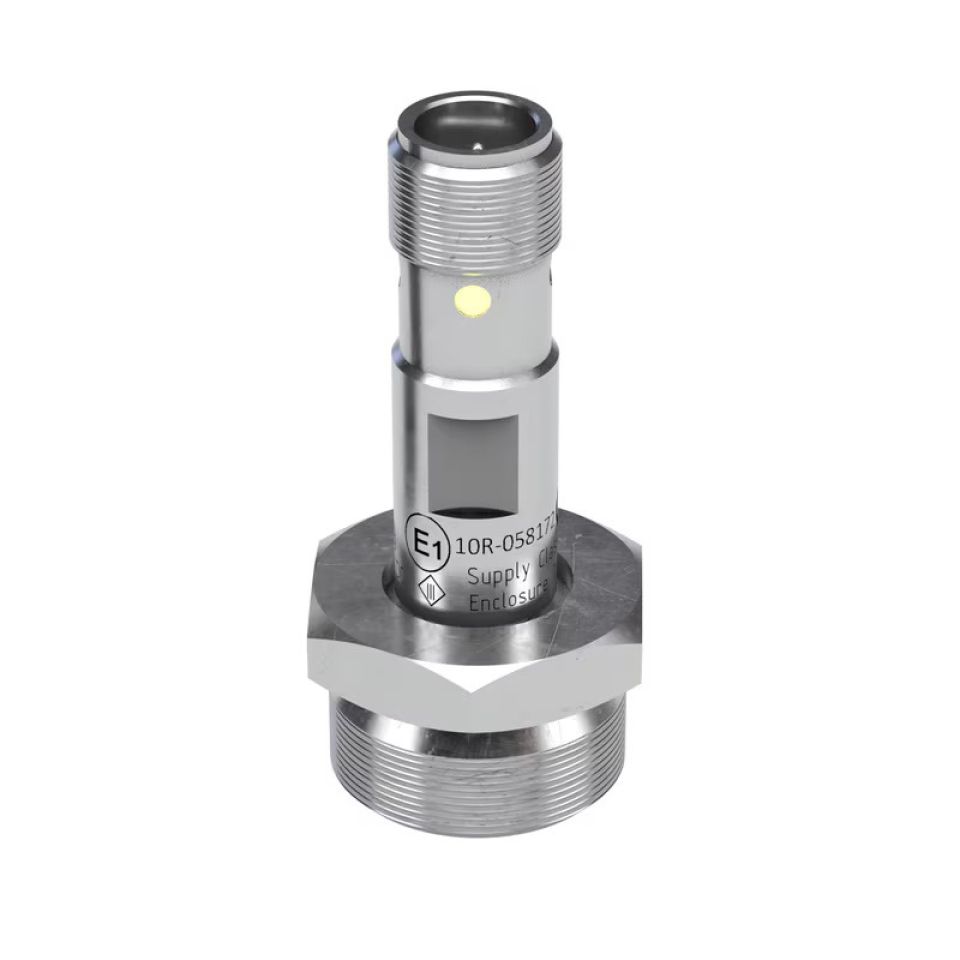

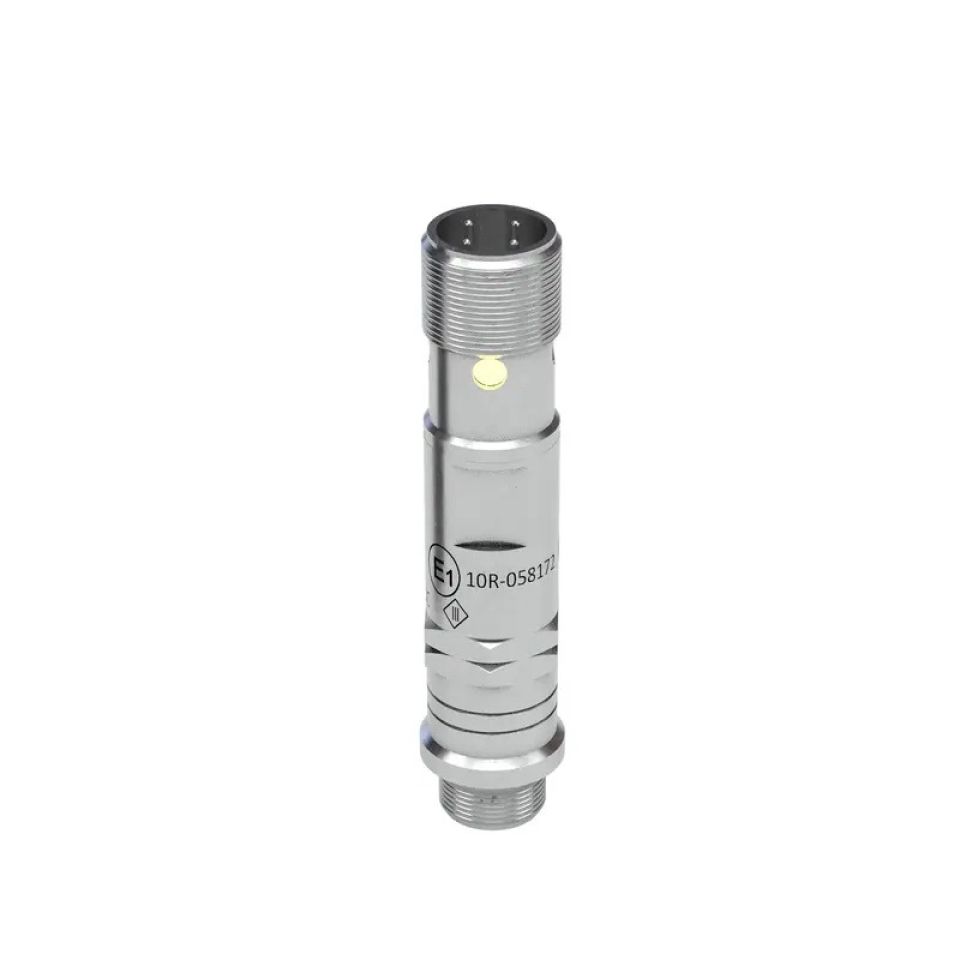

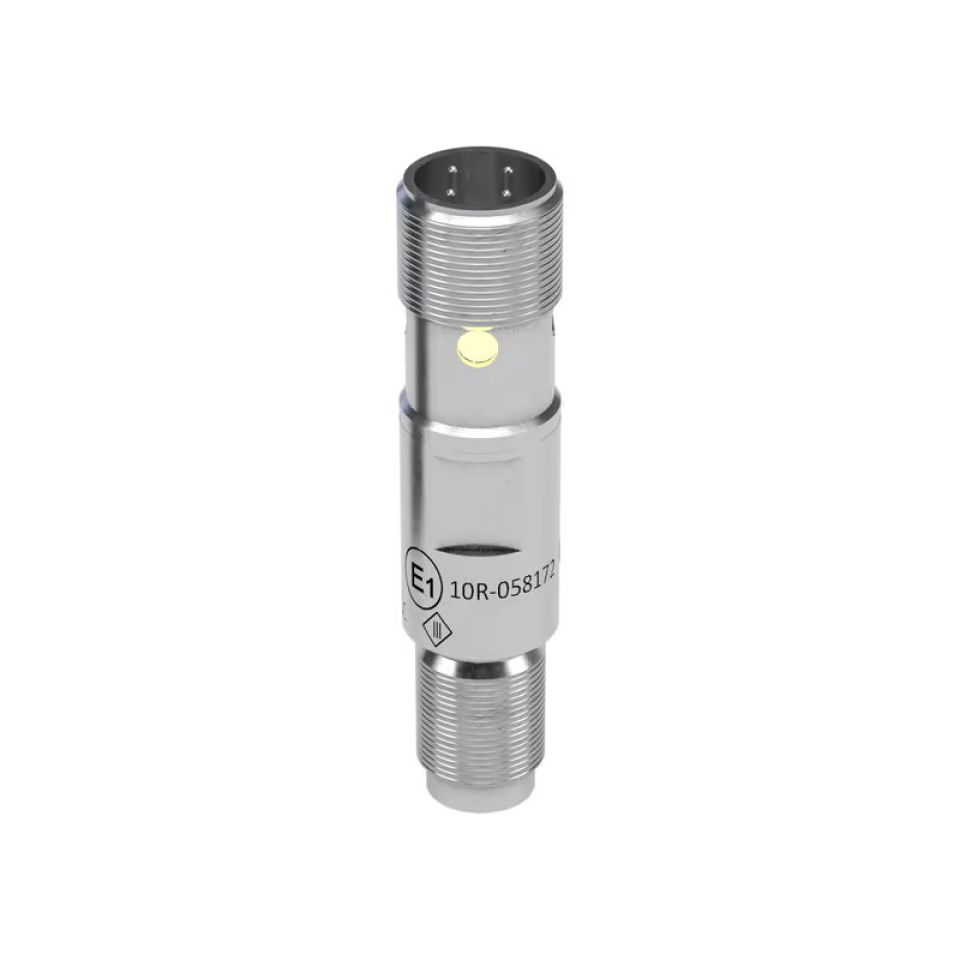

Индуктивный датчик поршня может подключаться непосредственно к дозирующему устройству без переходника. Датчик такого типа более устойчив к воздействию магнитных полей, поэтому он более устойчиво функционирует в условиях электромагнитных помех. Такие датчики пригодны для установки на так называемых «клапанных островах». Сильное внешнее магнитное поле мешает надёжному определению положения поршня, что приводит к сбоям определения и недостаточному смазыванию. Однако индуктивные датчики не подвержены такой проблеме. Датчик выпускается в исполнении с 3 проводами.
Особенности и преимущества
- Таймер на внешнем контроллере обнаруживает сигнал от рабочей функции
- Счётчик используется как переключатель цикла с внешним контроллером
- Индуктивные датчики поршня надёжно работают в условиях сильных магнитных полей, что устраняет опасность недостаточного смазывания
Области применения

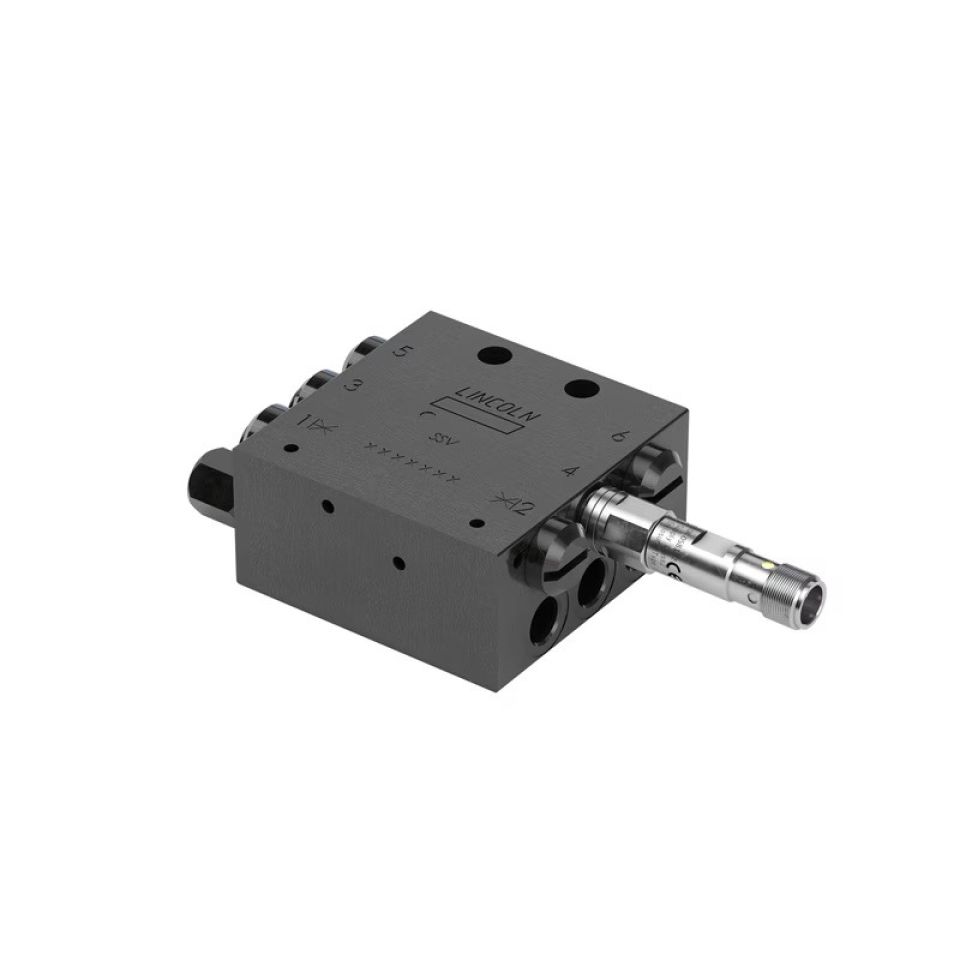

- Последовательные и двухмагистральные дозирующие устройства
- Строительная техника
- Сельскохозяйственная техника
- Станки
Информация для заказа индуктивных датчиков поршня
Индуктивные датчики поршня могут быть заказаны в качестве комплекта с О-образным кольцом. Кабель с разъёмом M12x1 поставляется отдельно.
| Артикул | Подходит для дозирующего устройства типа | |
 |
5781-00000003 | VPB |
 |
5781-00000002 | VPK / PSG1 |
 |
5781-00000001 | VP / PSG2 |
 |
5190-00000008 | SSV / SSVD / SLC / VSG / VSL |
| 237-13442-4 | Кабель с разъёмом M12x1 |
Информация для заказа универсальных и биполярных датчиков поршня

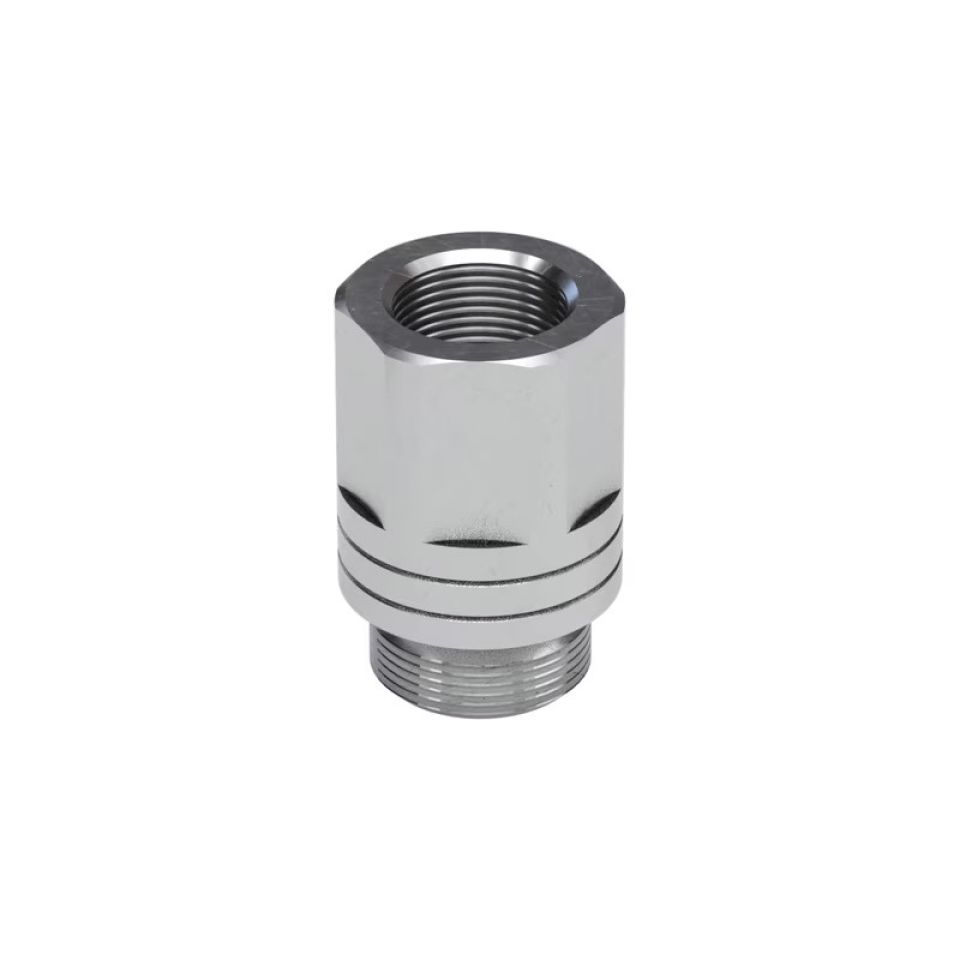

Датчики поршня можно заказать отдельно, т. е. без переходника, О-образного кольца и кабеля. Кабель с разъёмом M12x1 также поставляется отдельно. Датчики поршня могут поставляться в комплекте вместе с соответствующим переходником распределителя и О-образным кольцом. Более того, универсальные датчики поршня для дозирующих устройств серий SSV, SSVL, SSVD, SSVDL и VS…-NP доступны в составе комплекте с О-образным кольцом, переходником и кабелем различной длины с разными вариантами разъёмов.
| Артикул | Описание | |
 |
234-13163-9 | Универсальный датчик поршня |
 |
234-11454-1 | Биполярный датчик поршня |
| 237-13442-4 | Кабель с разъёмом M12x1 |
| Артикул | Подходит для дозирующего устройства | Тип | |
 |
24-0159-6025 | PSG2 | Универсальный |
 |
24-0159-6021 | VP | Биполярный |
 |
24-0159-6024 | VP / PSG1 | Универсальный |
|
24-0159-6022 | VPK | Биполярный |
 |
24-0159-6023 | VPB | Универсальный |
|
24-0159-6028 | VPB | Биполярный |
| 24-0159-6026 | PSG3 | Универсальный | |
 |
519-85224-1 | SSV / SSVL / SSVD / SSVDL / VS… 1) | Универсальный |
| Артикул | Кабель переходника | Длина кабеля |
| м | ||
| 664-85242-4 | Кабель без концевой заделки, 4 провода | 10 |
| 664-85242-7 | Кабель без концевой заделки, 4 провода | 5 |
| 664-85282-9 | Обжимная втулка конца провода | 10 |
| 664-85282-8 | Обжимная втулка конца провода | 5 |
| 664-85282-7 | Обжимная втулка конца провода | 3 |
| 664-85282-6 | Обжимная втулка конца провода | 2 |
| 664-85282-5 | Обжимная втулка конца провода | 0,6 |
| 664-85290-2 | Обжимная втулка конца провода, маркированная, 2 провода | 1,8 |
| 664-85290-1 | Обжимная втулка конца провода и гофрированная трубка, 2 провода | 3 |
| 664-85242-6 | Байонетный штекер, 4/2-контактный | 30 |
| 664-85290-4 | Байонетный штекер, 4/2-контактный | 10 |
| 664-85242-5 | Байонетный штекер, 4/2-контактный | 7 |
| 664-85242-2 | Байонетный штекер, 4/2-контактный | 3 |
| 664-85290-5 | Байонетный штекер, 4/2-контактный | 0,4 |
| 664-85242-9 | Штекер AMP, 4/2-контактный | 12 |
| 664-85242-8 | Штекер AMP, 4/2-контактный | 7 |
| 664-85242-3 | Штекер AMP, 4/2-контактный | 3 |
| 664-85282-2 | Немецкий штекер 04-2P, 2-контактный | 5 |
| 664-85282-1 | Немецкий штекер 04-2P, 2-контактный | 3 |
| 664-85242-1 | Немецкий штекер 04-2P, 2-контактный | 0,3 |
| 664-85282-3 | Немецкий штекер 06-2S, 2-контактный | 5 |
| 664-85290-3 | Штекер M12, код A | 5 |
