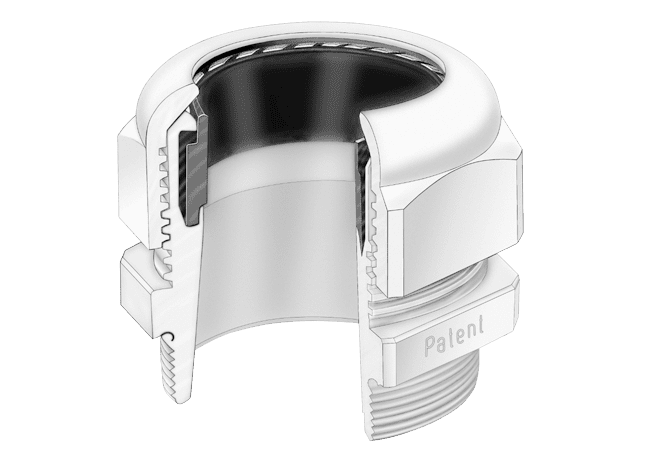

Тип WKK (конструкция из пластмассы)
-
Резьбовые кабельные соединения WKK изготавливаются из специального модифицированного полиамида, а уплотнения из NBR. Эти материалы не содержат галогенов, фосфора и кадмия. В резьбовых кабельных соединениях могут использоваться мультивкладыши KV-ME.
Резьбовые кабельные соединения WKK имеют следующие преимущества:
- Очень высокий уровень защиты
- Удобство монтажа
- Широкий диапазон зажима
- Вибростойкая накидная гайка
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| WKK-M12x1,5: Черный | 4045005267863 | 84105050 |
| WKK-M16x1,5: Черный | 4045005268815 | 84105056 |
| WKK-M20x1,5: Черный | 4045005023452 | 84105062 |
| WKK-M25x1,5: Черный | 4045005268693 | 84105068 |
| WKK-M32x1,5: Черный | 4045005073068 | 84105074 |
| WKK-M40x1,5: Черный | 4045005094605 | 84105080 |
| WKK-M50x1,5: Черный | 4045005003492 | 84105086 |
| WKK-M63x1,5: Черный | 4045005381682 | 84105092 |
| WKK-M12x1,5: Серый | 4045005191960 | 84105000 |
| WKK-M16x1,5: Серый | 4045005064585 | 84105006 |
| WKK-M20x1,5: Серый | 4045005064646 | 84105012 |
| WKK-M25x1,5: Серый | 4045005267801 | 84105018 |
| WKK-M32x1,5: Серый | 4045005236388 | 84105024 |
| WKK-M40x1,5: Серый | 4045005163868 | 84105030 |
| WKK-M50x1,5: Серый | 4045005090065 | 84105036 |
| WKK-M63x1,5: Серый | 4045005237132 | 84105042 |
| WKK/L-M12x1,5: Черный | 4045005202284 | 84105650 |
| WKK/L-M16x1,5: Черный | 4045005009104 | 84105652 |
| WKK/L-M20x1,5: Черный | 4045005035066 | 84105654 |
| WKK/L-M25x1,5: Черный | 4045005090270 | 84105656 |
| WKK-Pg 07: Черный | 4045005268686 | 84101050 |
| WKK-Pg 09: Черный | 4045005227263 | 84101052 |
| WKK-Pg 11: Черный | 4045005172433 | 84101054 |
| WKK-Pg 13,5: Черный | 4045005214669 | 84101056 |
| WKK-Pg 16: Черный | 4045005255051 | 84101058 |
| WKK-Pg 21: Черный | 4045005227973 | 84101060 |
| WKK-Pg 29: Черный | 4045005095053 | 84101062 |
| WKK-Pg 36: Черный | 4045005381736 | 84101064 |
| WKK-Pg 42: Черный | 4045005381729 | 84101066 |
| WKK-Pg 48: Черный | 4045005290298 | 84101068 |
| WKK-Pg 07: Серый | 4045005381767 | 84101010 |
| WKK-Pg 09: Серый | 4045005027757 | 84101012 |
| WKK-Pg 11: Серый | 4045005228376 | 84101014 |
| WKK-Pg 13,5: Серый | 4045005208804 | 84101016 |
| WKK-Pg 16: Серый | 4045005057921 | 84101018 |
| WKK-Pg 21: Серый | 4045005223593 | 84101020 |
| WKK-Pg 29: Серый | 4045005340757 | 84101022 |
| WKK-Pg 36: Серый | 4045005381750 | 84101024 |
| WKK-Pg 42: Серый | 4045005381743 | 84101026 |
| WKK-Pg 48: Серый | 4045005016454 | 84101028 |
| WKK/L-Pg 07: Черный | 4045005280954 | 84101650 |
| WKK/L-Pg 09: Черный | 4045005096173 | 84101652 |
| WKK/L-Pg 11: Черный | 4045005315403 | 84101654 |
| WKK/L-Pg 13,5: Черный | 4045005077349 | 84101656 |
| WKK/L-Pg 16: Черный | 4045005010209 | 84101658 |
| WKK/L-Pg 21: Черный | 4045005288240 | 84101660 |
| WKK/L-Pg 29: Черный | 4045005258250 | 84101662 |
| WKK/L-Pg 36: Черный | 4045005381699 | 84101664 |
| WKK/L-Pg 42: Черный | 4045005281043 | 84101666 |
| WKK/L-Pg 48: Черный | 4045005344113 | 84101668 |
| WKK/L-Pg 07: Серый | None | 84101610 |
| WKK/L-Pg 13,5: Серый | None | 84101616 |
| WKK/L-Pg 16: Серый | 4045005147516 | 84101618 |
| WKK/L-Pg 21: Серый | None | 84101620 |
| WKK/L-Pg 29: Серый | None | 84101622 |
| WKK/L-Pg 36: Серый | 4045005342300 | 84101624 |
| WKK/L-Pg 48: Серый | None | 84101628 |
| WKK/NPT 3/8″: Черный | None | 84102050 |
| WKK/NPT 3/8″: Черный | 4045005027313 | 84102052 |
| WKK/NPT 1/2″: Черный | None | 84102054 |
| WKK/NPT 1/2″: Черный | 4045005327482 | 84102056 |
| WKK/NPT 3/4′ 9-16 KV: Черный | 4045005009111 | 84102058 |
| WKK/NPT 3/4′ 13-18 KV: Черный | 4045005095060 | 84102060 |
| WKK NPT 1/2′ 5-9 KV: Серый | None | 84102014 |
| WKK NPT 1/2′ 9-12 KV: Серый | None | 84102016 |
| WKK NPT 3/4′ 9-16 KV: Серый | 4045005566706 | 84102018 |
| WKK NPT 3/4″ 13-18 KV: Серый | 4045005077356 | 84102020 |
Дополнительные детали

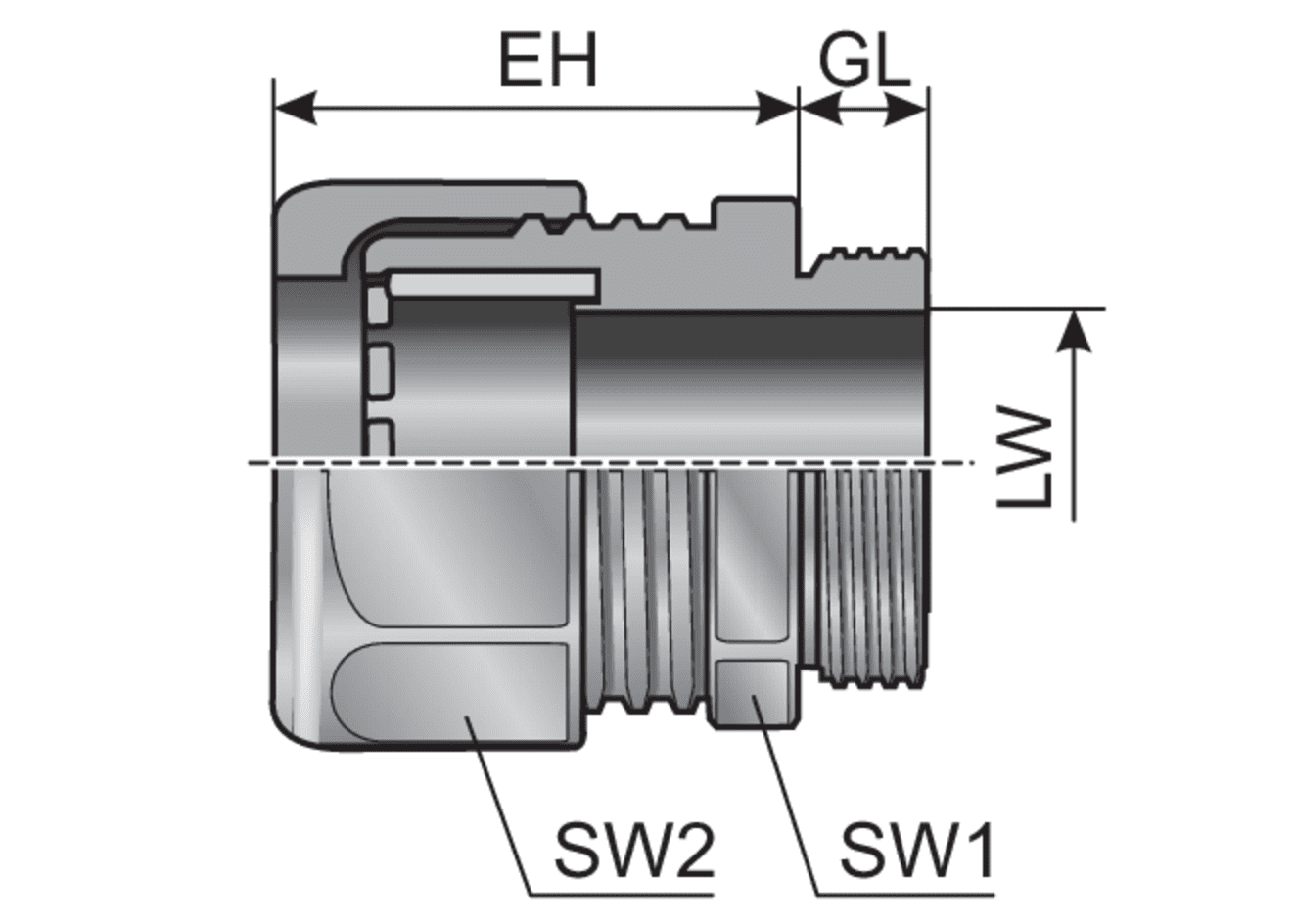

| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | Диапазон зажима (LW) мм | EH мм | GL мм | SW 1 / 2 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|
|
WKK-M12x1,5 |
84105050 |
Черный |
1 |
M12 x 1,5 |
3–6.5 |
21 |
8 |
15/15 |
50 |
|
WKK-M16x1,5 |
84105056 |
Черный |
1 |
M16 x 1,5 |
4–8 |
22 |
8 |
19/19 |
50 |
|
WKK-M20x1,5 |
84105062 |
Черный |
1 |
M20 x 1,5 |
6–12 |
27 |
9 |
24/24 |
50 |
|
WKK-M25x1,5 |
84105068 |
Черный |
1 |
M25 x 1,5 |
13–18 |
31 |
11 |
33/33 |
50 |
|
WKK-M32x1,5 |
84105074 |
Черный |
1 |
M32 x 1,5 |
18–25 |
39 |
11 |
42/42 |
25 |
|
WKK-M40x1,5 |
84105080 |
Черный |
1 |
M40 x 1,5 |
22–32 |
48 |
13 |
53/53 |
10 |
|
WKK-M50x1,5 |
84105086 |
Черный |
1 |
M50 x 1,5 |
32–38 |
49 |
13 |
60/60 |
10 |
|
WKK-M63x1,5 |
84105092 |
Черный |
1 |
M63 x 1,5 |
37–44 |
49 |
14 |
65/68 |
10 |
|
WKK-M12x1,5 |
84105000 |
Серый |
0 |
M12 x 1,5 |
3–6.5 |
21 |
8 |
15/15 |
50 |
|
WKK-M16x1,5 |
84105006 |
Серый |
0 |
M16 x 1,5 |
4–8 |
22 |
8 |
19/19 |
50 |
|
WKK-M20x1,5 |
84105012 |
Серый |
0 |
M20 x 1,5 |
6–12 |
27 |
9 |
24/24 |
50 |
|
WKK-M25x1,5 |
84105018 |
Серый |
0 |
M25 x 1,5 |
13–18 |
31 |
11 |
33/33 |
50 |
|
WKK-M32x1,5 |
84105024 |
Серый |
0 |
M32 x 1,5 |
18–25 |
39 |
11 |
42/42 |
25 |
|
WKK-M40x1,5 |
84105030 |
Серый |
0 |
M40 x 1,5 |
22–32 |
48 |
13 |
53/53 |
10 |
|
WKK-M50x1,5 |
84105036 |
Серый |
0 |
M50 x 1,5 |
32–38 |
49 |
13 |
60/60 |
10 |
|
WKK-M63x1,5 |
84105042 |
Серый |
0 |
M63 x 1,5 |
37–44 |
49 |
14 |
65/68 |
10 |
|
WKK/L-M12x1,5 |
84105650 |
Черный |
1 |
M12 x 1,5 |
3–6.5 |
21 |
15 |
15/15 |
50 |
|
WKK/L-M16x1,5 |
84105652 |
Черный |
1 |
M16 x 1,5 |
4–8 |
22 |
15 |
19/19 |
50 |
|
WKK/L-M20x1,5 |
84105654 |
Черный |
1 |
M20 x 1,5 |
6–12 |
27 |
15 |
24/24 |
50 |
|
WKK/L-M25x1,5 |
84105656 |
Черный |
1 |
M25 x 1,5 |
13–18 |
31 |
15 |
33/33 |
50 |
|
WKK-Pg 07 |
84101050 |
Черный |
1 |
PG 07 |
3–6.5 |
21 |
8 |
15/15 |
50 |
|
WKK-Pg 09 |
84101052 |
Черный |
1 |
PG 09 |
4–8 |
22 |
8 |
19/19 |
50 |
|
WKK-Pg 11 |
84101054 |
Черный |
1 |
PG 11 |
5–10 |
25 |
8 |
22/22 |
50 |
|
WKK-Pg 13,5 |
84101056 |
Черный |
1 |
PG 13,5 |
6–12 |
27 |
9 |
24/24 |
50 |
|
WKK-Pg 16 |
84101058 |
Черный |
1 |
PG 16 |
10–14 |
28 |
10 |
27/27 |
50 |
|
WKK-Pg 21 |
84101060 |
Черный |
1 |
PG 21 |
13–18 |
31 |
11 |
33/33 |
50 |
|
WKK-Pg 29 |
84101062 |
Черный |
1 |
PG 29 |
18–25 |
39 |
11 |
42/42 |
25 |
|
WKK-Pg 36 |
84101064 |
Черный |
1 |
PG 36 |
22–32 |
48 |
13 |
53/53 |
10 |
|
WKK-Pg 42 |
84101066 |
Черный |
1 |
PG 42 |
32–38 |
49 |
13 |
60/60 |
5 |
|
WKK-Pg 48 |
84101068 |
Черный |
1 |
PG 48 |
37–44 |
49 |
13 |
65/65 |
5 |
|
WKK-Pg 07 |
84101010 |
Серый |
0 |
PG 07 |
3–6.5 |
21 |
8 |
15/15 |
50 |
|
WKK-Pg 09 |
84101012 |
Серый |
0 |
PG 09 |
4–8 |
22 |
8 |
19/19 |
50 |
|
WKK-Pg 11 |
84101014 |
Серый |
0 |
PG 11 |
5–10 |
25 |
8 |
22/22 |
50 |
|
WKK-Pg 13,5 |
84101016 |
Серый |
0 |
PG 13,5 |
6–12 |
27 |
9 |
24/24 |
50 |
|
WKK-Pg 16 |
84101018 |
Серый |
0 |
PG 16 |
10–14 |
28 |
10 |
27/27 |
50 |
|
WKK-Pg 21 |
84101020 |
Серый |
0 |
PG 21 |
13–18 |
31 |
11 |
33/33 |
50 |
|
WKK-Pg 29 |
84101022 |
Серый |
0 |
PG 29 |
18–25 |
39 |
11 |
42/42 |
25 |
|
WKK-Pg 36 |
84101024 |
Серый |
0 |
PG 36 |
22–32 |
48 |
13 |
53/53 |
10 |
|
WKK-Pg 42 |
84101026 |
Серый |
0 |
PG 42 |
32–38 |
49 |
13 |
60/60 |
5 |
|
WKK-Pg 48 |
84101028 |
Серый |
0 |
PG 48 |
37–44 |
49 |
13 |
65/65 |
5 |
|
WKK/L-Pg 07 |
84101650 |
Черный |
1 |
PG 07 |
3–6.5 |
21 |
15 |
15/15 |
50 |
|
WKK/L-Pg 09 |
84101652 |
Черный |
1 |
PG 09 |
4–8 |
22 |
15 |
19/19 |
50 |
|
WKK/L-Pg 11 |
84101654 |
Черный |
1 |
PG 11 |
5–10 |
25 |
15 |
22/22 |
50 |
|
WKK/L-Pg 13,5 |
84101656 |
Черный |
1 |
PG 13,5 |
6–12 |
27 |
15 |
24/24 |
50 |
|
WKK/L-Pg 16 |
84101658 |
Черный |
1 |
PG 16 |
10–14 |
28 |
15 |
27/27 |
50 |
|
WKK/L-Pg 21 |
84101660 |
Черный |
1 |
PG 21 |
13–18 |
31 |
15 |
33/33 |
50 |
|
WKK/L-Pg 29 |
84101662 |
Черный |
1 |
PG 29 |
18–25 |
39 |
15 |
42/42 |
25 |
|
WKK/L-Pg 36 |
84101664 |
Черный |
1 |
PG 36 |
22–32 |
48 |
18 |
53/53 |
10 |
|
WKK/L-Pg 42 |
84101666 |
Черный |
1 |
PG 42 |
32–38 |
49 |
18 |
60/60 |
5 |
|
WKK/L-Pg 48 |
84101668 |
Черный |
1 |
PG 48 |
37–44 |
49 |
18 |
65/65 |
5 |
|
WKK/L-Pg 07 |
84101610 |
Серый |
0 |
PG 07 |
3–6.5 |
21 |
15 |
15/15 |
50 |
|
WKK/L-Pg 13,5 |
84101616 |
Серый |
0 |
PG 13,5 |
6–12 |
27 |
15 |
24/24 |
50 |
|
WKK/L-Pg 16 |
84101618 |
Серый |
0 |
PG 16 |
10–14 |
28 |
15 |
27/27 |
50 |
|
WKK/L-Pg 21 |
84101620 |
Серый |
0 |
PG 21 |
13–18 |
31 |
15 |
33/33 |
50 |
|
WKK/L-Pg 29 |
84101622 |
Серый |
0 |
PG 29 |
18–25 |
39 |
15 |
42/42 |
25 |
|
WKK/L-Pg 36 |
84101624 |
Серый |
0 |
PG 36 |
22–32 |
48 |
18 |
53/53 |
10 |
|
WKK/L-Pg 48 |
84101628 |
Серый |
0 |
PG 48 |
37–44 |
49 |
18 |
65/65 |
5 |
|
WKK/NPT 3/8″ |
84102050 |
Черный |
1 |
3/8″ |
2–6 |
22 |
15 |
19/22 |
50 |
|
WKK/NPT 3/8″ |
84102052 |
Черный |
1 |
3/8″ |
4–8 |
22 |
15 |
19/22 |
50 |
|
WKK/NPT 1/2″ |
84102054 |
Черный |
1 |
1/2″ |
5–9 |
27 |
13 |
24/24 |
50 |
|
WKK/NPT 1/2″ |
84102056 |
Черный |
1 |
1/2″ |
9–12 |
28 |
13 |
24/24 |
50 |
|
WKK/NPT 3/4′ 9-16 KV |
84102058 |
Черный |
1 |
3/4″ |
9–16 |
32 |
13 |
33/33 |
50 |
|
WKK/NPT 3/4′ 13-18 KV |
84102060 |
Черный |
1 |
3/4″ |
13–18 |
32 |
13 |
33/33 |
50 |
|
WKK NPT 1/2′ 5-9 KV |
84102014 |
Серый |
0 |
1/2″ |
5–9 |
27 |
13 |
24/24 |
50 |
|
WKK NPT 1/2′ 9-12 KV |
84102016 |
Серый |
0 |
1/2″ |
9–12 |
28 |
13 |
24/24 |
50 |
|
WKK NPT 3/4′ 9-16 KV |
84102018 |
Серый |
0 |
3/4″ |
9–16 |
32 |
13 |
33/33 |
50 |
|
WKK NPT 3/4″ 13-18 KV |
84102020 |
Серый |
0 |
3/4″ |
13–18 |
32 |
13 |
33/33 |
50 |
