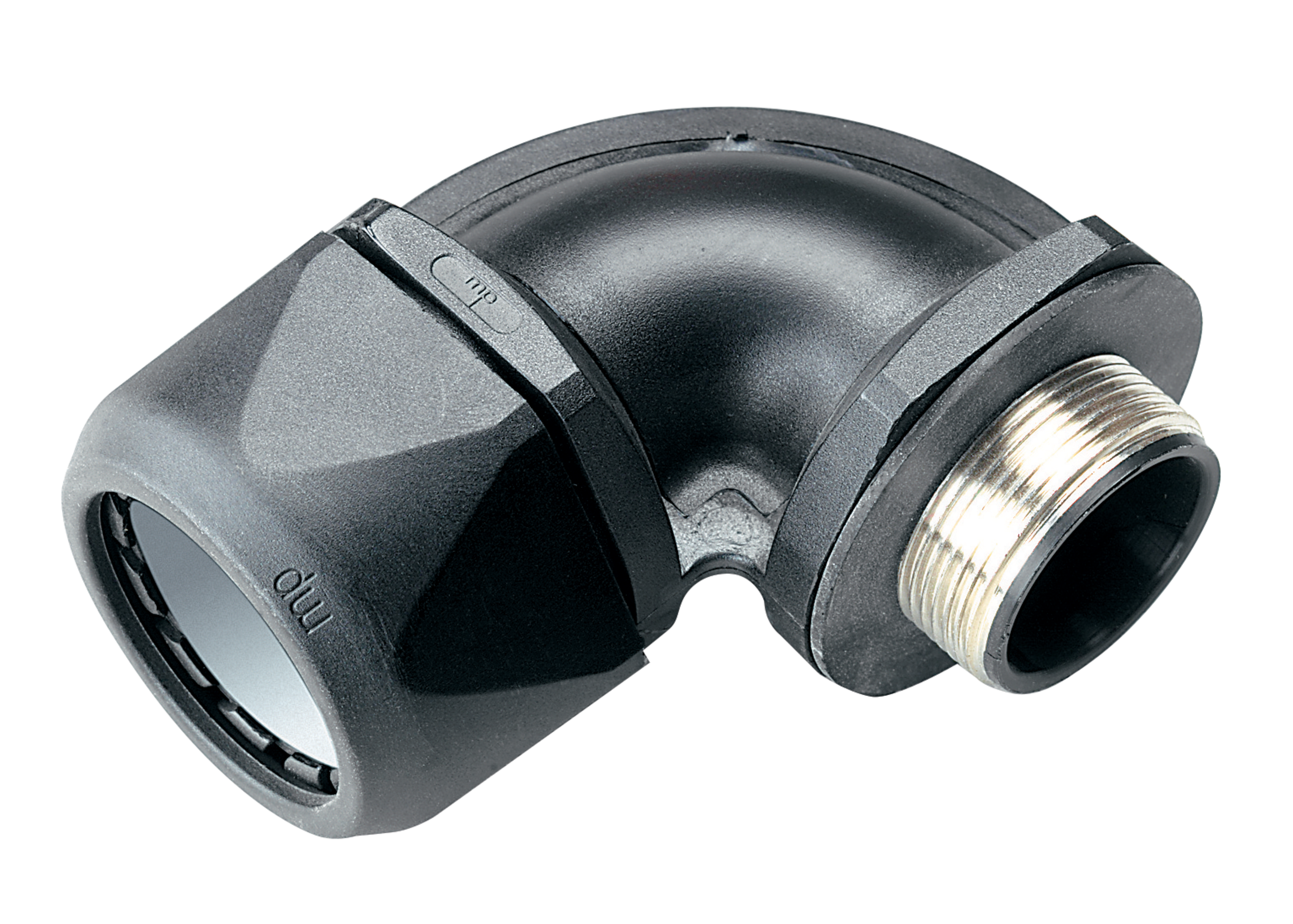

Тип VW 90° (металлическая резьба)
-
Резьбовые соединения шлангов VW 90° изготавливаются из специально модифицированного полиамида 6, термопластичного эластомера и никелированной латуни. Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения шлангов VW 90° имеют следующие преимущества:
- Быстрый монтаж: вставить шланг, закрутить верхнюю часть — готово
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Стойкость к вибрации благодаря защелкивающейся накидной гайке
- Зажим по всей окружности шланга обеспечивает максимальную прочность на растяжение
- Высокий уровень герметичности IP 68/69K до 6 бар без навесных деталей согласно EN 60529
Спецификация:
- EN 45545-2 3x HL3
- NFPA 130: ASTM E 162, ASTM E 662
- ECE 324 R 118 Annex 6+8
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| VW 90 M12-M: Черный | 4045005288264 | 83515252 |
| VW 90 M16-M: Черный | 4045005241481 | 83515254 |
| VW 90 M20-M: Черный | 4045005225641 | 83515256 |
| VW 90 M25-M: Черный | 4045005020833 | 83515258 |
| VW 90 M32-M: Черный | 4045005307545 | 83515260 |
| VW 90 M40-M: Черный | 4045005020857 | 83515262 |
| VW 90 M50-M: Черный | 4045005157997 | 83515264 |
| VW 90 M12-M: Серый | 4045005383273 | 83515212 |
| VW 90 M16-M: Серый | 4045005383266 | 83515214 |
| VW 90 M20-M: Серый | 4045005383259 | 83515216 |
| VW 90 M25-M: Серый | 4045005383242 | 83515218 |
| VW 90 M32-M: Серый | 4045005093974 | 83515220 |
| VW 90 M40-M: Серый | 4045005383235 | 83515222 |
| VW 90 M50-M: Серый | 4045005230485 | 83515224 |
| VW 90 P9-M: Черный | 4045005383105 | 83515652 |
| VW 90 P11-M: Черный | 4045005042934 | 83515654 |
| VW 90 P16-M: Черный | 4045005203649 | 83515656 |
| VW 90 P21-M: Черный | 4045005203656 | 83515658 |
| VW 90 P29-M: Черный | 4045005203663 | 83515660 |
| VW 90 P36-M: Черный | 4045005383099 | 83515662 |
| VW 90 P48-M: Черный | 4045005077448 | 83515664 |
| VW 90 P9-M: Серый | 4045005383174 | 83515612 |
| VW 90 P11-M: Серый | 4045005383167 | 83515614 |
| VW 90 P16-M: Серый | 4045005383150 | 83515616 |
| VW 90 P21-M: Серый | 4045005383143 | 83515618 |
| VW 90 P29-M: Серый | 4045005383136 | 83515620 |
| VW 90 P36-M: Серый | 4045005383129 | 83515622 |
| VW 90 P48-M: Серый | 4045005383112 | 83515624 |
| VW 90 N 3/8″-M: Черный | 4045005382993 | 83516050 |
| VW 90 N 1/2″-M: Черный | 4045005329233 | 83516052 |
| VW 90 N 3/4″-M: Черный | 4045005305350 | 83516054 |
| VW 90 N 1″-M: Черный | 4045005382986 | 83516056 |
| VW 90 N 1 1/4″-M: Черный | 4045005382979 | 83516058 |
| VW 90 N 2″-M: Черный | 4045005241627 | 83516060 |
| VW 90 N 3/8″-M: Серый | 4045005383051 | 83516010 |
| VW 90 N 1/2″-M: Серый | 4045005383044 | 83516012 |
| VW 90 N 3/4″-M: Серый | 4045005383037 | 83516014 |
| VW 90 N 1″-M: Серый | 4045005383020 | 83516016 |
| VW 90 N 1 1/4″-M: Серый | 4045005383013 | 83516018 |
| VW 90 N 2″-M: Серый | 4045005383006 | 83516020 |
Дополнительные детали
| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex | EH мм | GL мм | LW мм | B мм | SW 1 / 2 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VW 90 M12-M | 83515252 | Черный | 1 | M12 x 1,5 | M12/P09 | 29 | 12 | 7.2 | 45 | 21/21 | 50 |
| VW 90 M16-M | 83515254 | Черный | 1 | M16 x 1,5 | M16/P11 | 35 | 12 | 10.5 | 55 | 27/27 | 50 |
| VW 90 M20-M | 83515256 | Черный | 1 | M20 x 1,5 | M20/P16 | 45 | 13 | 14.7 | 67 | 34/34 | 50 |
| VW 90 M25-M | 83515258 | Черный | 1 | M25 x 1,5 | M25/P21 | 55 | 13 | 18.7 | 78 | 41/41 | 25 |
| VW 90 M32-M | 83515260 | Черный | 1 | M32 x 1,5 | M32/P29 | 65 | 14 | 25.5 | 92 | 50/50 | 25 |
| VW 90 M40-M | 83515262 | Черный | 1 | M40 x 1,5 | M40/P36 | 75 | 17 | 33 | 109 | 60/60 | 25 |
| VW 90 M50-M | 83515264 | Черный | 1 | M50 x 1,5 | M50/P48 | 93 | 17 | 42 | 134 | 75/75 | 10 |
| VW 90 M12-M | 83515212 | Серый | 0 | M12 x 1,5 | M12/P09 | 29 | 12 | 7.2 | 45 | 21/21 | 50 |
| VW 90 M16-M | 83515214 | Серый | 0 | M16 x 1,5 | M16/P11 | 35 | 12 | 10.5 | 55 | 27/27 | 50 |
| VW 90 M20-M | 83515216 | Серый | 0 | M20 x 1,5 | M20/P16 | 45 | 13 | 14.7 | 67 | 34/34 | 50 |
| VW 90 M25-M | 83515218 | Серый | 0 | M25 x 1,5 | M25/P21 | 55 | 13 | 18.7 | 78 | 41/41 | 25 |
| VW 90 M32-M | 83515220 | Серый | 0 | M32 x 1,5 | M32/P29 | 65 | 14 | 25.5 | 92 | 50/50 | 25 |
| VW 90 M40-M | 83515222 | Серый | 0 | M40 x 1,5 | M40/P36 | 75 | 17 | 33 | 109 | 60/60 | 25 |
| VW 90 M50-M | 83515224 | Серый | 0 | M50 x 1,5 | M50/P48 | 93 | 17 | 42 | 134 | 75/75 | 10 |
| VW 90 P9-M | 83515652 | Черный | 1 | PG 09 | M12/P09 | 29 | 12 | 7.2 | 45 | 21/21 | 50 |
| VW 90 P11-M | 83515654 | Черный | 1 | PG 11 | M16/P11 | 35 | 12 | 10.5 | 55 | 27/27 | 50 |
| VW 90 P16-M | 83515656 | Черный | 1 | PG 16 | M20/P16 | 45 | 13 | 14.7 | 67 | 34/34 | 50 |
| VW 90 P21-M | 83515658 | Черный | 1 | PG 21 | M25/P21 | 55 | 14 | 18.7 | 78 | 41/41 | 25 |
| VW 90 P29-M | 83515660 | Черный | 1 | PG 29 | M32/P29 | 65 | 14 | 25.5 | 92 | 50/50 | 25 |
| VW 90 P36-M | 83515662 | Черный | 1 | PG 36 | M40/P36 | 75 | 17 | 33 | 109 | 60/60 | 25 |
| VW 90 P48-M | 83515664 | Черный | 1 | PG 48 | M50/P48 | 93 | 17 | 42 | 134 | 75/75 | 10 |
| VW 90 P9-M | 83515612 | Серый | 0 | PG 09 | M12/P09 | 29 | 12 | 7.2 | 45 | 21/21 | 50 |
| VW 90 P11-M | 83515614 | Серый | 0 | PG 11 | M16/P11 | 35 | 12 | 10.5 | 55 | 27/27 | 50 |
| VW 90 P16-M | 83515616 | Серый | 0 | PG 16 | M20/P16 | 45 | 13 | 14.7 | 67 | 34/34 | 50 |
| VW 90 P21-M | 83515618 | Серый | 0 | PG 21 | M25/P21 | 55 | 14 | 18.7 | 78 | 41/41 | 25 |
| VW 90 P29-M | 83515620 | Серый | 0 | PG 29 | M32/P29 | 65 | 14 | 25.5 | 92 | 50/50 | 25 |
| VW 90 P36-M | 83515622 | Серый | 0 | PG 36 | M40/P36 | 75 | 17 | 33 | 109 | 60/60 | 25 |
| VW 90 P48-M | 83515624 | Серый | 0 | PG 48 | M50/P48 | 93 | 17 | 42 | 134 | 75/75 | 10 |
| VW 90 N 3/8″-M | 83516050 | Черный | 1 | 3/8″ | M16/P11 | 35 | 12 | 10.5 | 55 | 25/25 | 50 |
| VW 90 N 1/2″-M | 83516052 | Черный | 1 | 1/2″ | M20/P16 | 45 | 13 | 14.6 | 67 | 34/34 | 50 |
| VW 90 N 3/4″-M | 83516054 | Черный | 1 | 3/4″ | M25/P21 | 55 | 14 | 18.7 | 78 | 41/41 | 25 |
| VW 90 N 1″-M | 83516056 | Черный | 1 | 1″ | M32/P29 | 65 | 14 | 25.6 | 92 | 50/50 | 25 |
| VW 90 N 1 1/4″-M | 83516058 | Черный | 1 | 1 1/4″ | M40/P36 | 75 | 18 | 33.5 | 109 | 60/60 | 25 |
| VW 90 N 2″-M | 83516060 | Черный | 1 | 2″ | M50/P48 | 93 | 18 | 42 | 134 | 75/75 | 10 |
| VW 90 N 3/8″-M | 83516010 | Серый | 0 | 3/8″ | M16/P11 | 35 | 12 | 10.5 | 55 | 25/25 | 50 |
| VW 90 N 1/2″-M | 83516012 | Серый | 0 | 1/2″ | M20/P16 | 45 | 13 | 14.6 | 67 | 34/34 | 50 |
| VW 90 N 3/4″-M | 83516014 | Серый | 0 | 3/4″ | M25/P21 | 55 | 14 | 18.7 | 78 | 41/41 | 25 |
| VW 90 N 1″-M | 83516016 | Серый | 0 | 1″ | M32/P29 | 65 | 14 | 25.6 | 92 | 50/50 | 25 |
| VW 90 N 1 1/4″-M | 83516018 | Серый | 0 | 1 1/4″ | M40/P36 | 75 | 18 | 33.5 | 109 | 60/60 | 25 |
| VW 90 N 2″-M | 83516020 | Серый | 0 | 2″ | M50/P48 | 93 | 18 | 42 | 134 | 75/75 | 10 |
