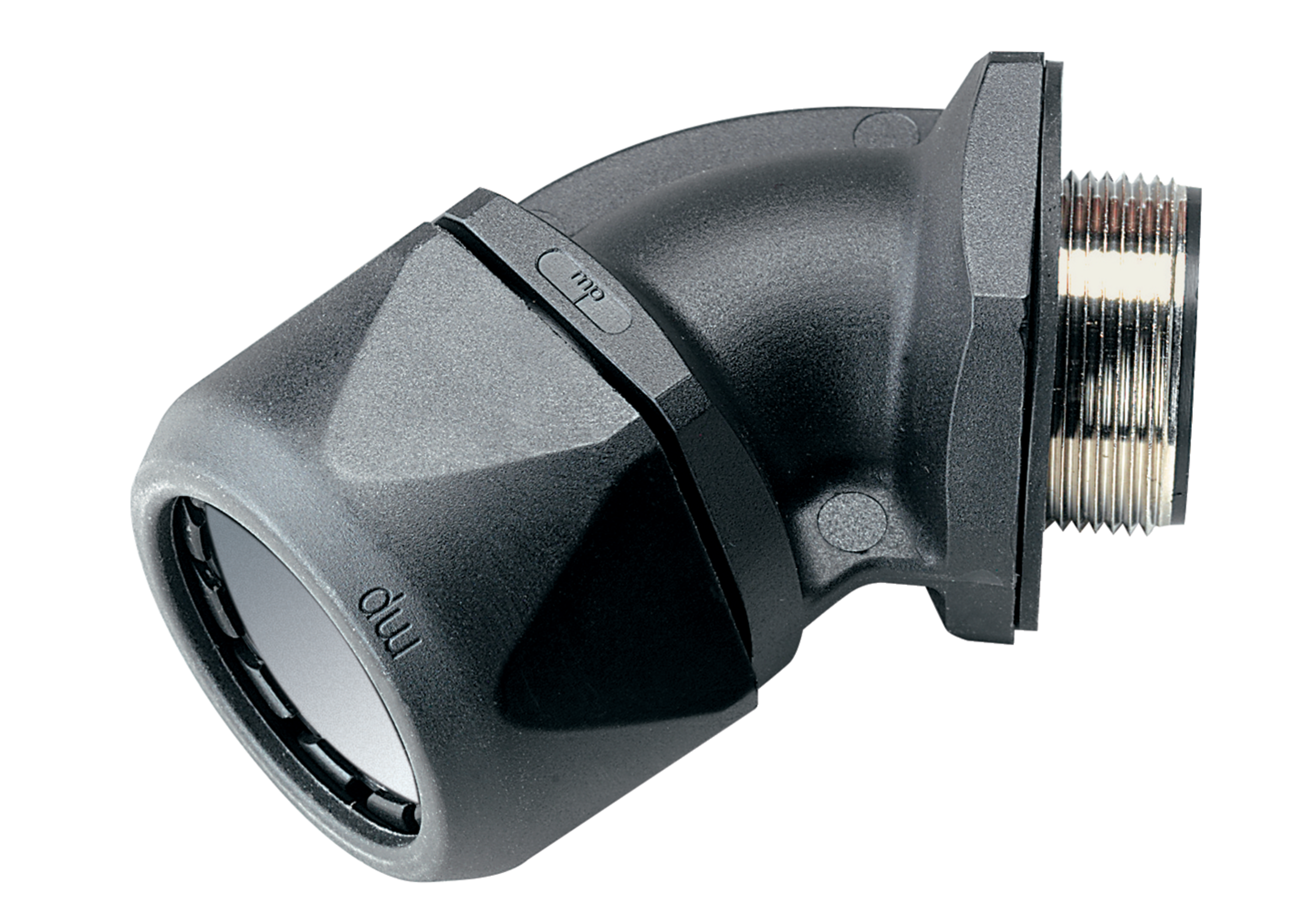

Тип VW 45° (металлическая резьба)
-
Резьбовые соединения шлангов VW 45° изготавливаются из специально модифицированного полиамида 6, термопластичного эластомера и никелированной латуни. Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения шлангов VW 45° имеют следующие преимущества:
- Быстрый монтаж: вставить шланг, закрутить верхнюю часть — готово
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Стойкость к вибрации благодаря защелкивающейся накидной гайке
- Зажим по всей окружности шланга обеспечивает максимальную прочность на растяжение
- Высокий уровень герметичности IP 68/69K до 6 бар без навесных деталей согласно EN 60529
Спецификация:
- EN 45545-2 3x HL3
- NFPA 130: ASTM E 162, ASTM E 662
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| VW 45 M12-M: Черный | 4045005383617 | 83513252 |
| VW 45 M16-M: Черный | 4045005116611 | 83513254 |
| VW 45 M20-M: Черный | 4045005062826 | 83513256 |
| VW 45 M25-M: Черный | 4045005190352 | 83513258 |
| VW 45 M32-M: Черный | 4045005062840 | 83513260 |
| VW 45 M40-M: Черный | 4045005307552 | 83513262 |
| VW 45 M50-M: Черный | 4045005190376 | 83513264 |
| VW 45 M12-M: Серый | 4045005040497 | 83513212 |
| VW 45 M16-M: Серый | 4045005383662 | 83513214 |
| VW 45 M20-M: Серый | 4045005383655 | 83513216 |
| VW 45 M25-M: Серый | 4045005383648 | 83513218 |
| VW 45 M32-M: Серый | 4045005383631 | 83513220 |
| VW 45 M40-M: Серый | 4045005146700 | 83513222 |
| VW 45 M50-M: Серый | 4045005383624 | 83513224 |
| VW 45 P9-M: Черный | 4045005383457 | 83513652 |
| VW 45 P11-M: Черный | 4045005383440 | 83513654 |
| VW 45 P16-M: Черный | 4045005203618 | 83513656 |
| VW 45 P21-M: Черный | 4045005074218 | 83513658 |
| VW 45 P29-M: Черный | 4045005122056 | 83513660 |
| VW 45 P36-M: Черный | 4045005122063 | 83513662 |
| VW 45 P48-M: Черный | 4045005383433 | 83513664 |
| VW 45 P9-M: Серый | 4045005383525 | 83513612 |
| VW 45 P11-M: Серый | 4045005383518 | 83513614 |
| VW 45 P16-M: Серый | 4045005383501 | 83513616 |
| VW 45 P21-M: Серый | 4045005383495 | 83513618 |
| VW 45 P29-M: Серый | 4045005383488 | 83513620 |
| VW 45 P36-M: Серый | 4045005383471 | 83513622 |
| VW 45 P48-M: Серый | 4045005383464 | 83513624 |
| VW 45 NPT 3/8″-M: Черный | 4045005383341 | 83514050 |
| VW 45 NPT 1/2″-M: Черный | 4045005383334 | 83514052 |
| VW 45 NPT 3/4″-M: Черный | 4045005383327 | 83514054 |
| VW 45 NPT 1″-M: Черный | 4045005383310 | 83514056 |
| VW 45 NPT 1 1/4″-M: Черный | 4045005383303 | 83514058 |
| VW 45 NPT 2″-M: Черный | 4045005383297 | 83514060 |
| VW 45 NPT 3/8″-M: Серый | 4045005383402 | 83514010 |
| VW 45 NPT 1/2″-M: Серый | 4045005383396 | 83514012 |
| VW 45 NPT 3/4″-M: Серый | 4045005383389 | 83514014 |
| VW 45 NPT 1″-M: Серый | 4045005383372 | 83514016 |
| VW 45 NPT 1 1/4″-M: Серый | 4045005383365 | 83514018 |
| VW 45 NPT 2″-M: Серый | 4045005383358 | 83514020 |
Дополнительные детали

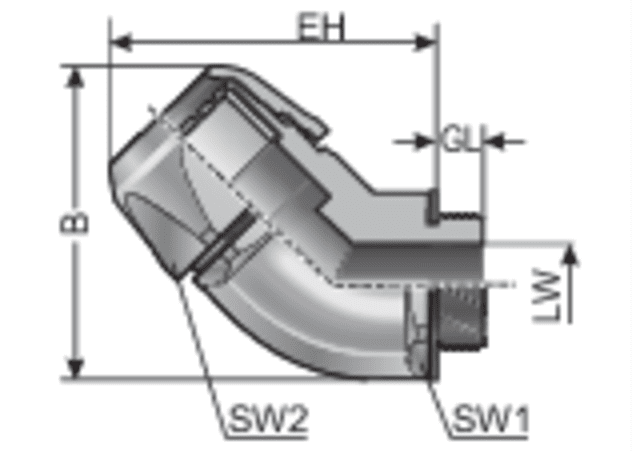

| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex | EH мм | GL мм | LW мм | B мм | SW 1 / 2 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VW 45 M12-M | 83513252 | Черный | 1 | M12 x 1,5 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 M16-M | 83513254 | Черный | 1 | M16 x 1,5 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 M20-M | 83513256 | Черный | 1 | M20 x 1,5 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 M25-M | 83513258 | Черный | 1 | M25 x 1,5 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 M32-M | 83513260 | Черный | 1 | M32 x 1,5 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 M40-M | 83513262 | Черный | 1 | M40 x 1,5 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 M50-M | 83513264 | Черный | 1 | M50 x 1,5 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 M12-M | 83513212 | Серый | 0 | M12 x 1,5 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 M16-M | 83513214 | Серый | 0 | M16 x 1,5 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 M20-M | 83513216 | Серый | 0 | M20 x 1,5 | M20/P16 | 56 | 13 | 14.6 | 52 | 34/34 | 50 |
| VW 45 M25-M | 83513218 | Серый | 0 | M25 x 1,5 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 M32-M | 83513220 | Серый | 0 | M32 x 1,5 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 M40-M | 83513222 | Серый | 0 | M40 x 1,5 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 M50-M | 83513224 | Серый | 0 | M50 x 1,5 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 P9-M | 83513652 | Черный | 1 | PG 09 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 P11-M | 83513654 | Черный | 1 | PG 11 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 P16-M | 83513656 | Черный | 1 | PG 16 | M20/P16 | 56 | 13 | 14.7 | 52 | 34/34 | 50 |
| VW 45 P21-M | 83513658 | Черный | 1 | PG 21 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 P29-M | 83513660 | Черный | 1 | PG 29 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 P36-M | 83513662 | Черный | 1 | PG 36 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 P48-M | 83513664 | Черный | 1 | PG 48 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 P9-M | 83513612 | Серый | 0 | PG 09 | M12/P09 | 38 | 12 | 7.2 | 36 | 21/21 | 50 |
| VW 45 P11-M | 83513614 | Серый | 0 | PG 11 | M16/P11 | 45 | 12 | 10.5 | 43 | 27/27 | 50 |
| VW 45 P16-M | 83513616 | Серый | 0 | PG 16 | M20/P16 | 56 | 13 | 14.7 | 52 | 34/34 | 50 |
| VW 45 P21-M | 83513618 | Серый | 0 | PG 21 | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 P29-M | 83513620 | Серый | 0 | PG 29 | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 P36-M | 83513622 | Серый | 0 | PG 36 | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 P48-M | 83513624 | Серый | 0 | PG 48 | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 NPT 3/8″-M | 83514050 | Черный | 1 | 3/8″ | M16/P11 | 45 | 12 | 10.5 | 43 | 24/24 | 50 |
| VW 45 NPT 1/2″-M | 83514052 | Черный | 1 | 1/2″ | M20/P16 | 56 | 13 | 14.6 | 52 | 33/33 | 50 |
| VW 45 NPT 3/4″-M | 83514054 | Черный | 1 | 3/4″ | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 NPT 1″-M | 83514056 | Черный | 1 | 1″ | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 NPT 1 1/4″-M | 83514058 | Черный | 1 | 1 1/4″ | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 NPT 2″-M | 83514060 | Черный | 1 | 2″ | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
| VW 45 NPT 3/8″-M | 83514010 | Серый | 0 | 3/8″ | M16/P11 | 45 | 12 | 10.5 | 43 | 24/24 | 50 |
| VW 45 NPT 1/2″-M | 83514012 | Серый | 0 | 1/2″ | M20/P16 | 56 | 13 | 14.6 | 52 | 33/33 | 50 |
| VW 45 NPT 3/4″-M | 83514014 | Серый | 0 | 3/4″ | M25/P21 | 65 | 13 | 18.7 | 65 | 41/41 | 25 |
| VW 45 NPT 1″-M | 83514016 | Серый | 0 | 1″ | M32/P29 | 77 | 14 | 25.5 | 79 | 50/50 | 25 |
| VW 45 NPT 1 1/4″-M | 83514018 | Серый | 0 | 1 1/4″ | M40/P36 | 90 | 17 | 33 | 95 | 60/60 | 25 |
| VW 45 NPT 2″-M | 83514020 | Серый | 0 | 2″ | M50/P48 | 105 | 17 | 42 | 115 | 75/75 | 10 |
