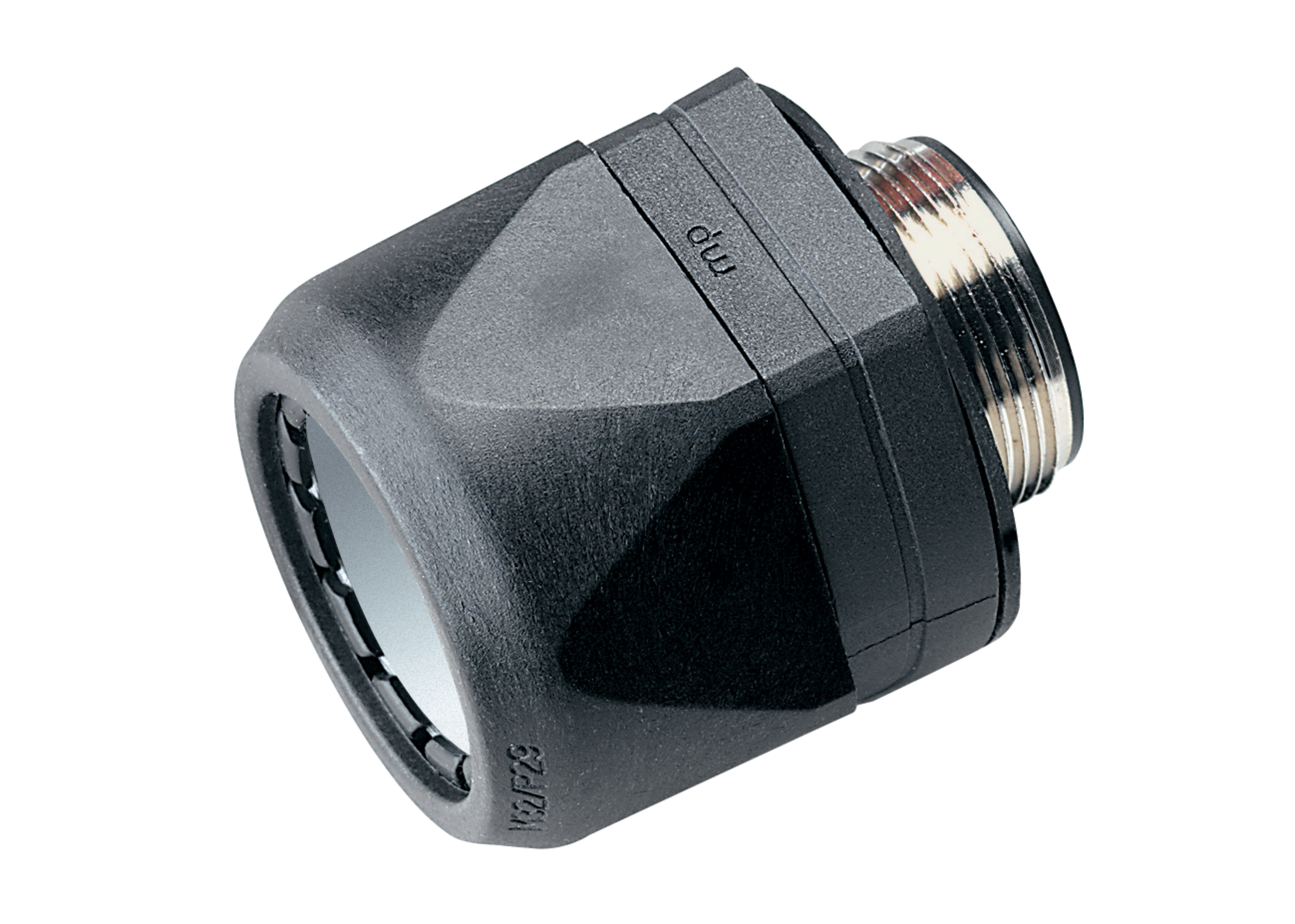

Тип VG (металлическая резьба)
-
Резьбовые соединения шлангов VG изготавливаются из специально модифицированного полиамида 6, термопластичного эластомера и никелированной латуни. Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения шлангов VG имеют следующие преимущества:

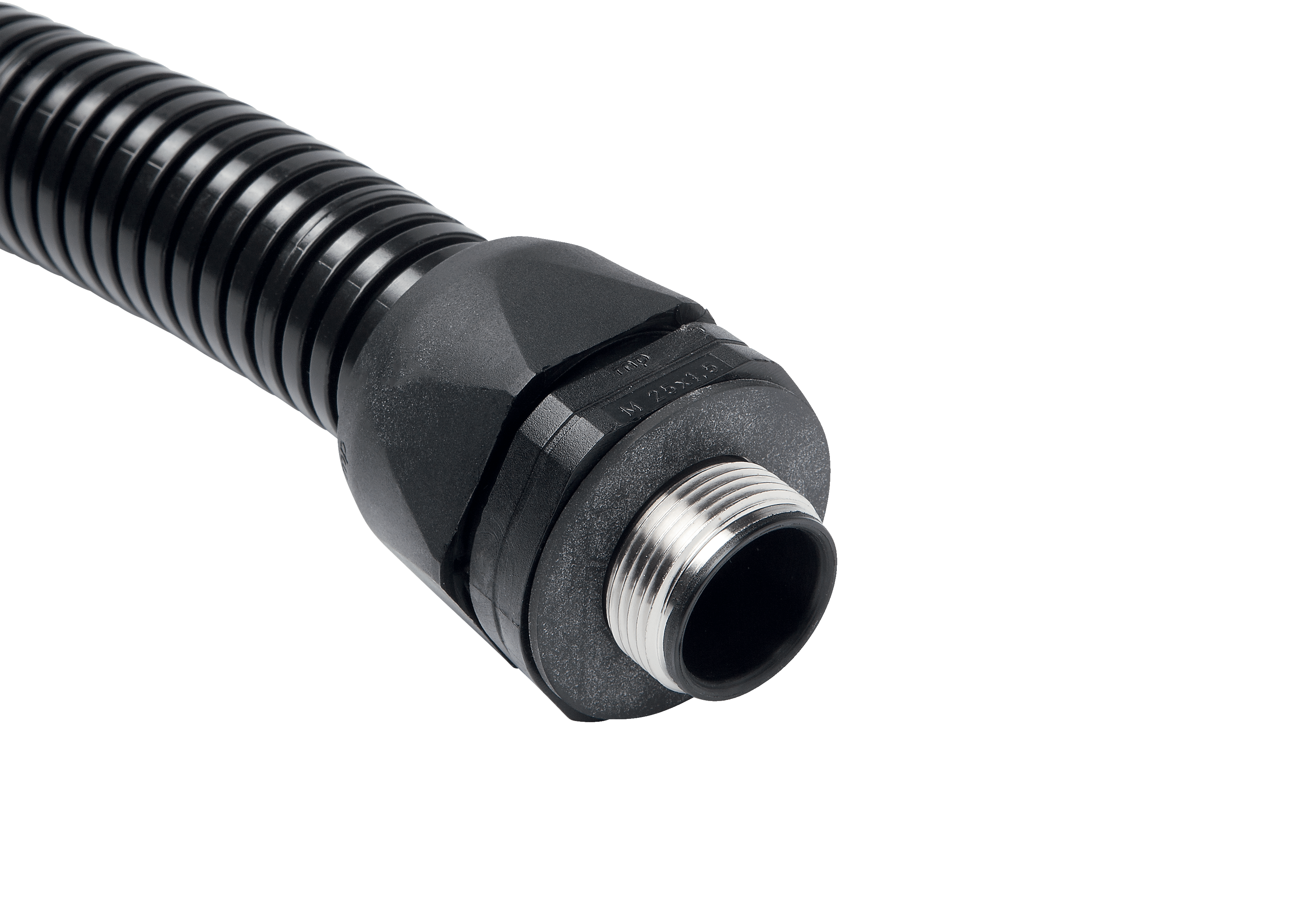

- Быстрый монтаж: вставить шланг, закрутить верхнюю часть — готово
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Стойкость к вибрации благодаря защелкивающейся накидной гайке
- Зажим по всей окружности шланга обеспечивает максимальную прочность на растяжение
- Высокий уровень герметичности IP 68/69K до 6 бар без навесных деталей согласно EN 60529
Спецификация:
- EN 45545-2 3x HL3
- NFPA 130: ASTM E 162, ASTM E 662
- ECE 324 R 118 Annex 6+8
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| VG M12-M: Черный | 4045005169525 | 83511252 |
| VG M16x1,5/09-M: Черный | 4045005274199 | 83511253 |
| VG M16-M: Черный | 4045005062833 | 83511254 |
| VG M20x1,5/11-M: Черный | 4045005127600 | 83511255 |
| VG M20-M: Черный | 4045005062857 | 83511256 |
| VG M25x1,5/16-M: Черный | 4045005113979 | 83511257 |
| VG M25-M: Черный | 4045005187659 | 83511258 |
| VG M32x1,5/21-M: Черный | 4045005018267 | 83511259 |
| VG M32-M: Черный | 4045005222961 | 83511260 |
| VG M40x1,5/29-M: Черный | 4045005313317 | 83511261 |
| VG M40-M: Черный | 4045005116581 | 83511262 |
| VG M50x1,5/36-M: Черный | 4045005187703 | 83511263 |
| VG M50-M: Черный | 4045005020826 | 83511264 |
| VG M63x1,5/48-M: Черный | 4045005132017 | 83511266 |
| VG M12-M: Серый | 4045005383815 | 83511212 |
| VG M16-M: Серый | 4045005065537 | 83511214 |
| VG M20-M: Серый | 4045005023773 | 83511216 |
| VG M25-M: Серый | 4045005383808 | 83511218 |
| VG M32-M: Серый | 4045005112101 | 83511220 |
| VG M40-M: Серый | 4045005076571 | 83511222 |
| VG M50-M: Серый | 4045005112507 | 83511224 |
| VG M63x1,5/48-M: Серый | 4045005095411 | 83511226 |
| VG P9-M: Черный | 4045005132789 | 83511652 |
| VG P11-M: Черный | 4045005234124 | 83511654 |
| VG P16-M: Черный | 4045005284822 | 83511656 |
| VG P21-M: Черный | 4045005161727 | 83511658 |
| VG P29-M: Черный | 4045005163554 | 83511660 |
| VG P36-M: Черный | 4045005074911 | 83511662 |
| VG P48-M: Черный | 4045005008770 | 83511664 |
| VG P9-M: Серый | 4045005383785 | 83511612 |
| VG P11-M: Серый | 4045005340399 | 83511614 |
| VG P16-M: Серый | 4045005383778 | 83511616 |
| VG P21-M: Серый | 4045005182562 | 83511618 |
| VG P29-M: Серый | 4045005258397 | 83511620 |
| VG P36-M: Серый | 4045005383761 | 83511622 |
| VG P48-M: Серый | 4045005383754 | 83511624 |
| VG N 3/8″-M: Черный | 4045005383686 | 83512050 |
| VG N 1/2″-M: Черный | 4045005286710 | 83512052 |
| VG N 3/4″-M: Черный | 4045005223739 | 83512054 |
| VG N 1″-M: Черный | 4045005094957 | 83512056 |
| VG N 1 1/4″-M: Черный | 4045005383679 | 83512058 |
| VG N 2″-M: Черный | 4045005094513 | 83512060 |
| VG N 3/8″-M: Серый | 4045005383723 | 83512010 |
| VG N 1/2″-M: Серый | 4045005077233 | 83512012 |
| VG N 3/4″-M: Серый | 4045005246677 | 83512014 |
| VG N 1″-M: Серый | 4045005383716 | 83512016 |
| VG N 1 1/4″-M: Серый | 4045005383709 | 83512018 |
| VG N 2″-M: Серый | 4045005383693 | 83512020 |
Дополнительные детали

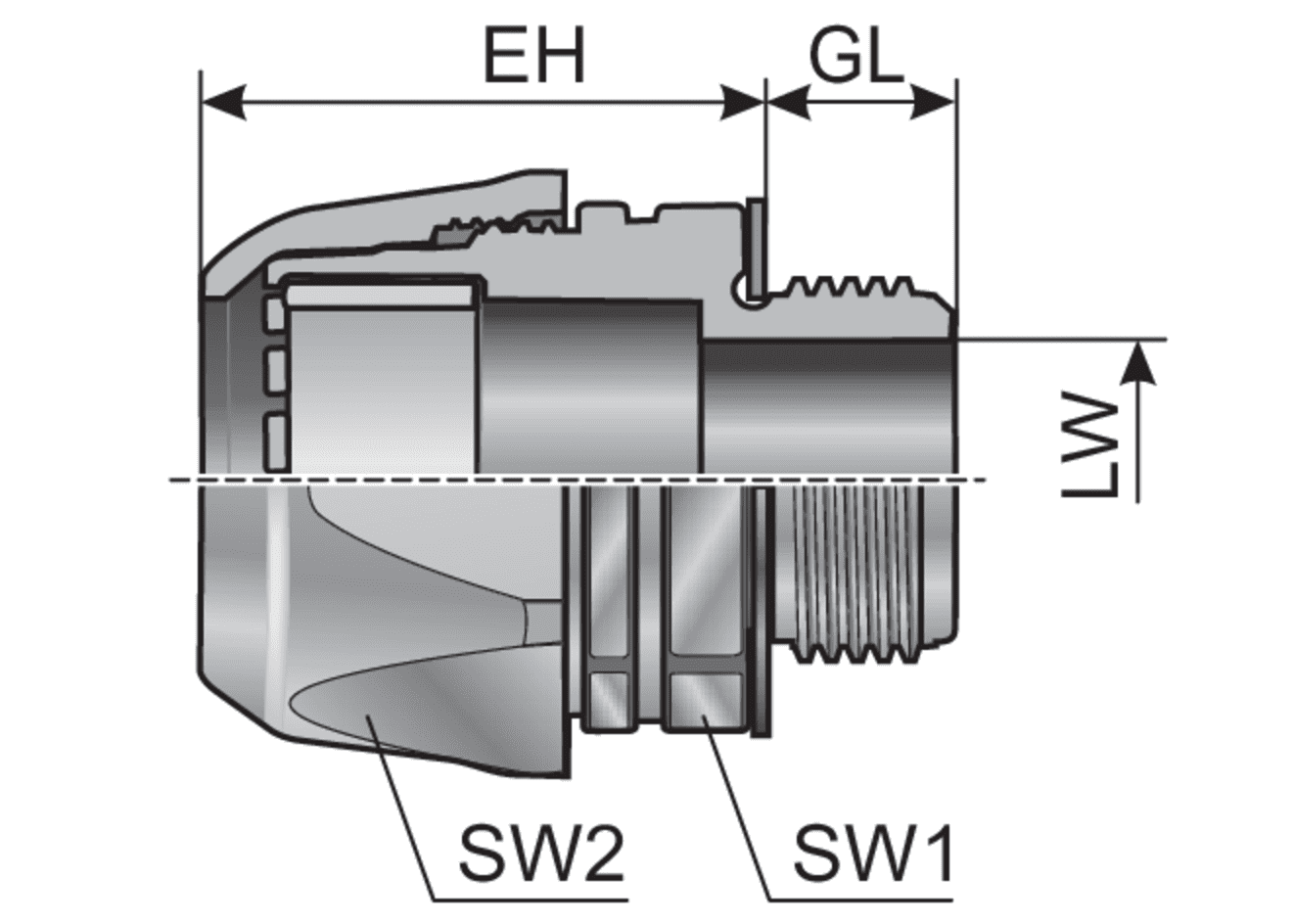

| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex | EH мм | GL мм | LW мм | SW 1 / 2 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| VG M12-M | 83511252 | Черный | 1 | M12 x 1,5 | M12/P09 | 21 | 12 | 7.2 | 20/20 | 50 |
| VG M16x1,5/09-M | 83511253 | Черный | 1 | M16 x 1,5 | M12/P09 | 21 | 12 | 10.5 | 20/20 | 50 |
| VG M16-M | 83511254 | Черный | 1 | M16 x 1,5 | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG M20x1,5/11-M | 83511255 | Черный | 1 | M20 x 1,5 | M16/P11 | 27 | 13 | 14.6 | 25/25 | 50 |
| VG M20-M | 83511256 | Черный | 1 | M20 x 1,5 | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG M25x1,5/16-M | 83511257 | Черный | 1 | M25 x 1,5 | M20/P16 | 35 | 13 | 19 | 33/33 | 50 |
| VG M25-M | 83511258 | Черный | 1 | M25 x 1,5 | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG M32x1,5/21-M | 83511259 | Черный | 1 | M32 x 1,5 | M25/P21 | 37 | 14 | 26 | 41/41 | 25 |
| VG M32-M | 83511260 | Черный | 1 | M32 x 1,5 | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG M40x1,5/29-M | 83511261 | Черный | 1 | M40 x 1,5 | M32/P29 | 46 | 17 | 33.5 | 50/50 | 25 |
| VG M40-M | 83511262 | Черный | 1 | M40 x 1,5 | M40/P36 | 53 | 17 | 32 | 60/60 | 25 |
| VG M50x1,5/36-M | 83511263 | Черный | 1 | M50 x 1,5 | M40/P36 | 53 | 17 | 41.2 | 60/60 | 10 |
| VG M50-M | 83511264 | Черный | 1 | M50 x 1,5 | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
| VG M63x1,5/48-M | 83511266 | Черный | 1 | M63 x 1,5 | M50/P48 | 60 | 17 | 50.3 | 75/75 | 10 |
| VG M12-M | 83511212 | Серый | 0 | M12 x 1,5 | M12/P09 | 21 | 12 | 7.2 | 20/20 | 50 |
| VG M16-M | 83511214 | Серый | 0 | M16 x 1,5 | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG M20-M | 83511216 | Серый | 0 | M20 x 1,5 | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG M25-M | 83511218 | Серый | 0 | M25 x 1,5 | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG M32-M | 83511220 | Серый | 0 | M32 x 1,5 | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG M40-M | 83511222 | Серый | 0 | M40 x 1,5 | M40/P36 | 53 | 17 | 32 | 60/60 | 25 |
| VG M50-M | 83511224 | Серый | 0 | M50 x 1,5 | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
| VG M63x1,5/48-M | 83511226 | Серый | 0 | M63 x 1,5 | M50/P48 | 60 | 17 | 50.3 | 75/75 | 10 |
| VG P9-M | 83511652 | Черный | 1 | PG 09 | M12/P09 | 21 | 12 | 7.2 | 20/20 | 50 |
| VG P11-M | 83511654 | Черный | 1 | PG 11 | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG P16-M | 83511656 | Черный | 1 | PG 16 | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG P21-M | 83511658 | Черный | 1 | PG 21 | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG P29-M | 83511660 | Черный | 1 | PG 29 | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG P36-M | 83511662 | Черный | 1 | PG 36 | M40/P36 | 53 | 17 | 33.5 | 60/60 | 25 |
| VG P48-M | 83511664 | Черный | 1 | PG 48 | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
| VG P9-M | 83511612 | Серый | 0 | PG 09 | M12/P09 | 21 | 12 | 7.2 | 20/20 | 50 |
| VG P11-M | 83511614 | Серый | 0 | PG 11 | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG P16-M | 83511616 | Серый | 0 | PG 16 | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG P21-M | 83511618 | Серый | 0 | PG 21 | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG P29-M | 83511620 | Серый | 0 | PG 29 | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG P36-M | 83511622 | Серый | 0 | PG 36 | M40/P36 | 53 | 17 | 33.5 | 60/60 | 25 |
| VG P48-M | 83511624 | Серый | 0 | PG 48 | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
| VG N 3/8″-M | 83512050 | Черный | 1 | 3/8″ | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG N 1/2″-M | 83512052 | Черный | 1 | 1/2″ | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG N 3/4″-M | 83512054 | Черный | 1 | 3/4″ | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG N 1″-M | 83512056 | Черный | 1 | 1″ | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG N 1 1/4″-M | 83512058 | Черный | 1 | 1 1/4″ | M40/P36 | 53 | 17 | 33.5 | 60/60 | 25 |
| VG N 2″-M | 83512060 | Черный | 1 | 2″ | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
| VG N 3/8″-M | 83512010 | Серый | 0 | 3/8″ | M16/P11 | 27 | 12 | 10.5 | 25/25 | 50 |
| VG N 1/2″-M | 83512012 | Серый | 0 | 1/2″ | M20/P16 | 35 | 13 | 14.6 | 33/33 | 50 |
| VG N 3/4″-M | 83512014 | Серый | 0 | 3/4″ | M25/P21 | 37 | 13 | 19 | 41/41 | 50 |
| VG N 1″-M | 83512016 | Серый | 0 | 1″ | M32/P29 | 46 | 14 | 26 | 50/50 | 25 |
| VG N 1 1/4″-M | 83512018 | Серый | 0 | 1 1/4″ | M40/P36 | 53 | 17 | 33.5 | 60/60 | 25 |
| VG N 2″-M | 83512020 | Серый | 0 | 2″ | M50/P48 | 60 | 17 | 41.2 | 75/75 | 10 |
