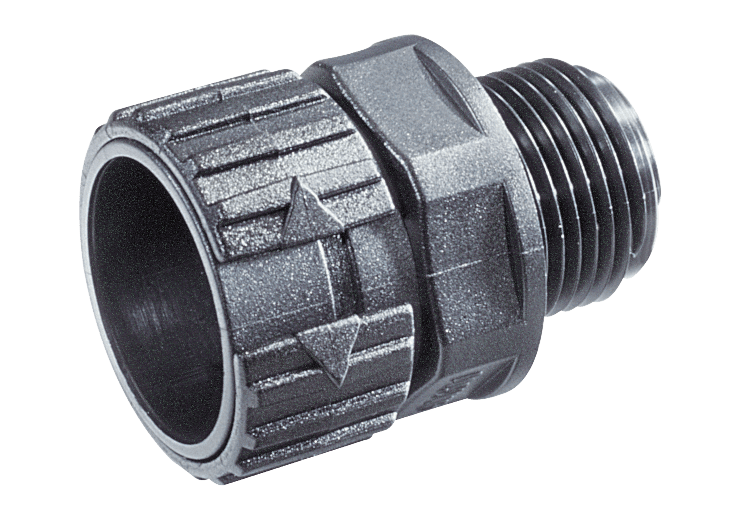

Тип MSV (штекерное соединение)

Серия m-fix
Резьбовые соединения для шлангов MSV изготавливаются из специально модифицированного полиамида 6. Эти материалы не содержат галогенов, фосфора и кадмия.

Недорогие резьбовые соединения для шлангов MSV имеют следующие преимущества:
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже

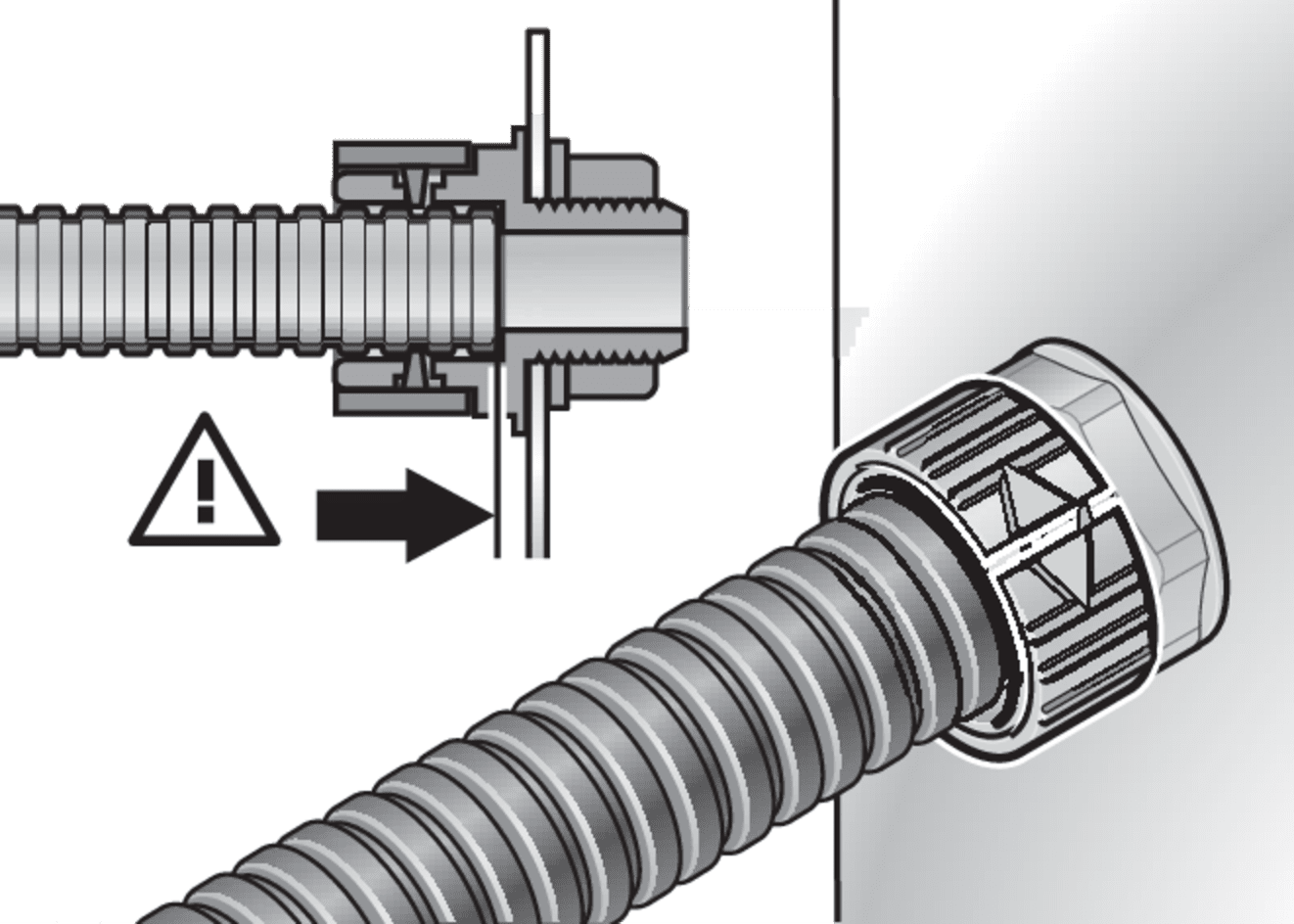

- Снижение расходов благодаря простому монтажу — вставить шланг и готово
- Простой механизм открытия
- Герметичность при статическом и динамическом применении IP 54, при использовании дополнительного уплотнительного кольца — IP 65
Спецификация:
- EN 45545-2 3x HL3
- NFPA 130: ASTM E 162, ASTM E 662
- ECE 324 R 118 Annex 6+8

Описание

Варианты

Название	GTIN	Артикул
MSV-M12x1,5/7: Черный	4045005190437	83602450
MSV-M12x1,5/9: Черный	4045005266934	83602452
MSV-M12x1,5/11: Черный	4045005065155	83602456
MSV-M16x1,5/9: Черный	4045005058782	83602454
MSV-M16x1,5/11: Черный	4045005112941	83602458
MSV-M20x1,5/11: Черный	4045005058775	83602459
MSV-M20x1,5/16: Черный	4045005304339	83602460
MSV-M25x1,5/16: Черный	4045005114440	83602461
MSV-M25x1,5/21: Черный	4045005056689	83602462
MSV-M32x1,5/21: Черный	4045005155719	83602463
MSV-M32x1,5/29: Черный	4045005154866	83602464
MSV-M40x1,5/29: Черный	4045005059000	83602465
MSV-M40x1,5/36: Черный	4045005187185	83602466
MSV-M50x1,5/36: Черный	4045005025708	83602467
MSV-M50x1,5/48: Черный	4045005187222	83602468
MSV-M63x1,5/48: Черный	4045005305763	83602469
MSV-M12x1,5/7: Серый	4045005187628	83602410
MSV-M12x1,5/9: Серый	4045005068026	83602412
MSV-M12x1,5/11: Серый	4045005164650	83602416
MSV-M16x1,5/9: Серый	4045005115065	83602414
MSV-M16x1,5/11: Серый	4045005189653	83602418
MSV-M20x1,5/11: Серый	4045005311252	83602419
MSV-M20x1,5/16: Серый	4045005187635	83602420
MSV-M25x1,5/16: Серый	4045005060563	83602421
MSV-M25x1,5/21: Серый	4045005265401	83602422
MSV-M32x1,5/21: Серый	4045005026767	83602423
MSV-M32x1,5/29: Серый	4045005303844	83602424
MSV-M40x1,5/29: Серый	4045005266538	83602425
MSV-M40x1,5/36: Серый	4045005190642	83602426
MSV-M50x1,5/36: Серый	4045005271587	83602427
MSV-M50x1,5/48: Серый	4045005021762	83602428
MSV-M63x1,5/48: Серый	4045005115072	83602429
MSV-Pg 07: Черный	4045005268525	83601050
MSV-Pg 09: Черный	4045005187260	83601052
MSV-Pg 11: Черный	4045005118677	83601054
MSV-Pg 13,5/11: Черный	4045005227881	83601055
MSV-Pg 13,5/16: Черный	4045005310736	83601056
MSV-Pg 16/09: Черный	4045005121974	83601057
MSV-Pg 16: Черный	4045005227980	83601058
MSV-Pg 21/16: Черный	4045005102966	83601059
MSV-Pg 21: Черный	4045005223401	83601060
MSV-Pg 29: Черный	4045005018229	83601062
MSV-Pg 36: Черный	4045005271617	83601064
MSV-Pg 48: Черный	4045005229380	83601066
MSV-Pg 07: Серый	4045005311245	83601010
MSV-Pg 09: Серый	4045005195869	83601012
MSV-Pg 11: Серый	4045005229014	83601014
MSV-Pg 13,5/11: Серый	4045005163660	83601015
MSV-Pg 13,5/16: Серый	4045005340603	83601016
MSV-Pg 16/09: Серый	4045005392916	83601017
MSV-Pg 16: Серый	4045005229021	83601018
MSV-Pg 21/16: Серый	4045005195098	83601019
MSV-Pg 21: Серый	4045005229373	83601020
MSV-Pg 29: Серый	4045005162175	83601022
MSV-Pg 36: Серый	4045005312822	83601024
MSV-Pg 48: Серый	4045005306098	83601026
MSV-NPT 1/2″/16: Черный	4045005241405	83602652
MSV-NPT 3/4″/21: Черный	4045005329387	83602654
MSV-NPT 1″/29: Черный	4045005027665	83602656
MSV-NPT 1/2″/16: Серый	4045005176080	83602612
MSV-NPT 3/4″/21: Серый	4045005340566	83602614
MSV-NPT 1″/29: Серый	4045005340573	83602616

Дополнительные детали

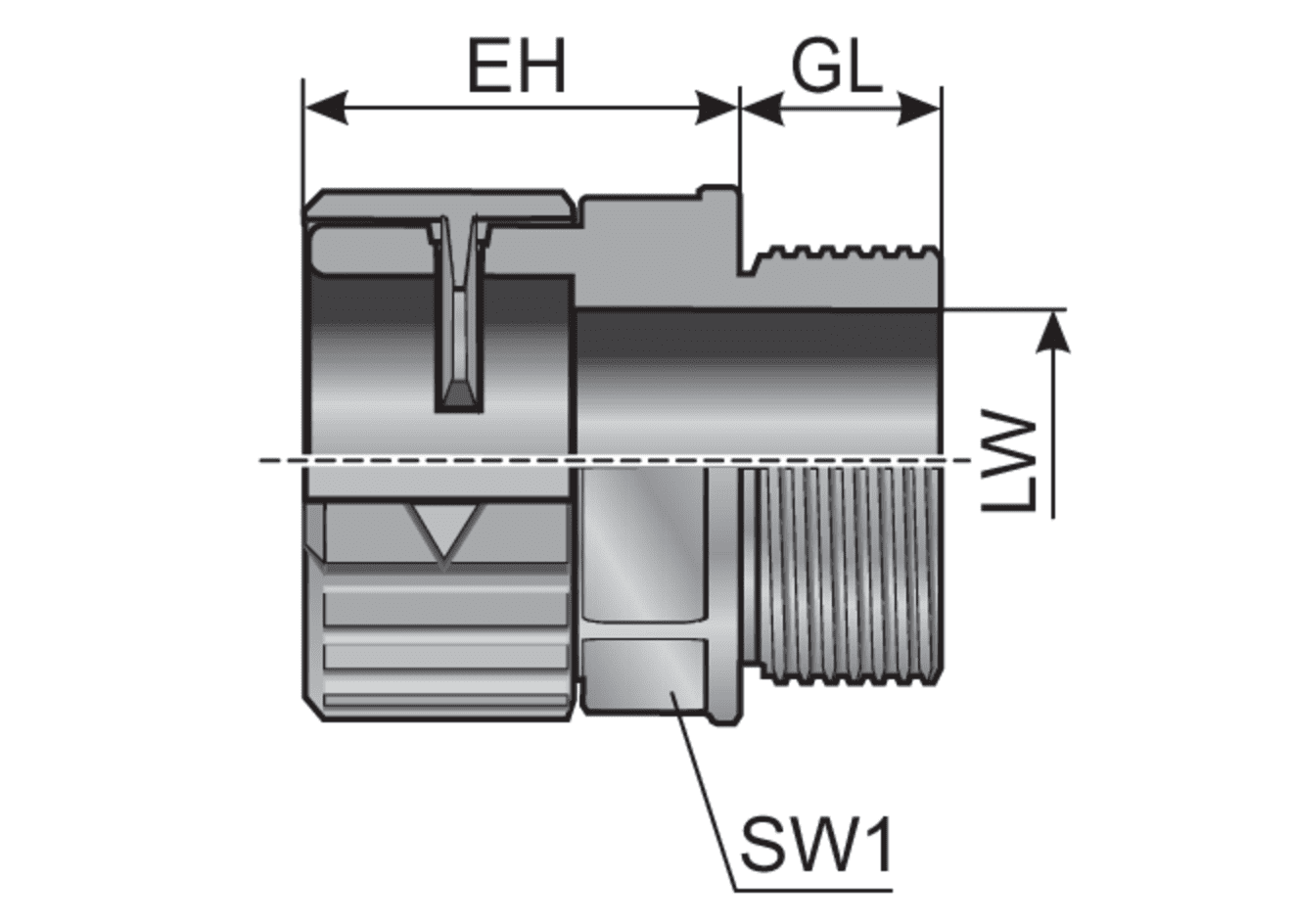

Вид изделий	Номер для заказа	Цвет	УФ	Соединительная резьба	подходит для Murrflex	EH мм	GL мм	LW мм	SW 1 мм	Кол. шт.

MSV-M12x1,5/7	83602450	Черный	1	M12 x 1,5	M10/P07	19	13	8	16	50
MSV-M12x1,5/9	83602452	Черный	1	M12 x 1,5	M12/P09	19	13	8	18	50
MSV-M12x1,5/11	83602456	Черный	1	M12 x 1,5	M16/P11	23	13	8	21	50
MSV-M16x1,5/9	83602454	Черный	1	M16 x 1,5	M12/P09	19	13	12	18	50
MSV-M16x1,5/11	83602458	Черный	1	M16 x 1,5	M16/P11	23	13	12	21	50
MSV-M20x1,5/11	83602459	Черный	1	M20 x 1,5	M16/P11	23	14	13.5	21	50
MSV-M20x1,5/16	83602460	Черный	1	M20 x 1,5	M20/P16(S)	27	14	15	27	50
MSV-M25x1,5/16	83602461	Черный	1	M25 x 1,5	M20/P16(S)	26	14	19	27	50
MSV-M25x1,5/21	83602462	Черный	1	M25 x 1,5	M25/P21(S)	32	14	21	36	50
MSV-M32x1,5/21	83602463	Черный	1	M32 x 1,5	M25/P21(S)	32	14	26	36	50
MSV-M32x1,5/29	83602464	Черный	1	M32 x 1,5	M32/P29(S)	34	14	27	40	25
MSV-M40x1,5/29	83602465	Черный	1	M40 x 1,5	M32/P29(S)	34	14	32	40	25
MSV-M40x1,5/36	83602466	Черный	1	M40 x 1,5	M40/P36(S)	38	16	34	49	10
MSV-M50x1,5/36	83602467	Черный	1	M50 x 1,5	M40/P36(S)	37.5	16	40	49	10
MSV-M50x1,5/48	83602468	Черный	1	M50 x 1,5	M50/P48(S)	39	16	44	60	10
MSV-M63x1,5/48	83602469	Черный	1	M63 x 1,5	M50/P48(S)	38.5	16	52	60	10
MSV-M12x1,5/7	83602410	Серый	0	M12 x 1,5	M10/P07	19	13	8	16	50
MSV-M12x1,5/9	83602412	Серый	0	M12 x 1,5	M12/P09	19	13	8	18	50
MSV-M12x1,5/11	83602416	Серый	0	M12 x 1,5	M16/P11	23	13	8	21	50
MSV-M16x1,5/9	83602414	Серый	0	M16 x 1,5	M12/P09	19	13	12	18	50
MSV-M16x1,5/11	83602418	Серый	0	M16 x 1,5	M16/P11	23	13	12	21	50
MSV-M20x1,5/11	83602419	Серый	0	M20 x 1,5	M16/P11	23	14	13.5	21	50
MSV-M20x1,5/16	83602420	Серый	0	M20 x 1,5	M20/P16(S)	27	14	15	27	50
MSV-M25x1,5/16	83602421	Серый	0	M25 x 1,5	M20/P16(S)	26	14	19	27	50
MSV-M25x1,5/21	83602422	Серый	0	M25 x 1,5	M25/P21(S)	32	14	21	36	50
MSV-M32x1,5/21	83602423	Серый	0	M32 x 1,5	M25/P21(S)	32	14	26	36	50
MSV-M32x1,5/29	83602424	Серый	0	M32 x 1,5	M32/P29(S)	34	14	27	40	25
MSV-M40x1,5/29	83602425	Серый	0	M40 x 1,5	M32/P29(S)	34	14	32	40	25
MSV-M40x1,5/36	83602426	Серый	0	M40 x 1,5	M40/P36(S)	38	16	34	49	10
MSV-M50x1,5/36	83602427	Серый	0	M50 x 1,5	M40/P36(S)	37.5	16	40	49	10
MSV-M50x1,5/48	83602428	Серый	0	M50 x 1,5	M50/P48(S)	39	16	44	60	10
MSV-M63x1,5/48	83602429	Серый	0	M63 x 1,5	M50/P48(S)	38.5	16	52	60	10
MSV-Pg 07	83601050	Черный	1	PG 07	M10/P07	19	9	8	16	50
MSV-Pg 09	83601052	Черный	1	PG 09	M12/P09	19	10	9.6	18	50
MSV-Pg 11	83601054	Черный	1	PG 11	M16/P11	23	10	13.8	21	50
MSV-Pg 13,5/11	83601055	Черный	1	PG 13,5	M16/P11	23	13	12	21	50
MSV-Pg 13,5/16	83601056	Черный	1	PG 13,5	M20/P16(S)	27	13	15.5	27	50
MSV-Pg 16/09	83601057	Черный	1	PG 16	M12/P09	19	13	27	27	50
MSV-Pg 16	83601058	Черный	1	PG 16	M20/P16(S)	27	13	17	27	50
MSV-Pg 21/16	83601059	Черный	1	PG 21	M20/P16	26	14	36	36	50
MSV-Pg 21	83601060	Черный	1	PG 21	M25/P21(S)	32	14	23	36	50
MSV-Pg 29	83601062	Черный	1	PG 29	M32/P29(S)	35	14	28	40	25
MSV-Pg 36	83601064	Черный	1	PG 36	M40/P36(S)	38	15	40	49	10
MSV-Pg 48	83601066	Черный	1	PG 48	M50/P48(S)	39	17	47	60	10
MSV-Pg 07	83601010	Серый	0	PG 07	M10/P07	19	9	8	16	50
MSV-Pg 09	83601012	Серый	0	PG 09	M12/P09	19	10	9.6	18	50
MSV-Pg 11	83601014	Серый	0	PG 11	M16/P11	23	10	13.8	21	50
MSV-Pg 13,5/11	83601015	Серый	0	PG 13,5	M16/P11	23	13	12	21	50
MSV-Pg 13,5/16	83601016	Серый	0	PG 13,5	M20/P16(S)	27	13	15.5	27	50
MSV-Pg 16/09	83601017	Серый	0	PG 16	M12/P09	19	13	27	27	50
MSV-Pg 16	83601018	Серый	0	PG 16	M20/P16(S)	27	13	17	27	50
MSV-Pg 21/16	83601019	Серый	0	PG 21	M20/P16	26	14	36	36	50
MSV-Pg 21	83601020	Серый	0	PG 21	M25/P21(S)	32	14	23	36	50
MSV-Pg 29	83601022	Серый	0	PG 29	M32/P29(S)	35	14	28	40	25
MSV-Pg 36	83601024	Серый	0	PG 36	M40/P36(S)	38	15	40	49	10
MSV-Pg 48	83601026	Серый	0	PG 48	M50/P48(S)	39	17	47	60	10
MSV-NPT 1/2″/16	83602652	Черный	1	1/2″	M20/P16(S)	27	14	15	27	50
MSV-NPT 3/4″/21	83602654	Черный	1	3/4″	M25/P21(S)	32	14	20.5	36	50
MSV-NPT 1″/29	83602656	Черный	1	1″	M32/P29(S)	35	16	26.5	40	25
MSV-NPT 1/2″/16	83602612	Серый	0	1/2″	M20/P16(S)	27	14	15	27	50
MSV-NPT 3/4″/21	83602614	Серый	0	3/4″	M25/P21(S)	32	14	20.5	36	50
MSV-NPT 1″/29	83602616	Серый	0	1″	M32/P29(S)	35	16	26.5	40	25
