Тип MCSKV (фитинг для шланга и кабеля)
-

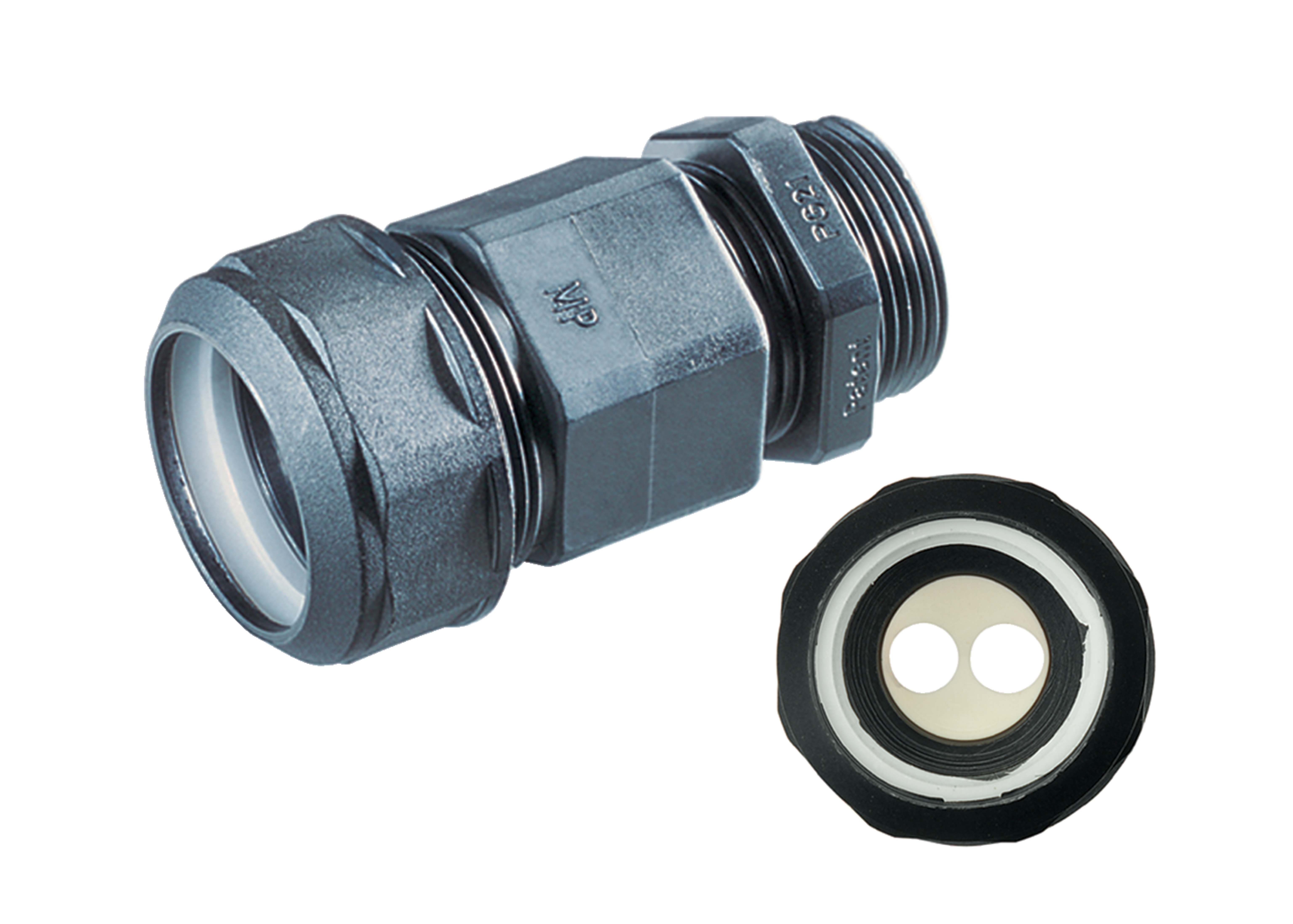

Резьбовое соединение для шлангов и кабеля EMCSKV — это комбинация нашего надежного кабельного фитинга типа WKK и фитинга для шланга m-tec типа EH с мультивкладышем.
Резьбовые соединения изготавливаются из специально модифицированного полиамида.
Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения для шлангов и кабеля MCSKV имеют следующие преимущества:
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Герметичность IP 65 при статических и динамических нагрузках
- Высокая степень фиксации благодаря интегрированному зажимному кольцу
- Возможность проведения нескольких проводов
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| MCSKV-M16x1,5/9/4×1,4: Черный | 4045005382603 | 83582850 |
| MCSKV-M16x1,5/9/2×3: Черный | 4045005382597 | 83582852 |
| MCSKV-M20x1,5/16/3×2: Черный | 4045005382580 | 83582854 |
| MCSKV-M20x1,5/16/6×3: Черный | 4045005382573 | 83582856 |
| MCSKV-M20x1,5/16/3×4: Черный | 4045005047052 | 83582858 |
| MCSKV-M20x1,5/16/2×5: Черный | 4045005036889 | 83582860 |
| MCSKV-M25x1,5/21/4×2: Черный | 4045005301444 | 83582862 |
| MCSKV-M25x1,5/21/3×7: Черный | 4045005201416 | 83582864 |
| MCSKV-M25x1,5/21/2×8: Черный | 4045005226426 | 83582866 |
| MCSKV-M32x1,5/29/6×6,5: Черный | 4045005216540 | 83582868 |
| MCSKV-M32x1,5/29/4×9: Черный | 4045005141941 | 83582870 |
| MCSKV-Pg 09 4×1,4: Черный | 4045005393081 | 83582250 |
| MCSKV-Pg 09 4×3: Черный | 4045005393074 | 83582252 |
| MCSKV-Pg 11 2×3: Черный | 4045005393067 | 83582254 |
| MCSKV-Pg 11 2×4: Черный | 4045005393050 | 83582256 |
| MCSKV-Pg 11 3×3: Черный | 4045005144324 | 83582258 |
| MCSKV-Pg 13,5 2×5: Черный | 4045005393043 | 83582260 |
| MCSKV-Pg 13,5 3×2: Черный | 4045005393036 | 83582262 |
| MCSKV-Pg 13,5 3×4: Черный | 4045005393029 | 83582264 |
| MCSKV-Pg 13,5 6×3: Черный | 4045005393012 | 83582266 |
| MCSKV-Pg 16 2×6: Черный | 4045005393005 | 83582268 |
| MCSKV-Pg 16 3×3: Черный | 4045005392992 | 83582270 |
| MCSKV-Pg 16 3×4: Черный | 4045005392985 | 83582272 |
| MCSKV-Pg 16 3×6: Черный | 4045005392978 | 83582274 |
| MCSKV-Pg 16 4×4: Черный | 4045005392961 | 83582276 |
| MCSKV-Pg 16 5×4: Черный | 4045005392954 | 83582278 |
| MCSKV-Pg 16 6×4: Черный | 4045005392947 | 83582280 |
| MCSKV-Pg 21 2×8: Черный | 4045005392930 | 83582282 |
| MCSKV-Pg 21 3×7: Черный | 4045005212412 | 83582284 |
| MCSKV-Pg 21 4×6: Черный | 4045005392923 | 83582286 |
| MCSKV-Pg 09 4×1,4: Серый | 4045005393241 | 83582210 |
| MCSKV-Pg 09 4×3: Серый | 4045005393234 | 83582212 |
| MCSKV-Pg 11 2×3: Серый | 4045005393227 | 83582214 |
| MCSKV-Pg 11 2×4: Серый | 4045005393210 | 83582216 |
| MCSKV-Pg 11 3×3: Серый | 4045005393203 | 83582218 |
| MCSKV-Pg 13,5 2×5: Серый | 4045005123633 | 83582220 |
| MCSKV-Pg 13,5 3×2: Серый | 4045005393197 | 83582222 |
| MCSKV-Pg 13,5 3×4: Серый | 4045005393180 | 83582224 |
| MCSKV-Pg 13,5 6×3: Серый | 4045005393173 | 83582226 |
| MCSKV-Pg 16 2×6: Серый | 4045005393166 | 83582228 |
| MCSKV-Pg 16 3×3: Серый | 4045005393159 | 83582230 |
| MCSKV-Pg 16 3×4: Серый | 4045005393142 | 83582232 |
| MCSKV-Pg 16 3×6: Серый | 4045005393135 | 83582234 |
| MCSKV-Pg 16 4×4: Серый | 4045005393128 | 83582236 |
| MCSKV-Pg 16 5×4: Серый | 4045005393111 | 83582238 |
| MCSKV-Pg 16 6×4: Серый | 4045005393104 | 83582240 |
| MCSKV-Pg 21 2×8: Серый | 4045005273765 | 83582242 |
| MCSKV-Pg 21 3×7: Серый | 4045005151483 | 83582244 |
| MCSKV-Pg 21 4×6: Серый | 4045005393098 | 83582246 |
Дополнительные детали
| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex | Количество x Ø мм | EH мм | GL мм | SW 1 / 3 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| MCSKV-M16x1,5/9/4×1,4 | 83582850 | Черный | 1 | M16 x 1,5 | M12/P09 | 4×1.4 | 45 | 8 | 19/19 | 50 |
| MCSKV-M16x1,5/9/2×3 | 83582852 | Черный | 1 | M16 x 1,5 | M12/P09 | 2×3 | 45 | 8 | 19/19 | 50 |
| MCSKV-M20x1,5/16/3×2 | 83582854 | Черный | 1 | M20 x 1,5 | M20/P16 | 3×2 | 52 | 9 | 27/27 | 50 |
| MCSKV-M20x1,5/16/6×3 | 83582856 | Черный | 1 | M20 x 1,5 | M20/P16 | 6×3 | 52 | 9 | 27/27 | 50 |
| MCSKV-M20x1,5/16/3×4 | 83582858 | Черный | 1 | M20 x 1,5 | M20/P16 | 3×4 | 52 | 9 | 27/27 | 50 |
| MCSKV-M20x1,5/16/2×5 | 83582860 | Черный | 1 | M20 x 1,5 | M20/P16 | 2×5 | 52 | 9 | 27/27 | 50 |
| MCSKV-M25x1,5/21/4×2 | 83582862 | Черный | 1 | M25 x 1,5 | M25/P21 | 4×2 | 60 | 11 | 33/33 | 50 |
| MCSKV-M25x1,5/21/3×7 | 83582864 | Черный | 1 | M25 x 1,5 | M25/P21 | 3×7 | 60 | 11 | 33/33 | 50 |
| MCSKV-M25x1,5/21/2×8 | 83582866 | Черный | 1 | M25 x 1,5 | M25/P21 | 2×8 | 60 | 11 | 33/33 | 50 |
| MCSKV-M32x1,5/29/6×6,5 | 83582868 | Черный | 1 | M32 x 1,5 | M32/P29 | 6×6.5 | 69 | 11 | 42/42 | 25 |
| MCSKV-M32x1,5/29/4×9 | 83582870 | Черный | 1 | M32 x 1,5 | M32/P29 | 4×9 | 69 | 11 | 42/42 | 25 |
| MCSKV-Pg 09 4×1,4 | 83582250 | Черный | 1 | PG 09 | M12/P09 | 4×1.4 | 45 | 8 | 19/19 | 50 |
| MCSKV-Pg 09 4×3 | 83582252 | Черный | 1 | PG 09 | M12/P09 | 4×3 | 45 | 8 | 19/19 | 50 |
| MCSKV-Pg 11 2×3 | 83582254 | Черный | 1 | PG 11 | M16/P11 | 2×3 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 11 2×4 | 83582256 | Черный | 1 | PG 11 | M16/P11 | 2×4 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 11 3×3 | 83582258 | Черный | 1 | PG 11 | M16/P11 | 3×3 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 13,5 2×5 | 83582260 | Черный | 1 | PG 13,5 | NW13 | 2×5 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 3×2 | 83582262 | Черный | 1 | PG 13,5 | NW13 | 3×2 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 3×4 | 83582264 | Черный | 1 | PG 13,5 | NW13 | 3×4 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 6×3 | 83582266 | Черный | 1 | PG 13,5 | NW13 | 6×3 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 16 2×6 | 83582268 | Черный | 1 | PG 16 | M20/P16 | 2×6 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×3 | 83582270 | Черный | 1 | PG 16 | M20/P16 | 3×3 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×4 | 83582272 | Черный | 1 | PG 16 | M20/P16 | 3×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×6 | 83582274 | Черный | 1 | PG 16 | M20/P16 | 3×6 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 4×4 | 83582276 | Черный | 1 | PG 16 | M20/P16 | 4×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 5×4 | 83582278 | Черный | 1 | PG 16 | M20/P16 | 5×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 6×4 | 83582280 | Черный | 1 | PG 16 | M20/P16 | 6×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 21 2×8 | 83582282 | Черный | 1 | PG 21 | M25/P21 | 2×8 | 60 | 11 | 33/33 | 50 |
| MCSKV-Pg 21 3×7 | 83582284 | Черный | 1 | PG 21 | M25/P21 | 3×7 | 60 | 11 | 33/33 | 50 |
| MCSKV-Pg 21 4×6 | 83582286 | Черный | 1 | PG 21 | M25/P21 | 4×6 | 60 | 11 | 33/33 | 50 |
| MCSKV-Pg 09 4×1,4 | 83582210 | Серый | 0 | PG 09 | M12/P09 | 4×1.4 | 45 | 8 | 19/19 | 50 |
| MCSKV-Pg 09 4×3 | 83582212 | Серый | 0 | PG 09 | M12/P09 | 4×3 | 45 | 8 | 19/19 | 50 |
| MCSKV-Pg 11 2×3 | 83582214 | Серый | 0 | PG 11 | M16/P11 | 2×3 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 11 2×4 | 83582216 | Серый | 0 | PG 11 | M16/P11 | 2×4 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 11 3×3 | 83582218 | Серый | 0 | PG 11 | M16/P11 | 3×3 | 49 | 8 | 22/22 | 50 |
| MCSKV-Pg 13,5 2×5 | 83582220 | Серый | 0 | PG 13,5 | NW13 | 2×5 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 3×2 | 83582222 | Серый | 0 | PG 13,5 | NW13 | 3×2 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 3×4 | 83582224 | Серый | 0 | PG 13,5 | NW13 | 3×4 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 13,5 6×3 | 83582226 | Серый | 0 | PG 13,5 | NW13 | 6×3 | 52 | 9 | 24/27 | 50 |
| MCSKV-Pg 16 2×6 | 83582228 | Серый | 0 | PG 16 | M20/P16 | 2×6 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×3 | 83582230 | Серый | 0 | PG 16 | M20/P16 | 3×3 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×4 | 83582232 | Серый | 0 | PG 16 | M20/P16 | 3×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 3×6 | 83582234 | Серый | 0 | PG 16 | M20/P16 | 3×6 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 4×4 | 83582236 | Серый | 0 | PG 16 | M20/P16 | 4×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 5×4 | 83582238 | Серый | 0 | PG 16 | M20/P16 | 5×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 16 6×4 | 83582240 | Серый | 0 | PG 16 | M20/P16 | 6×4 | 52 | 10 | 27/27 | 50 |
| MCSKV-Pg 21 2×8 | 83582242 | Серый | 0 | PG 21 | M25/P21 | 2×8 | 60 | 11 | 33/33 | 50 |
| MCSKV-Pg 21 3×7 | 83582244 | Серый | 0 | PG 21 | M25/P21 | 3×7 | 60 | 11 | 33/33 | 50 |
| MCSKV-Pg 21 4×6 | 83582246 | Серый | 0 | PG 21 | M25/P21 | 4×6 | 60 | 11 | 33/33 | 50 |
