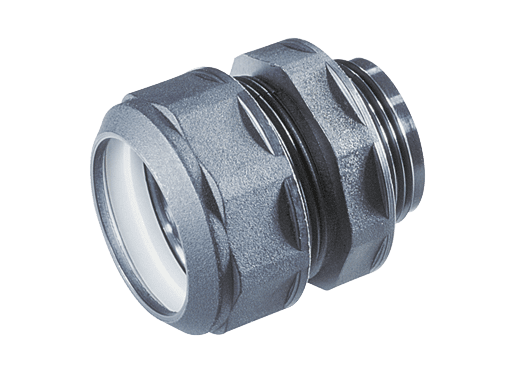

Тип EH/S
-
Резьбовые соединения шлангов EH/S изготавливаются из специально модифицированного полиамида и полиоксиметилена. Эти материалы не содержат галогенов, фосфора и кадмия.
Резьбовые соединения для шлангов EH/S имеют следующие преимущества:
- Отсутствие теряющихся деталей, состояние при поставке соответствует состоянию при монтаже
- Экономичное решение
- Высокая степень фиксации благодаря интегрированному зажимному кольцу
- Резьбовое соединение подходит к защитным шлангам для проводов EVK, EL и ELS.
Варианты
| Название | GTIN | Артикул |
|---|---|---|
| EH/S M12X1,5/9: Черный | 4045005382894 | 83541252 |
| EH/S M12X1,5/11: Черный | 4045005072764 | 83541256 |
| EH/S M16X1,5/9: Черный | 4045005131522 | 83541254 |
| EH/S M16X1,5/11: Черный | 4045005382887 | 83541258 |
| EH/S M20X1,5/13: Черный | 4045005382870 | 83541259 |
| EH/S M20X1,5/16: Черный | 4045005125309 | 83541260 |
| EH/S M25X1,5/21: Черный | 4045005275516 | 83541262 |
| EH/S M32X1,5/29: Черный | 4045005200419 | 83541264 |
| EH/S M40X1,5/36: Черный | 4045005382863 | 83541266 |
| EH/S M50X1,5/48: Черный | 4045005382856 | 83541268 |
| EH/S M12X1,5/9: Серый | 4045005084125 | 83541212 |
| EH/S M12X1,5/11: Серый | 4045005382900 | 83541216 |
| EH/S M16X1,5/9: Серый | 4045005382917 | 83541214 |
| EH/S M16X1,5/11: Серый | 4045005303028 | 83541218 |
| EH/S M20X1,5/13: Серый | 4045005311917 | 83541219 |
| EH/S M20X1,5/16: Серый | 4045005228000 | 83541220 |
| EH/S M25X1,5/21: Серый | 4045005234322 | 83541222 |
| EH/S M32X1,5/29: Серый | 4045005026255 | 83541224 |
| EH/S M40X1,5/36: Серый | 4045005060273 | 83541226 |
| EH/S M50X1,5/48: Серый | 4045005051042 | 83541228 |
| EH/S PG 07: Черный | 4045005393579 | 83541050 |
| EH/S PG 07/09: Черный | 4045005393524 | 83541068 |
| EH/S PG 09: Черный | 4045005393562 | 83541052 |
| EH/S PG 09/11: Черный | 4045005393517 | 83541070 |
| EH/S PG 09/13: Черный | 4045005393500 | 83541072 |
| EH/S PG 09/16: Черный | 4045005393494 | 83541074 |
| EH/S PG 11/09: Черный | 4045005393487 | 83541076 |
| EH/S PG 11: Черный | 4045005393555 | 83541054 |
| EH/S PG 11/13: Черный | 4045005393470 | 83541078 |
| EH/S PG 11/16: Черный | 4045005393463 | 83541080 |
| EH/S PG 13,5: Черный | 4045005215475 | 83541056 |
| EH/S PG 13/16: Черный | 4045005393456 | 83541082 |
| EH/S PG 16/13: Черный | 4045005393449 | 83541084 |
| EH/S PG 16: Черный | 4045005393548 | 83541058 |
| EH/S PG 21: Черный | 4045005179982 | 83541060 |
| EH/S PG 29: Черный | 4045005179999 | 83541062 |
| EH/S PG 36: Черный | 4045005029683 | 83541064 |
| EH/S PG 48: Черный | 4045005393531 | 83541066 |
| EH/S PG 07: Серый | 4045005382955 | 83541010 |
| EH/S PG 07/09: Серый | 4045005382948 | 83541028 |
| EH/S PG 09: Серый | 4045005029690 | 83541012 |
| EH/S PG 09/11: Серый | 4045005382931 | 83541030 |
| EH/S PG 09/13: Серый | 4045005382924 | 83541032 |
| EH/S PG 09/16: Серый | 4045005393630 | 83541034 |
| EH/S PG 11/09: Серый | 4045005393609 | 83541040 |
| EH/S PG 11: Серый | 4045005234339 | 83541014 |
| EH/S PG 11/13: Серый | 4045005393623 | 83541036 |
| EH/S PG 11/16: Серый | 4045005393616 | 83541038 |
| EH/S PG 13,5: Серый | 4045005343727 | 83541016 |
| EH/S PG 13/16: Серый | 4045005393593 | 83541042 |
| EH/S PG 16/13: Серый | 4045005393586 | 83541044 |
| EH/S PG 16: Серый | 4045005154132 | 83541018 |
| EH/S PG 21: Серый | 4045005303011 | 83541020 |
| EH/S PG 29: Серый | 4045005017420 | 83541022 |
| EH/S PG 36: Серый | 4045005128966 | 83541024 |
| EH/S PG 48: Серый | 4045005354617 | 83541026 |
Дополнительные детали

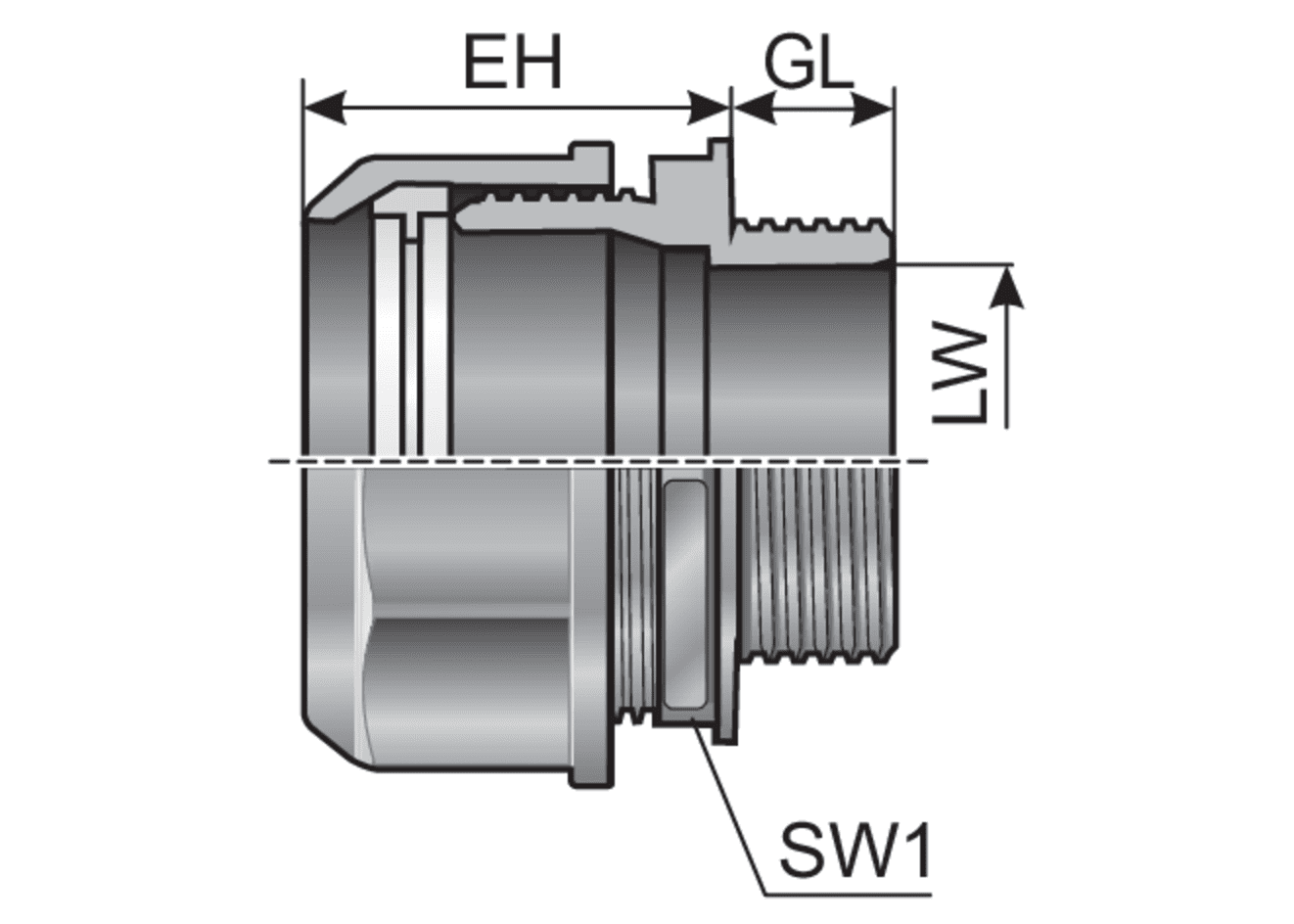

| Вид изделий | Номер для заказа | Цвет | УФ | Соединительная резьба | подходит для Murrflex EL | подходит для Murrflex ELS | подходит для Murrflex EVK | EH мм | GL мм | SW 1 мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EH/S M12X1,5/9 | 83541252 | Черный | 1 | M12 x 1,5 | 09 | 09 | 07/E | 26 | 13 | 19 | 50 |
| EH/S M12X1,5/11 | 83541256 | Черный | 1 | M12 x 1,5 | 11 | 11 | 09/E | 26 | 13 | 22 | 50 |
| EH/S M16X1,5/9 | 83541254 | Черный | 1 | M16 x 1,5 | 09 | 09 | 07/E | 26 | 13 | 19 | 50 |
| EH/S M16X1,5/11 | 83541258 | Черный | 1 | M16 x 1,5 | 11 | 11 | 09/E | 26 | 13 | 22 | 50 |
| EH/S M20X1,5/13 | 83541259 | Черный | 1 | M20 x 1,5 | 13 | 13 | 11 | 26 | 14 | 27 | 50 |
| EH/S M20X1,5/16 | 83541260 | Черный | 1 | M20 x 1,5 | 16 | 16 | 11 | 26 | 14 | 27 | 50 |
| EH/S M25X1,5/21 | 83541262 | Черный | 1 | M25 x 1,5 | 21 | 21 | 21/E | 33 | 10 | 37 | 50 |
| EH/S M32X1,5/29 | 83541264 | Черный | 1 | M32 x 1,5 | 29 | 29 | 29/E | 33 | 10 | 45 | 25 |
| EH/S M40X1,5/36 | 83541266 | Черный | 1 | M40 x 1,5 | 36 | 36 | 36/E | 44 | 15 | 55 | 25 |
| EH/S M50X1,5/48 | 83541268 | Черный | 1 | M50 x 1,5 | 48 | 48 | 42 | 50 | 17 | 65 | 10 |
| EH/S M12X1,5/9 | 83541212 | Серый | 0 | M12 x 1,5 | 09 | 09 | 07/E | 26 | 13 | 19 | 50 |
| EH/S M12X1,5/11 | 83541216 | Серый | 0 | M12 x 1,5 | 11 | 11 | 09/E | 26 | 13 | 22 | 50 |
| EH/S M16X1,5/9 | 83541214 | Серый | 0 | M16 x 1,5 | 09 | 09 | 07/E | 26 | 13 | 19 | 50 |
| EH/S M16X1,5/11 | 83541218 | Серый | 0 | M16 x 1,5 | 11 | 11 | 09/E | 26 | 13 | 22 | 50 |
| EH/S M20X1,5/13 | 83541219 | Серый | 0 | M20 x 1,5 | 13 | 13 | 11 | 26 | 14 | 27 | 50 |
| EH/S M20X1,5/16 | 83541220 | Серый | 0 | M20 x 1,5 | 16 | 16 | 11 | 26 | 14 | 27 | 50 |
| EH/S M25X1,5/21 | 83541222 | Серый | 0 | M25 x 1,5 | 21 | 21 | 21/E | 33 | 10 | 37 | 50 |
| EH/S M32X1,5/29 | 83541224 | Серый | 0 | M32 x 1,5 | 29 | 29 | 29/E | 33 | 10 | 45 | 25 |
| EH/S M40X1,5/36 | 83541226 | Серый | 0 | M40 x 1,5 | 36 | 36 | 36/E | 44 | 15 | 55 | 25 |
| EH/S M50X1,5/48 | 83541228 | Серый | 0 | M50 x 1,5 | 48 | 48 | 42 | 50 | 17 | 65 | 10 |
| EH/S PG 07 | 83541050 | Черный | 1 | PG 07 | — | 07 | — | 26 | 8 | 19 | 50 |
| EH/S PG 07/09 | 83541068 | Черный | 1 | PG 07 | 09 | 09 | — | 26 | 8 | 19 | 50 |
| EH/S PG 09 | 83541052 | Черный | 1 | PG 09 | 09 | 09 | 07/E | 26 | 8 | 19 | 50 |
| EH/S PG 09/11 | 83541070 | Черный | 1 | PG 09 | 11 | 11 | 09/E | 26 | 8 | 22 | 50 |
| EH/S PG 09/13 | 83541072 | Черный | 1 | PG 09 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 09/16 | 83541074 | Черный | 1 | PG 09 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 11/09 | 83541076 | Черный | 1 | PG 11 | 09 | 09 | 07/E | 26 | 8 | 19 | 50 |
| EH/S PG 11 | 83541054 | Черный | 1 | PG 11 | 11 | 11 | 09/E | 26 | 8 | 22 | 50 |
| EH/S PG 11/13 | 83541078 | Черный | 1 | PG 11 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 11/16 | 83541080 | Черный | 1 | PG 11 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 13,5 | 83541056 | Черный | 1 | PG 13,5 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 13/16 | 83541082 | Черный | 1 | PG 13 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 16/13 | 83541084 | Черный | 1 | PG 16 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 16 | 83541058 | Черный | 1 | PG 16 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 21 | 83541060 | Черный | 1 | PG 21 | 21 | 21 | 16/E | 34 | 10 | 38 | 50 |
| EH/S PG 29 | 83541062 | Черный | 1 | PG 29 | 29 | 29 | 21/E | 34 | 10 | 46 | 25 |
| EH/S PG 36 | 83541064 | Черный | 1 | PG 36 | 36 | 36 | 29/E | 44 | 15 | 55 | 25 |
| EH/S PG 48 | 83541066 | Черный | 1 | PG 48 | 48 | 48 | 42 | 50 | 15 | 65 | 10 |
| EH/S PG 07 | 83541010 | Серый | 0 | PG 07 | — | 07 | — | 26 | 8 | 19 | 50 |
| EH/S PG 07/09 | 83541028 | Серый | 0 | PG 07 | 09 | 09 | — | 26 | 8 | 19 | 50 |
| EH/S PG 09 | 83541012 | Серый | 0 | PG 09 | 09 | 09 | 07/E | 26 | 8 | 19 | 50 |
| EH/S PG 09/11 | 83541030 | Серый | 0 | PG 09 | 11 | 11 | 09/E | 26 | 8 | 22 | 50 |
| EH/S PG 09/13 | 83541032 | Серый | 0 | PG 09 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 09/16 | 83541034 | Серый | 0 | PG 09 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 11/09 | 83541040 | Серый | 0 | PG 11 | 09 | 09 | 07/E | 26 | 8 | 19 | 50 |
| EH/S PG 11 | 83541014 | Серый | 0 | PG 11 | 11 | 11 | 09/E | 26 | 8 | 22 | 50 |
| EH/S PG 11/13 | 83541036 | Серый | 0 | PG 11 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 11/16 | 83541038 | Серый | 0 | PG 11 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 13,5 | 83541016 | Серый | 0 | PG 13,5 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 13/16 | 83541042 | Серый | 0 | PG 13 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 16/13 | 83541044 | Серый | 0 | PG 16 | 13 | 13 | 11/E | 26 | 8 | 27 | 50 |
| EH/S PG 16 | 83541018 | Серый | 0 | PG 16 | 16 | 16 | 13/E | 26 | 8 | 27 | 50 |
| EH/S PG 21 | 83541020 | Серый | 0 | PG 21 | 21 | 21 | 16/E | 34 | 10 | 38 | 50 |
| EH/S PG 29 | 83541022 | Серый | 0 | PG 29 | 29 | 29 | 21/E | 34 | 10 | 46 | 25 |
| EH/S PG 36 | 83541024 | Серый | 0 | PG 36 | 36 | 36 | 29/E | 44 | 15 | 55 | 25 |
| EH/S PG 48 | 83541026 | Серый | 0 | PG 48 | 48 | 48 | 42 | 50 | 15 | 65 | 10 |
