| Принцип работы | Смесительные клапаны для масловоздушного смазывания с дозатором | |
| Выходы | 1 | |
| Смазочный материал | Минеральное или синтетическое масло, совместимое с бутадиенакрилонитрильным каучуком (NBR) | |
| Вязкость | 6–760 мм2/с | |
| Давление срабатывания, воздух | 3–10 бар | 44–145 фунтов/дюйм² |
| Давление срабатывания, масло | 12–45 бар | 174–653 фунта/дюйм² |
| Входное соединение для воздуха | 161-300-338: G1/2 161-300-339: G3/4 | |
| Входное соединение для масла | M8x1 | |
| Размеры | 161-300-338: 80 x 60 x 40 мм 161-300-339: 95 x 60 x 40 мм | 3,15 x 2,4 x 1,6 дюйма 3,74 x 2,4 x 1,6 дюйма |
| Положение монтажа | вертикальное | |

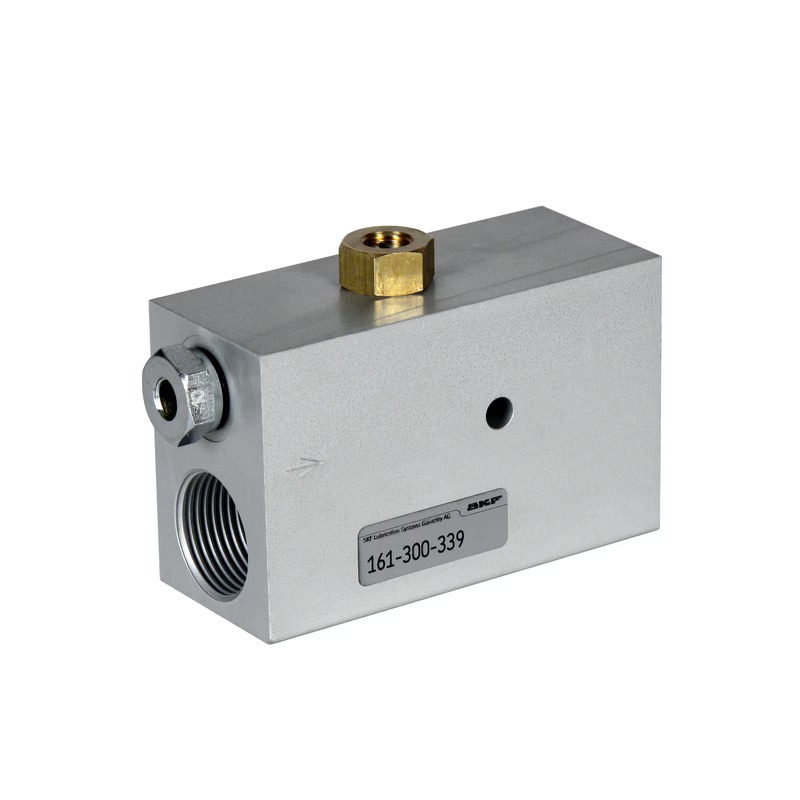

Смесительные клапаны 161-300-338 / -339
-
Для использования в системах масловоздушного смазывания
Эти смесительные клапаны с дозированием могут объединяться в группы для нескольких точек смазывания. В таком случае сжатый воздух подаётся отдельно к каждому смесительному клапану. Дозирование осуществляется при помощи встроенного одномагистрального дозирующего устройства. Доступны исполнения 0,03, 0,06 и 0,1 см3/цикл. Соединение подачи смазочного материала имеет выточку для беспаечного соединения для линий с ∅4 мм. Соединение для сжатого воздуха G1/2 или G3/4 в зависимости от конструкции.
Применение
- Станки
- Автомобильная
