| Принцип работы | шестерённый насос с электрическим приводом | |
| Смазочный материал | минеральные и синтетические масла | |
| Рабочая вязкость | 20–1000 мм2/с | |
| Расход | ZM12: 1,2 л/мин ZM25: 2,5 л/мин |
2,5 пинт/мин 5,3 пинт/мин |
| Рабочая температура | от +10 до +40 °C | от +50 до +104 °F |
| Выходы | 1 | |
| Рабочее обратное давление | ZM12: макс. 30 бар ZM25: макс. 20 бар |
435 фунтов/дюйм² 290 фунтов/дюйм² |
| Высота всасывания | ZM12: 500 мм ZM25: 1000 мм |
19,7 дюйма 39,4 дюйма |
| Частота вращения привода | 1350 мин.−1 | |
| Двигатель1) | трёхфазный электродвигатель | |
| Напряжение | 220–240/380–420 В перем. тока при 50 Гц | |
| Номинальная мощность | 0,18 кВт | |
| Напорное соединение | G1/4 или M14×1,5 | |
| Соединение всасывания | G1/4 или M14×1,5 | |
| Класс защиты | IP 54 | |
| Размеры | ZM12: 299 × 164 × 125 мм ZM25: 283 × 123 × 162 мм |
11,77 × 6,45 × 4,92 дюйма 11,14 × 4,84 × 6,37 дюйма |
| Положение монтажа | горизонтальное или вертикальное | |

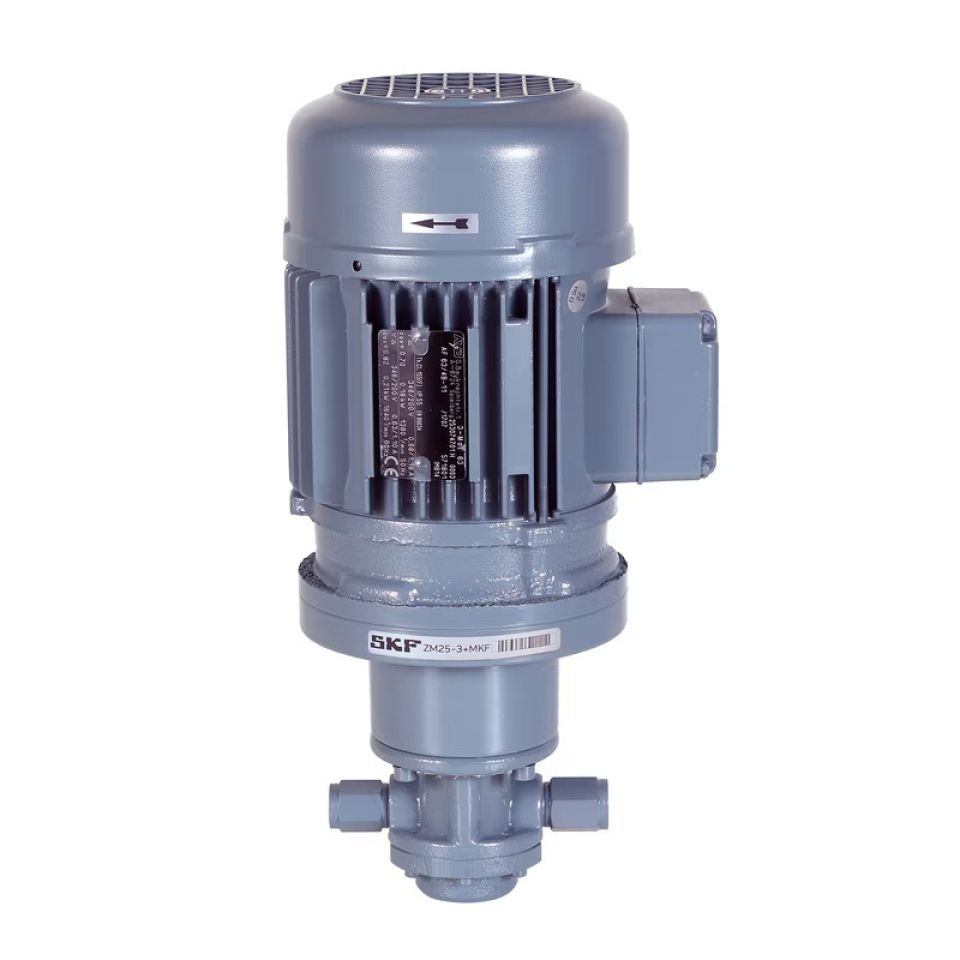

Шестерённый насос ZM с электрическим приводом
-
Для циркуляционных систем смазывания маслом
Насосы ZM — это одноконтурные шестерённые насосные агрегаты. Они используются в малогабаритных циркуляционных системах смазывания маслом с диапазоном давления до 30 бар (435 фунтов/дюйм²) и высокой вязкостью до 2000 мм2/с. Они состоят из шестерённого насоса, фланца, муфты и электродвигателя. Насос может быть установлен отдельно от резервуара или вертикально сверху резервуара. Горизонтальное крепление на фланце ниже уровня смазочного материала не допускается. Шестерённые насосные агрегаты ZM поставляются без встроенных предохранительных и выпускных клапанов.
Технические характеристики и преимущества
- Широкий диапазон вязкости
- Низкий уровень шума при работе
- Высокое рабочее обратное давление
- Простое проектирование системы
Области применения
- Станки
- Общее машиностроение
- Оборудование для формовки металла и пластмассы
