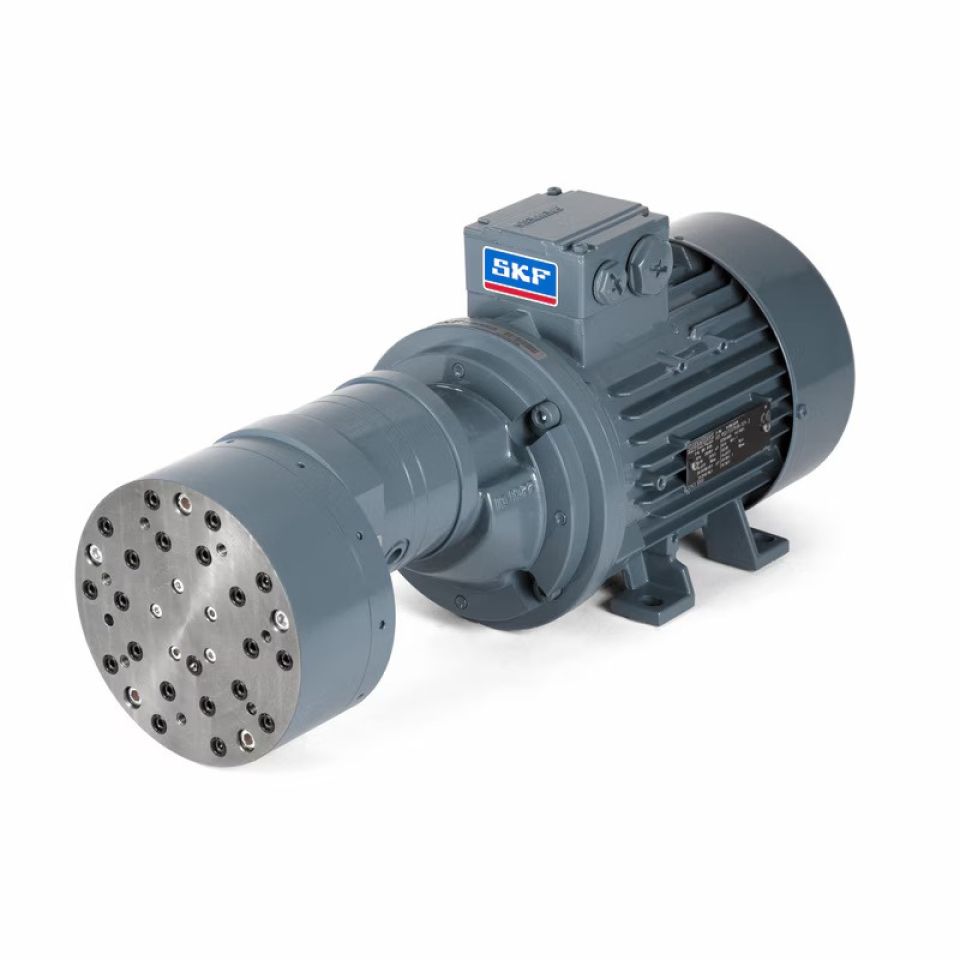

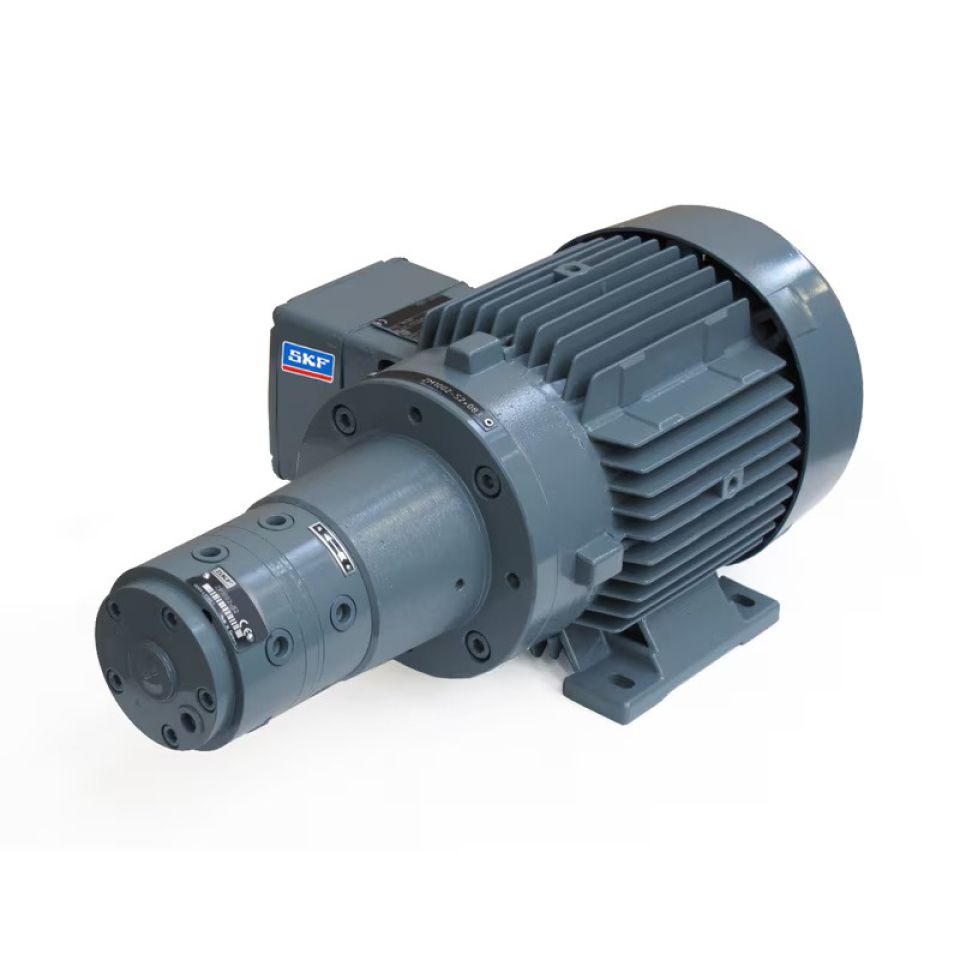

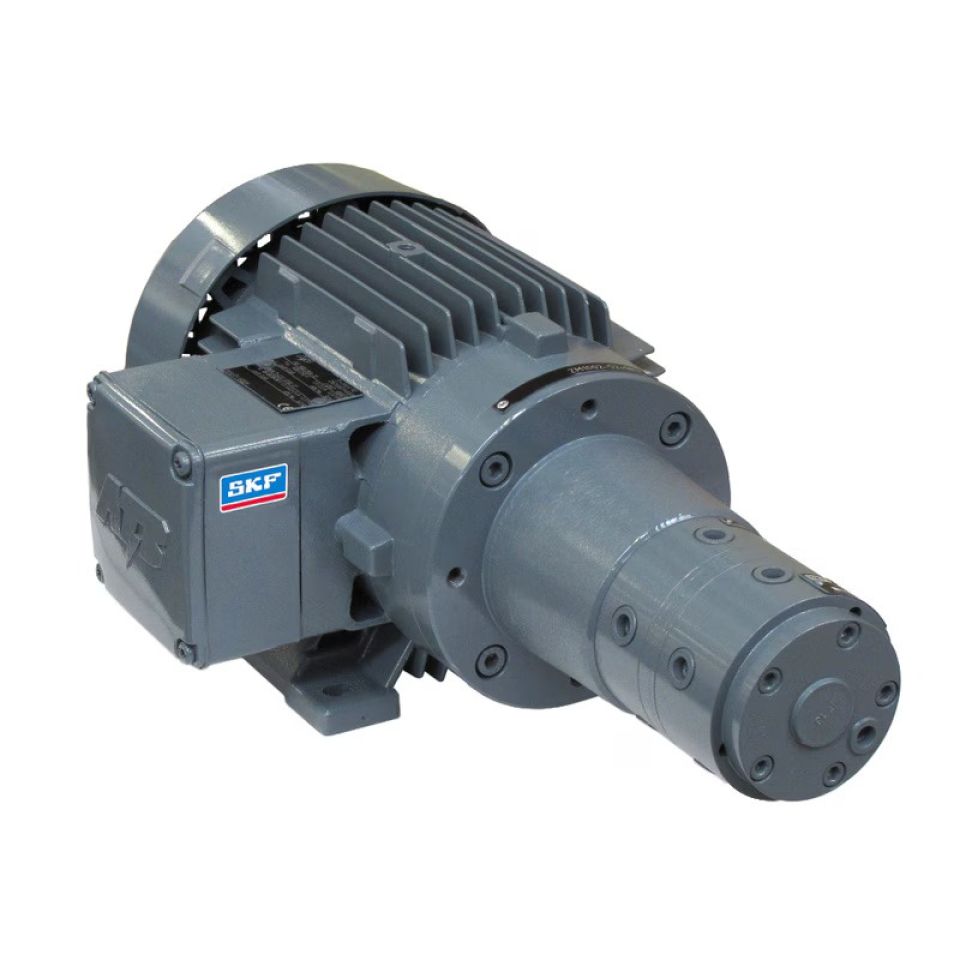

    Шестерённый насос ZM с электрическим приводом

    • Для циркуляционных систем смазывания маслом

      Многоконтурные шестерённые насосные агрегаты ZM — это самозаполняющиеся и бесклапанные насосы. Они используются в циркуляционных системах смазывания маслом с количеством отдельных контуров от 2 до 20. Через неиспользуемые выходы смазочный материал должен возвращаться в резервуар. Насосы состоят из электродвигателя, соединительного фланца, муфты и шестерённого насоса. Насос может быть установлен отдельно от резервуара или как фланцевый насос на резервуаре. Доступна специальная конструкция с уплотнениями для горизонтального монтажа ниже уровня смазочного материала. Перекачиваемые жидкости должны обладать достаточной смазывающей способностью, чтобы обеспечить самосмазывание насоса.

      Для некоторых из этих распределительных насосов требуется подключённый одноконтурный заливочный насос, который работает отдельно. Заправочный насос ограничивает перепад давления в многоконтурных насосах и помогает обеспечить равномерную подачу. Рекомендуется фильтровать масло перед входом распределительного насоса.

      Технические характеристики и преимущества

      • Высокий диапазон вязкости
      • Гибкость благодаря наличию до 20 контуров на насос
      • Подходит для гидростатической работы
      • Простое проектирование системы
      • Компактность конструкции насоса

      Области применения

      • Станки
      • Общее машиностроение
      • Оборудование для формовки металла и пластмассы
      Брошюры и руководства
       Брошюра по продукции (869.2 KB)
    +7 701 419 2752
    Технические характеристики
    Принцип работы Самовсасывающий шестерённый насос с электрическим приводом
    Смазочный материал минеральные и синтетические масла
    Рабочая вязкость в зависимости от модели, 20–1000 мм2/с
    Расход в зависимости от модели:
    мин. 0,015 л/мин
    макс. 0,45 л/мин    		 0,032 пинты/мин
    0,951 пинты/мин
    Рабочая температура от +10 до +40 °C от +50 до +104 °F
    Выходы 2–20
    Рабочее противодавление макс. 20 бар макс. 290 фунтов/дюйм²
    Высота всасывания макс. 500 мм макс. 19,7 дюйма
    Частота вращения привода 670–1400 мин.−1
    Двигатель1) трёхфазный электродвигатель
    Напряжение 220–240/380–420 В перем. тока при 50 Гц
    Номинальная мощность 0,18–0,37 кВт
    Напорное соединение G1/8 или M10×1
    Соединение всасывания G1/2 или M14×1,5
    ZM21, ZM50: M14×1,5 для ∅12 мм
    ZM10: G1/2
    Класс защиты IP 54
    Размеры мин. 325 × 152 × 125 мм
    макс. 460 × 208 × 160,5 мм    		 мин. 12,79 × 5,98 × 4,92 дюйма
    18,11× 8,18 × 6,32 дюйма
    Положение монтажа горизонтальное или фланцевая установка на резервуар2)
    1. 1)
      Электродвигатели других конструкций доступны по запросу.
    2. 2)
      Только фланцевая конструкция с отдельным уплотнением
    Информация для заказа многоконтурного насоса ZM, самовсасывающий насос 1)
    Номер детали Контуры   4) Расход  6) Обратное давление Частота вращения привода Рабочая вязкость
    (выходы) Va Vb
    л/мин л/мин бар мин.−1 мм2/с
    ZM212-21+1FV   2) 2 1 × 0,12 1 × 0,12 12 1300 20-2000
    ZM212-31+1FV   3) 2 1 × 0,12 1 × 0,12 12 1300 20-2000
    ZM502+1FV   2) 5 5 × 0,2 — 20 670 20-2000
    ZM502-3+1FV   3) 5 5 × 0,2 — 20 670 20-2000
    ZM505+1FV   2) 5 5 × 0,45 — 10 670 20-500
    ZM505-3+1FV   3) 5 5 × 0,45 — 10 670 20-500
    ZM1002+1FV   2) 10 5 × 0,2 5 × 0,2 20 690 20-1000
    ZM1002-3+1FV   3) 10 5 × 0,2 5 × 0,2 20 690 20-1000
    ZM1005+1FV   2) 10 5 × 0,45 5 × 0,45 10 690 20-250
    ZM1005-3+1FV   3) 10 5 × 0,45 5 × 0,45 10 690 20-250
    ZM1025+1FV   2) 10 5 × 0,2 5 × 0,45 15 690 20-500
    ZM1025-3+1FV   3) 10 5 × 0,2 5 × 0,45 15 690 20-500
    Информация для заказа многоконтурного насоса ZM, для работы с отдельным заправочным насосом 1)
    Номер детали Контуры 4) Расход  6) Вход насоса  5) Частота вращения привода Рабочая вязкость
    (выходы) Va Vb
    л/мин л/мин бар мин.−1 мм2/с
    ZM402-2-S2+1FV  2) 4 4 × 0,2 — 50 690 20–500
    ZM405-2-S2+1FV  2) 4 4 × 0,45 — 50 690 20–500
    ZM502-S2+1FV  2) 5 4 × 0,2 — 30 690 20–500
    ZM505-S2+1FV   2) 5 4 × 0,45 — 30 690 20–500
    ZM802-2-S2+1FV   2) 8 4 × 0,2 4 × 0,2 50 690 20–500
    ZM805-2-S2+1FV   2) 8 4 × 0,45 4 × 0,45 50 690 20–500
    ZM1002-S2+1FV   2) 10 5 × 0,2 5 × 0,2 30 690 20–500
    ZM1005-S2+1FV   2) 10 5 × 0,45 5 × 0,45 30 690 20–500
    ZM2101-1+1FV   2) 20 20 × 0,015 — 30 1400 20–1000
    ZM2102-1+1FV   2) 20 20 × 0,03 — 30 1400 20–1000
    ZM2103-1+1FV   2) 20 20 × 0,05 — 30 1400 20–1000
    ZM2104-1+1FV   2) 20 20 × 0,1 — 30 1400 20–1000
    Информация для заказа насоса ZM со встроенным заправочным насосом и регулируемым клапаном ограничения давления 1)
    Номер детали Контуры 4) Расход  6) Вход насоса Вход насоса Частота вращения привода
    (выходы) P1 P2
    л/мин пинты/мин бар бар мин.−1
    ZM1035+1FV   2) 10 10 × 0,45 10 × 0,951 16 20 1400
    ZM2201+1FV   2) 20 20 × 0,025 20 × 0,052 18 20 680
    ZM2202+1FV   2) 20 20 × 0,035 20 × 0,074 18 20 915
    ZM2103+1FV   2) 20 20 × 0,05 20 × 0,105  18 20 1360
    1. 1)
      Рекомендуется фильтрация между многоконтурным насосом и заправочным насосом. В соответствии с ISO 4406 20/17/14, код NAS (1638) класс 8, SAW AS 4059 класс 8
    2. 2)
      Напольная конструкция насосов для установки отдельно от резервуара
    3. 3)
      Насосы для фланцевого монтажа со специальной конструкцией уплотнения
    4. 4)
      Через неиспользуемые выходы насос смазочный материал должен возвращаться в резервуар, эти отверстия запрещается закрывать заглушками.
    5. 5)
      Давление на выходе P2 соответствует P1 ±5 бар; (72,5 фунта/дюйм²)
    6. 6)
      Действительно для рабочей вязкости 140 мм2/мин и частоты вращения привода 1400 мин−1
