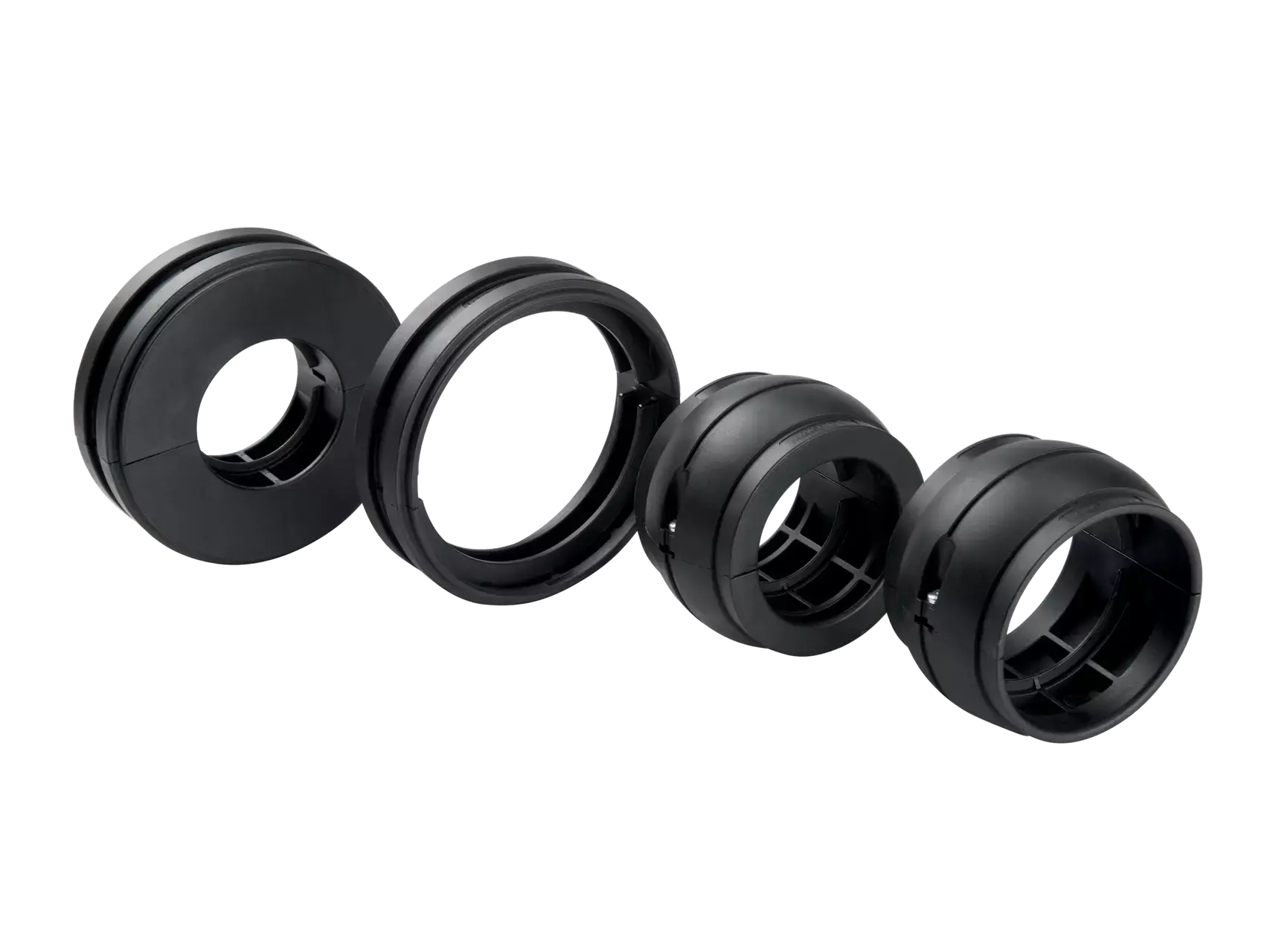

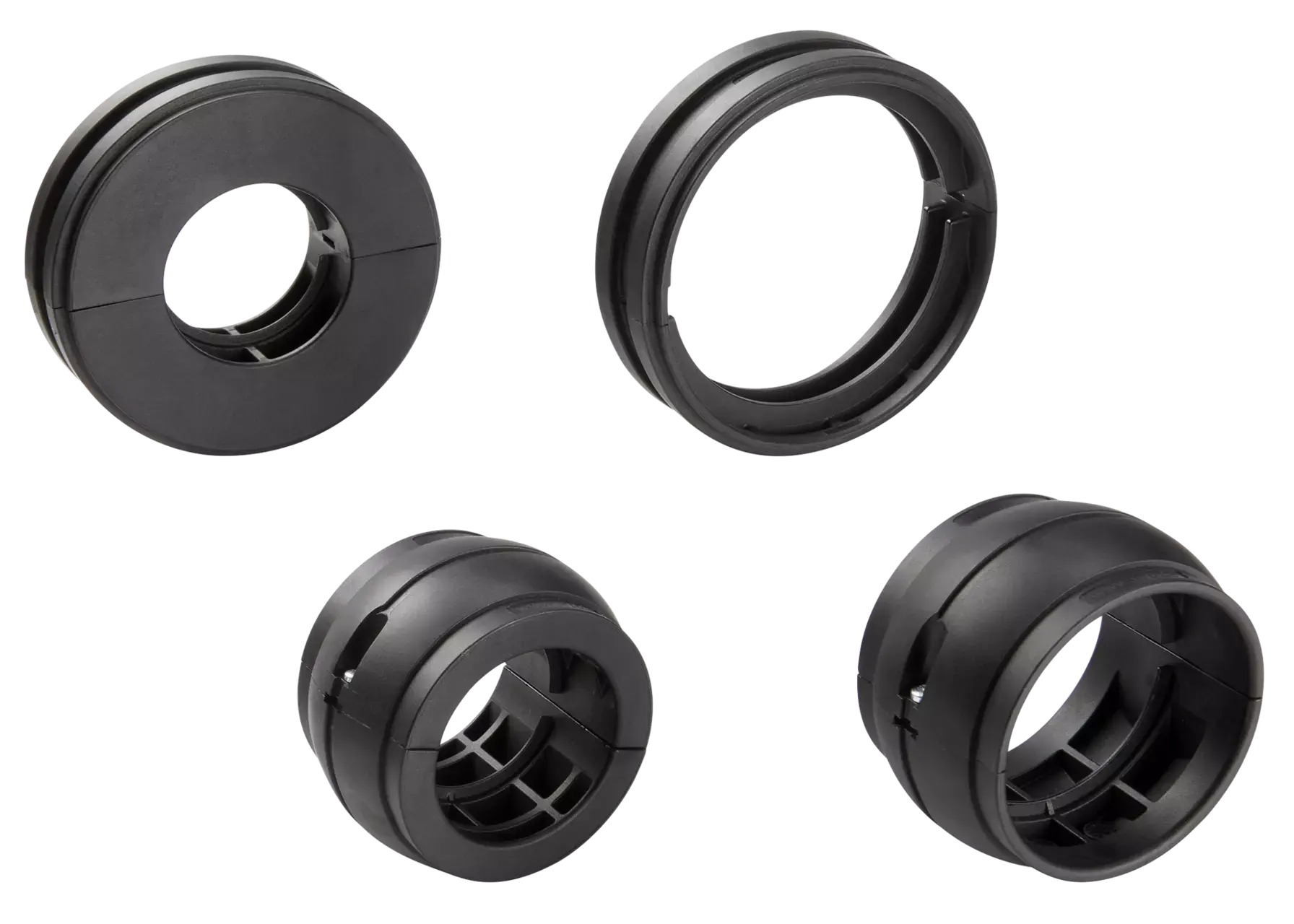

Шаровой шарнир KMG/F — кольцо для шланга SRF
-
Информация об изделии
Шарнир KMG/F и кольцо для шланга SRF используются в роботах и прочих подвижных манипуляторах.

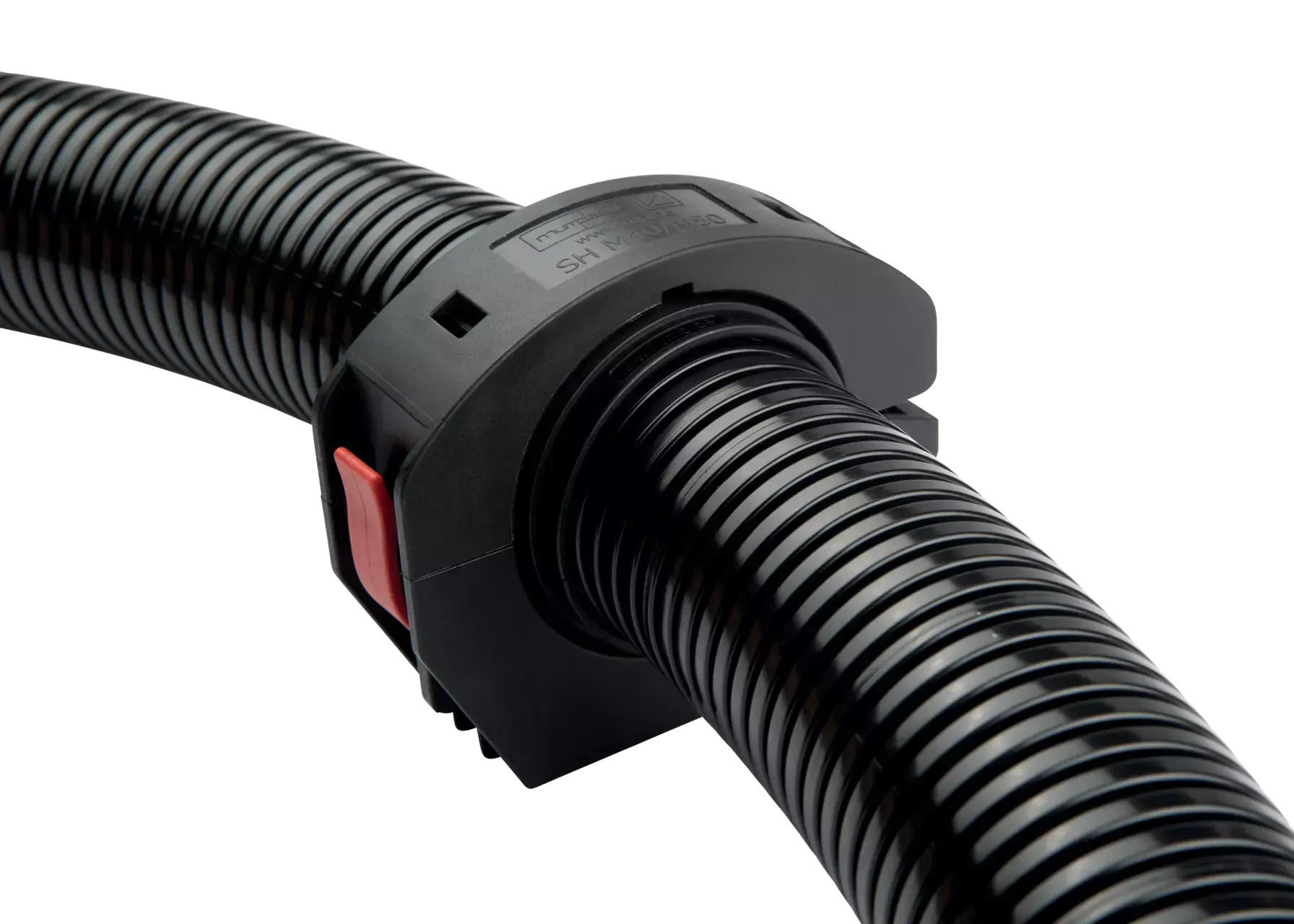

Просто и быстро устанавливаемый в систему SH вкладыш оптимально подходит для фиксации защитных шлангов для проводов Murrflex.
Шарнир KMG-F и кольцо для шланга SRF изготавливаются из специально модифицированного полиамида.
Особые преимущества центрального шарового шарнира KMG-F и кольца для шланга SRF:
- Пригодность для переоборудования и дополнительного монтажа
- Возможность применения при статической фиксации (KMG-F + SRF) или осевом отклонении (KMG-F)
- Высокая продолжительность службы
- Быстрый и простой монтаж и демонтаж
- Обеспечение фиксации, благодаря которой осуществляется безопасная прокладка защитных шлангов для проводов Murrflex
Варианты
| Вид изделий | Номер для заказа | GTIN | Цвет | Кол. шт. | Минимальное количество в заказе | |||
|---|---|---|---|---|---|---|---|---|
|
Состав комплекта: SRF + SH 56/70
|
||||||||
|
Комплект SRF-68 |
83692246 |
4045005134783 |
Черный |
1 |
1 |
|
||
|

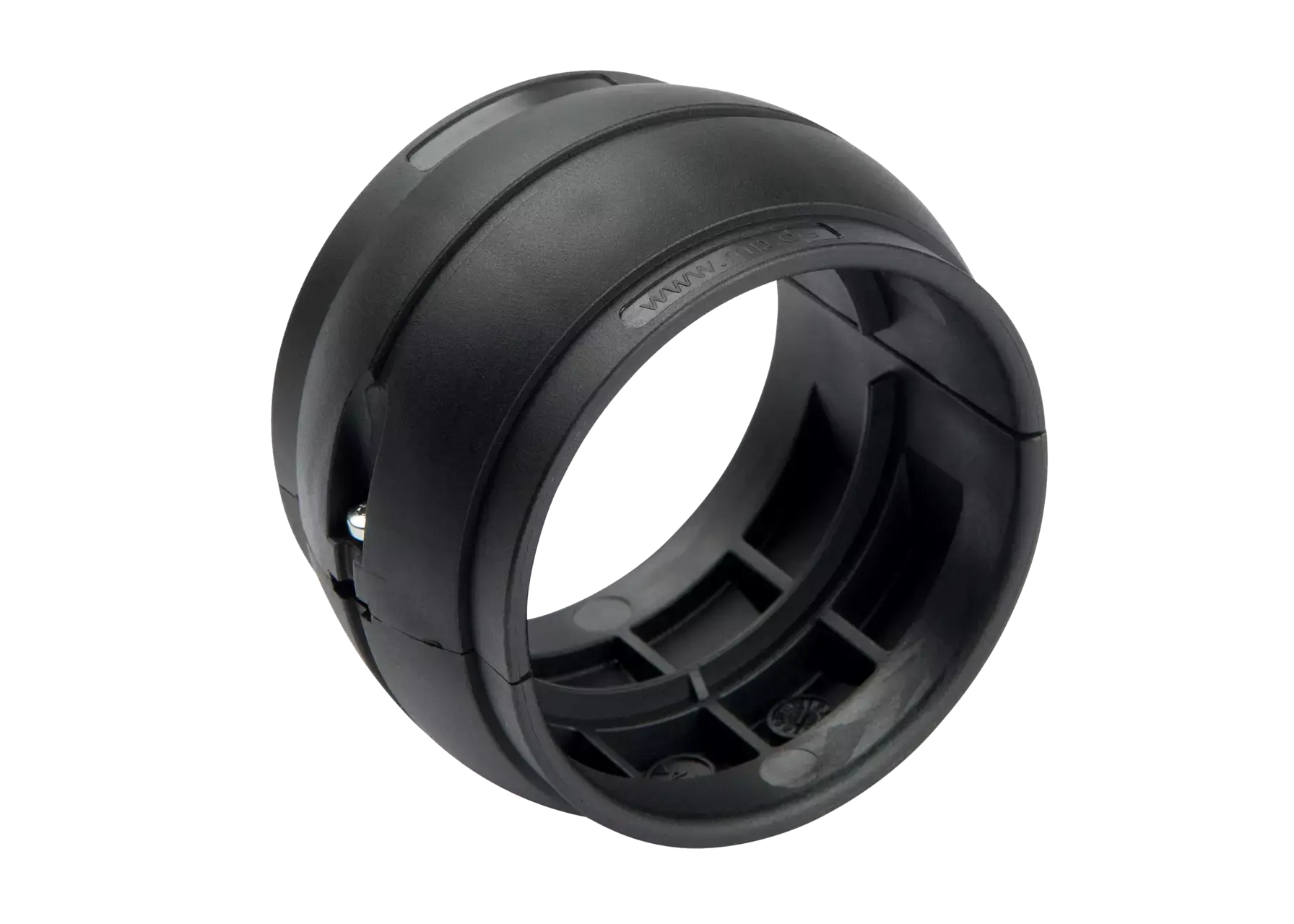

Центральный шаровой шарнир (фиксированный) для крепления защитных шлангов для кабелей
|
||||||||
|
KMG/F-M25 |
83691658 |
4045005187857 |
Черный |
1 |
1 |
|
||
|
KMG/F-M32 |
83691660 |
4045005261311 |
Черный |
1 |
1 |
|
||
|
KMG/F-M40 |
83691662 |
4045005188656 |
Черный |
1 |
1 |
|
||
|
KMG/F-M50 |
83691664 |
4045005113870 |
Черный |
1 |
1 |
|
||
|
Состав комплекта: KMG/F + SH-P M40/M50
|
||||||||
|
Комплект KMG-F-M40 |
83691663 |
4045005065308 |
Черный |
1 |
1 |
|
||
|
Комплект KMG-F-M50 |
83691665 |
4045005131614 |
Черный |
1 |
1 |
|
||
|
Кольцо для шланга (фиксированное) для крепления защитных шлангов для кабелей
|
||||||||
|
SRF-M40/P36 |
83692288 |
4045005188663 |
Черный |
1 |
1 |
|
||
|
SRF-M50/P48 |
83692289 |
4045005304919 |
Черный |
1 |
1 |
|
||
|
SRF-56 |
83692290 |
4045005154293 |
Черный |
1 |
1 |
|
||
|
SRF-68 |
83692291 |
4045005019615 |
Черный |
1 |
1 |
|
||
|
SRF-70 |
83692292 |
4045005023513 |
Черный |
1 |
1 |
|
||
|
SRF-80 |
83692294 |
4045005286833 |
Черный |
1 |
1 |
|
||
|
SRF-95 |
83692296 |
4045005223524 |
Черный |
1 |
1 |
|
||
Дополнительные детали

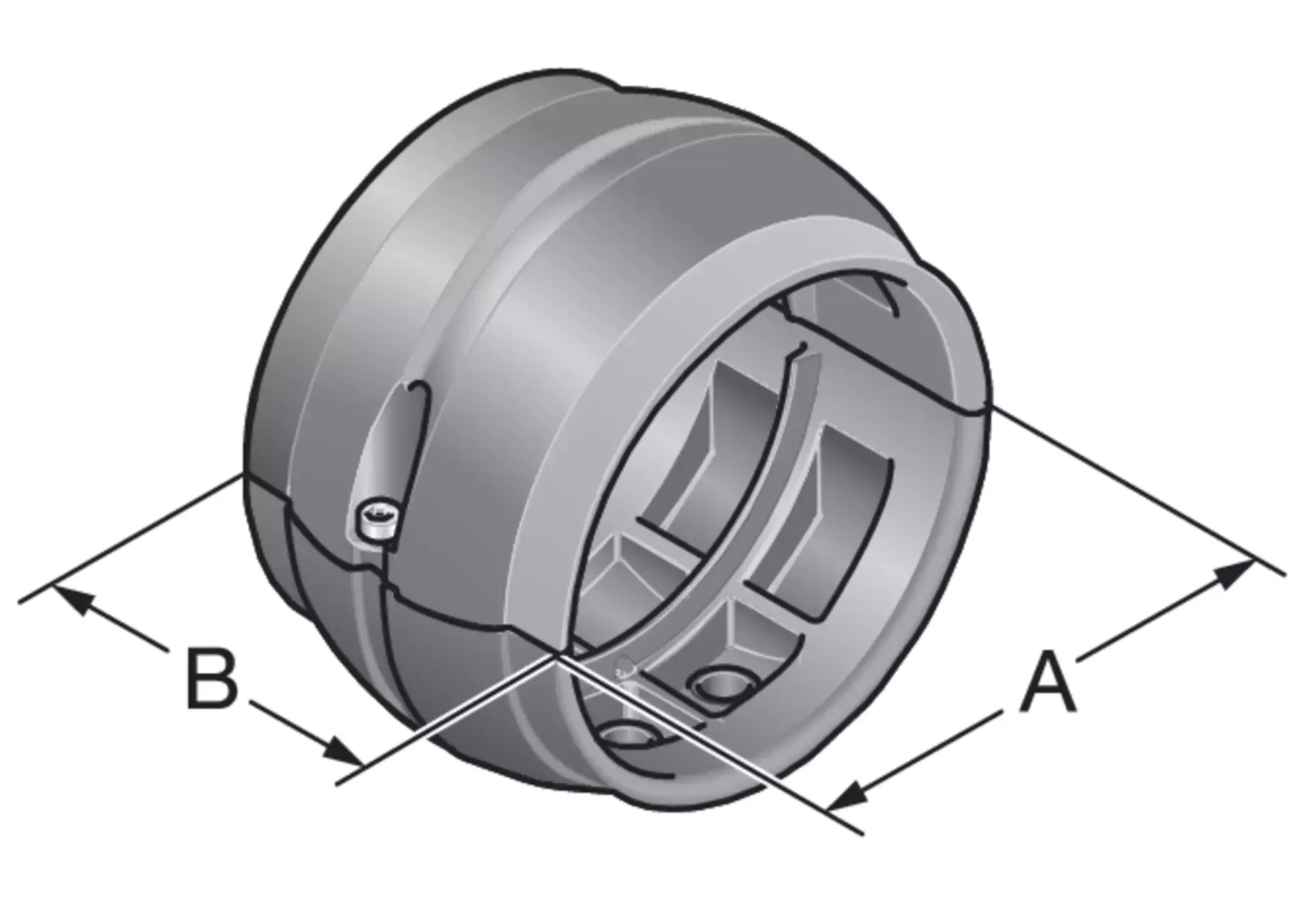

| Вид изделий | Номер для заказа | Цвет | A мм | B мм | подходит для Система крепежных устройств | Исполнение | подходит для Murrflex | Кол. шт. | |
|---|---|---|---|---|---|---|---|---|---|
|
Центральный шаровой шарнир (фиксированный) для крепления защитных шлангов для кабелей
|
|||||||||
|
KMG/F-M25 |
83691658 |
Черный |
42.5 |
27.5 |
SH-P / M25-M32 |
Разъемный |
M25/P21 |
1 |
|
|
KMG/F-M32 |
83691660 |
Черный |
42.5 |
27.5 |
SH-P / M25-M32 |
Разъемный |
M32/P29 |
1 |
|
|
KMG/F-M40 |
83691662 |
Черный |
69 |
44 |
SH M40-M50 |
Разъемный |
M40/P36 |
1 |
|
|
KMG/F-M50 |
83691664 |
Черный |
69 |
44 |
SH M40-M50 |
Разъемный |
M50/P48 |
1 |
|
|
Состав комплекта: KMG/F + SH-P M40/M50
|
|||||||||
|
Комплект KMG-F-M40 |
83691663 |
Черный |
69 |
44 |
— |
Разъемный |
M40/P36 |
1 |
|
|
Комплект KMG-F-M50 |
83691665 |
Черный |
69 |
44 |
— |
Разъемный |
M50/P48 |
1 |
|
|
Кольцо для шланга (фиксированное) для крепления защитных шлангов для кабелей
|
|||||||||
|
SRF-M40/P36 |
83692288 |
Черный |
89.5 |
27 |
SH 56/70 |
Разъемный |
M40/P36 |
1 |
|
|
SRF-M50/P48 |
83692289 |
Черный |
89.5 |
27 |
SH 56/70 |
Разъемный |
M50/P48 |
1 |
|
|
SRF-56 |
83692290 |
Черный |
89.5 |
27 |
SH 56/70 |
Разъемный |
NW56 |
1 |
|
|
SRF-68 |
83692291 |
Черный |
89.5 |
27 |
SH 56/70 |
Разъемный |
NW68 |
1 |
|
|
SRF-70 |
83692292 |
Черный |
89.5 |
27 |
SH 56/70 |
Разъемный |
NW70 |
1 |
|
|
SRF-80 |
83692294 |
Черный |
119 |
46 |
SH 80/95 |
Разъемный |
NW80 |
1 |
|
|
SRF-95 |
83692296 |
Черный |
119 |
46 |
SH 80/95 |
Разъемный |
NW95 |
1 |
|
|
Состав комплекта: SRF + SH 56/70
|
|||||||||
|
Комплект SRF-68 |
83692246 |
Черный |
89.5 |
27 |
— |
Разъемный |
NW68 |
1 |
|
