    Реле давления DSB

    • Для одно- или двухмагистральных систем смазывания

      Продукции серии DSB включает механические переключатели давления, предназначенные для работы с пластичными смазками классов NLGI 1 и 2. Расположение приводного поршня внутри корпуса переключателя давления обеспечивает непрерывную замену смазки у точки измерения, предотвращая расслоение и маслоотделение смазки.

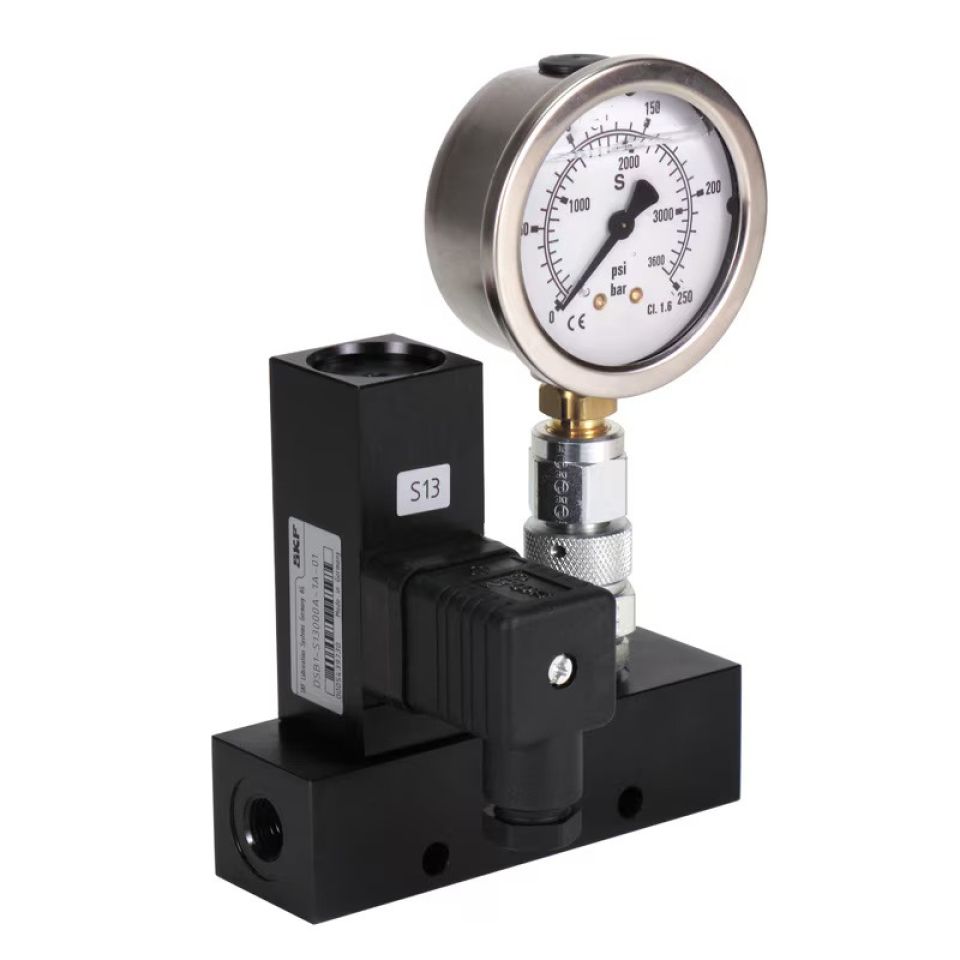

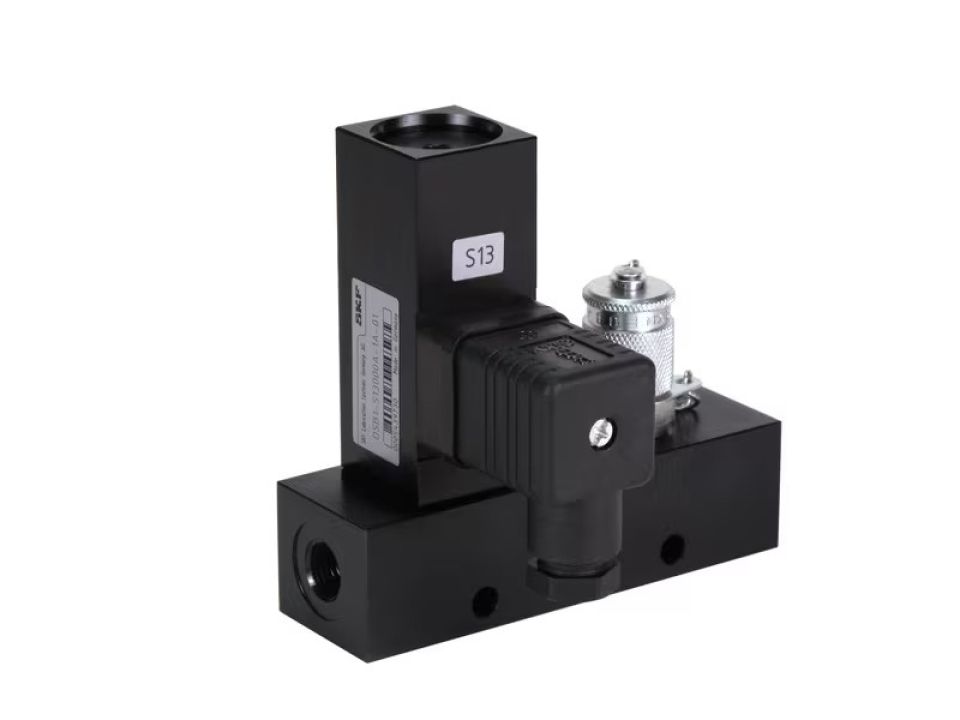

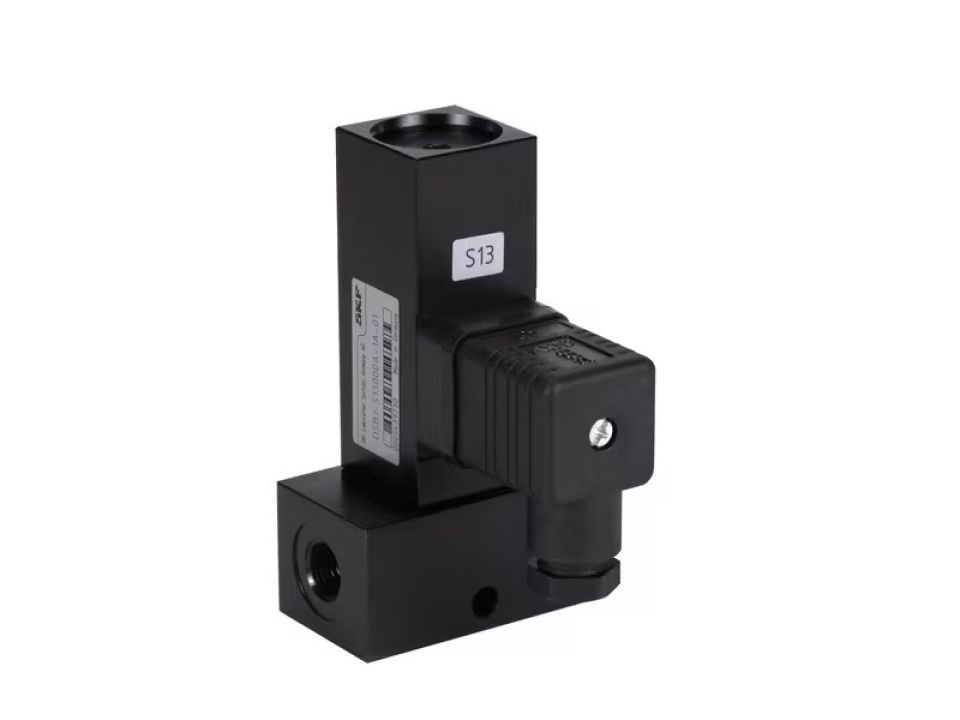

      В зависимости от области применения, переключатель давления может быть одиночным или двойным, с измерительным разъёмом или манометром, либо без них. Переключатель давления обычно устанавливается перед последним распределителем смазочного материала.

      Технические характеристики и преимущества

      • Доступны исполнения с предварительной регулировкой от 20 до 300 бар (от 290 до 4350 фунтов/дюйм²)
      • Предотвращает неисправности, связанные с расслоением и маслоотделением смазочного материала
      • Надёжная технология микропереключателя с переключающим контактом (НО и НЗ)
      • Встроенный контур постоянного потока смазочного материала без пустого объёма
      • Класс защиты IP 65, категория коррозионной нагрузки C3 или C5M

      Области применения

      • Общее машиностроение
      • Металлургия
      • Ветроэнергетика
      • Горнодобывающая промышленность
      • Тяжёлая промышленность
    +7 701 419 2752
    Технические характеристики
    Принцип работы механический переключатель давления
    Рабочая температура от −25 до +80 °C от −13 до +132 °F
    Рабочее давление макс. 300 бар макс. 4351 фунтов/дюйм²
    Смазочный материал пластичная смазка классов NLGI 1 и 2
    Отключающая способность, нагрузка Ом макс. 1,2 ВА
    Рабочее напряжение макс. 30 В перем. тока / 36 В пост. тока
    Рабочий ток мин. 1 мА, макс. 50 мА
    Тип контакта переключающий
    Метод соединения зажимы
    Механический срок службы 105 циклов переключения
    Материал корпуса анодированный алюминий
    Материал контактов серебряный сплав, твёрдое золочение
    Гнездо разъёма 3+PE DIN EN 175 301-803 A
    Класс защиты IP 65
    Соединение G 1/4
    Размеры мин. 60 x 76 x 105 мм
    макс. 150 × 153 × 76 мм    		 мин. 2,36 × 4,13 × 2,99 дюйма
    макс. 5,90 × 6,02 × 2,99 дюйма
    Положение монтажа любое
    Сертификация Сертификат Germanischer Lloyd (GL)
    Образец заказа
    Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему.
    DSB1-S02F06G-1A-01
    • Переключатель давления 1 — срабатывание при увеличении давления, контакты 1 и 3
    • 20 бар +/−15 %
    • Переключатель давления 2 — срабатывание при уменьшении давления, контакты 1 и 2
    • 60 бар +/−15 %
    • Измерительный разъём: с манометром, 250 бар
    • Конструкция: стандартная, категория коррозионной нагрузки C3
    Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. Более подробная информация представлена в каталоге продукции.

    Сконфигурировать изделие, скачать файл CAD
