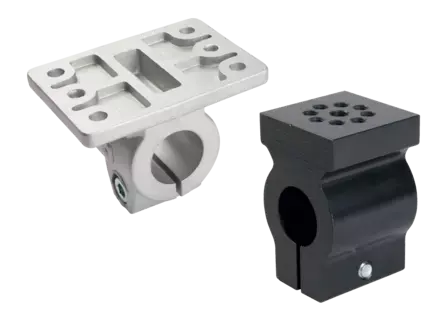

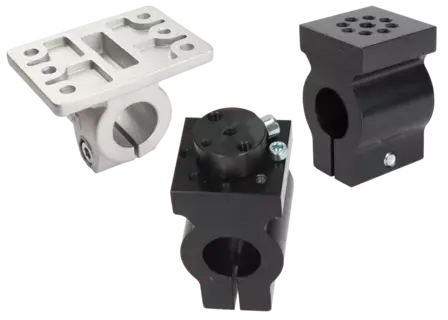

Фланцевый зажим
-
Информация об изделии

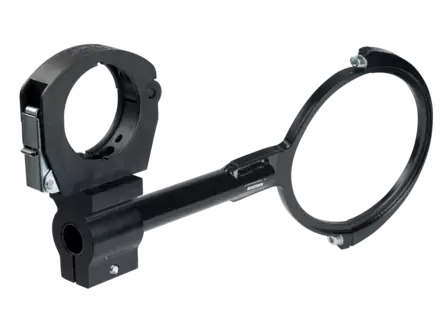

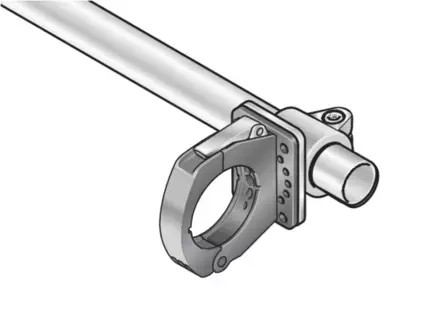

Стяжные хомуты R-SSR и прецизионные трубки R-RG или R-RW могут быть соединены с другими компонентами с помощью фланцевых зажимов. Зажим по всей окружности трубы.
Фланцевый зажим R-FKD может использоваться для крепления системных держателей с диапазоном поворота 36°. Положение диапазона поворота регулируется. Это предотвращает перекручивание защитного шланга

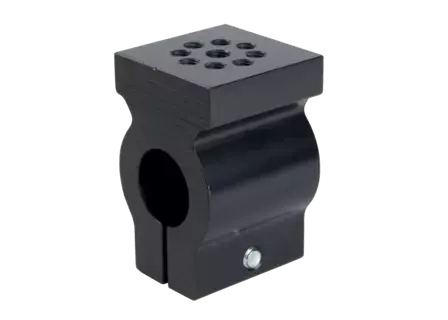

С помощью фланцевого зажима типа R-FKE держатель системы жестко фиксируется.

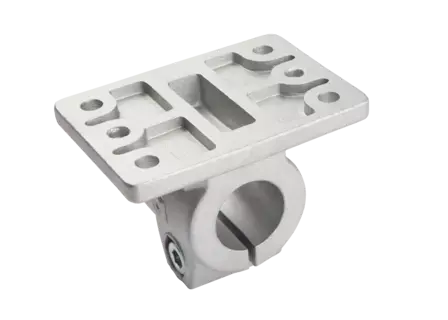

При использовании фланцевых зажимов R-FKM для монтажа крепежной системы также требуется опорная плита R-FKG или шарнирный подшипник R-DZM.
Варианты
| Вид изделий | Номер для заказа | GTIN | Цвет | Кол. шт. | Минимальное количество в заказе | |||
|---|---|---|---|---|---|---|---|---|
|
R-FKD 32 |
83952616 |
4045005027245 |
Черное анодированный |
1 |
1 |
|
||
|
R-FKE 32 |
83952614 |
4045005187529 |
Черное анодированный |
1 |
1 |
|
||
|
R-FKM 32 |
83952610 |
4045005308016 |
Серебристый |
1 |
1 |
|||
|
R-FKM 40 |
83952612 |
4045005195173 |
Серебристый |
1 |
1 |
|
||
Дополнительные детали

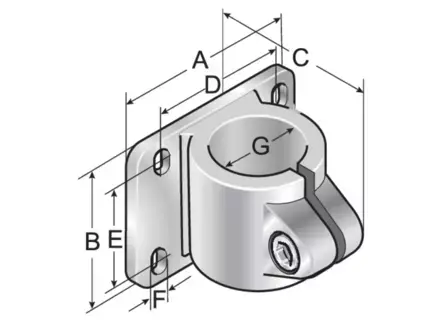

| Вид изделий | Номер для заказа | Цвет | A мм | B мм | C мм | D Угол ° | E мм | F мм | G мм | Кол. шт. |
|---|---|---|---|---|---|---|---|---|---|---|
|
R-FKD 32 |
83952616 |
Черное анодированный |
60 |
60 |
112 |
— |
— |
— |
32 |
1 |
|
R-FKE 32 |
83952614 |
Черное анодированный |
60 |
60 |
93 |
— |
— |
— |
32 |
1 |
|
R-FKM 32 |
83952610 |
Серебристый |
105 |
80 |
85 |
80 |
58 |
8.5 |
32 |
1 |
|
R-FKM 40 |
83952612 |
Серебристый |
105 |
80 |
85 |
80 |
58 |
8.5 |
40 |
1 |
