| Принцип работы | ||

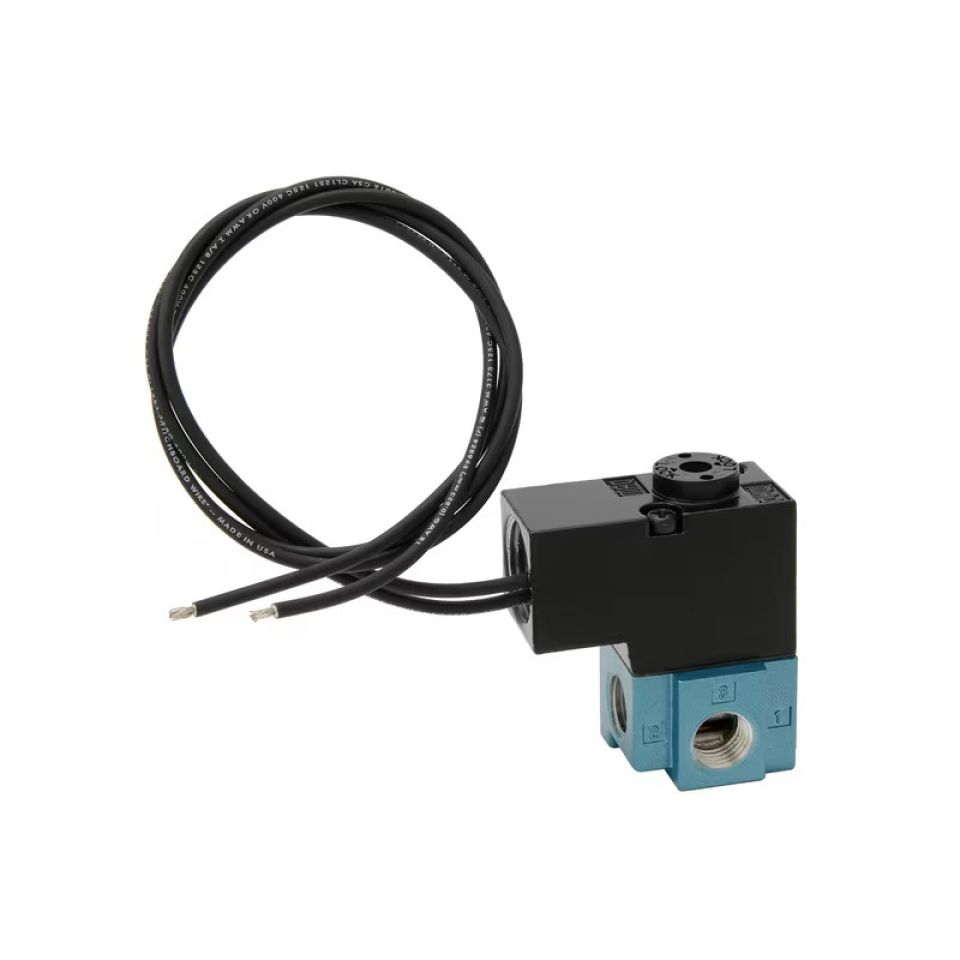

| 350241, 350242 | 3-ходовой пневматический электромагнитный клапан | |

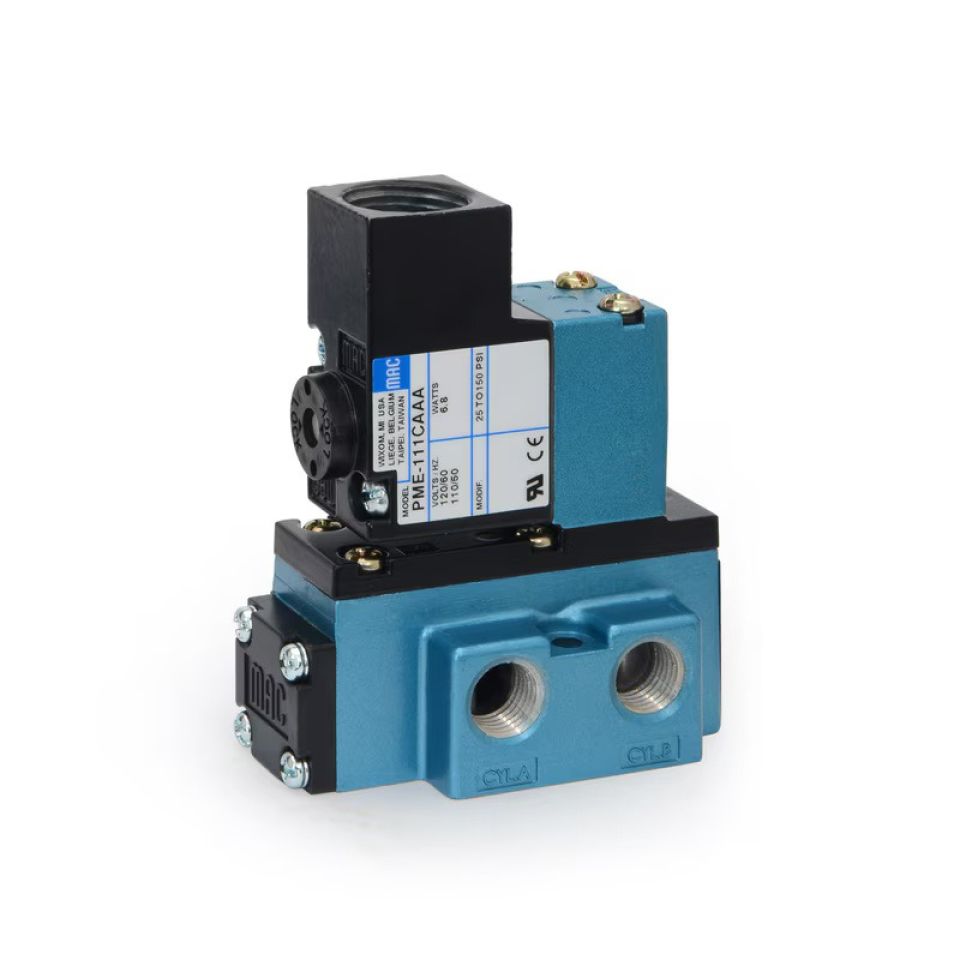

| 350244, 350245 | 4-ходовой пневматический электромагнитный клапан | |
| Рабочая температура | ||
| 350241, 350242 | от −18 до +60 °C | от 0 до +140 °F |
| 350244, 350245 | от −18 до +49 °C | от 0 до +120 °F |
| Рабочее давление | макс. 10 бар | 150 фунтов/дюйм² |
| Рабочее напряжение | 110–240 В перем. тока | |
| Ток | 8,4 A | |
| Бросок тока | ||
| 350241, 350244 | 0,11 A | |
| 350242, 350245 | 0 055 A | |
| Ток удержания | ||
| 350241, 350244 | 0,7 A | |
| 350242, 350245 | 0,35 A | |
| Пневматическое входное/выходное отверстие | 1/4 NPT (внутренняя резьба) | |
| Кабельный ввод | 1/2 NPS (внутренняя резьба) | |
| Положение монтажа | любое | |
Пневматические электромагнитные клапаны 35024x
-
Для одномагистральных систем смазывания
Пневматические электромагнитные клапаны 350241–350245 работают как 3-х или 4-ходовые пневматические электромагнитные клапаны. Они используются для управления одноходовыми или многоходовыми насосами с пневматическим приводом в одномагистральных системах. Воздух, с управлением по таймеру и давлению, подаётся в насосы для выполнения прямых ходов. Обратные ходы выполняются под действием пружины (для 3-ходового клапана) или под действием воздуха (для 4-ходового клапана). При этом насосы нагнетают смазочный материал в подключённые дозирующие устройства.
Технические характеристики и преимущества
- Работа насоса контролируется по таймеру и давлению
- Используются как 3-х или 4-ходовые электромагнитные клапаны
- Управление одноходовыми или многоходовыми насосами
- Гибкое применение в зависимости от требований к напряжению питания
Области применения
- Горнодобывающая и горнообогатительная отрасли
- Тяжёлое оборудование
