| Принцип работы | переключатель давления | |
| Смазочный материал | масло и жидкая смазка NLGI 000-0, сжатая масловоздушная смесь |
|
| Рабочая температура | от +10 до +60 °C | от +50 до +140 °F |
| Рабочее давление | макс. 45 бар | макс. 650 фунтов/дюйм² |
| Диапазон давления переключения | 1–30 бар | 14,5–435 фунтов/дюйм² |
| Тип переключателя | микропереключатель | |
| Тип контакта | переключающий | |
| Номинал контактов | макс. 125 ВА | |
| Переключающий ток | мин. 2 мА, макс. 300 мА | |
| Скорость переключения | макс. 30 переключений в минуту | |
| Переключающее напряжение | макс. 250 В перем. тока / 30 В пост. тока | |
| Электрическое соединение | DIN EN 175 301-803, штекер | |
| Соединительный фитинг | ø 6 мм; коннектор DIN 3862, для беспаечной трубной муфты, штекерный разъём для трубы |
|
| Материалы | ||
| Корпус | PA6 6GF30 | |
| Контакты | AuAg25Pt6 | |
| Мембрана | FKM (FPM) | |
| Класс защиты | IP 65 | |
| Класс безопасности | II | |
| Размеры | мин. 76 × 120 × 41 мм макс. 83 × 129 × 41 мм |
3,0 × 4,7 × 1,6 дюйма 3,3 × 5,1 × 1,6 дюйма |
| Положение монтажа | любое | |

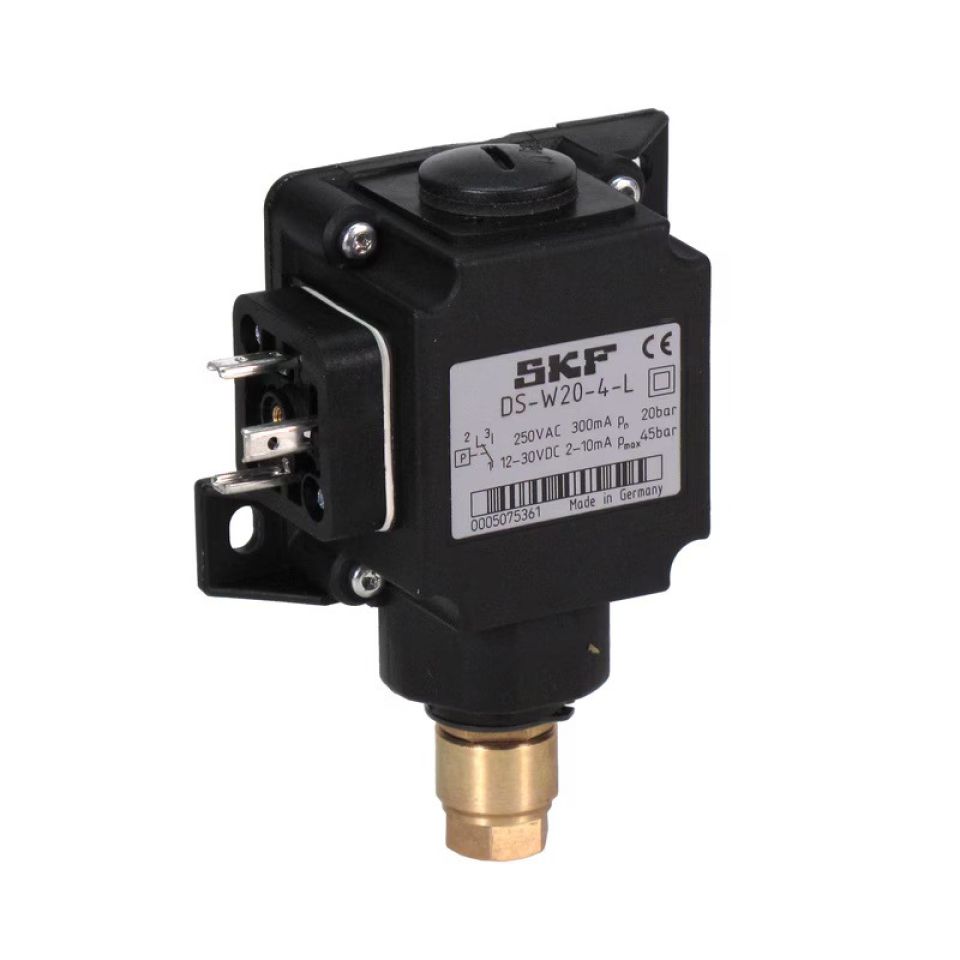

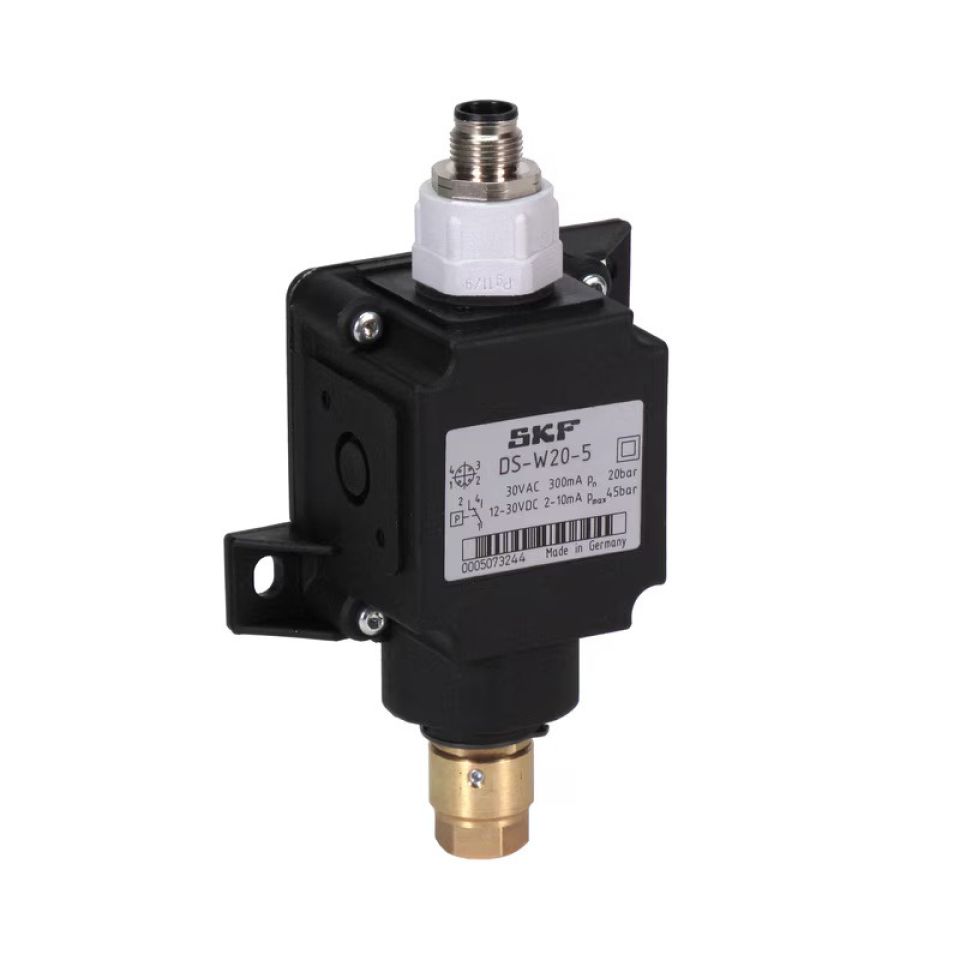

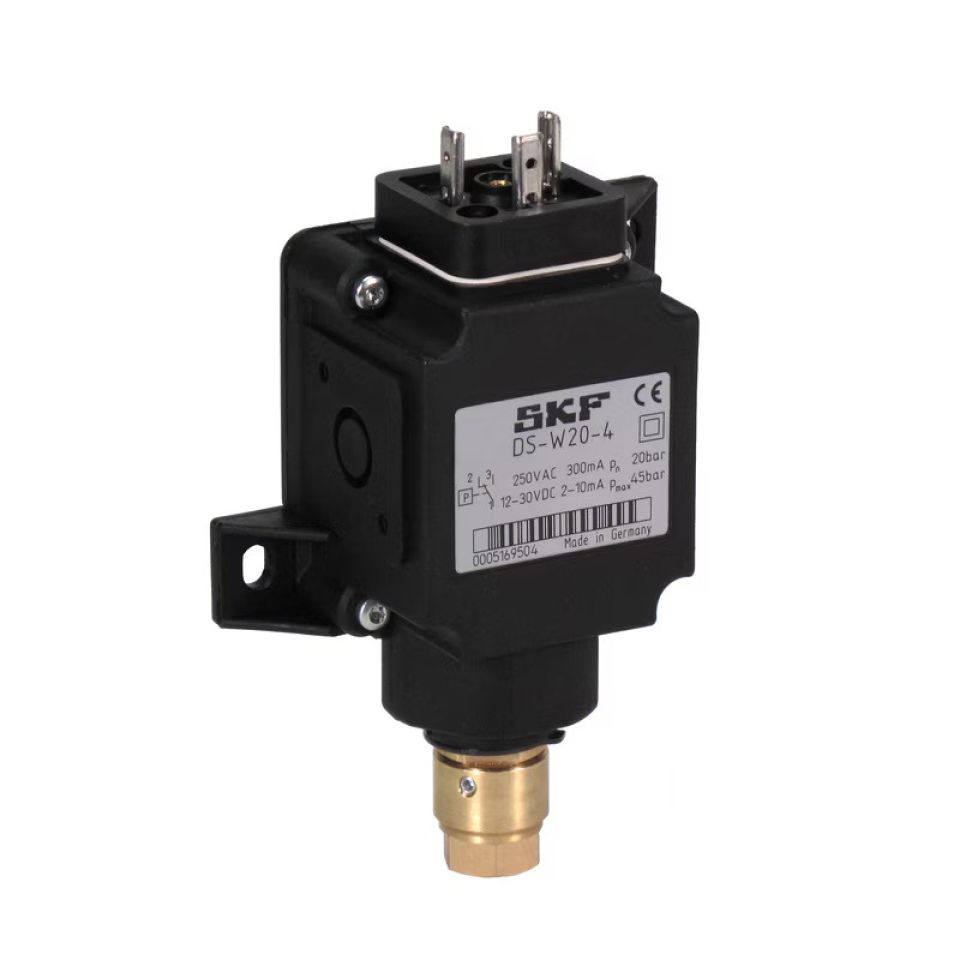

Переключатель давления DSA
-
Для одномагистральных систем смазывания
Реле давления DSA контролируют давление в системе смазывания и помогают обеспечению правильности ее работы. Они контролируют такие параметры, как повышение давления, напор и снижение давления, например, в периодически работающих системах смазки с одномагистральными дозирующими устройствами для масла. Давление переключения задается на заводе для работы в режиме plug&play. Ячейка датчика давления, содержащая мембрану, и плунжер давления собраны с микропереключателем в компактных пластиковых корпусах. Корпусы изготавливаются из полиамида, армированного стекловолокном, и содержат монтажные ножки для быстрого и легкого монтажа.
Особенности и преимущества
- Простота подключения и установки
- Простая и эффективная конструкция
- Экономичное и проверенное на рынке решение
- Микропереключатель для надежной функции переключения
- Селекторный переключатель, подходящий как для нормально замкнутого контакта (НЗ), так и для нормально разомкнутого контакта (НР)
- Заводская настройка давления переключения для работы в режиме plug&play
- Исполнения для увеличения и падения давления от 1 до 30 бар (14,5–435 фунтов/дюйм²)
Области применения
- Станки
- Печатные машины
- Ветроэнергетика
- Транспортные средства
- Металлургия и тяжелая промышленность
