| Принцип работы | электрический аналоговый/цифровой переключатель давления с двойным выходным сигналом | |
| Смазочный материал | масло и жидкая смазка: NLGI 000, 00, 0 пластичная смазка: NLGI 1, 2 |
|
| Рабочая температура | от −25 до +100 °C | от −13 до +212 °F |
| Рабочее давление | 10–600 бар | 145–8702 фунтов/дюйм² |
| Рабочие элементы | 3 быстросрабатывающие кнопки | |
| Рабочее напряжение | 18–36 В пост. тока | |
| Выходной ток | 4–20 мА, полное активное сопротивление 600 Ом при 24 В пост. тока |
|
| Блок питания | 18–32 В пост. тока с защитой от неправильной полярности (SELV, PELV) |
|
| Цифровой дисплей | 4-разрядный 7-сегментный светодиодный дисплей | |
| Энергопотребление | около 50 мА при 24 В пост. тока без нагрузки |
|
| Материал | ||
| Контактирующие с измеряемой средой детали | нержавеющая сталь 1.4301 | |
| Корпус для электроники | литой алюминиевый | |
| Уплотнения | Фторкаучук (FKM) | |
| Электрическое соединение | M12×1; для 4- или 5-контактного разъёма | |
| Отверстие для отбора давления | G 1/4 M | |
| Класс защиты | IP 65, включая разъём | |
| Размеры | 75 × 130 × 55 мм | 2,95 × 5,12 × 2,16 дюйма |
| Положение монтажа | вертикальное | |

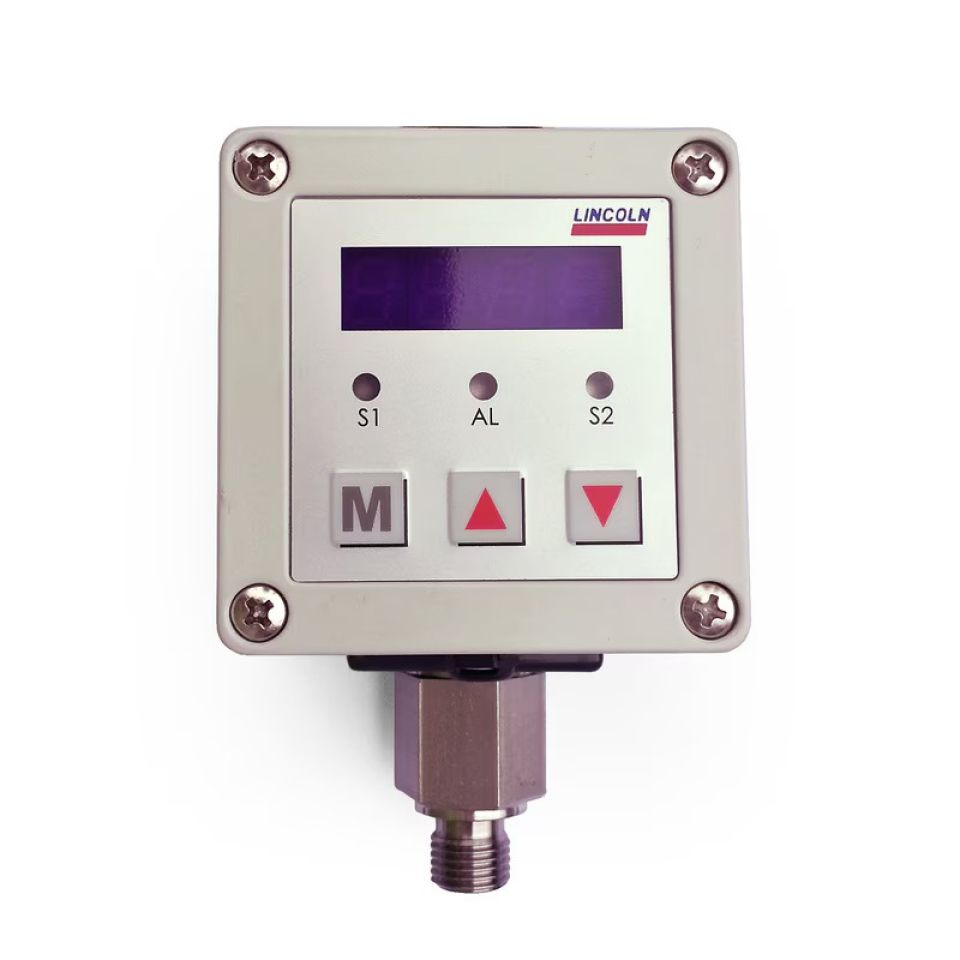

Переключатель давления 234-11272-4
-
Для одномагистральных систем смазывания
Электронный переключатель давления с внутренней мембраной из нержавеющей стали для контроля давления в автоматических одномагистральных системах смазывания. С 4-разрядным 7-сегментным цифровым дисплеем, двумя твердотельными контактами или двумя твердотельными контактами с аналоговым выходом для точки переключения и гистерезиса. Все контакты могут регулироваться с помощью клавиатуры. Переключатель давления практически не требует техобслуживания.
Технические характеристики и преимущества
- Буквенно-цифровой 4-разрядный 7-сегментный светодиодный дисплей
- Управляется микропроцессором
- Автоматический мониторинг с отображением ошибок
- Масштабируемый аналоговый выход
- Программирование параметров с помощью клавиатуры
- Регулируемая защита с использованием пароля
- Защита от перегрузки и неправильной полярности, от короткого замыкания макс. 60 В пост. тока, временная
- Прочная конструкция из нержавеющей стали
- Стойкость к ударам и вибрациям, долгосрочная стабильность
Области применения
- Станки
- Химико-технологические процессы
- Ветроэнергетика, автомобилестроение, металлургия и тяжёлая промышленность
- Автоматизация процессов
