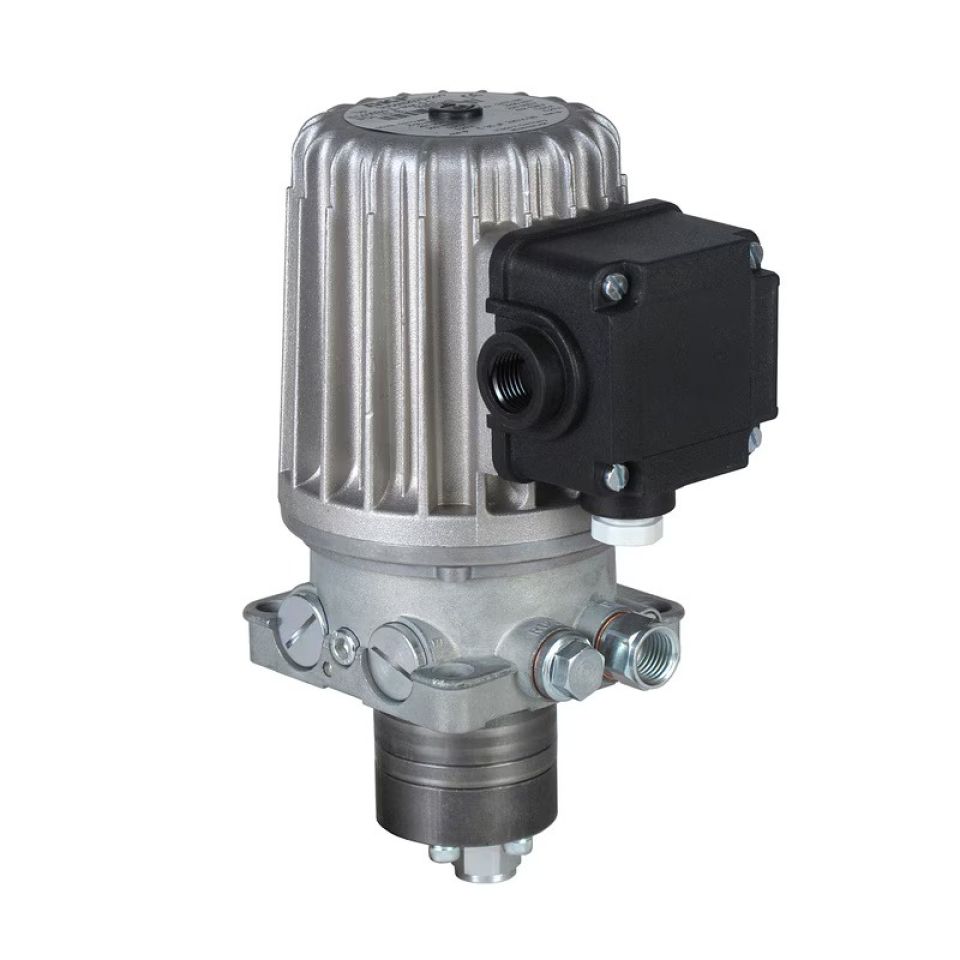

    Одноконтурные шестерённые насосные агрегаты M и MF

    • Для малогабаритных циркуляционных систем смазывания маслом

      Работа с давлением в диапазоне до 65 бар (940 фунтов/дюйм²) и высокой вязкостью до 2000 мм2/с. Насос устанавливается на резервуаре вертикально.

      Шестерённые насосы MF поставляются со встроенными предохранительным и выпускным клапанами, которые соединены с внутренним возвратным контуром в соединительном фланце. При попадании воздуха открывается выпускной клапан. При избыточном давлении масло поступает в возвратный контур через клапан сброса давления.

      Технические характеристики и преимущества

      • Предназначены для работы в круглосуточном режиме
      • Экономичное решение
      • Широкий диапазон вязкости
      • Компактная, прочная и надёжная конструкция
      • Низкий уровень шума
      • Встроенные предохранительный и выпускной клапаны

      Области применения

      • Станки
      • Автомобильная промышленность
      • Автоматизация процессов
      • Текстильные машины
      • Оборудование для формовки металла и пластмассы
      • Полиграфическое оборудование
    +7 701 419 2752
    Технические характеристики
    Принцип работы шестерённый насосный агрегат с электроприводом, один контур
    Смазочный материал синтетические масла
    Рабочая вязкость 5–2000 мм2/с
    Расход 0,12–0,5 л/мин 0,25–1,06 пинты/мин
    Количество выходов для смазочного материала 1
    Температура окружающей среды от +10 до +40 °C от +50 до +104 °F
    Температура масла от +10 до +65 °C от +50 до +149 °F
    Рабочее обратное давление макс. 65 бар 940 фунтов/дюйм²
    Высота всасывания 500 мм 19,68 дюйма
    Частота вращения привода 2600–2700 мин-1
    Электродвигатель1) 3-фазный электродвигатель
    Напряжение 220–240 / 380–420 В перем. тока, 50 Гц
    Номинальная мощность 0,075–0,18 кВт
    Напорное соединение M 14 × 1,5 для ∅ 8 мм
    Материал уплотнения NBR, FPM
    Резервуар 2,7; 6; 15; 50 литров 5,7; 12,7, 31,7; 105 пинт
    Материал резервуара пластик, металл
    Класс защиты IP 54
    Размеры мин. 131 × 88 × 209 мм
    макс. 131 × 88 × 220 мм    		 мин. 5,16 × 3,54 × 8,23 дюйма
    макс. 5,16 × 3,54 × 8,66 дюйма
    Положение монтажа горизонтальное 2) или вертикальное
    Сертификаты (в зависимости от модели) CE, UL, CSA
    1. 1)
      Электродвигатели других конструкций доступны по запросу
    2. 2)
      С уплотнением специальной конструкции
    Информация для заказа
    Насосы M для установки отдельно от резервуара
    Номер детали Вязкость Расход1) Рабочее обратное давление Частота вращения привода Номинальная мощность Резьба отверстия всасывания
    мм2/с л/мин пинты/мин бар фунты/дюйм² мин-1 кВт мм
    M1-2000+299 20–2000 0,12 0,25 28 406 2700 0 075 M14×1,5
    M2-2004+299 20–2000 0,2 0,423 12 174 2700 0,075 M14×1,5
    M2-2000+299 20–2000 0,2 0,423 28 406 2700 0,075 M14×1,5
    M2-S14+299 20–1000 0,2 0,423 65 940 2700 0,075 M14×1,5
    M2-2127+299 20–2000 0,2 0,423 70 1015 2700 0,075 M14×1,5
    M5-2000+299 20–1000 0,5 1,06 28 406 2700 0,075 M14×1,5
    M5-2024+299 20–2000 0,5 1,06 25 362 2700 0,075 M14×1,5
    M5-2013+299 5–500 0,5 1,06 16 230 2700 0,075 M14×1,5
    M5-S12+299 35–500 0,5 1,06 60 870 2700 0,120 M14×1,5
    M10-2002+299 10–500 1,0 2,12 15 217 2700 0,075 M16×1,5
    Насосы MF для фланцевой установки на резервуар
    Номер детали Вязкость Расход1) Рабочее обратное давление Частота вращения привода Номинальная мощность Резьбовое соединение канала всасывания
    мм2/с л/мин пинты/мин бар фунты/дюйм² мин-1 кВт мм
    MF1-2000+299 20–2000 0,12 0,25 28 406 2700 0,075 M14×1,5
    MF1-2006+299 20–2000 0,12 0,25 6 87 2700 0,075 M14×1,5
    MF2-2000+299 20–2000 0,2 0,423 28 406 2700 0,075 M14×1,5
    MF2-S12+299 20–1000 0,2 0,423 65 940 2800 0,120 M14×1,5
    MF2-2127+299 140–1000 0,2 0,423 60 870 2700 0,075 M14×1,5
    MF5-2000+299 20–1000 0,5 1,06 28 406 2700 0,075 M14×1,5
    MF5-2014+299 5–500 0,5 1,06 12 174 2700 0,075 M14×1,5
    MF5-S12+299 140–1000 0,5 1,06 60 870 2800 0,075 M14×1,5

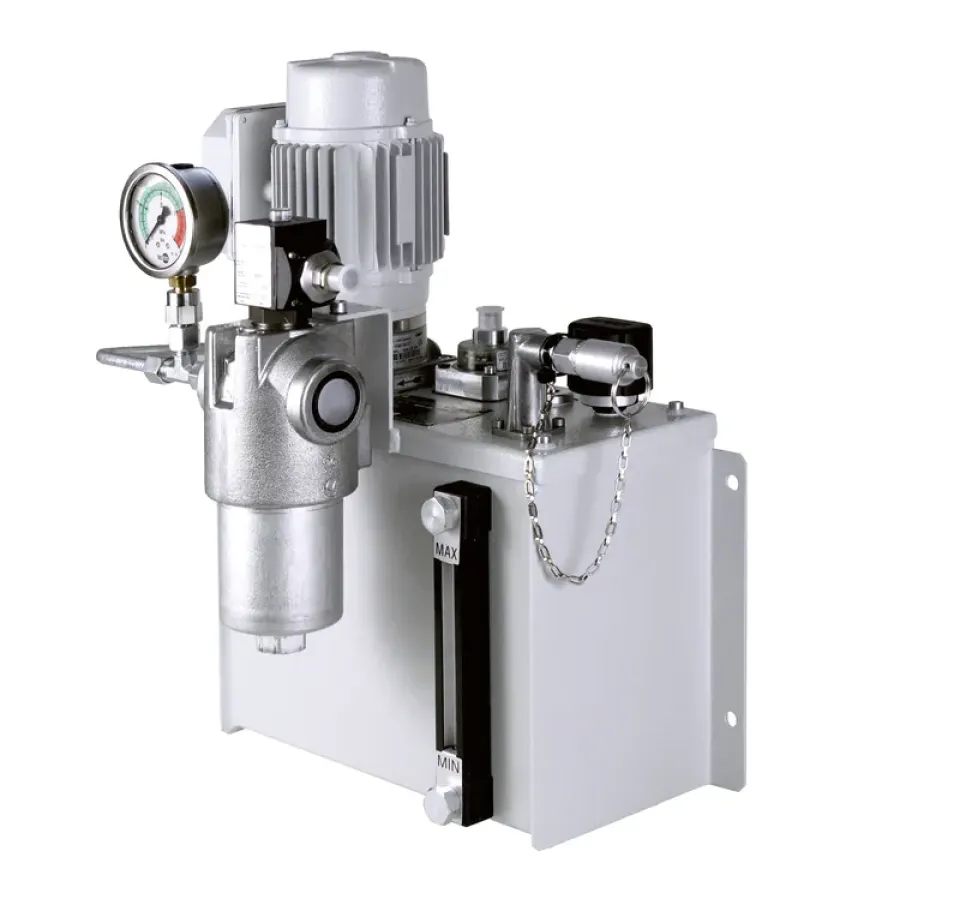

    Насосные агрегаты MF с резервуаром
    Номер детали Расход Ёмкость резервуара Описание
    л/мин пинты/мин л пинты
    MF1-BW3-S20+1FV 0,12 0,25 2,7 5,7 металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения
    MF1-KW3-S15+1FX 0,12 0,25 2,7 5,7 пластиковый резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения, с манометром
    MF2-BW7+299 0,20 0,42 6 12,7 металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения
    MF2-KW6-S8+299 0,20 0,42 6 12,7 пластиковый резервуар, настенный монтаж, напорный фильтр
    MF5-BW7+140 0,50 1,0 6 12,7 металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения
    MF5-KW6+299 0,50 1,0 6 12,7 пластиковый резервуар, напольная конструкция, предупреждение о минимальном уровне заполнения
    MF5-BW16-S223+299 0,50 1,0 15 31,7 металлический резервуар, напольная конструкция, предупреждение о достижении мин. и макс. уровня заполнения
    MF5-BW51-S22+29G 0,50 1,0 50 105 металлический резервуар, напольная конструкция, предупреждение о достижении мин. и макс. уровня заполнения, напорный фильтр, манометр
    1. 1)
      При рабочей вязкости 140 мм2/с и обратном давлении 5 бар
