| Принцип работы | насос с гидравлическим приводом | |
| Смазочный материал | пластичная смазка до класса NLGI 2 включительно | |
| Количество выходных патрубков для смазочного материала | ||
| PFH-23-2 | 1 | |
| PFH-23-22 | 2 | |
| Объём дозирования на ход подачи | ||
| PFP-23-2 (одно выпускное отверстие закрыто) |
2,5 см³ | 0,15 дюйма³ |
| PFP-23-22 | 1,25 см³/канал | 0,076 дюйма³/канал |
| Рабочая температура | от 10 до 60 °C | от 50 до 140 °F |
| Рабочее давление | 200 бар | 2900 фунтов/дюйм² |
| Соотношение давления воздуха | 7:1 | |
| Ёмкость резервуара | 1,5 л | 0,5 галлона |
| Материал (резервуар) | Акриловое стекло | |
| Соединение магистрального трубопровода | ||
| выходы | трубопровод ø 10 мм | |
| обратная линия | G 1/4 | |
| Размеры | 132 × 132 × 458 мм | 5,20 × 5,20 × 18,03 дюйма |
| Положение монтажа | вертикальное | |

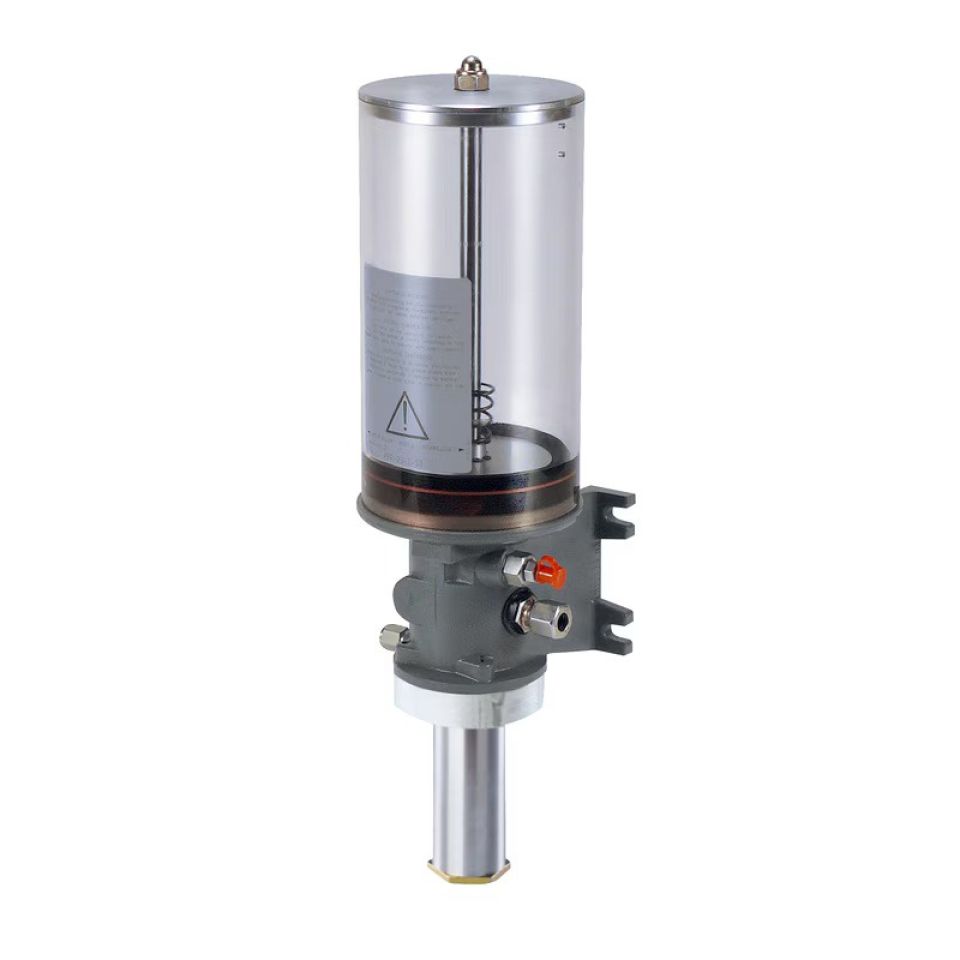

Насосы PFH-23-2 / PFH-23-22 с гидравлическим приводом
-
Для последовательных систем смазывания
PFH-23-2 и PFH-23-22 включают в себя резервуар и прижимную пластину, работающую под атмосферным давлением. Данные насосы предназначены для малогабаритных последовательных систем или для использования в качестве многомагистральных насосов.
При использовании двух выходов объём подачи при одном ходе делится на два. Имеется обратная линия в резервуар. Кроме того, данные насосы оснащены заправочным штуцером для пополнения резервуара.
Технические характеристики и преимущества
- Малогабаритный компактный насос с ручным приводом
- Рабочее давление до 200 бар (2900 фунтов/дюйм²)
- Доступен вход насоса для возвратной линии
- Заполнение через заправочный штуцер предотвращает загрязнение пластичной смазки
- Исполнения с одним или двумя выходами
Области применения
- Мало- и среднегабаритное оборудование
- В случаях, если отсутствует электроснабжение
- Использование внутри помещений
- Высекальные машины
- Малогабаритные прессы
| Номер детали | Количество выходов | Расход на выходной канал/ход | |
| PFH-23-2 | 1 | 2,5 см3 | 0,15 дюйма³ |
| PFH-23-22 | 2 | 1,25 см3 | 0,076 дюйма³ |
| Номер детали | Описание | |
| 24-9909-0244 | заправочное гнездо с уплотнительным кольцом | |
 |
995-001-500 | соединительная муфта для заправки резервуара |
 |
857-760-007 | гнездо для шланга ∅ 13 мм |
| 857-760-002 | гнездо для шланга ∅ 16 мм |
