| Принцип работы | ручной одноходовой насос | |
| Смазочный материал | пластичная смазка до класса NLGI 2 включительно | |
| Количество выходов для смазочного материала | ||
| PF-23-2 | 1 | |
| PF-23-22 | 2 | |
| Объём дозирования на ход подачи | ||
| PF-23-2 (один выход закрыт) |
2,5 см³ | 0,15 дюйма³ |
| PF-23-22 | 1,25 см³/канал | 0,076 дюйма³/канал |
| Рабочая температура | от 10 до 60 °C | от 50 до 140 °F |
| Рабочее давление при ручном усилии 200 Н |
100 бар | 1450 фунтов/дюйм² |
| Ёмкость резервуара | 1,5 л | 0,4 галлона |
| Материал (резервуар) | Акриловое стекло | |
| Соединение магистрального трубопровода | ||
| выходы | трубопровод ø 10 мм | |
| обратная линия | G 1/4 | |
| Размеры | 185 × 130 × 397 мм | 7,28 × 5,12 × 15,63 дюйма |
| Положение монтажа | вертикальное | |

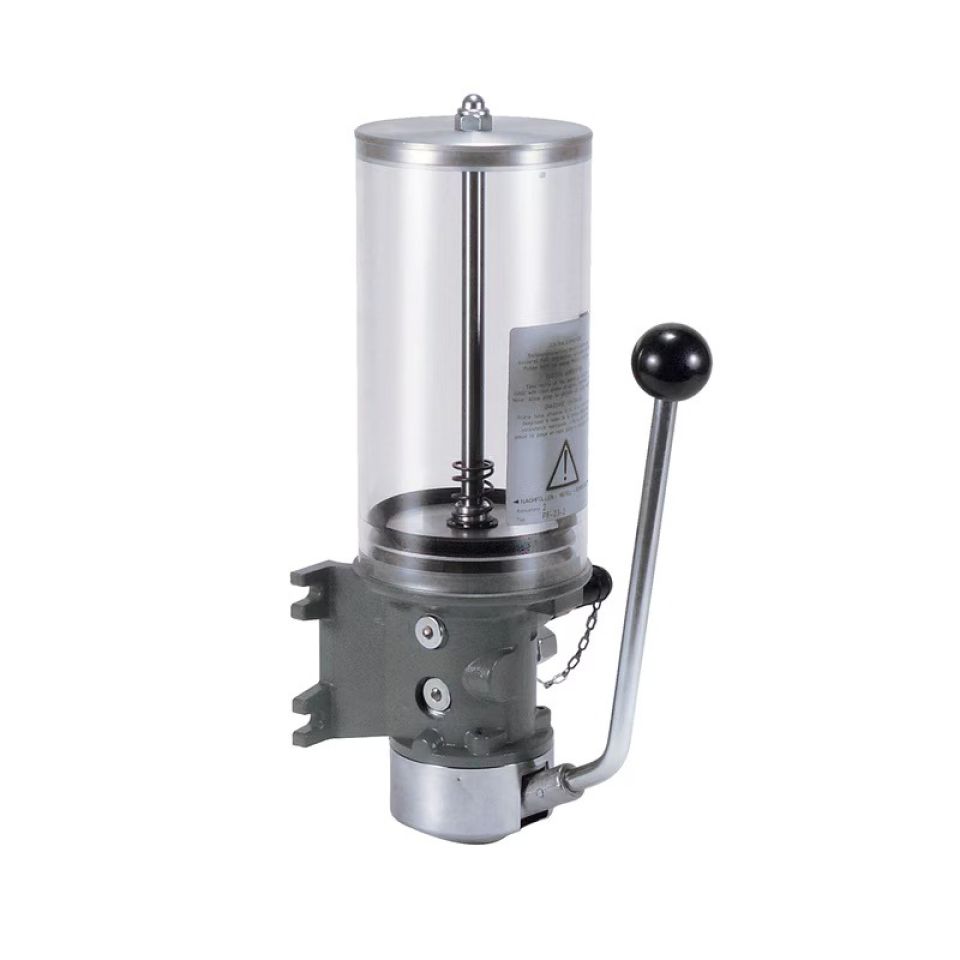

Насосы PF-23-2 / PF-23-22 с ручным приводом
-
Для последовательных и многомагистральных систем смазывания
PF-23-2 и PF-23-22 включают в себя резервуар и прижимную пластину, работающую под атмосферным давлением. Данные насосы предназначены для малогабаритных последовательных систем или для использования в качестве многомагистральных насосов.
При использовании двух выходов объём подачи при одном ходе делится на два. Имеется обратная линия в резервуар. Кроме того, данные насосы оснащены заправочным штуцером для пополнения резервуара.
Технические характеристики и преимущества
- Малогабаритный компактный насос с ручным приводом
- Рабочее давление до 100 бар
- Доступен вход насоса для возвратной линии
- Заполнение через заправочный штуцер предотвращает загрязнение пластичной смазки
- Исполнения с одним или двумя выходами
Области применения
- Мало- и среднегабаритное оборудование
- В случаях, если отсутствует электроснабжение
- Использование внутри помещений
- Эксцентриковые прессы
- Прошивные станки
Брошюры и руководства
| Номер детали | Выходы | Объём дозирования | |
| PF-23-2 | 1 | 2,50 см³/ход подачи | 0,150 дюйма³/ход подачи |
| PF-23-22 | 2 | 1,25 см³/ход подачи | 0,076 дюйма³/ход подачи |
| Номер детали | Описание | |
| 24-9909-0244 | заправочное гнездо с уплотнительным кольцом | |
 |
995-001-500 | соединительная муфта для заправки резервуара |
 |
857-760-007 | гнездо для шланга ∅ 13 мм |
| 857-760-002 | гнездо для шланга ∅ 16 мм |
